Các thiết bị điện công nghiệp: Phân loại, thông số, ứng dụng thực tế

Các thiết bị điện công nghiệp là nền tảng thiết yếu cho mọi hệ thống sản xuất, vận hành nhà máy và cơ sở hạ tầng hiện đại. Từ việc đóng cắt nguồn điện, bảo vệ an toàn, điều khiển tự động hóa cho đến giám sát và đo lường thông số vận hành. Mỗi thiết bị đều đảm nhận một chức năng thiết yếu, quyết định trực tiếp đến hiệu suất, an toàn và sự liên tục trong sản xuất.

Bài viết này tổng hợp chi tiết tên các thiết bị điện công nghiệp phổ biến nhất, phân loại theo chức năng, kèm thông số kỹ thuật, tiêu chuẩn áp dụng và ứng dụng thực tế. Đặc biệt, chúng tôi đi sâu vào nhóm thiết bị đo lường, biến dòng CT và công tắc chuyển mạch vốn là thành phần then chốt trong mọi hệ thống điện công nghiệp.

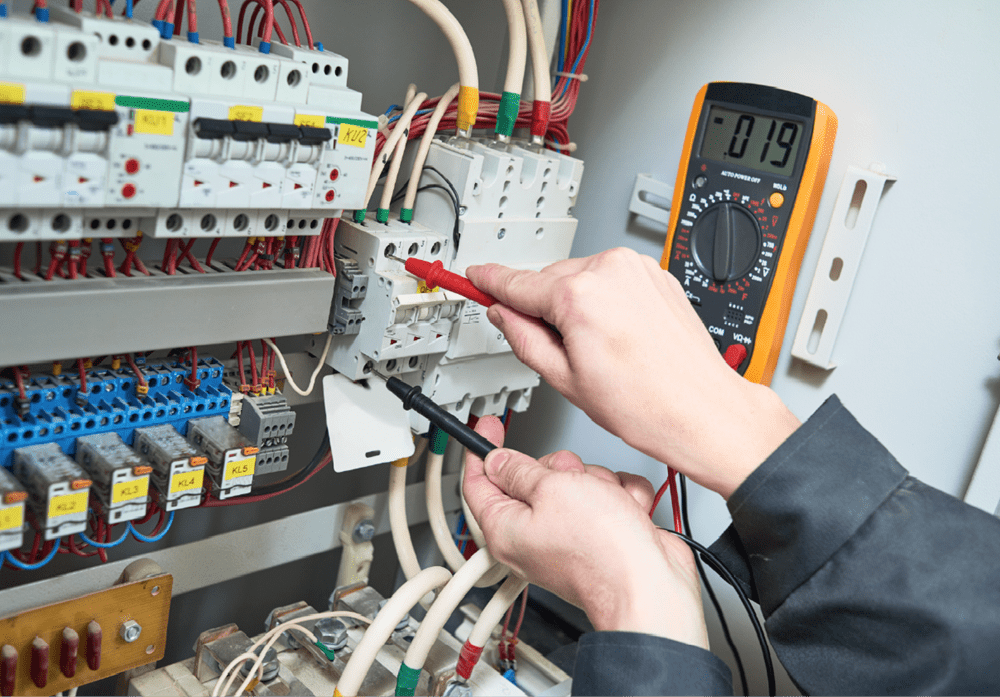

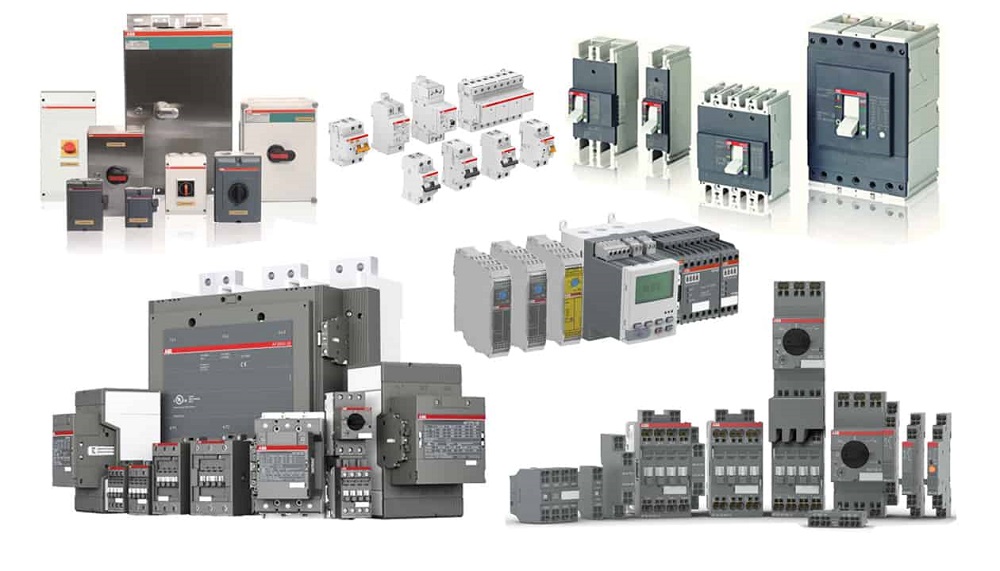

Các nhóm thiết bị điện công nghiệp phân theo chức năng

Để hiểu rõ hệ thống điện trong một nhà máy hay công trình, cần nắm được cách phân loại các thiết bị điện công nghiệp theo chức năng. Hầu hết các thiết bị này đều phải tuân thủ bộ tiêu chuẩn IEC (International Electrotechnical Commission) và TCVN (Tiêu chuẩn Việt Nam) để đảm bảo chất lượng, an toàn và khả năng tương thích trong hệ thống. Dưới đây là 4 nhóm phổ biến nhất:

Thiết bị đóng cắt và bảo vệ

Thiết bị đóng cắt và bảo vệ là tuyến phòng thủ đầu tiên của hệ thống điện, có chức năng ngắt mạch tự động khi xảy ra sự cố quá tải, ngắn mạch hoặc rò điện. Các thiết bị thường dùng trong điện công nghiệp:

• Aptomat (Circuit Breaker) là thiết bị tự động ngắt mạch điện khi phát hiện dòng điện vượt quá giá trị cho phép, bảo vệ hệ thống khỏi hư hỏng do quá tải hoặc ngắn mạch. Có nhiều loại:
  • MCB (Miniature Circuit Breaker): dòng định mức 6A-125A, khả năng cắt ngắn mạch 4,5kA–10kA, theo tiêu chuẩn IEC 60898. Dùng cho mạch chiếu sáng, ổ cắm trong nhà xưởng.
  • MCCB (Moulded Case Circuit Breaker): dòng định mức 100A-2500A, khả năng cắt ngắn mạch 10kA–100kA, theo tiêu chuẩn IEC 60947-2. Lắp tại tủ phân phối tổng MSB, bảo vệ động cơ công suất lớn.
  • RCBO (Residual Current Breaker with Overcurrent): kết hợp bảo vệ quá tải, ngắn mạch và chống dòng rò trong cùng 1 thiết bị.
• Cầu dao điện (Disconnector): thiết bị đóng cắt bằng tay, dùng để cách ly mạch điện phục vụ bảo trì, sửa chữa.
• Rơ le nhiệt (Thermal Overload Relay): bảo vệ động cơ khỏi quá tải kéo dài, dải dòng điều chỉnh từ 0.1A đến 160A, cấp bảo vệ Class 10 (ngắt trong 10 giây khi quá tải 7,2 lần dòng định mức) theo IEC 60947-4-1.
• Cầu chì (Fuse): bảo vệ đơn giản bằng cách nóng chảy và đứt khi dòng vượt định mức, dòng từ 0,5A đến 1000A.

Thiết bị điều khiển và tự động hóa

Các thiết bị điện công nghiệp này hoạt động như là “bộ não” của nhà máy, giúp tự động hóa quy trình sản xuất, tăng năng suất và giảm thiểu lỗi do con người.

• Khởi động từ (Contactor) là công tắc điện từ dùng để đóng/ngắt tải công suất lớn từ xa. Dòng định mức AC-3 phổ biến từ 6A đến 800A, điện áp cuộn hút từ 24VDC đến 380VAC, theo IEC 60947-4-1. Ứng dụng: khởi động/dừng động cơ bơm, quạt, băng tải, máy nén khí.
• Biến tần (VFD – Variable Frequency Drive) là thiết bị điện tử công suất điều chỉnh tốc độ động cơ xoay chiều bằng cách thay đổi tần số và điện áp. Dải công suất từ 0.4kW đến hàng nghìn kW, điện áp phổ biến 1 pha 220V hoặc 3 pha 380V. Phương pháp điều khiển gồm V/F Control, Sensorless Vector và Closed-loop Vector.
• PLC (Programmable Logic Controller) là máy tính công nghiệp chuyên dụng, lập trình để điều khiển các quy trình sản xuất phức tạp. Số I/O từ 10 đến hàng nghìn điểm, tốc độ xử lý từ vài µs/lệnh, hỗ trợ giao thức Modbus RTU/TCP, Profinet, EtherNet/IP.
• Cảm biến (Sensor): thu thập dữ liệu về nhiệt độ, áp suất, khoảng cách, mức chất lỏng rồi chuyển thành tín hiệu điện cho PLC xử lý.

Thiết bị chiếu sáng và tín hiệu

Nhóm thiết bị chiếu sáng và tín hiệu đảm bảo an toàn lao động, hiển thị trạng thái vận hành và cảnh báo sự cố kịp thời.

• Đèn báo (Indicator Light): lắp trên mặt tủ điện, đường kính lỗ lắp tiêu chuẩn 22mm, điện áp 24V hoặc 220V. Màu sắc theo quy ước: xanh lá (RUN), đỏ (STOP/ERROR), vàng (WARNING), trắng (POWER ON).
• Đèn chiếu sáng công nghiệp: công suất 50W-500W, chỉ số bảo vệ IP65–IP67, nhiệt độ màu 4000K-6500K, phù hợp môi trường nhà xưởng, kho bãi.
• Còi báo động (Alarm Horn): phát tín hiệu âm thanh cảnh báo khi nhiệt độ vượt giới hạn, áp suất quá cao hoặc có sự cố khẩn cấp.

Thiết bị nguồn và phân phối

Đây là nền tảng cung cấp và phân phối điện năng an toàn, ổn định đến mọi khu vực trong nhà máy.

• Máy biến áp (Transformer) là thiết bị thay đổi cấp điện áp xoay chiều mà không làm thay đổi tần số, đồng thời có vai trò cách ly mạch điện. Công suất từ vài kVA đến hàng MVA, điện áp phổ biến 22kV/0.4kV, theo IEC 60076. Loại phổ biến: biến áp dầu (làm mát bằng dầu cách điện) và biến áp khô (làm mát bằng không khí).
• Tủ điện công nghiệp: nơi lắp đặt, bảo vệ và phân phối các thiết bị điện. Phân loại theo chức năng:

Cấp bảo vệ IP54–IP67, vật liệu tôn sơn tĩnh điện hoặc inox.

• Thanh cái đồng (Busbar): dẫn dòng điện chính trong tủ điện lớn, tiết diện từ 20x3mm đến 100x10mm, độ tinh khiết đồng 99.9%.

Thiết bị tủ điện công nghiệp nào quan trọng nhất?

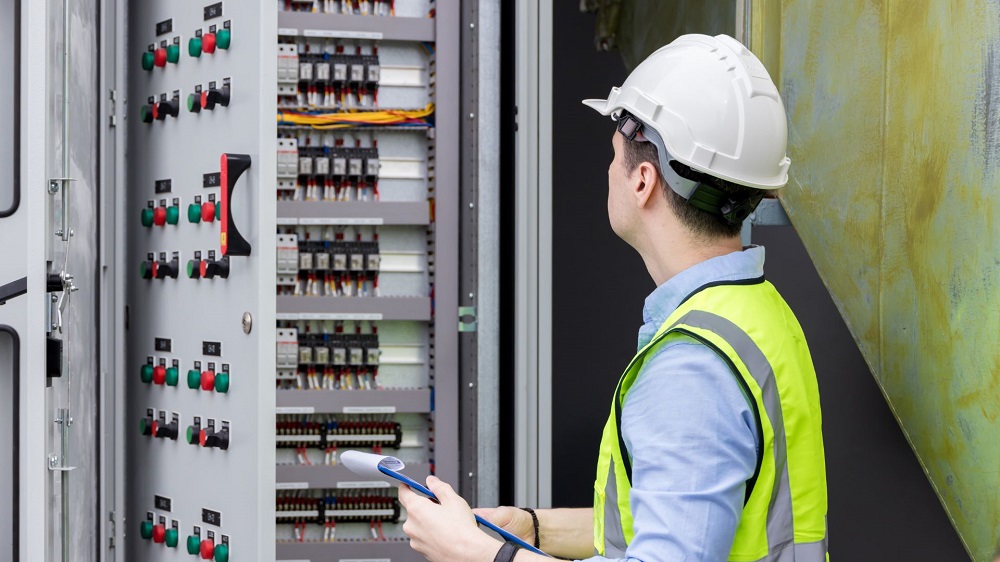

Trong khi các thiết bị điện công nghiệp đóng cắt, điều khiển thường được nhắc đến nhiều, nhóm thiết bị đo lường, biến dòng và công tắc chuyển mạch lại ít được đề cập chi tiết dù đóng vai trò cốt lõi. Đây là những thiết bị trong tủ điện công nghiệp cung cấp dữ liệu chính xác và kịp thời, giúp kỹ sư giám sát thông số vận hành, phát hiện sớm bất thường và tối ưu hóa năng lượng tiêu thụ.

Thiết bị đo lường Ampe và Volt

Thiết bị đo lường điện áp và dòng điện cung cấp cái nhìn định lượng về tình hình của toàn hệ thống điện, là công cụ không thể thiếu của mọi kỹ sư vận hành.

Đồng hồ đo Ampe (Ampe kế) là thiết bị đo cường độ dòng điện đi qua mạch, được mắc nối tiếp. Trong công nghiệp, Ampe kế thường kết nối với biến dòng CT để hạ dòng xuống mức an toàn.

Đồng hồ đo Volt (Volt kế) là thiết bị đo điện áp giữa hai điểm trong mạch, được mắc song song.

Cả hai loại đều có phiên bản đồng hồ kim (analog) và đồng hồ số (digital):

• Đồng hồ kim: dễ quan sát xu hướng tăng/giảm nhanh
• Đồng hồ số: độ chính xác cao hơn, dễ đọc giá trị cụ thể

Thông số kỹ thuật đồng hồ kim đo Ampe/Volt:

Đồng hồ đo điện đa năng (Multimeter) là thiết bị đa chức năng có khả năng đo điện áp AC/DC, dòng điện, điện trở, tần số, kiểm tra thông mạch và diode chỉ với 1 thiết bị duy nhất. KDE Electric cũng cung cấp đồng hồ đo điện đa năng cho nhu cầu đo lường toàn diện.

Ứng dụng thực tế: Đồng hồ Ampe/Volt được lắp trên mặt tủ điện tổng MSB hoặc tủ phân phối DB để giám sát dòng điện tổng, dòng từng pha (R, S, T) và điện áp lưới. Đồng hồ đa năng được kỹ sư bảo trì sử dụng để kiểm tra thông mạch, đo điện áp điều khiển trong tủ PLC, xác định điện trở cuộn dây động cơ.

KDE Electric cung cấp các dòng đồng hồ kim đo Ampe và đồng hồ kim đo Volt với cấp chính xác Class 1.5/2.5, kích thước panel tiêu chuẩn 48×48, 72×72, 96x96mm, phù hợp mọi thiết kế tủ điện công nghiệp.

Máy biến dòng (CT)

Biến dòng (Current Transformer – CT) là thiết bị biến đổi dòng điện lớn ở mạch sơ cấp xuống giá trị nhỏ tiêu chuẩn (thường 5A hoặc 1A) ở mạch thứ cấp, phục vụ cho thiết bị đo lường và bảo vệ. CT hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday, tuân thủ tiêu chuẩn IEC 61869-2.

Phân loại biến dòng theo mục đích:

Thông số kỹ thuật quan trọng:

• Tỷ số biến dòng: 100/5A, 400/5A, 800/5A, 2000/5A, 4000/5A (dòng thứ cấp tiêu chuẩn 5A hoặc 1A)
• Công suất định mức (Burden): Ví dụ 5VA, 10VA, 15VA, 30VA, là công suất tối đa CT cung cấp cho tải thứ cấp mà vẫn đảm bảo cấp chính xác
• Điện áp cách điện: 0.66kV (cho hệ thống hạ áp 400V)
• Hệ số an toàn dụng cụ (FS): FS5, FS10 – giới hạn quá dòng mà CT bão hòa để bảo vệ thiết bị đo

Phân loại biến dòng theo hình dáng:

• Biến dòng tròn (Toroidal CT): lắp bao quanh cáp hoặc thanh cái
• Biến dòng vuông (Window Type CT): thiết kế dạng hộp, dễ lắp đặt trong tủ điện
• Biến dòng kẹp (Clamp CT): đo tức thời, không cần ngắt mạch
• Biến dòng 3 pha: dùng cho hệ thống điện 3 pha, gọn gàng hơn so với 3 CT đơn

Ứng dụng thực tế:

• Trong tủ MSB: đo dòng điện tổng nhà máy, giám sát cân bằng tải giữa các pha
• Tại tủ phân phối: kết nối với Ampe kế giám sát dòng điện từng động cơ, máy bơm
• Kết nối rơ le bảo vệ: cung cấp tín hiệu cho rơ le quá dòng phát hiện ngắn mạch, rò điện
• Kết nối transducer: chuyển tín hiệu 5A thành 4-20mA đưa về PLC/SCADA để giám sát tập trung

KDE Electric là nhà sản xuất chuyên về biến dòng CT, cung cấp đầy đủ 4 loại: biến dòng 3 pha, biến dòng tròn, biến dòng vuông và biến dòng kẹp. Tỷ số biến từ 50/5A đến 6000/5A, cấp chính xác 0.5 và 1.0, tuân thủ IEC 61869-2.

Công tắc chuyển mạch công nghiệp

Công tắc chuyển mạch (Selector Switch) là thiết bị cho phép người vận hành lựa chọn và chuyển đổi giữa các trạng thái hoặc mạch điện khác nhau từ một vị trí duy nhất, tuân thủ tiêu chuẩn IEC 60947-3.

Trong tủ điện công nghiệp, 2 loại công tắc chuyển mạch chuyên dụng quan trọng nhất là:

• Công tắc chuyển mạch Ampe: 4 vị trí (R, S, T, OFF) cho phép đo dòng điện từng pha bằng 1 Ampe kế duy nhất
• Công tắc chuyển mạch Volt: 7 vị trí (R-S, S-T, T-R, R-N, S-N, T-N, OFF) cho phép đo điện áp dây và điện áp pha bằng 1 Volt kế duy nhất

Thông số kỹ thuật:

Ứng dụng thực tế: Lắp trên mặt tủ MSB hoặc tủ nhánh, giúp người vận hành dùng 1 đồng hồ đo duy nhất để luân phiên đo dòng/áp từng pha. Điều này tiết kiệm chi phí mua nhiều đồng hồ và tối ưu hóa không gian trên mặt tủ.

KDE Electric cung cấp công tắc chuyển mạch Ampe và công tắc chuyển mạch Volt với thiết kế bền bỉ, các vị trí chuyển mạch rõ ràng, phù hợp cho mọi ứng dụng công nghiệp.

Ổ cắm thanh ray trượt tủ điện

Ổ cắm thanh ray (DIN Rail Socket) là thiết bị cấp nguồn 220V tiêu chuẩn bên trong tủ điện, gắn trực tiếp lên thanh ray DIN – tiêu chuẩn lắp đặt phổ biến trong tủ điện công nghiệp toàn cầu.

Thông số: dòng định mức 10A-16A, điện áp 250V AC, 2 cực + đất, vật liệu nhựa chống cháy Polyamide, tiếp điểm đồng hợp kim.

Ứng dụng:

• Cấp nguồn cho transducer, bộ nguồn SMPS cho PLC
• Cung cấp điểm cắm cho thiết bị đo kiểm khi bảo trì
• Nối nguồn cho rơ le trung gian, timer, bộ đếm gắn trên thanh ray DIN

KDE Electric sản xuất ổ cắm thanh ray chất lượng cao, chịu tải tốt, thiết kế an toàn, giúp hoàn thiện hệ thống đấu nối trong tủ điều khiển và phân phối điện.

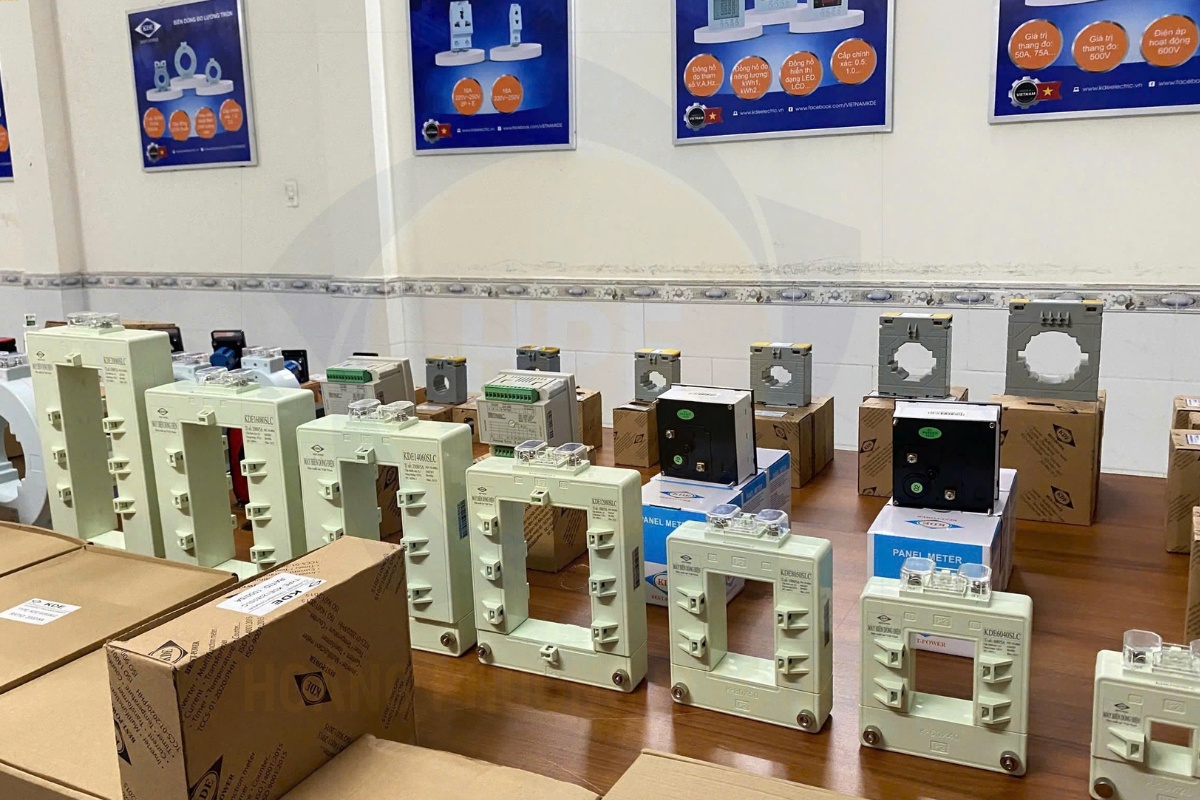

Cửa hàng thiết bị điện công nghiệp nào tốt?

Lựa chọn nhà cung cấp thiết bị điện công nghiệp là quyết định chiến lược, ảnh hưởng trực tiếp đến an toàn, hiệu quả và tuổi thọ của toàn bộ hệ thống.

Tiêu chí lựa chọn nhà cung cấp uy tín

Khi chọn nhà cung cấp các thiết bị điện công nghiệp, cần cân nhắc 5 tiêu chí sau:

1. Chất lượng sản phẩm: Ưu tiên sản phẩm có chứng nhận ISO 9001, đạt tiêu chuẩn IEC và TCVN. Nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ) phải rõ ràng.
2. Đa dạng chủng loại: Nhà cung cấp có danh mục sản phẩm phong phú giúp đảm bảo sự đồng bộ và tương thích giữa các thiết bị.
3. Giá cả cạnh tranh: Cân đối giá thành với chất lượng – sản phẩm giá rẻ nhưng kém chất lượng dẫn đến chi phí bảo trì, thay thế cao hơn về lâu dài.
4. Dịch vụ hỗ trợ: Đội ngũ kỹ thuật tư vấn trước bán, hỗ trợ lắp đặt, chính sách bảo hành rõ ràng.
5. Kinh nghiệm và uy tín: Lịch sử hoạt động, quy mô dự án đã triển khai, phản hồi từ khách hàng.

KDE Electric – Thiết bị điện công nghiệp sản xuất tại Việt Nam

KDE Electric (kdeelectric.vn) là nhà sản xuất thiết bị điện công nghiệp tại Việt Nam, đạt chứng nhận ISO 9001:2015 và ISO 14001:2015. Thương hiệu KDE Electric thuộc Công ty Cổ phần Điện Tự động hóa Phúc Huy Hoàng tự hào là doanh nghiệp cung cấp thiết bị công nghiệp cho nhiều đối tác trong hơn 10 năm qua. Danh mục sản phẩm chính của KDE bao gồm:

• Biến dòng (CT): biến dòng 3 pha, tròn, vuông, kẹp tỷ số biến dòng từ 50/5A đến 6000/5A
• Công tắc chuyển mạch: chuyển mạch Ampe, chuyển mạch Volt
• Đồng hồ đo lường: đồng hồ kim đo Ampe, đồng hồ kim đo Volt, đồng hồ đo điện đa năng
• Ổ cắm thanh ray: rail socket chất lượng cao

Với năng lực sản xuất nội địa và hệ thống kiểm soát chất lượng nghiêm ngặt, KDE Electric mang đến giải pháp thiết bị điện công nghiệp tin cậy, phù hợp cho các dự án công nghiệp từ nhỏ đến lớn.

Kết luận

Các thiết bị điện công nghiệp tạo thành một hệ sinh thái phức tạp nhưng có trật tự, từ thiết bị đóng cắt bảo vệ, điều khiển tự động hóa, đến đo lường giám sát và phân phối nguồn. Mỗi thiết bị đảm nhận một chức năng riêng biệt nhưng hoạt động đồng bộ để đảm bảo an toàn, hiệu suất và sự liên tục trong sản xuất. Đặc biệt, nhóm thiết bị trong tủ điện công nghiệp giúp giám sát và kiểm soát thông số vận hành chính xác cần được đầu tư bài bản. Chỉ cần chat Zalo/gọi ngay cho chúng tôi qua hotline: 0936 011 818 để nhận tư vấn miễn phí theo đúng thực trạng nhu cầu của bạn.
