Cách đấu biến dòng 3 pha vào đồng hồ Ampe và công tơ chuẩn kỹ thuật

Trong kỹ thuật điện công nghiệp, dòng điện sơ cấp thường rất lớn, vượt quá khả năng chịu đựng trực tiếp của các thiết bị đo, chúng ta bắt buộc phải sử dụng biến dòng (CT). Tuy nhiên, cách đấu biến dòng 3 pha sẽ có sự khác biệt rõ rệt tùy thuộc vào mục đích của bạn là đo dòng tải tức thời hay đo đếm điện năng tiêu thụ. Bài viết sau đây KDE Electric sẽ hướng dẫn chi tiết sơ đồ đấu nối cho cả hai trường hợp đấu vào đồng hồ ampe và đấu vào công tơ điện.

Tại sao cần thực hiện cách đấu biến dòng 3 pha trong hệ thống điện?

Hệ thống điện 3 pha trong các nhà máy, tòa nhà thường vận hành với dòng điện lên đến hàng trăm, hàng nghìn Ampe. Các thiết bị đo như đồng hồ ampe hay công tơ điện không thể cho dòng điện này chạy trực tiếp qua cuộn dây bên trong vì sẽ gây cháy nổ ngay lập tức.

Khái niệm và ký hiệu sơ đồ đấu biến dòng

Để thực hiện cách đấu biến dòng, bạn cần nắm rõ các ký hiệu cơ bản trên thiết bị:

• Cực sơ cấp (P1, P2): Nơi dây cáp động lực hoặc thanh cái đi xuyên qua. P1 hướng về phía nguồn, P2 hướng về phía tải.
• Cực thứ cấp (S1, S2): Nơi xuất tín hiệu dòng điện nhỏ (thường là 5A) ra thiết bị đo.
• K (S1) và L (S2): Một số hãng sử dụng ký hiệu K, L thay cho S1, S2.

Phân biệt mục đích đo công suất và đo dòng tải

Việc cách đấu dây máy biến dòng phụ thuộc vào “đầu cuối” nhận tín hiệu:

• Đo dòng tải: Tín hiệu từ CT chỉ cấp cho đồng hồ Ampe để hiển thị cường độ dòng điện.
• Đo điện năng: Tín hiệu từ CT phải kết hợp cùng tín hiệu điện áp cấp cho công tơ để tính toán ra công suất (kWh).

Cách đấu biến dòng 3 pha vào đồng hồ ampe kế (Đo tải)

Đây là cách đấu nối phổ biến nhất trong các tủ điện phân phối để kiểm tra tình trạng cân pha và quá tải của hệ thống.

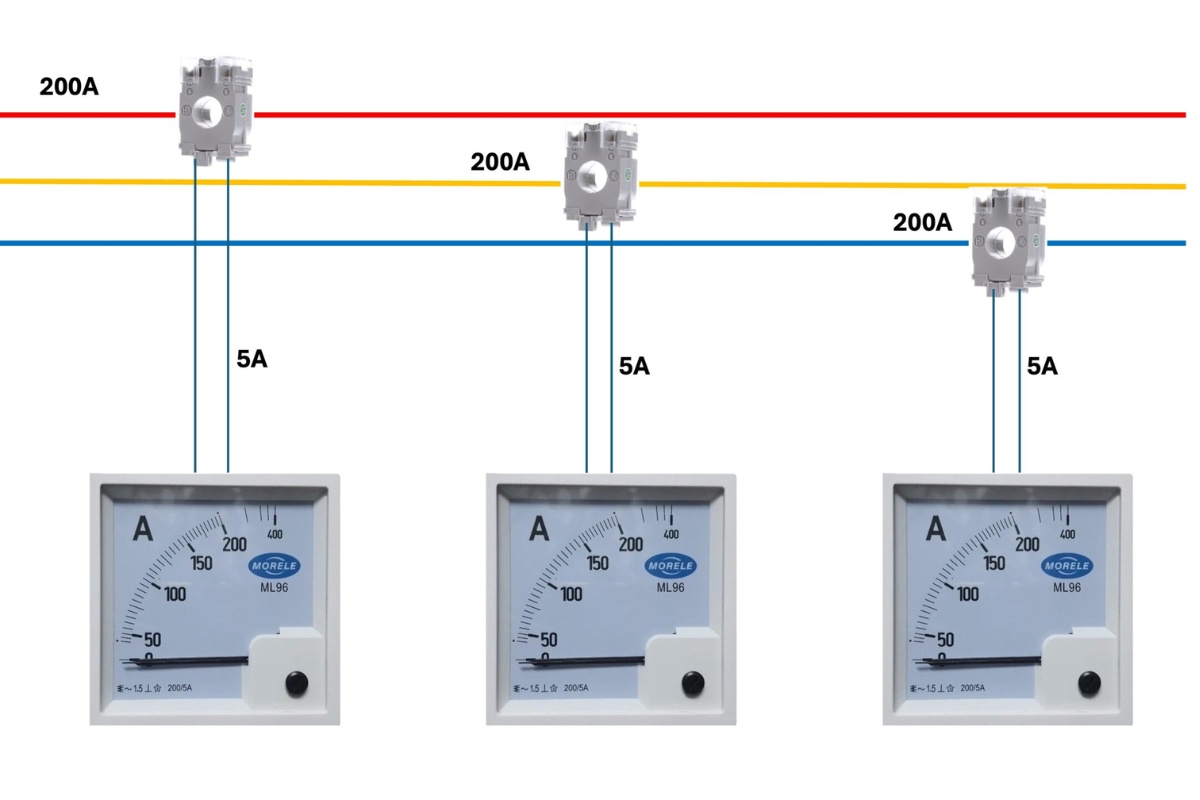

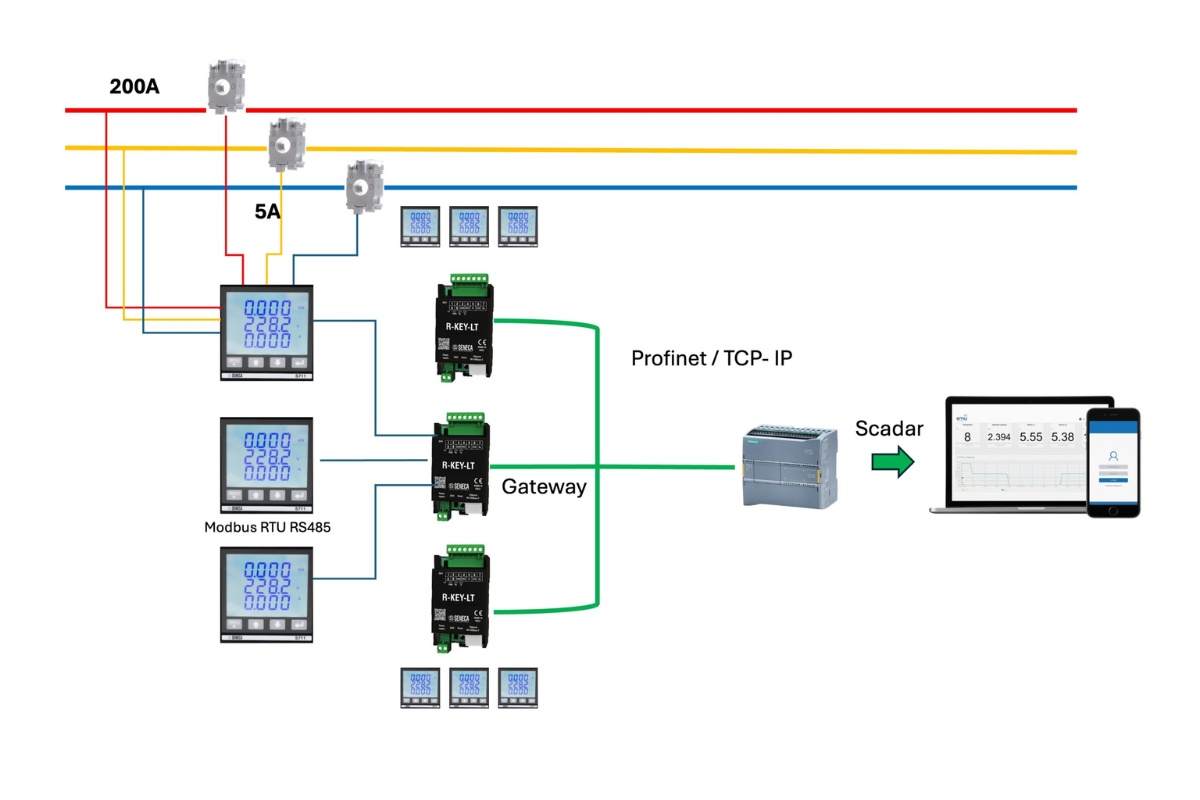

Sơ đồ đấu nối biến dòng 3 pha với 3 đồng hồ ampe

Trong trường hợp không gian tủ điện cho phép, việc sử dụng 3 đồng hồ ampe riêng biệt cho 3 pha là cách trực quan nhất. Cách đấu biến dòng vào đồng hồ ampe được thực hiện như sau:

• Lắp 3 biến dòng vào 3 pha A, B, C theo đúng chiều P1 -> P2.
• Nối cực S1 của mỗi CT vào một cực của đồng hồ ampe tương ứng.
• Nối cực S2 của cả 3 CT lại với nhau (đấu chung) và nối về các cực còn lại của 3 đồng hồ.
• Điểm chung này nên được nối đất để đảm bảo an toàn.

Cách đấu nối biến dòng qua chuyển mạch ampe (1 đồng hồ đo 3 pha)

Để tiết kiệm diện tích và chi phí, kỹ sư thường dùng 1 đồng hồ ampe kết hợp với chuyển mạch 7 vị trí.

• Nguyên lý: Chuyển mạch sẽ luân phiên kết nối các cặp dây S1, S2 của từng pha vào đồng hồ ampe duy nhất.
• Cách đấu nối biến dòng: Các đầu dây S1 của pha A, B, C sẽ vào các chân R, S, T trên chuyển mạch. Đầu dây S2 của cả 3 pha đấu chung và đưa vào chân trung tâm của chuyển mạch.

Cách đấu công tơ 3 pha qua biến dòng đo điện năng

Khác với đồng hồ ampe, đấu công tơ 3 pha qua biến dòng (đo gián tiếp) yêu cầu độ chính xác về cả dòng điện và điện áp. Nếu đấu sai cực tính, công tơ sẽ chạy sai hoặc thậm chí quay ngược.

Sơ đồ đấu nối công tơ điện tử 3 pha gián tiếp

Sơ đồ tiêu chuẩn thường có 10 đầu dây (không tính chân trung tính áp):

• Pha A: Đầu dây S1 của CT pha A vào chân 1, đầu dây S2 vào chân 3. Chân 2 nối vào điện áp pha A.
• Pha B: Đầu dây S1 của CT pha B vào chân 4, đầu dây S2 vào chân 6. Chân 5 nối vào điện áp pha B.
• Pha C: Đầu dây S1 của CT pha C vào chân 7, đầu dây S2 vào chân 9. Chân 8 nối vào điện áp pha C.
• Chân 10: Nối vào dây trung tính (N).

Lưu ý quan trọng: Tuyệt đối không được nhầm lẫn giữa dây dòng (từ CT) và dây áp (từ nguồn). Việc nhầm lẫn có thể gây cháy nổ công tơ khi đóng điện.

Lưu ý về thứ tự pha và chiều biến dòng

Khi thực hiện cách đấu nối biến dòng, chiều dòng điện (P1 -> P2) phải đồng bộ với thứ tự pha điện áp. Nếu bạn lắp ngược CT pha A nhưng điện áp vẫn lấy đúng pha A, công tơ điện tử sẽ báo lỗi công suất âm và không tích lũy số điện chính xác.

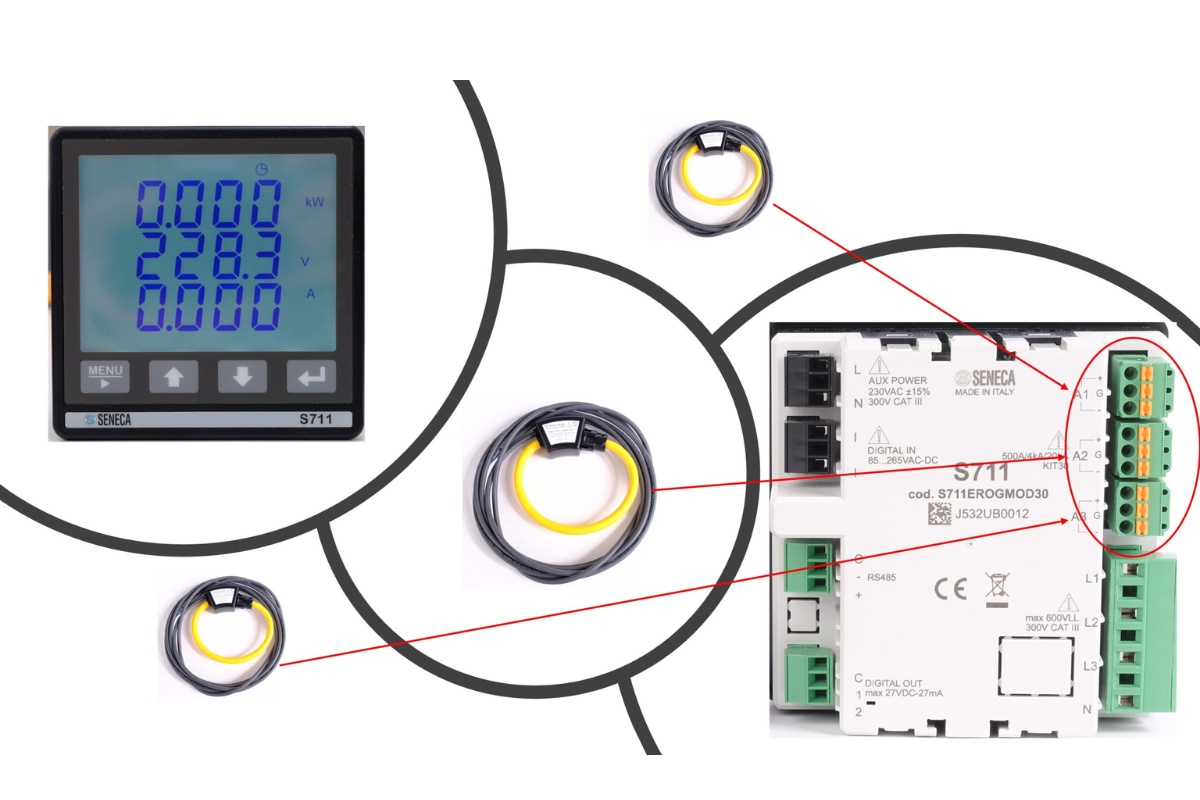

Hướng dẫn cách đấu dây máy biến dòng chi tiết từng bước

Để đảm bảo hệ thống vận hành an toàn ngay từ lần đầu tiên, đội ngũ kỹ thuật tại KDE Electric khuyến nghị quy trình sau:

Bước 1: Xác định chiều dòng điện (P1 – P2)

Hãy đảm bảo mặt có ký hiệu P1 của biến dòng hướng về phía aptomat tổng (nguồn) và mặt P2 hướng về phía thiết bị tiêu thụ (tải). Nếu dây cáp đi ngược lại, toàn bộ các phép đo sau đó sẽ bị sai lệch về vector dòng điện.

Bước 2: Đấu nối mạch thứ cấp (S1 – S2)

Sử dụng dây dẫn có tiết diện tối thiểu 2.5mm². Việc sử dụng dây quá nhỏ sẽ làm tăng điện trở mạch vòng, gây sai số cho phép đo dòng điện. Các đầu cốt (terminal) phải được bấm chắc chắn, tránh tình trạng lỏng lẻo gây nóng hoặc hở mạch.

Bước 3: Tiếp địa mạch thứ cấp an toàn

Đây là bước nhiều thợ điện thường bỏ qua. Việc nối đất một đầu của cuộn thứ cấp (thường là cực S2) giúp triệt tiêu điện áp cảm ứng tĩnh điện, bảo vệ thiết bị đo và an toàn cho người vận hành khi có sự cố đánh thủng cách điện giữa cuộn sơ cấp và thứ cấp.

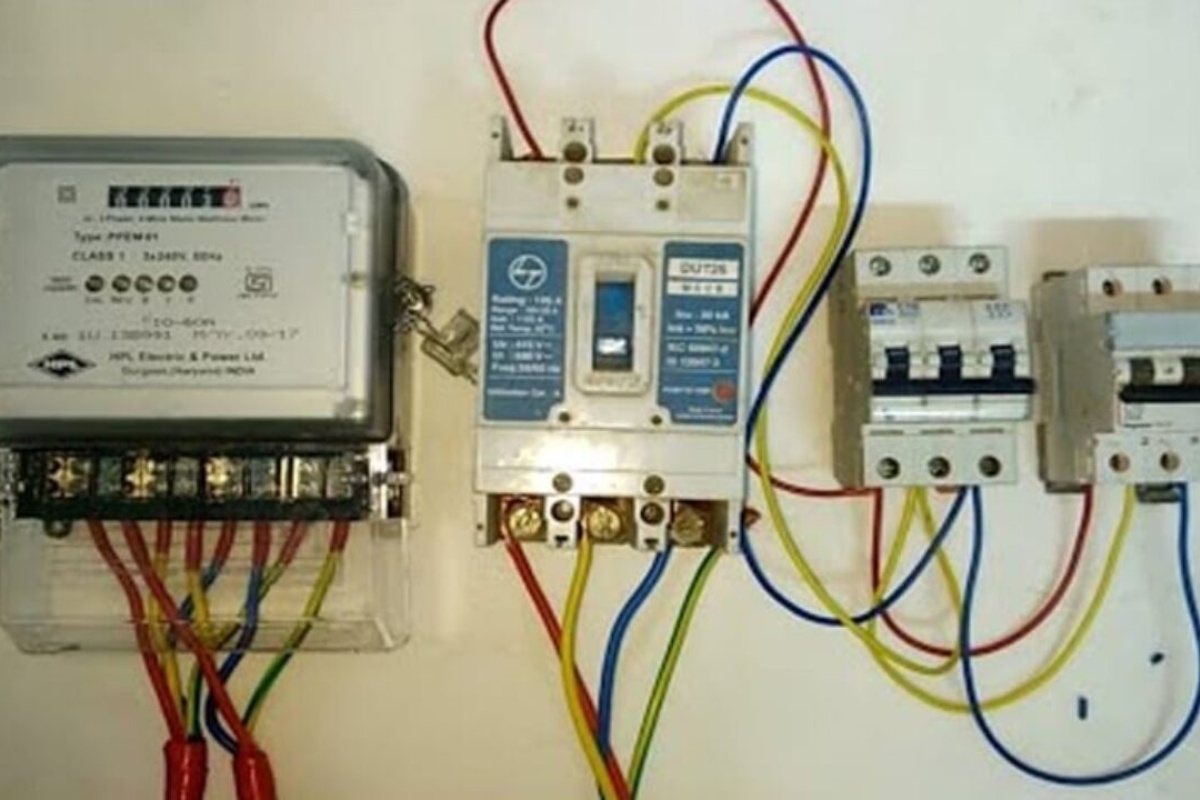

Đấu biến dòng sai cách có nguy hiểm không?

Trong thực tế thi công, việc đấu biến dòng sai cách là lỗi kỹ thuật khá phổ biến, đặc biệt với những thợ điện mới vào nghề. Tuy nhiên, mức độ nguy hiểm của việc đấu sai sẽ phụ thuộc vào việc bạn đấu “ngược cực” hay đấu “hở mạch”.

Hệ quả khi đấu sai cực tính (Ngược chiều P1-P2 hoặc S1-S2)

Nếu bạn lắp ngược chiều biến dòng hoặc đấu nhầm cực S1, S2 vào thiết bị đo, hệ thống thường không gây cháy nổ ngay lập tức nhưng sẽ dẫn đến những sai lệch nghiêm trọng về dữ liệu:

• Đối với đồng hồ Ampe: Kim đồng hồ có thể bị kịch kim về phía ngược lại (với đồng hồ cơ) hoặc không hiển thị giá trị dòng điện (với đồng hồ số).
• Đối với công tơ điện: Đây là lỗi nghiêm trọng nhất. Công tơ sẽ đo thiếu điện năng, báo lỗi “Error” hoặc quay ngược. Tại KDE Electric, chúng tôi từng xử lý nhiều dự án nhà máy có hóa đơn điện thấp bất thường chỉ vì lỗi đấu công tơ 3 pha qua biến dòng bị ngược một pha, gây thất thoát doanh thu đáng kể cho đơn vị vận hành.

Cách đấu biến dòng 3 pha sai có nổ không?

Câu hỏi mà chúng tôi nhận được nhiều nhất là cách đấu biến dòng 3 pha sai có nổ không? Câu trả lời là CÓ. Hiện tượng nổ biến dòng (CT) xảy ra chủ yếu do hở mạch thứ cấp. Khi cuộn sơ cấp đang có dòng điện lớn chạy qua mà cuộn thứ cấp (S1, S2) không được nối vào tải (đồng hồ) hoặc bị đứt dây, từ thông trong lõi thép sẽ tăng vọt, tạo ra điện áp cảm ứng cực cao (hàng nghìn Vol). Điện áp này gây phóng điện, đánh thủng cách điện và dẫn đến cháy nổ CT, gây nguy hiểm trực tiếp cho người đứng gần tủ điện.

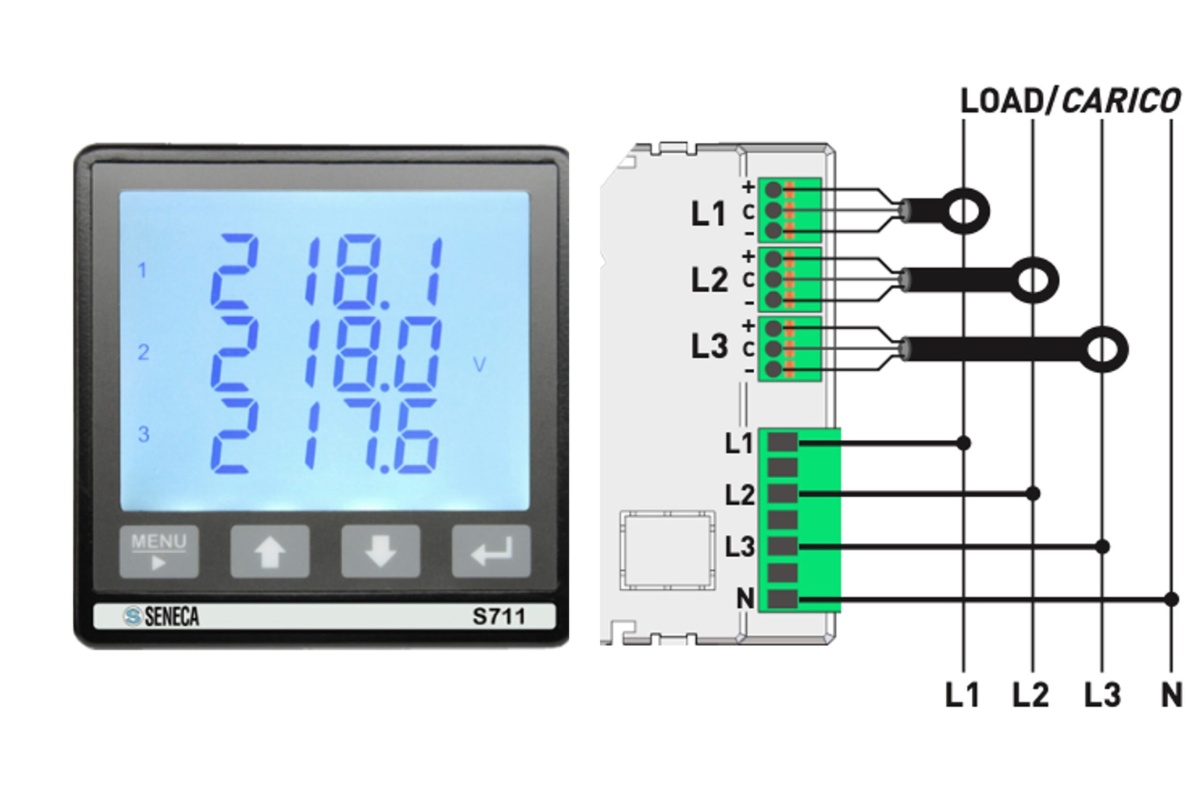

Mẹo kiểm tra và vận hành hệ thống biến dòng 3 pha

Để đảm bảo cách đấu dây máy biến dòng của bạn đã hoàn hảo trước khi đóng điện, hãy thực hiện các bước kiểm tra sau từ kinh nghiệm của kỹ sư KDE Electric:

Sử dụng đồng hồ vạn năng kiểm tra thông mạch

Trước khi cấp nguồn, hãy dùng thang đo thông mạch để kiểm tra từ các đầu cực S1, S2 của CT đến tận các cực của đồng hồ đo. Đảm bảo mạch thứ cấp là một vòng kín hoàn toàn. Nếu phát hiện điện trở vô cùng lớn, tuyệt đối không được đóng điện vì đó là dấu hiệu của hở mạch.

Kiểm tra tỷ số biến dòng thực tế

Sau khi vận hành, hãy dùng ampe kìm đo dòng điện sơ cấp (ví dụ 100A) và so sánh với giá trị hiển thị trên đồng hồ (nếu CT là 100/5A thì đồng hồ phải chỉ 5A hoặc 100A tùy loại). Sự sai lệch lớn là dấu hiệu của việc chọn sai tỷ số biến hoặc cách đấu nối biến dòng chưa chuẩn.

Kết luận

Nắm vững cách đấu biến dòng 3 pha là kỹ năng nền tảng nhưng vô cùng quan trọng đối với bất kỳ kỹ sư hay thợ điện nào. Nếu bạn gặp khó khăn khi đấu biến dòng 3 pha hoặc cần tư vấn thiết bị cho dự án, hãy liên hệ ngay với đội ngũ kỹ sư của KDE Electric qua hotline 0936 011 818 để được hỗ trợ kỹ thuật miễn phí.
