Biến dòng bảo vệ là gì? Cách chọn thông số PCT chuẩn xác từ chuyên gia

Biến dòng bảo vệ chính là “chìa khóa” sống còn giúp hệ thống điện của bạn thoát khỏi thảm họa cháy nổ khi gặp sự cố ngắn mạch. Trong bài chia sẻ sau đây từ KDE Electric, chúng tôi sẽ tiết lộ những bí mật kỹ thuật giúp rơ le ngắt mạch tức thì, bảo vệ khối tài sản tỷ đồng khỏi nguy cơ bị thiêu rụi. Khám phá ngay giải pháp an toàn tuyệt đối giúp bạn làm chủ mọi tình huống quá tải điện năng chỉ trong tích tắc!

Biến dòng bảo vệ là gì? Khái niệm và vai trò quan trọng

Biến dòng bảo vệ là dòng máy biến áp đo lường (CT) chuyên dụng để cấp tín hiệu cho rơ le bảo vệ. Thiết bị có nhiệm vụ biến đổi dòng sơ cấp cực lớn từ mạng lưới điện xuống dòng thứ cấp nhỏ hơn (thường là 1A hoặc 5A) để các thiết bị điều khiển tự động có thể đọc được dữ liệu một cách an toàn.

Điểm khác biệt cốt lõi là biến dòng bảo vệ chuyên cấp tín hiệu cho rơ le và không được bão hòa khi ngắn mạch để đo chính xác dòng sự cố vọt cao. Ngược lại, biến dòng thông thường chỉ cấp tín hiệu cho đồng hồ hiển thị và chủ động bão hòa sớm để bảo vệ thiết bị đo khỏi bị cháy (ký hiệu dạng Class 0.5).

Vai trò cốt lõi của dòng sản phẩm này đối với hệ thống bao gồm:

• Cách ly an toàn: Tách biệt hoàn toàn mạch điều khiển và người vận hành khỏi lưới điện cao áp nguy hiểm.
• Chống bão hòa dòng điện: Khác với biến dòng đo lường thông thường, biến dòng bảo vệ duy trì độ chính xác cực tốt ngay cả khi dòng điện tăng vọt gấp hàng chục lần do sự cố.
• Kích hoạt cắt mạch kịp thời: Giúp rơ le nhận diện chính xác các hiện tượng ngắn mạch, chạm đất hay quá tải để ra lệnh cho aptomat ngắt điện tức thì.
• Ngăn ngừa thảm họa hỏa hoạn: Bảo vệ toàn bộ các thiết bị đắt tiền trong hệ thống không bị phá hủy hoặc thiêu rụi khi xảy ra sự cố đột ngột.

Cấu tạo và nguyên lý hoạt động của biến dòng bảo vệ

Cấu tạo của biến dòng bảo vệ

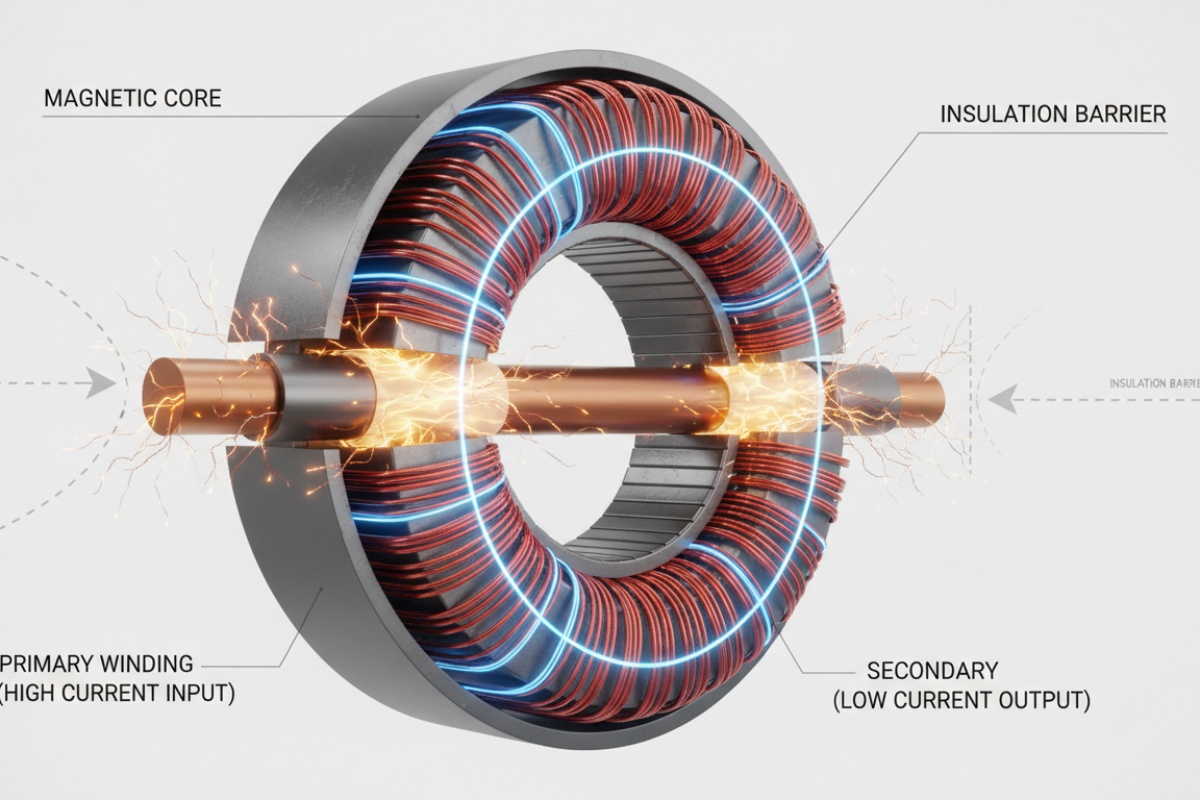

Về mặt cấu tạo, thiết bị này có thiết kế tương tự như một máy biến áp thông thường nhưng được tinh chỉnh cơ học để chịu được dòng năng lượng cực lớn. Một biến dòng bảo vệ cơ bản bao gồm ba thành phần chính sau:

• Lõi từ (Mạch từ): Được làm từ các lá thép kỹ thuật điện (tole silic) chất lượng cao, nhưng có đặc tính từ thẩm được tính toán đặc biệt để chống lại hiện tượng bão hòa từ khi dòng sự cố tăng vọt.
• Cuộn dây sơ cấp: Có tiết diện dây rất lớn để chịu được toàn bộ dòng điện của tải, số vòng dây cực ít (thường chỉ từ 1 đến vài vòng, hoặc chính là thanh cái đi xuyên qua tâm lõi từ).
• Cuộn dây thứ cấp: Được quấn với số vòng dây rất lớn bằng dây đồng có tiết diện nhỏ, hai đầu đầu ra sẽ nối trực tiếp với cuộn hút của rơ le bảo vệ.

Nguyên lý hoạt động cốt lõi

Nguyên lý vận hành của thiết bị hoàn toàn dựa trên hiện tượng cảm ứng điện từ theo các bước khép kín:

• Sinh từ thông: Khi dòng điện xoay chiều của lưới điện ($I_1$) chạy qua cuộn sơ cấp, nó sẽ kích thích và sinh ra một từ thông biến thiên liên tục bên trong lõi từ.
• Cảm ứng dòng thứ cấp: Từ thông biến thiên này chạy vòng trong mạch từ và cảm ứng lên cuộn thứ cấp, sinh ra một dòng điện thứ cấp ($I_2$) có trị số tỷ lệ nghịch với số vòng dây ($W$).
• Duy trì tuyến tính: Điểm khác biệt lớn nhất là khi hệ thống gặp sự cố (ngắn mạch, quá dòng), dòng sơ cấp tăng lên gấp hàng chục lần thì lõi từ vẫn không bị bão hòa ngay.

Nhờ đặc tính chống bão hòa này, dòng điện thứ cấp xuất ra vẫn phản ánh trung thực mức độ nghiêm trọng của sự cố, giúp rơ le đo lường chính xác và phát lệnh cắt mạch kịp thời để bảo vệ an toàn cho hệ thống.

Phân loại các dòng biến dòng bảo vệ phổ biến nhất

Trên thị trường hiện nay, các thiết bị này được chia thành nhiều chủng loại dựa trên cấp điện áp, cấu tạo lõi từ hoặc ứng dụng thực tế. Tại Việt Nam, dòng sản phẩm phổ biến và được ứng dụng rộng rãi nhất trong các tủ bảng điện công nghiệp thế hệ mới chính là PCT (Protection Current Transformer).

Một bộ biến dòng bảo vệ PCT thường được chế tạo bằng công nghệ đúc nhựa Epoxy hoặc bọc vỏ nhựa ABS chống cháy cao cấp, mang lại độ bền cơ học và khả năng cách điện tuyệt vời trong môi trường khắc nghiệt.

Dựa theo nhu cầu giàn tải và dòng định mức của từng hệ thống, biến dòng bảo vệ PCT được phân loại theo các dải công suất thông dụng sau:

• Dành cho nhánh tải trung bình: Thường sử dụng các mẫu như biến dòng bảo vệ PCT 300/5A (ví dụ như dòng Omega) để bảo vệ cho các động cơ hoặc lộ ra của tủ phân phối nhánh (DB).
• Dành cho trục cấp điện chính: Người ta thường ưu tiên sử dụng dòng biến dòng bảo vệ PCT 500/5A để giám sát các đường cáp động lực có công suất vừa phải.
• Dành cho hệ thống công suất lớn: Đối với các nguồn tổng MSB hoặc trạm biến áp, kỹ thuật viên bắt buộc phải dùng biến dòng bảo vệ PCT 800/5A (hoặc lớn hơn) nhằm đảm bảo hệ thống không bị bão hòa khi dòng sự cố ngắn mạch tăng vọt.

Các thông số kỹ thuật cần lưu ý khi mua biến dòng bảo vệ

Để hệ thống rơ le bảo vệ hoạt động chuẩn xác và không bị “tê liệt” khi gặp sự cố, việc đọc hiểu các thông số trên nhãn thiết bị là điều kiện tiên quyết. Khi chọn mua, bạn cần đặc biệt lưu tâm đến các chỉ số sau:

• Tỷ số biến dòng (Ratio): Được ký hiệu dạng $X/5A$ hoặc $X/1A$ (ví dụ: 300/5A, 500/5A, 800/5A). Thông số này thể hiện giá trị dòng điện sơ cấp định mức tối đa mà thiết bị chịu được và dòng điện thứ cấp tương ứng xuất ra để cấp cho rơ le.
• Dung lượng định mức (Burden): Tính bằng đơn vị VA (thường là 5VA, 10VA, 15VA). Đây là chỉ số quy định khả năng mang tải tối đa của mạch thứ cấp (bao gồm điện trở của dây dẫn và cuộn hút rơ le) mà không làm cho sai số của biến dòng vượt quá giới hạn cho phép.

Hiểu về cấp bảo vệ (Accuracy Class) và hệ số giới hạn

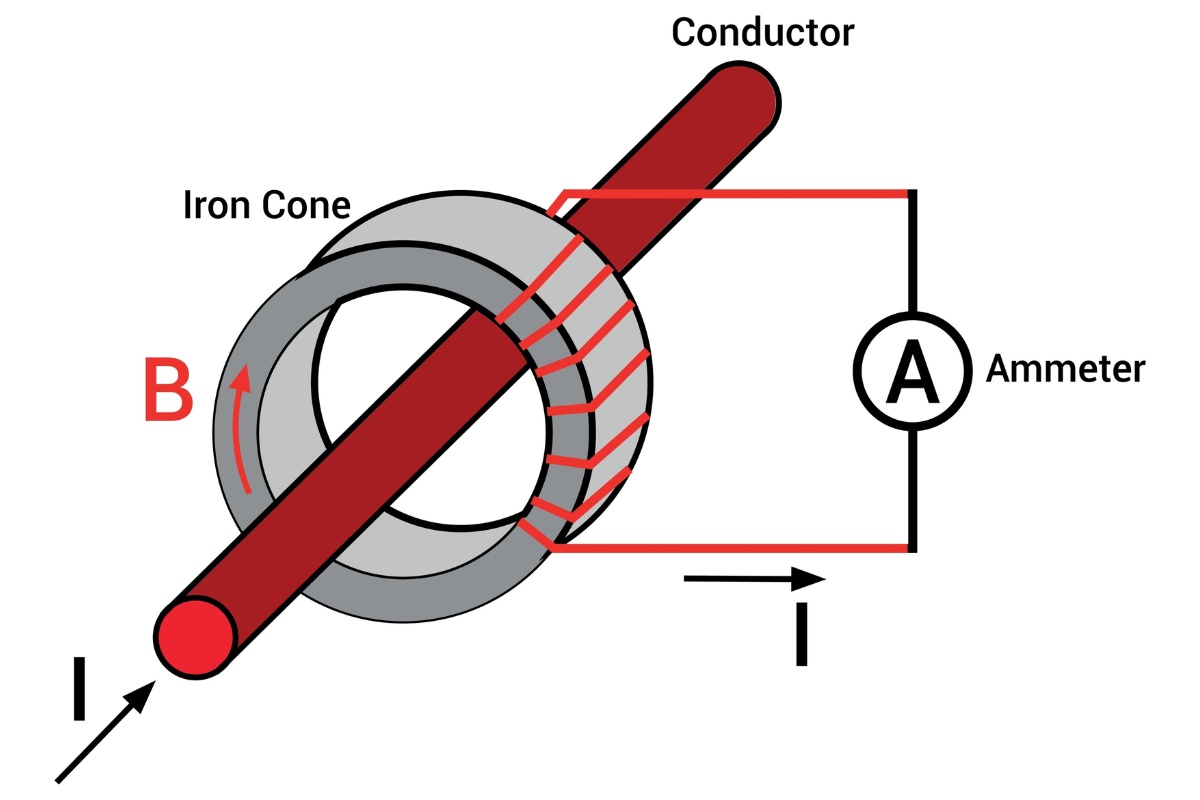

Đây là thông số đặc trưng quan trọng nhất để phân biệt biến dòng bảo vệ với biến dòng đo lường thông thường. Cấp bảo vệ của thiết bị thường được ký hiệu bằng các cụm tiêu chuẩn như 5P10, 5P20, 10P10, hay 10P20.

Để không bị nhầm lẫn khi lựa chọn, bạn có thể giải mã ký hiệu này theo quy tắc dòng chảy kỹ thuật dưới đây:

• Chữ “P” (Protection): Ký hiệu viết tắt khẳng định đây là dòng sản phẩm chuyên dụng cho mục đích bảo vệ hệ thống.
• Con số đứng trước chữ P (5 hoặc 10): Thể hiện phần trăm sai số dòng điện tổng hợp tối đa cho phép (5% hoặc 10%) khi hệ thống xảy ra sự cố.
• Con số đứng sau chữ P (10 hoặc 20): Gọi là hệ số giới hạn độ chính xác (Accuracy Limit Factor – ALF). Con số này cho biết dòng sơ cấp có thể tăng vọt lên gấp bao nhiêu lần dòng định mức (10 lần hoặc 20 lần) mà lõi từ vẫn chống bão hòa tốt, giữ được độ tuyến tính để rơ le đo lường chuẩn xác.

>> Ví dụ thực tế: Khi bạn chọn mua biến dòng có thông số 5P20, điều này đồng nghĩa với việc: Nếu dòng điện trong mạch vọt lên gấp 20 lần dòng định mức, sai số dòng thứ cấp xuất ra trả về cho rơ le vẫn đảm bảo giữ ở mức nhỏ hơn 5%. Chỉ số ALF này càng cao thì “tấm khiên” bảo vệ hệ thống của bạn càng vững vàng trước các kịch bản ngắn mạch nghiêm trọng.

Ứng dụng thực tế của biến dòng bảo vệ trong hệ thống điện

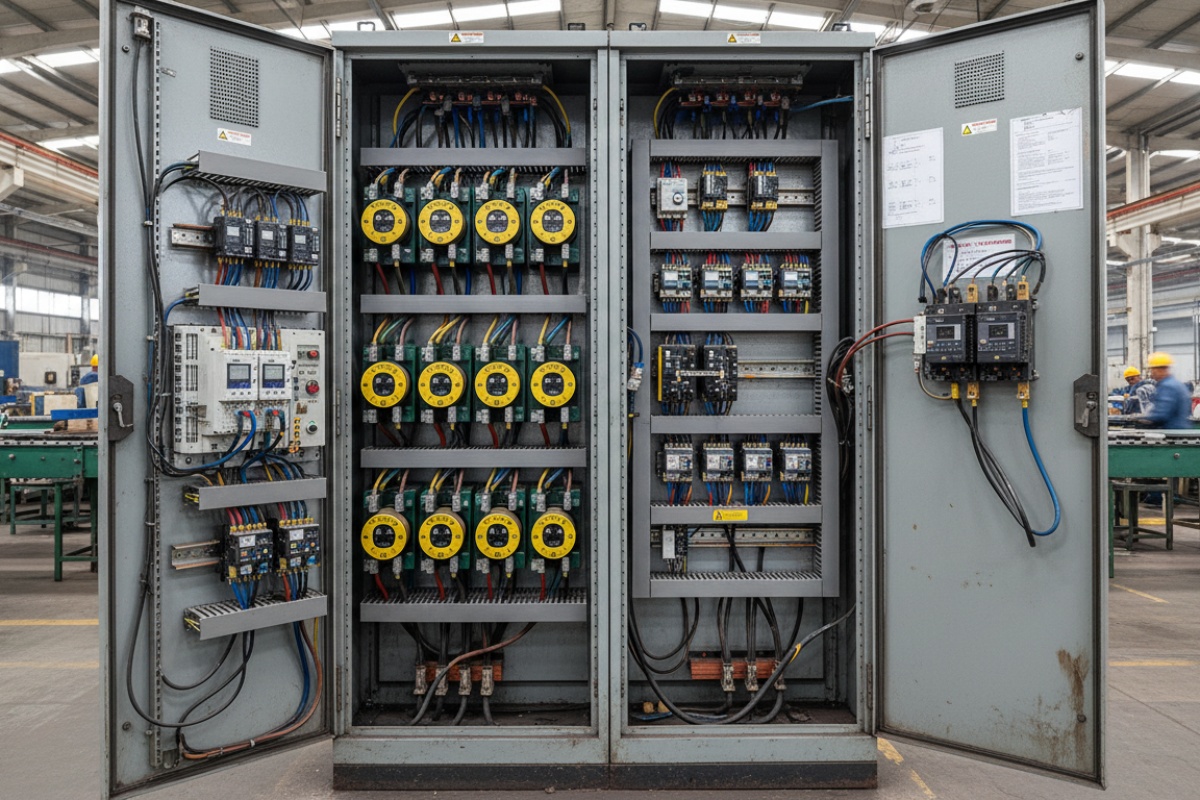

Trong các hạ tầng điện công nghiệp, biến dòng bảo vệ được ví như “mắt thần” liên tục giám sát tình trạng sức khỏe của mạng lưới. Chúng thường được lắp đặt ngay tại các cực của máy cắt hoặc đầu vào của đường dây tải điện chính trong các trạm biến áp trung – cao thế, hoặc ngay trong tủ điện phân phối tổng (MSB) của các nhà máy sản xuất vĩ mô.

Ứng dụng thực tế của dòng thiết bị này được thể hiện rõ nét qua các nhiệm vụ trọng yếu sau:

• Cấp nguồn dữ liệu cho hệ thống Rơ le (Relay): Cung cấp chính xác dòng điện thứ cấp theo thời gian thực cho các dòng rơ le bảo vệ quá dòng (Overcurrent), rơ le dòng rò/chạm đất (Earth Fault) hoặc rơ le khoảng cách.
• Phối hợp cô lập vùng sự cố: Khi lưới điện xảy ra đoản mạch, tín hiệu từ biến dòng truyền về sẽ giúp rơ le kích hoạt cuộn cắt của máy cắt (ACB/VCB), lập tức ngắt mạch dòng điện lỗi trong vài mili giây để bảo vệ vùng điện khỏe mạnh xung quanh.
• Chống chịu dòng xung kích lớn: Đảm bảo hệ thống điều khiển trung tâm không bị “báo mù” hoặc nhận diện sai lệch khi các động cơ công suất lớn khởi động (dòng inrush) hoặc khi có sét đánh lan truyền trên đường dây.

Hướng dẫn cách chọn biến dòng bảo vệ phù hợp với nhu cầu

Để lựa chọn biến dòng bảo vệ PCT chuẩn xác giúp hệ thống rơ le cắt sự cố tức thì, kỹ sư cần tuân thủ quy trình 4 bước cốt lõi sau:

Chọn tỷ số biến dòng (Ratio) theo tải thực tế

Xác định dòng định mức của tải để chọn dòng sơ cấp phù hợp, tránh chọn quá lớn làm giảm độ nhạy của rơ le.

>> Mẹo chọn nhanh: Chọn dòng sơ cấp của CT lớn hơn dòng tải thực tế từ 20% đến 50% (Ví dụ: Tải 220A nên chọn dòng PCT 300/5A).

Chọn cấp chính xác và hệ số ALF theo dòng ngắn mạch

Căn cứ vào dòng ngắn mạch lớn nhất tại điểm lắp đặt để chọn hệ số ALF (10, 20 hay 30). Tại các vị trí gần nguồn tổng hay trạm biến áp, bắt buộc phải ưu tiên cấp bảo vệ cao như 5P20 hoặc 10P20 để lõi từ không bị bão hòa khi xảy ra đoản mạch nghiêm trọng.

Kiểm tra kích thước cửa sổ xuyên cáp/thanh cái

Đối với dòng PCT đúc nhựa hay epoxy, bạn phải đo chính xác đường kính lỗ trong. Hãy đảm bảo ô cửa sổ này vừa vặn và có khoảng cách an toàn với tiết diện thanh cái đồng (busbar) hoặc bó cáp động lực đi xuyên tâm.

Tính toán dung lượng định mức (Burden – VA)

Tổng trở mạch thứ cấp (gồm điện trở dây dẫn tín hiệu và trở kháng nội của rơ le) tuyệt đối không được vượt quá dung lượng định mức ghi trên nhãn CT (5VA, 10VA, 15VA). Nếu vượt quá, thiết bị sẽ bị sai số lớn và rơ le sẽ hoạt động sai lệch.

>> Lời khuyên từ KDE Electric: Hãy bóc tách vật tư theo nguyên tắc phân tầng: Ưu tiên dòng chống bão hòa cao 5P20 cho tủ tổng MSB, và giảm xuống 5P10 hoặc 10P10 cho các nhánh tải nhỏ phía sau để tối ưu chi phí.

Kết luận

Tóm lại, biến dòng bảo vệ chính là mắt xích cốt lõi không thể thiếu giúp hệ thống rơ le nhận diện chính xác sự cố để ngắt mạch kịp thời, bảo vệ an toàn tuyệt đối cho toàn bộ công trình. Để được tư vấn kỹ thuật chuyên sâu và nhận báo giá các dòng thiết bị đạt chuẩn chất lượng cao nhất, quý khách vui lòng liên hệ hotline 0936 011 818 của KDE Electric.
