Ổ cắm điện tủ rack là gì? Giải pháp quản lý nguồn thông minh cho hệ thống mạng

Ổ cắm điện tủ rack là phụ kiện không thể thiếu để cung cấp nguồn điện bền bỉ và an toàn cho các thiết bị máy chủ, viễn thông. Với thiết kế chuyên dụng chịu tải cao, thiết bị này vượt xa các loại ổ cắm thông thường nhờ khả năng phòng chống cháy nổ tuyệt đối trong môi trường Data Center. Bài viết dưới đây của KDE Electric sẽ phân tích chi tiết từ thông số kỹ thuật đến các bước lắp đặt chuẩn xác nhất dành cho kỹ thuật viên.

Ổ cắm điện tủ rack là gì và tại sao cần thiết cho hệ thống mạng?

Ổ cắm điện tủ rack (hay thanh nguồn PDU – Power Distribution Unit) là thiết bị phân phối điện năng chuyên dụng, được thiết kế để lắp đặt cố định bên trong các tủ mạng (rack cabinet). Nhiệm vụ chính của thanh nguồn này là tiếp nhận điện năng từ hệ thống lưới điện hoặc bộ lưu điện (UPS), sau đó phân bổ an toàn đến các thiết bị như máy chủ (server), switch, router và firewall.

So với ổ cắm nhựa thông thường, ổ cắm chuyên dụng cho tủ rack được chế tạo từ vỏ hợp kim nhôm hoặc thép sơn tĩnh điện, kết hợp với lõi đồng dày giúp chịu tải cường độ cao liên tục mà không gây nóng chảy hay chập cháy.

Sự hiện diện của thiết bị này là điều kiện tiên quyết cho sự an toàn và hiệu suất của hệ thống nhờ các ưu điểm vượt trội:

• Đảm bảo an toàn tuyệt đối: Trong môi trường phòng máy chủ với mật độ điện năng cao, một thanh nguồn chất lượng giúp triệt tiêu nguy cơ hỏa hoạn, sập nguồn hay gián đoạn dịch vụ.
• Tối ưu hóa không gian: Với thiết kế chuẩn rack, thiết bị giúp quy hoạch đường dây nguồn gọn gàng, loại bỏ tình trạng dây cáp chằng chịt gây cản trở trong tủ mạng.
• Hỗ trợ tản nhiệt hiệu quả: Việc sắp xếp dây nguồn khoa học giúp luồng khí lạnh lưu thông tự nhiên, hỗ trợ các thiết bị phần cứng tản nhiệt tốt hơn, từ đó kéo dài tuổi thọ vận hành bền bỉ.

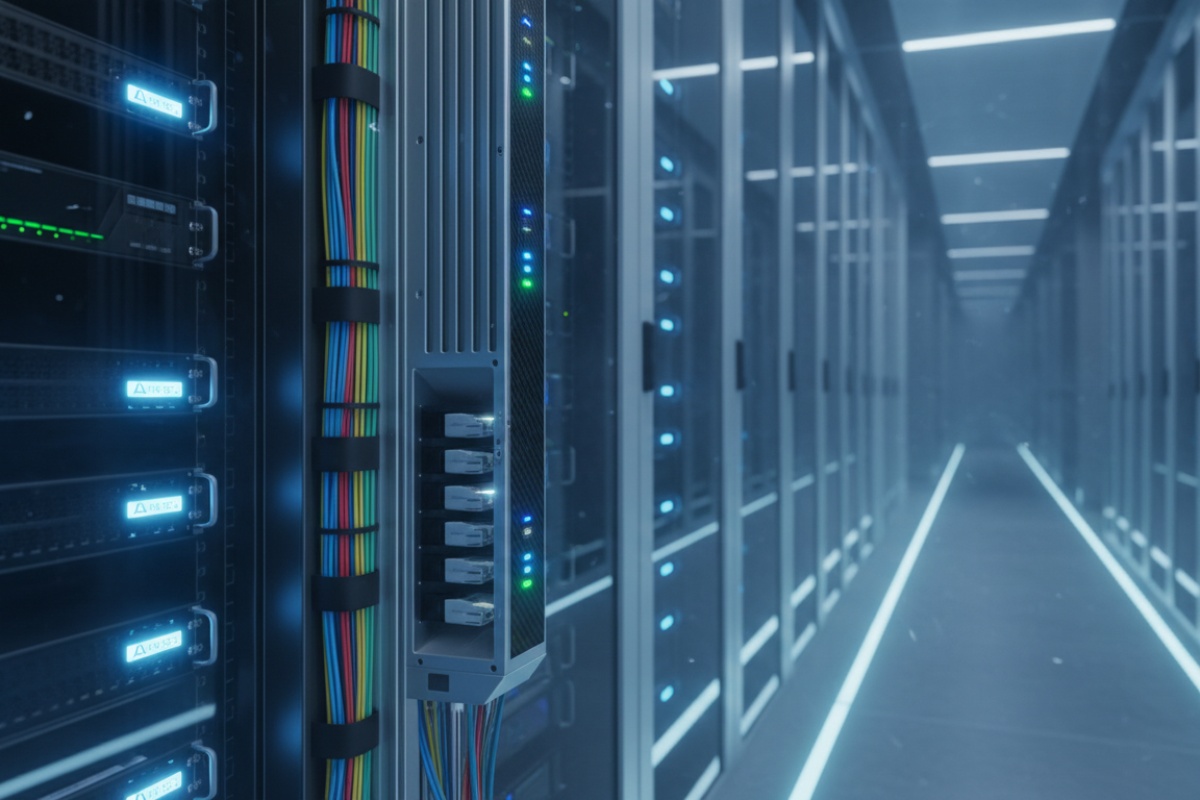

Phân loại các dòng ổ cắm điện tủ rack phổ biến hiện nay

Tùy vào quy mô hệ thống từ văn phòng nhỏ đến Trung tâm dữ liệu (Data Center) quốc tế, ổ cắm điện tủ rack được chia thành các dòng chính sau:

Basic PDU (Thanh nguồn cơ bản)

Đây là dòng sản phẩm phổ biến nhất, tập trung hoàn toàn vào nhiệm vụ phân phối điện năng an toàn.

• Đặc điểm: Không tích hợp mạch điện tử thông minh, cấu tạo thuần cơ khí bền bỉ.
• Ưu điểm: Giá thành rẻ, độ bền cực cao, ít hỏng vặt.
• Ứng dụng: Rất phù hợp cho tủ rack treo tường (wall-mount rack) có không gian hạn chế. Trong đó, loại thanh pdu nguồn cho tủ rack loại 6 port kích thước chuẩn 1U (19 inch) là lựa chọn hoàn hảo để cấp nguồn cho các thiết bị cốt lõi mà không chiếm dụng diện tích.

Metered PDU (Thanh nguồn có đồng hồ đo)

Dòng thiết bị này được nâng cấp thêm màn hình kỹ thuật số hiển thị thông số điện năng tức thời.

• Tính năng: Hiển thị cường độ dòng điện (Ampe) và điện áp (Volt) đang tiêu thụ.
• Lợi ích: Giúp quản trị viên kiểm soát ngưỡng chịu tải, ngăn chặn việc cắm thêm thiết bị gây quá tải và sập cầu dao tổng.

Switched PDU (Thanh nguồn thông minh)

Đây là giải pháp cao cấp dành cho các hệ thống yêu cầu quản trị từ xa hiện đại.

• Tính năng: Tích hợp kết nối mạng LAN và giao diện quản lý web.
• Lợi ích: Cho phép kỹ sư IT bật/tắt hoặc khởi động lại từng máy chủ bị treo từ xa hàng ngàn kilomet, giúp tiết kiệm thời gian và chi phí vận hành.

Dòng lai Hybrid (Ứng dụng mô-đun công nghiệp)

Một xu hướng mới là việc tích hợp các mô-đun từ tủ điện ổ cắm công nghiệp vào tủ viễn thông. Giải pháp lai này mang lại độ linh hoạt cực cao, đặc biệt hữu ích cho các tác vụ bảo trì chuyên sâu và các hệ thống yêu cầu tiêu chuẩn chịu tải đặc biệt của ngành điện công nghiệp.

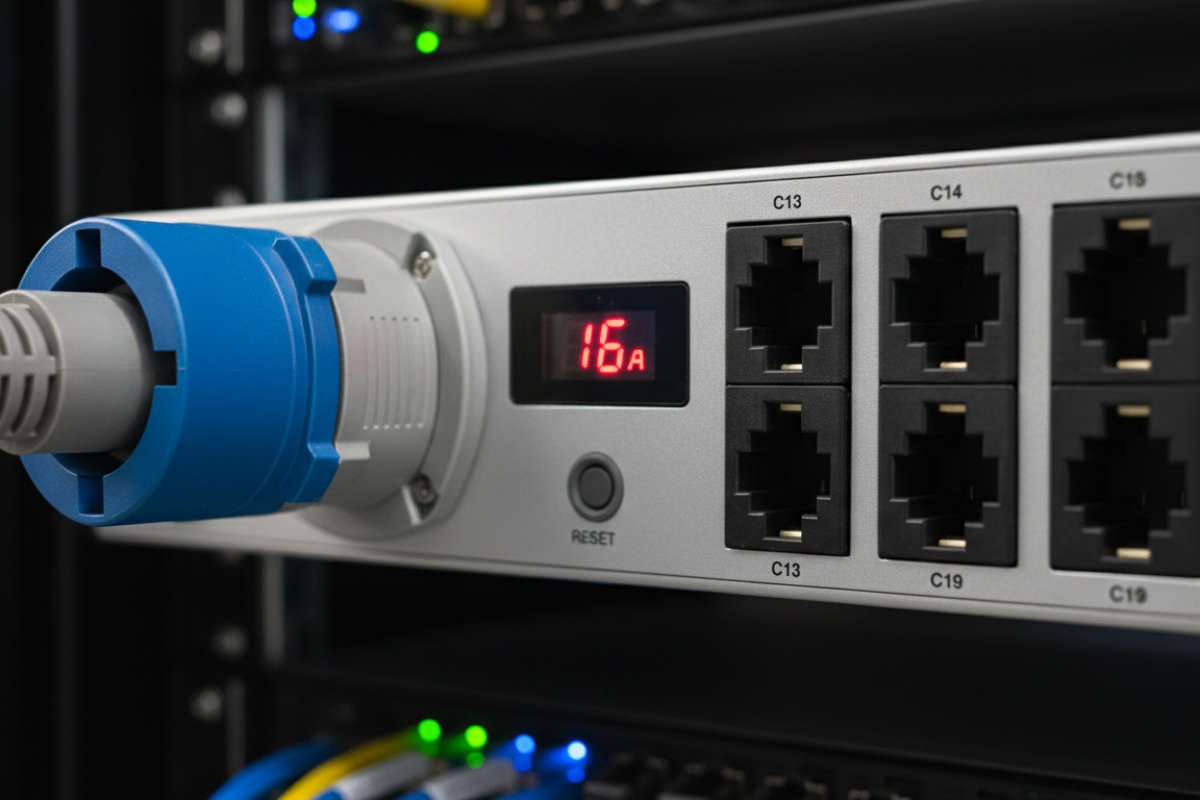

Những thông số kỹ thuật quan trọng khi chọn ổ cắm điện tủ rack

Để lựa chọn ổ cắm điện tủ rack phù hợp cho phòng máy, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau để đảm bảo hệ thống vận hành ổn định và an toàn tuyệt đối:

Cường độ dòng điện và Điện áp

Đây là yếu tố quyết định khả năng chịu tải của hệ thống.

• Phổ thông: Thường là loại 16A hoặc 32A, sử dụng nguồn 1 pha 220V.
• Chuyên dụng: Với hệ thống máy chủ mật độ cao (Blade Server), cần dùng thanh nguồn 3 pha (380V) hỗ trợ dòng lên đến 63A.

Chuẩn kết nối (Connector Types)

Thay vì chuẩn đa năng, môi trường IT ưu tiên các chuẩn IEC để đảm bảo tiếp xúc chắc chắn:

• IEC C13: Dành cho máy chủ và Switch thông thường.
• IEC C19: Dành cho UPS hoặc máy chủ công suất lớn.

Hệ thống bảo vệ an toàn

Thiết bị tiêu chuẩn phải tích hợp các cơ chế bảo vệ chủ động:

• Cầu dao tự động (MCB): Ngắt mạch tức thì khi đoản mạch hoặc quá tải.
• Chống sét lan truyền (SPD): Bảo vệ bo mạch server khỏi các xung điện đột biến.

Tính đồng bộ với phụ kiện công nghiệp

Khi cần mở rộng, hãy chú ý thông số của ổ cắm gắn tủ điện tiêu chuẩn công nghiệp. Các loại này thường đạt mức 16A với vỏ nhựa chịu nhiệt cao, giúp duy trì tính đồng bộ và an toàn khi kết nối chung vào hệ thống tủ mạng.

Mẹo kỹ thuật: Việc lựa chọn đúng ổ cắm gắn tủ điện có chất lượng nhựa tốt sẽ giúp hệ thống chịu được môi trường nhiệt độ cao bên trong tủ rack, giảm thiểu rủi ro hỏa hoạn do quá nhiệt.

Lợi ích của việc sử dụng ổ cắm điện tủ rack chuyên dụng

Việc sử dụng ổ cắm điện tủ rack chuyên dụng (PDU) mang lại lợi ích cốt lõi là đảm bảo tính liên tục (Uptime) cho hệ thống, giúp máy chủ tránh khỏi rủi ro sụt áp và kéo dài tuổi thọ linh kiện. Tuy nhiên, để tối ưu hóa không gian làm việc, các kỹ sư hiện nay thường áp dụng giải pháp “Hybrid” thông minh:

Tối ưu hóa khả năng cấp nguồn

Thanh PDU chuẩn C13/C19 xử lý xuất sắc việc cấp nguồn cho server, nhưng lại gây khó khăn khi cần dùng phích cắm dân dụng (sạc laptop, máy hút bụi mini, KVM). Giải pháp là tích hợp thêm ổ cắm gắn thanh ray (DIN-rail socket) – một thiết bị vốn thuộc về mảng điện công nghiệp.

Linh hoạt và an toàn trong bảo trì

Bằng cách lắp một đoạn thanh ray nhỏ vào khung tủ rack, bạn có thể gắn thêm ổ cắm 3 chấu gắn thanh ray. Điều này mang lại nhiều ưu điểm:

• Có ngay điểm lấy điện đa năng cho các thiết bị ngoại vi mà không cần kéo dây loằng ngoằng từ ngoài vào.
• Tránh rủi ro rút nhầm phích cắm của máy chủ đang hoạt động trong quá trình thao tác.
• Quy hoạch không gian tủ mạng gọn gàng, chuẩn hóa theo phong cách tủ điện điều khiển hiện đại.

Hỗ trợ vận hành thông minh

Việc sử dụng thêm các loại ổ cắm gắn thanh ray không nhằm thay thế PDU chính mà đóng vai trò bổ trợ hoàn hảo. Sự kết hợp này giúp quá trình bảo trì, xử lý sự cố diễn ra suôn sẻ, biến tủ rack thành một hệ thống vừa mạnh mẽ về viễn thông, vừa linh hoạt về kỹ thuật điện.

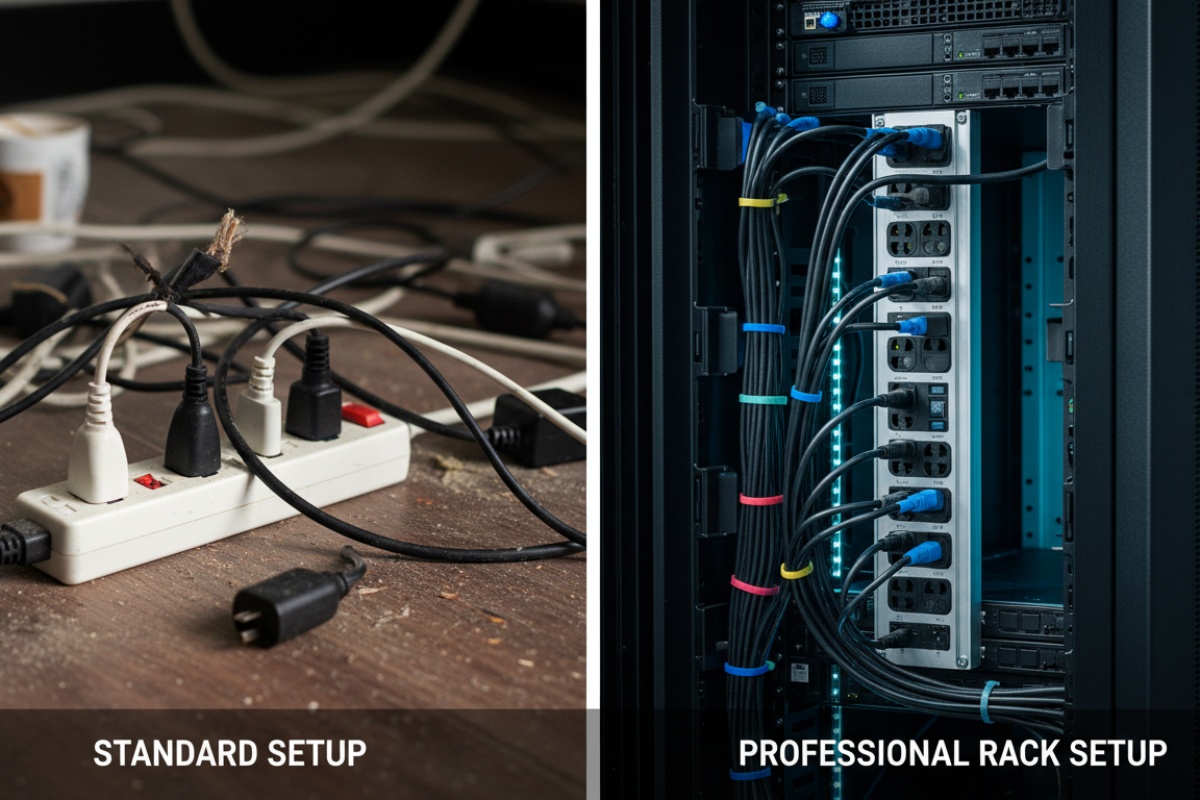

Hướng dẫn lắp đặt ổ cắm điện tủ rack an toàn và hiệu quả

Quy trình lắp đặt ổ cắm điện tủ rack đòi hỏi sự chuẩn xác để đảm bảo an toàn và tối ưu luồng khí tản nhiệt. Dưới đây là các bước thực hiện nhanh:

Vị trí lắp đặt thanh nguồn

• Thanh 1U: Bắt vít ngang ở đỉnh hoặc đáy tủ để không vướng máy chủ.
• Thanh 0U: Lắp dọc hông tủ giúp dây nguồn đi gọn sang hai bên, không cản gió làm mát.
• Cố định: Sử dụng bộ ốc cài (cage nuts) chuyên dụng để bắt chặt PDU vào khung thép.

Tích hợp nguồn phụ trợ chuyên nghiệp

Để phục vụ việc bảo trì (sạc laptop, KVM), bạn nên lắp thêm một ổ cắm gắn thanh ray (DIN-rail socket):

• Lắp ray: Cố định đoạn thanh ray DIN 35mm vào hông tủ bằng vít tự khoan.
• Gắn ổ cắm: Gài ổ cắm 3 chấu gắn thanh ray vào thanh nhôm cho đến khi nghe tiếng “tách” chắc chắn.
• Đấu nối: Nối dây qua Aptomat phụ hoặc nguồn chính, siết chặt đầu cos, tuyệt đối không dùng băng keo nối tay.

Quy hoạch cáp và chống nhiễu

• Gọn gàng: Dùng dây đai Velcro để bó cáp nguồn, tránh làm rối không gian.
• Chống nhiễu (EMI): Chạy cáp điện và cáp mạng ở hai bên đối diện của tủ rack để bảo vệ tín hiệu truyền tải dữ liệu.

Các thương hiệu ổ cắm điện tủ rack uy tín nhất thị trường

Dưới đây là danh sách các thương hiệu ổ cắm điện tủ rack uy tín, giúp bạn dễ dàng lựa chọn thiết bị phù hợp cho hệ thống của mình:

Thương hiệu PDU hàng đầu cho Data Center

• APC (Schneider Electric): “Ông vua” trong lĩnh vực hạ tầng viễn thông. PDU của APC nổi tiếng với độ bền kinh ngạc, thiết kế thông minh và khả năng quản lý từ xa ưu việt cho các doanh nghiệp lớn.
• CyberPower & Eaton: Cung cấp giải pháp nguồn với chi phí tối ưu hơn nhưng vẫn đầy đủ tính năng thông minh, đặc biệt là khả năng cảnh báo quá tải qua email rất nhạy bén.
• Vietrack & TMC: Các thương hiệu nội địa uy tín với dòng thanh nguồn vỏ thép sơn tĩnh điện cứng cáp, giá thành tốt, phù hợp cho quy mô vừa và nhỏ.

Giải pháp phụ trợ tối ưu từ KDE Electric

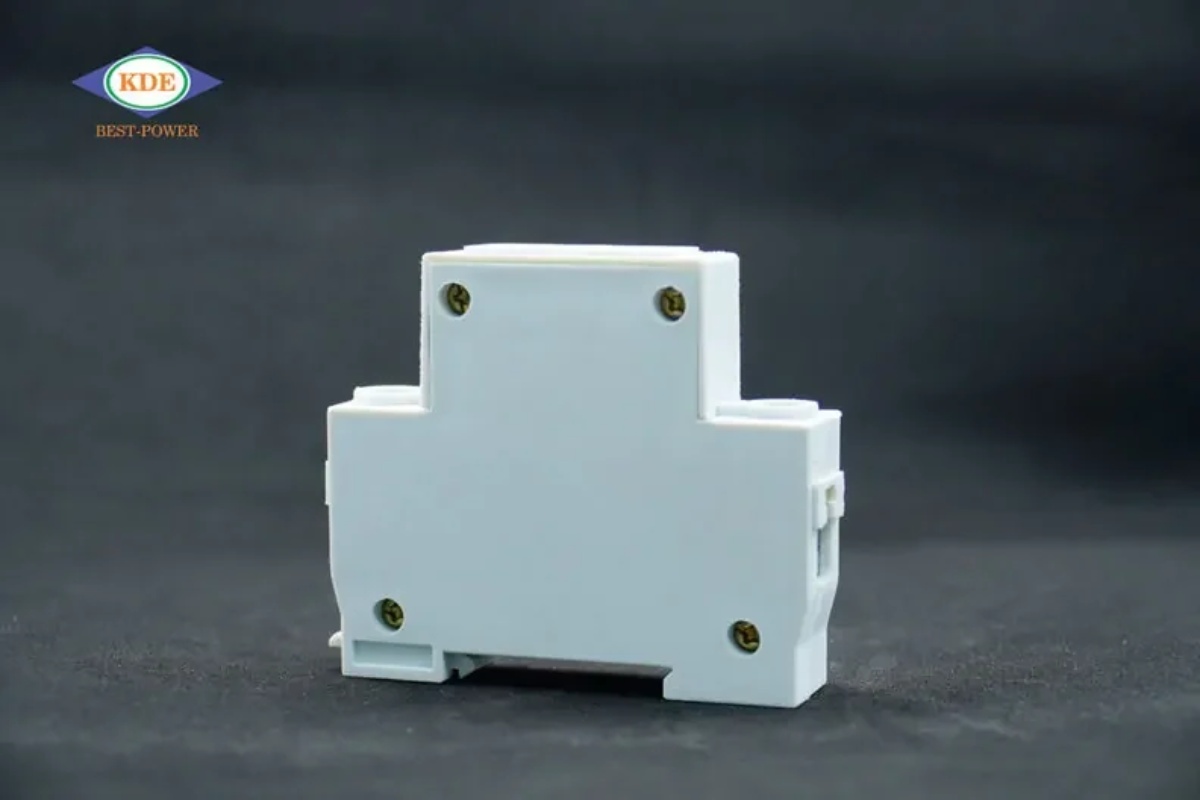

Để triển khai giải pháp “Hybrid” (kết hợp IT và công nghiệp), thay vì các loại ổ cắm cố định truyền thống, ổ cắm thanh ray KDE Electric đang trở thành xu hướng mới nhờ tính linh hoạt vượt trội:

• Linh hoạt tuyệt đối: Khác với các dòng gắn ray cố định của Schneider hay Panasonic, ổ cắm thanh ray KDE cho phép bạn trượt module đến bất kỳ vị trí nào trên thanh ray để sạc laptop hoặc cấp nguồn cho thiết bị bảo trì.
• An toàn chuẩn công nghiệp: Với cơ chế tiếp điểm thông minh và vỏ nhựa chống cháy cao cấp, sản phẩm đảm bảo cấp điện liên tục, ổn định và chịu tải tốt trong môi trường nhiệt độ cao của tủ rack.
• Đa năng: Tích hợp đa dạng từ ổ cắm 3 chấu đến cổng USB/Type-C, giúp lược bỏ hoàn toàn các loại dây nối kéo dài gây rối rắm.

Sự kết hợp hoàn hảo cho hệ thống chuyên nghiệp

Một hệ thống tủ rack hiện đại nên kết hợp thanh PDU chính hãng (như APC) làm nguồn lực chủ đạo, đi kèm với hệ thống ổ cắm thanh ray KDE Electric lắp dọc hông tủ làm nguồn phụ trợ. Sự kết hợp này giúp tối đa hóa công năng: vừa đảm bảo máy chủ vận hành 24/7, vừa tạo ra không gian làm việc cực kỳ linh hoạt và thẩm mỹ cho kỹ thuật viên.

Lưu ý quan trọng để chọn mua ổ cắm điện tủ rack chất lượng

Để chọn mua ổ cắm điện tủ rack (PDU) chất lượng và tránh lãng phí, bạn cần đặc biệt lưu ý các nguyên tắc cốt lõi sau:

• Dự phòng công suất: Hãy cộng tổng công suất (Watt) của toàn bộ thiết bị và nhân với hệ số an toàn 1.2. Việc dự phòng 20% giúp thanh nguồn không bị quá tải khi vận hành liên tục.
• Số lượng lỗ cắm: Xác định chính xác số lượng thiết bị để chọn đúng số lượng chân cắm chuẩn IEC C13 hoặc C19 phù hợp.
• Độ sẵn sàng cao: Với hệ thống quan trọng, nên trang bị 2 thanh PDU độc lập nối vào 2 nguồn điện khác nhau (điện lưới và UPS) để đảm bảo nguồn dự phòng (Redundant Power).
• Tuyệt đối không dùng ổ cắm dân dụng: Môi trường tủ rack luôn có nhiệt độ cao, dễ làm nhựa dân dụng bị giòn, chảy xệ, gây hỏa hoạn. Hãy luôn ưu tiên thanh PDU vỏ kim loại chuyên dụng để đảm bảo an toàn cháy nổ.

Kết luận

Lựa chọn đúng ổ cắm điện tủ rack là chìa khóa để bảo vệ hệ thống máy chủ và đảm bảo hạ tầng viễn thông luôn vận hành an toàn, ổn định. Để tối ưu hóa không gian và sự linh hoạt khi bảo trì, bạn nên kết hợp sử dụng các dòng thanh nguồn PDU chuyên dụng cùng hệ thống ổ cắm linh hoạt từ KDE Electric. Hãy liên hệ ngay KDE Electric hotline 0936 011 818 để được tư vấn các giải pháp cấp nguồn chuẩn công nghiệp với mức giá và chất lượng tốt nhất.
