Biến dòng lắp điện mặt trời: Vai trò, lợi ích và cơ chế hoạt động chi tiết

Trong kỷ nguyên số hóa, xu hướng giám sát điện năng đã dịch chuyển mạnh mẽ từ bám tải thụ động sang tích hợp sâu vào hệ thống quản lý năng lượng thông minh bằng AI. Để giải quyết triệt để vấn đề này, KDE Electric mang đến giải pháp tích hợp biến dòng lắp điện mặt trời (CT Solar) chuyên dụng. Thiết bị nhỏ gọn này chính là mắt xích cốt lõi trong các kiến trúc đo lường hiện đại, đóng vai trò quyết định giúp ngăn chặn dòng điện dư thừa đẩy ngược lên lưới quốc gia và tối ưu hóa hiệu suất toàn hệ thống.

Tổng quan về biến dòng lắp điện mặt trời (CT Solar)

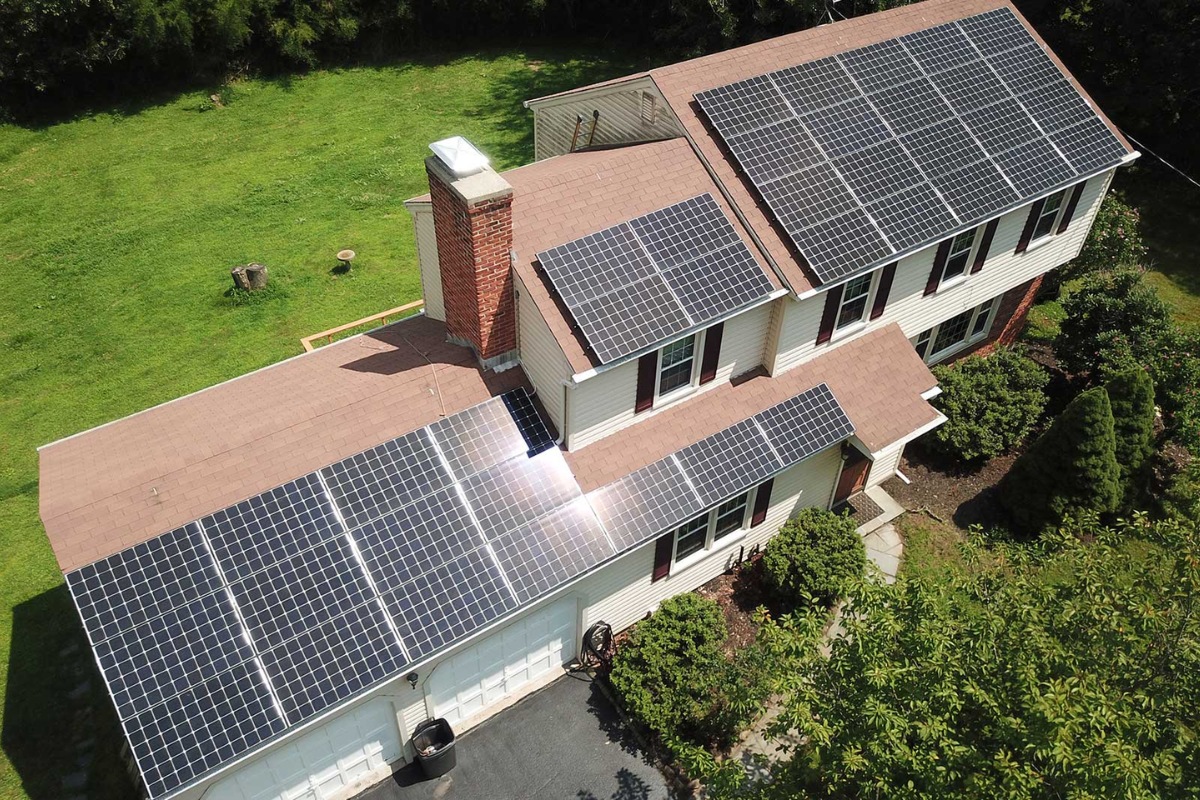

Biến dòng lắp điện mặt trời là gì?

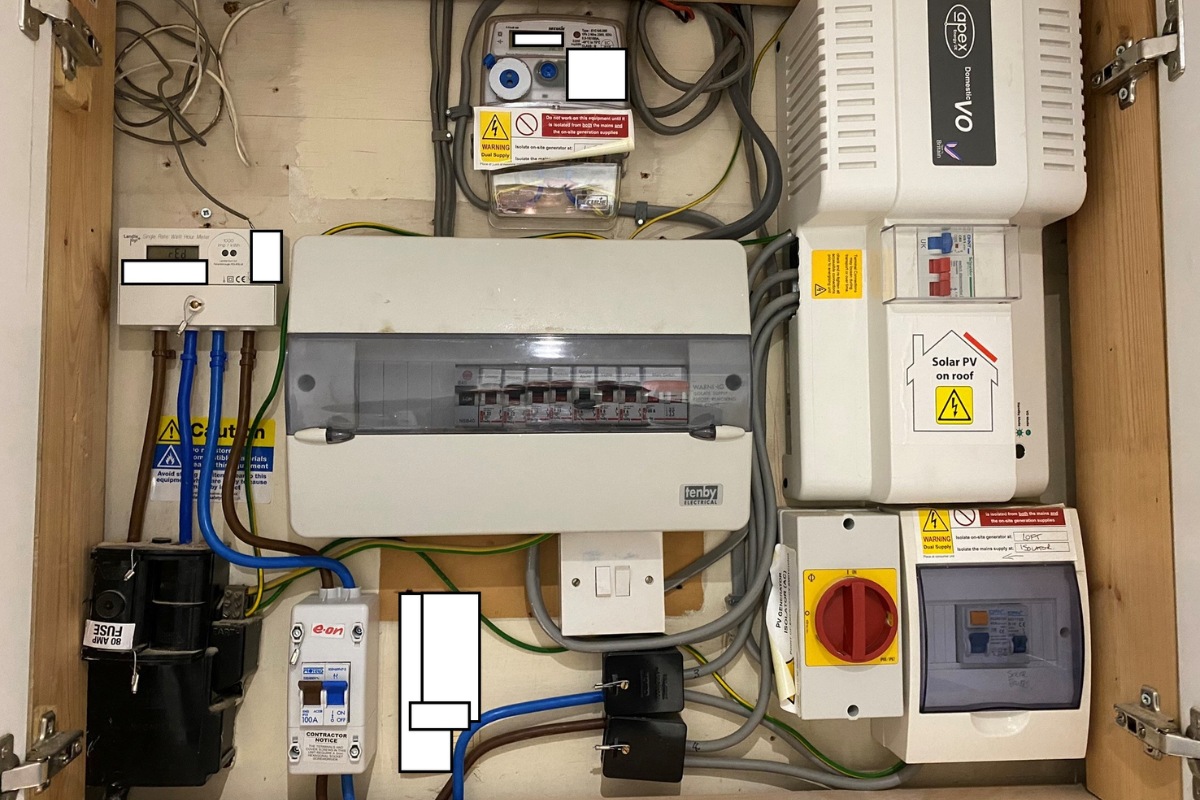

CT Solar (Current Transformer) là thiết bị biến đổi dòng điện có trị số lớn ở mạch sơ cấp thành dòng điện/điện áp có trị số nhỏ hơn theo tỷ lệ chuẩn hóa (5A, 1A hoặc 33.3mA) để cấp cho các thiết bị đo lường và điều khiển.

Trong hệ thống PV, CT Solar không chỉ hiển thị thông số mà đóng vai trò như một cảm biến dòng năng lượng, liên tục thu thập dữ liệu về cường độ và chiều dòng điện theo thời gian thực. Từ đó, giúp hệ thống nhận biết chính xác công trình đang mua điện từ lưới hay đang bán điện ngược ra ngoài.

Phân loại các dòng CT ngoài phổ biến hiện nay

Khi triển khai các giải pháp bám tải tại thực địa, các kỹ sư của KDE Electric thường phân chia các dòng CT ngoài thành hai loại cấu trúc cơ bản dựa trên phương thức lắp đặt cơ khí:

CT lõi đóng (Solid-core CT)

• Đặc điểm: Có lõi từ liền khối khép kín.
• Cách lắp đặt: Bắt buộc phải ngắt nguồn điện tổng, tháo rời đầu cáp động lực để luồn dây qua tâm CT.
• Ưu điểm: Độ chính xác cực cao (đạt Class 0.5 hoặc Class 0.5S), độ bền tốt, giá thành kinh tế.
• Nhược điểm: Thi công phức tạp, gây gián đoạn cấp điện trong quá trình lắp đặt.

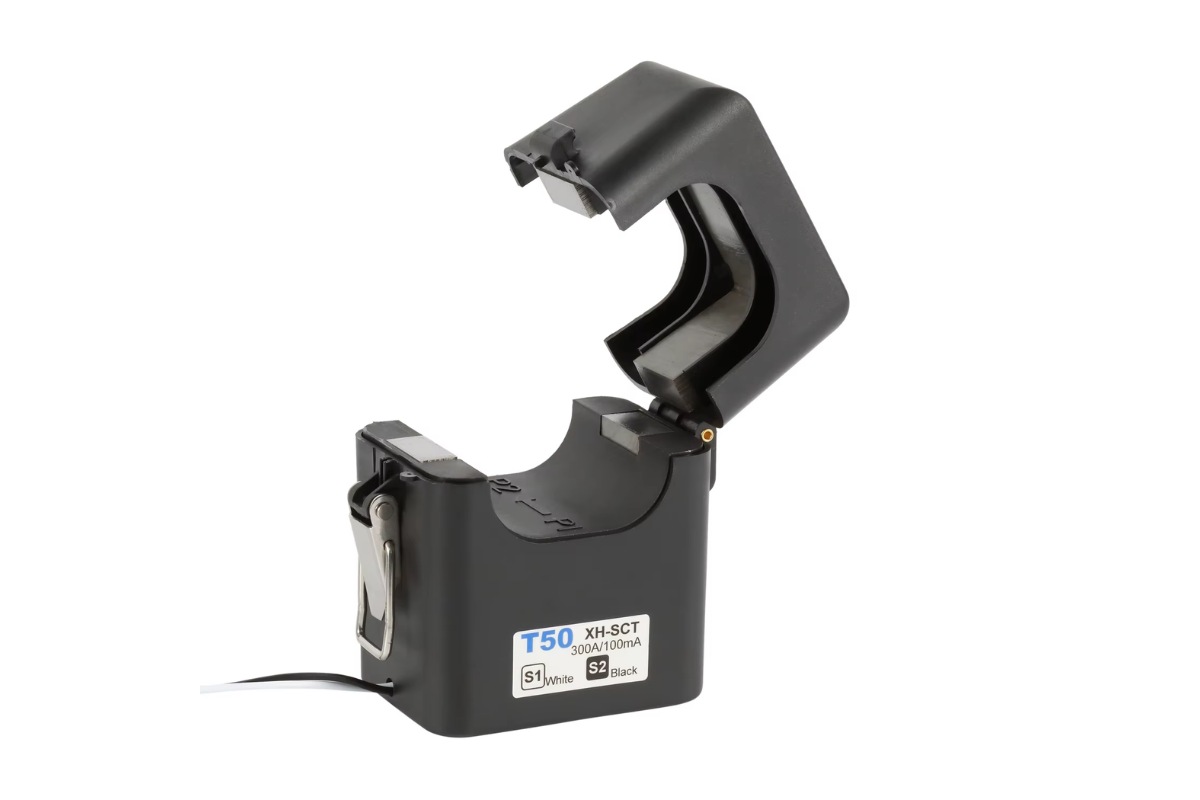

CT lõi hở (Split-core Current Transformer)

• Đặc điểm: Cấu trúc lõi từ tách làm hai nửa bản lề, có chốt nhấp mở.
• Cách lắp đặt: Kẹp trực tiếp lên sợi cáp động lực đang vận hành và đóng chốt lại.
• Ưu điểm: Không cần cắt dây hay cô lập nguồn điện, thi công an toàn, tiết kiệm tới 70% thời gian lắp đặt.
• Nhược điểm: Giá thành thường cao hơn loại lõi đóng cùng phân khúc chính xác.

Vai trò cốt lõi của CT bám tải trong giải pháp chống tải ngược

Tại sao hệ thống PV hiện nay bắt buộc phải dùng CT bám tải?

Hiện nay, khi tải tiêu thụ trong nhà giảm thấp hơn sản lượng pin mặt trời sinh ra (ví dụ giờ nghỉ trưa), lượng điện dư thừa sẽ tự động tràn ngược ra lưới điện quốc gia. Nếu không lắp CT bám tải để ghim công suất inverter kịp thời, các công tơ điện tử một chiều thế hệ mới của EVN sẽ ghi nhận nhầm dòng điện ngược này là điện năng tiêu thụ, buộc chủ đầu tư phải trả tiền oan cho chính lượng điện sạch mình làm ra. Bạn có thể tìm hiểu thêm về các quy định vận hành và giải pháp chống phát ngược tại Quy định lắp đặt điện mặt trời mái nhà của EVN.

Nếu không giới hạn công suất phát, vào giờ nắng đỉnh điểm nhưng tải tiêu thụ giảm (giờ nghỉ trưa), điện thừa sẽ tràn ngược ra lưới điện công cộng. Điều này dẫn đến thiệt hại tài chính kép:

Công tơ điện tử thế hệ mới của EVN sẽ ghi nhận dòng điện ngược này là điện năng tiêu thụ của tòa nhà. Chủ đầu tư phải trả tiền cho chính lượng điện sạch mình làm ra và đẩy đi.

Giải pháp: Cấu hình hệ thống hòa lưới bám tải (Zero Export) sử dụng CT ngoài là phương án tối ưu để khai thác điện mặt trời hợp pháp mà hoàn toàn “vô hình” với lưới điện.

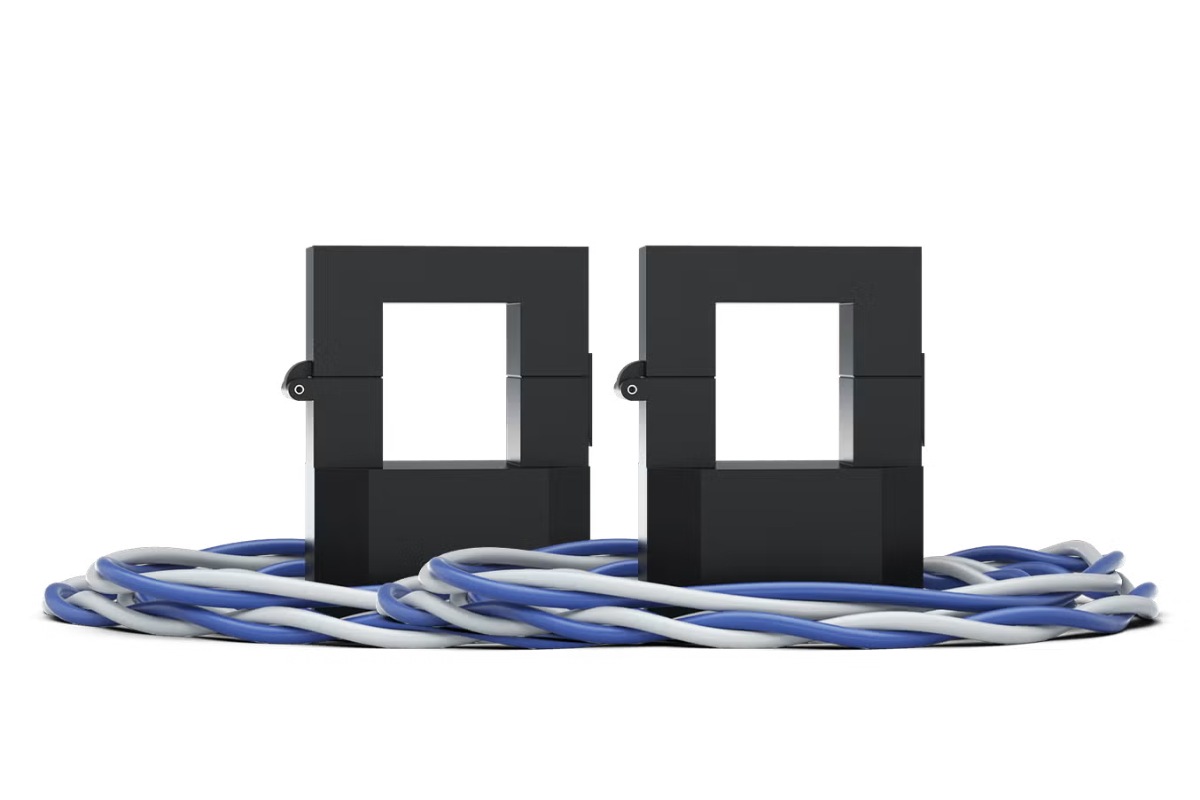

Cơ chế hoạt động của thiết bị zero export phối hợp cùng CT solar

Hệ thống hoạt động như một vòng lặp điều khiển kín, trong đó Inverter/Bộ điều khiển là bộ não, còn CT bám tải là cảm biến thu thập dữ liệu.

Bước 1: Đo lường tại điểm mở đầu (Vị trí tổng)

• CT bám tải được kẹp ngay sau MCB/MCCB tổng của tủ điện chính (điểm giao cắt giữa điện lưới và điện nội bộ).
• CT đo từ trường biến thiên, gửi tín hiệu về Smart Meter để tính toán công suất thực tế và xác định chiều dòng điện, sau đó truyền dữ liệu về Inverter sau mỗi vài mili giây.

Bước 2: Điều tiết công suất Inverter theo thời gian thực

Thuật toán luôn duy trì nguyên lý cân bằng:

P tải = P Inverter + P lưới

nhằm giữ công suất tại điểm đo CT luôn = 0 (không cho điện chảy ngược ra lưới).

• Khi Tải > Solar: (Ví dụ: Tải cần 10kW, Solar phát 6kW). CT ghi nhận thiếu 4kW lấy từ lưới. Inverter tiếp tục phát tối đa 100% công suất (6kW), 4kW còn lại tự động bù từ lưới.
• Khi Tải giảm đột ngột < Solar: (Ví dụ: Tải giảm từ 10kW xuống 2kW, Solar có thể phát 8kW). Điện thừa (6kW) có xu hướng tràn ra lưới. CT ngay lập tức phát hiện dòng điện bị đảo chiều, phát tín hiệu khẩn cấp. Inverter lập tức ghìm công suất đầu ra xuống đúng 2kW để vừa khít với tải, triệt tiêu hoàn toàn lượng điện dư thừa.

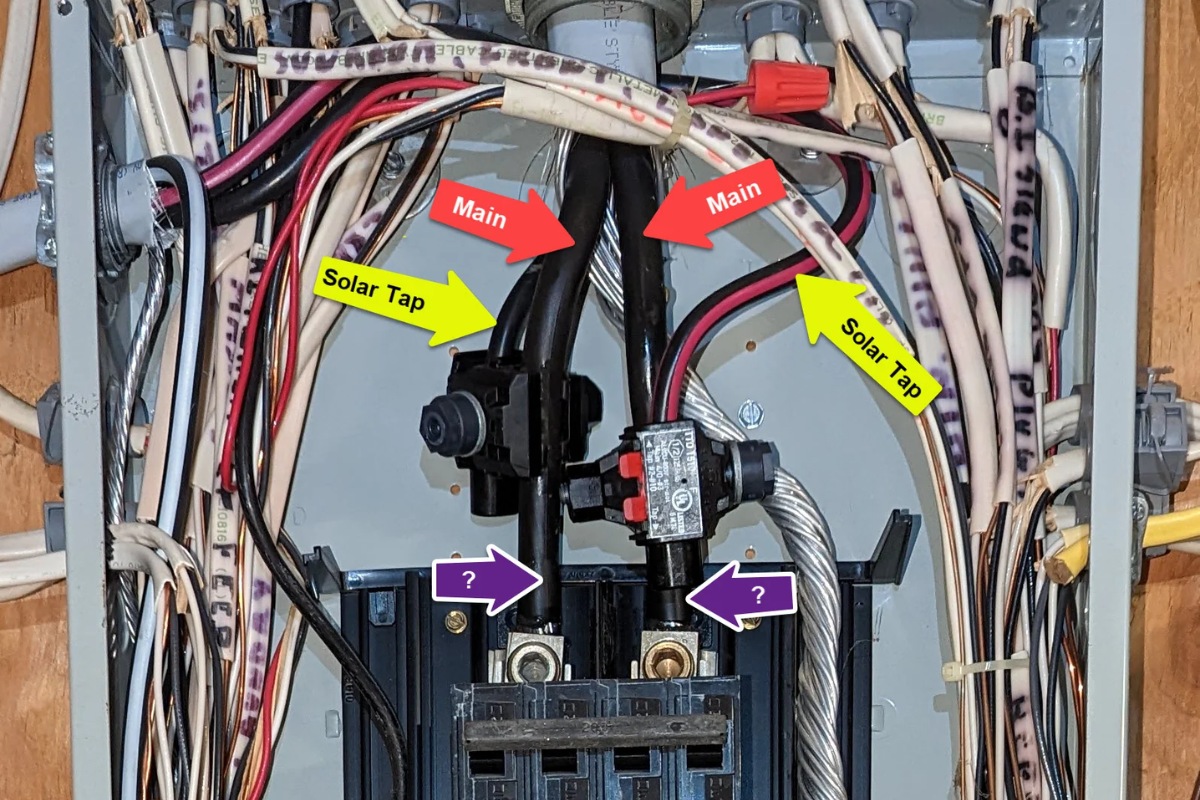

Mối liên hệ giữa CT ngoài và hệ thống giám sát năng lượng mặt trời

Như đã phân tích chuyên sâu trong giải pháp hệ thống giám sát điện năng toàn diện, nhiều người vận hành hiện nay chỉ quan tâm đến sản lượng phát ra của Inverter. Tuy nhiên, thông số đó chỉ phản ánh một nửa bức tranh năng lượng.

Để quản lý chi phí hiệu quả, doanh nghiệp cần biết rõ: Điện mặt trời tiêu thụ vào giờ nào? Tỷ lệ tự dùng là bao nhiêu? Phải mua thêm bao nhiêu điện lưới?

CT ngoài (đặc biệt là biến dòng kẹp) chính là “mắt thần” phần cứng giúp giải quyết bài toán này. Kết hợp với bộ giám sát, CT giúp bóc tách luồng điện thành 3 chỉ số độc lập:

• Solar Production: Sản lượng điện mặt trời sinh ra.
• Consumption: Tổng công suất tiêu thụ của các thiết bị (tải).
• Grid Import/Export: Lượng điện giao nhận (mua/bán) với lưới điện.

Cốt lõi: Không có CT tại mạch rẽ và mạch tổng, phần mềm giám sát sẽ bị “mù” trước biến động của tải nội bộ, biến hệ thống thành bộ ghi dữ liệu tĩnh vô giá trị.

Lợi ích cốt lõi khi tích hợp CT

• Tối ưu hóa biểu đồ phụ tải (Load Profile): Trực quan hóa tương quan giữa đỉnh phát điện và đỉnh tiêu thụ. Người quản lý có thể chủ động dịch chuyển lịch vận hành thiết bị lớn vào khung giờ nắng tốt để tối đa hóa dùng điện miễn phí.
• Cảnh báo sớm và bảo trì dự báo: Phân tích dòng điện từ CT liên tục để phát hiện lệch pha, sụt áp, dòng rò. (Ví dụ: Sử dụng biến dòng chính xác cao Class 0.5 giúp ngăn ngừa sớm sự cố cháy hỏng động cơ 3 pha).
• Đánh giá ROI chính xác: Cung cấp số liệu tài chính minh bạch về số tiền điện thực tế tiết kiệm được, làm cơ sở hoạch định mở rộng hệ thống.

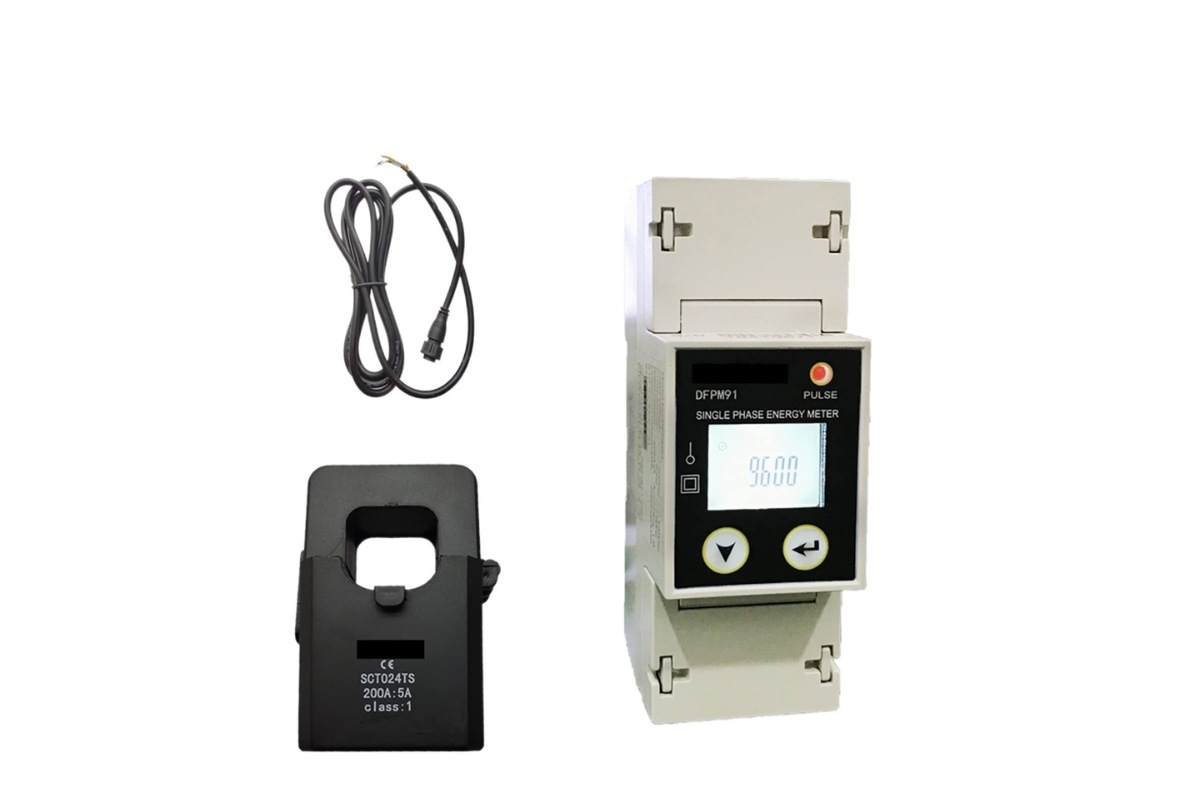

Hướng dẫn lựa chọn biến dòng lắp điện mặt trời chuẩn kỹ thuật

Tiêu chí chọn thông số CT bám tải phù hợp

Việc lựa chọn sai thông số kỹ thuật của CT ngoài không chỉ khiến hệ thống đo lường sai lệch mà còn có thể làm hư hỏng cấu trúc bo mạch của các thiết bị đo đầu cuối. Để đảm bảo hệ thống giám sát năng lượng mặt trời vận hành ổn định, các kỹ sư điện cần tuân thủ nghiêm ngặt ba tiêu chí cốt lõi sau:

• Tỷ số biến dòng (CT Ratio): Chọn dòng sơ cấp lớn hơn dòng tải tối đa thực tế từ 20% – 50% (dựa theo CB tổng). Tránh chọn CT quá lớn (ví dụ: tải tối đa 20A nhưng chọn CT 400A) vì tín hiệu sinh ra sẽ cực kỳ nhỏ, nằm dưới ngưỡng nhạy của bộ đọc và gây sai số khổng lồ.
• Cấp chính xác (Accuracy Class): Nên chọn loại Class 0.5 hoặc tối thiểu phải đạt Class 1.0 theo tiêu chuẩn IEC 61869-2 để biến tần phản ứng kịp thời trước các biến động công suất siêu nhỏ, giúp triệt tiêu tối đa dòng điện dư thừa.

• Kích thước cửa sổ luồn dây (Window Size): Đường kính lỗ bên trong phải vừa vặn với tiết diện cáp động lực. Với dòng CT lõi hở, một khoảng hở không khí rất nhỏ dù chỉ <0.1mm cũng có thể làm sụt giảm tuyến tính từ trường, gây sai số phép đo từ 10% – 30%.

Lưu ý về khoảng cách và dây tín hiệu từ CT ngoài đến Inverter

• Sử dụng cáp chống nhiễu (STP): Bắt buộc dùng cáp xoắn đôi có bọc chống nhiễu để triệt tiêu từ trường tự cảm từ các đường cáp động lực chạy song song, ngăn chặn sóng vô tuyến và nhiễu cao tần (RFI/EMI).
• Chọn đúng tiết diện dây dẫn: Ngăn ngừa sụt áp và quá tải công suất danh định (Burden) của CT. Khoảng cách <10m dùng dây 0.75 mm²; từ 10m – 50m bắt buộc nâng lên dây 1.5 mm² hoặc 2.5 mm².
• Nối đất một đầu (Single-point Grounding): Chỉ tiếp địa lớp lưới chống nhiễu tại một đầu duy nhất (thường ở phía tủ Meter/Inverter). Không nối đất cả hai đầu vì sẽ tạo ra vòng lặp dòng đất (Ground Loop), gây nhiễu loạn dữ liệu bám tải trên bộ giám sát.

Quy trình lắp đặt và những sai lầm kinh điển gây lỗi hệ thống

• Bước 1: Ngắt điện an toàn: Ngắt MCB/MCCB tổng cấp vào tòa nhà. Dùng bút thử hoặc đồng hồ đo điện đa năng kiểm tra lại để đảm bảo thanh cái và cáp động lực hoàn toàn mất điện.
• Bước 2: Kẹp CT đúng chiều: Xác định đúng dây pha, kẹp CT ngoài lên từng pha sao cho mũi tên trên thân CT hướng từ Lưới điện EVN → Tải tiêu thụ.
• Bước 3: Đấu dây tín hiệu: Kết nối dây thứ cấp (S1-S2) về chân nhận dòng trên Smart Meter/Inverter. Lưu ý: Không để hở mạch thứ cấp của CT 5A khi mạch sơ cấp đang có điện vì dễ sinh cao áp gây cháy nổ.
• Bước 4: Cấu hình phần mềm: Bật nguồn hệ thống, truy cập App/Web quản trị của Inverter, nhập chính xác tỷ số biến dòng (CT Ratio) và kích hoạt chế độ Zero Export.

Các lỗi thường gặp & cách khắc phục

• Lỗi kẹp ngược chiều mũi tên CT:

• • Hệ quả: Inverter hiểu nhầm hệ thống đang phát ngược điện ra lưới nên lập tức bóp công suất phát về 0W (dù trời nắng to và tải đang cần điện).
  • Khắc phục: Đảo ngược lại chiều kẹp vật lý của CT hoặc cài đặt đảo chiều phần mềm (CT Reverse) trên App của Inverter.

• Lỗi nhầm pha (Hệ 3 pha):

• • Hệ quả: Kẹp CT vào pha A nhưng đấu dây tín hiệu vào cổng pha B trên Meter. Lệch pha 120° làm thuật toán tính sai hệ số công suất, báo công suất âm hoặc lỗi hệ thống, khiến tính năng bám tải chạy chập chờn.
  • Khắc phục: Sử dụng dây tín hiệu phân màu rõ ràng cho từng pha; đo thông mạch từ vị trí kẹp CT về đến cầu đấu của đồng hồ để đảm bảo đồng pha tuyệt đối giữa mạch dòng và mạch áp.

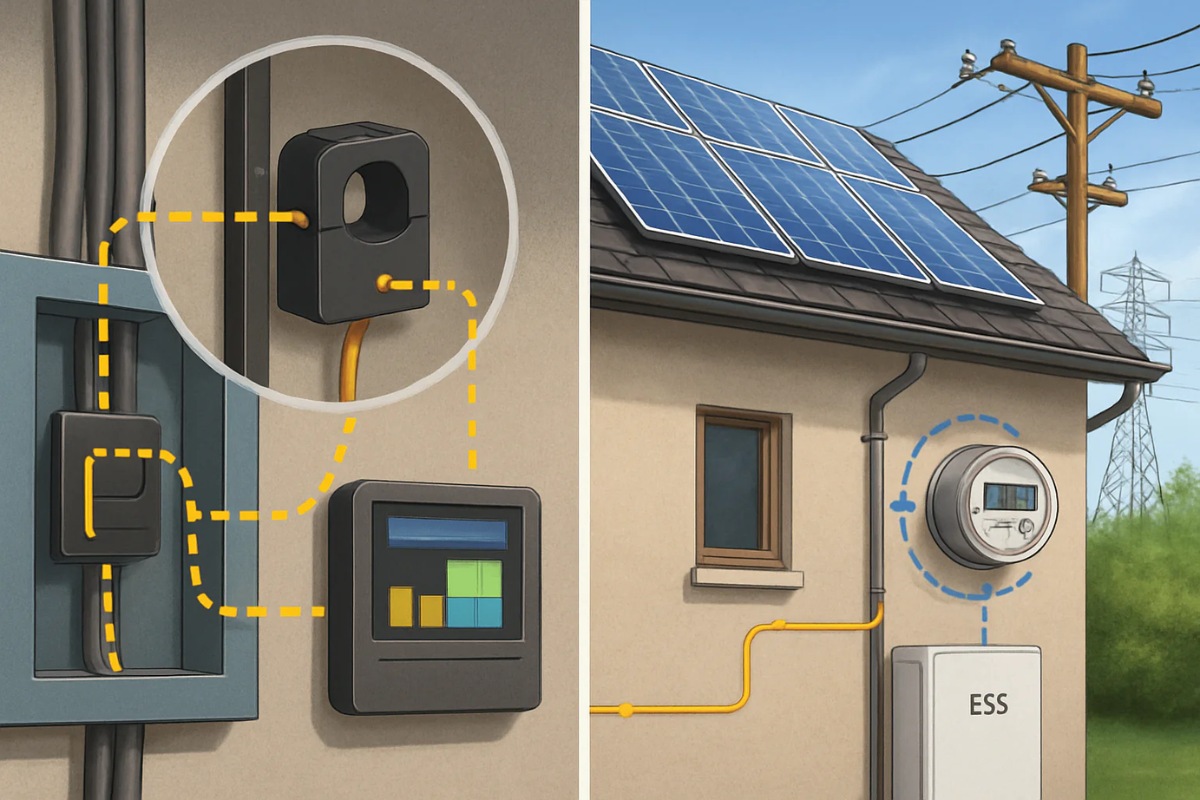

Xu hướng phát triển của công nghệ giám sát điện năng

Dù là linh kiện nhỏ, biến dòng (CT) lắp điện mặt trời đóng vai trò quyết định đến tính vận hành hợp pháp và hiệu quả kinh tế của toàn công trình. Đầu tư một bộ CT ngoài chính xác cao là giải pháp bảo hiểm vững chắc giúp tối ưu hóa 100% sản lượng điện tự dùng, ngăn chặn triệt để rủi ro bị công tơ điện lực tính tiền oan do dòng ngược, đồng thời bảo vệ tuổi thọ thiết bị.

Trong kỷ nguyên số hóa, xu hướng giám sát điện năng đã dịch chuyển từ bám tải thụ động sang tích hợp sâu vào hệ thống quản lý năng lượng thông minh bằng AI (AI Energy Management). Đây hiện là tiêu chuẩn bắt buộc cho các nhà máy thông minh và công trình xanh. Nguồn dữ liệu thời gian thực chi tiết đến từng mili giây từ các “mắt thần” CT chính là nền tảng vô giá giúp doanh nghiệp chủ động tối ưu biểu đồ phụ tải, tiết kiệm chi phí và giảm phát thải carbon một cách bền vững.

Kết luận

KDE Electric tự hào là đơn vị tiên phong cung cấp giải pháp biến dòng lắp điện mặt trời (CT Solar) và chống tải ngược Zero Export toàn diện. Để được tư vấn chuyên sâu về cách lựa chọn thông số biến dòng kẹp chính xác, tối ưu cấu hình đo lường cho dự án của bạn, hãy liên hệ ngay với đội ngũ kỹ sư của KDE Electric qua Hotline: 0936 011 818 để được hỗ trợ kỹ thuật tận tâm và nhận báo giá tốt nhất.
