Đồng hồ Ampe tủ điện: Hướng dẫn lắp đặt và thông số kỹ thuật chuẩn

Sử dụng đồng hồ Ampe tủ điện là giải pháp tối ưu giúp giám sát cường độ dòng điện và đảm bảo hệ thống vận hành an toàn. Thiết bị này đóng vai trò quan trọng trong việc phát hiện sớm các dấu hiệu quá tải, ngăn ngừa rủi ro chập cháy và hư hỏng máy móc. Dù là kỹ sư chuyên nghiệp hay người mới bắt đầu, việc nắm vững cách lựa chọn và lắp đặt thiết bị đo lường này là vô cùng cần thiết. Bài viết sau của KDE Electric sẽ cung cấp thông tin chi tiết về phân loại, thông số kỹ thuật và hướng dẫn lắp đặt chuẩn xác nhất.

Đồng hồ Ampe tủ điện là gì và vai trò trong hệ thống điện

Thiết bị đo lường dòng điện, hay còn gọi là đồng hồ Ampe tủ điện là một khí cụ điện được gắn trực tiếp trên mặt các vỏ tủ điện điều khiển hoặc tủ phân phối. Chức năng chính của nó là đo lường và hiển thị cường độ dòng điện (đơn vị là Ampere – A) đang chạy qua một mạch điện cụ thể tại thời gian thực. Cấu tạo cơ bản của thiết bị này được tối ưu hóa để có thể hoạt động bền bỉ trong môi trường công nghiệp, nơi có nhiều rung động và nhiễu điện từ.

Việc lắp đặt thiết bị đo lường này mang lại các lợi ích trọng yếu sau:

• Giám sát tải: Theo dõi chính xác dòng điện thực tế để ngăn ngừa kịp thời tình trạng quá tải.
• Cân bằng pha: Phát hiện nhanh sự cố lệch pha ở hệ thống 3 pha, bảo vệ tuổi thọ động cơ.
• Điều tiết vận hành: Cung cấp thông số trực quan để kỹ thuật viên phân bổ phụ tải khoa học.

• Bảo vệ thiết bị: Chống lại các sự cố dòng điện, đảm bảo an toàn cho các thiết bị đắt tiền.

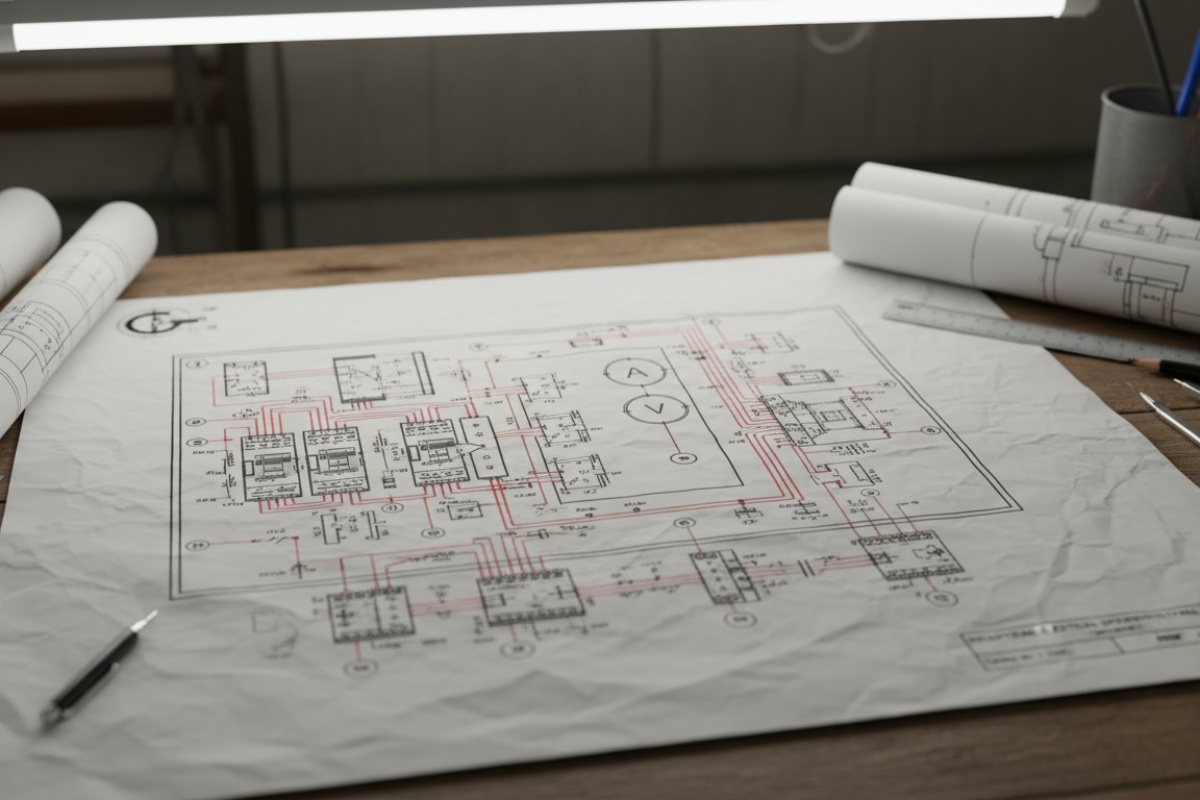

Trên các hồ sơ thiết kế kỹ thuật, việc nhận biết ký hiệu bản vẽ tủ điện đồng hồ von Ampe là bước đầu tiên và vô cùng quan trọng đối với kỹ sư. Ký hiệu này thường được thể hiện bằng một vòng tròn có chứa chữ ‘A’ (cho Ampe kế) hoặc ‘V’ (cho Von kế), đi kèm với các nét gạch nối thể hiện cáp tín hiệu từ biến dòng (CT) đưa về.

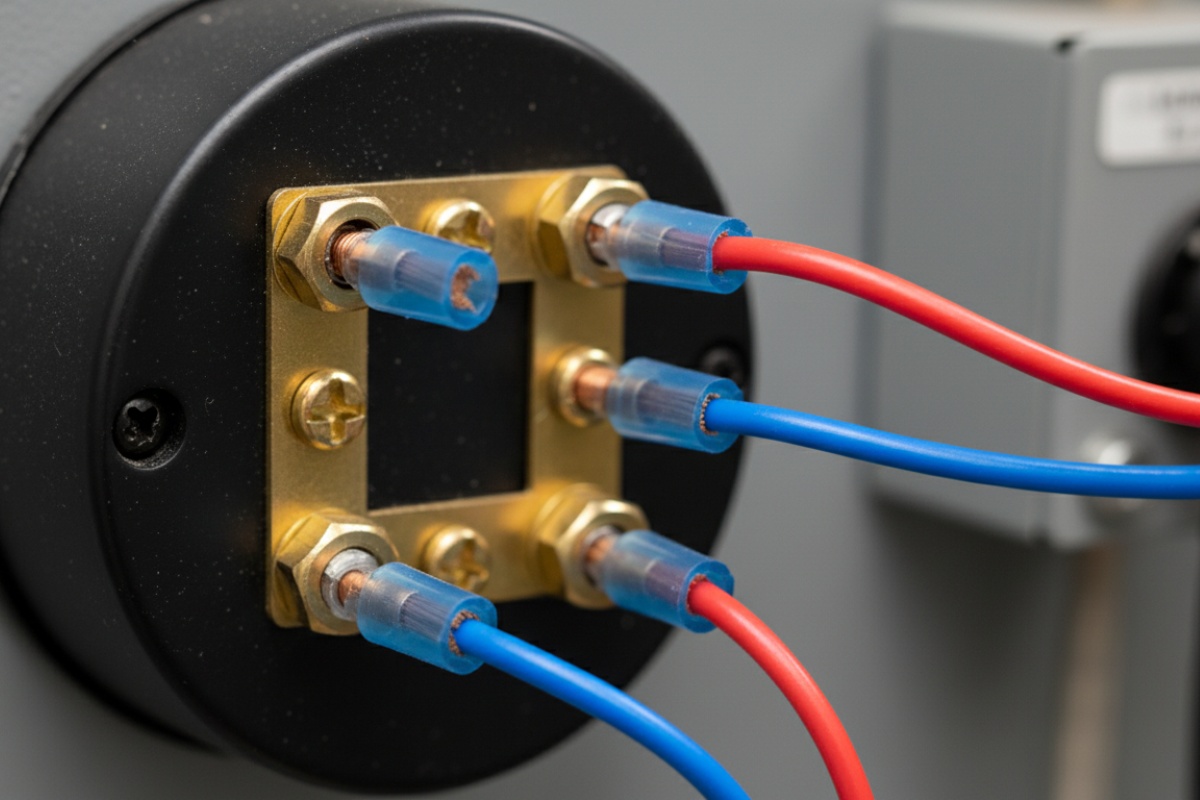

Phân loại đồng hồ Ampe tủ điện phổ biến hiện nay

Tùy vào nhu cầu kỹ thuật, thiết bị này thường được phân loại theo hai tiêu chí chính:

Theo công nghệ hiển thị

• Đồng hồ dạng kim (Analog): Hoạt động dựa trên nguyên lý điện từ trường truyền thống.
  • Ưu điểm: Giá thành rẻ, độ bền cơ học cao, không cần nguồn nuôi và phản ứng trực quan với sự biến thiên dòng điện.
• Đồng hồ dạng số (Digital): Xu hướng công nghệ mới sử dụng vi xử lý và màn hình LED/LCD.
  • Ưu điểm: Độ chính xác cực cao, tích hợp tính năng nâng cao (đo True-RMS, cảnh báo quá ngưỡng) và hỗ trợ truyền thông RS485 để kết nối hệ thống SCADA.

Theo phương thức kết nối

• Đo trực tiếp: Dòng điện chạy thẳng qua đồng hồ, thường áp dụng cho các mạch công suất nhỏ (dưới 50A).
• Đo gián tiếp: Sử dụng cho dòng điện lớn trong công nghiệp (hàng trăm đến hàng ngàn Ampe).
  • Cơ chế: Bắt buộc sử dụng kèm máy biến dòng (CT) để hạ dòng về mức tiêu chuẩn (thường là 5A), đảm bảo an toàn cho thiết bị đo và người vận hành.

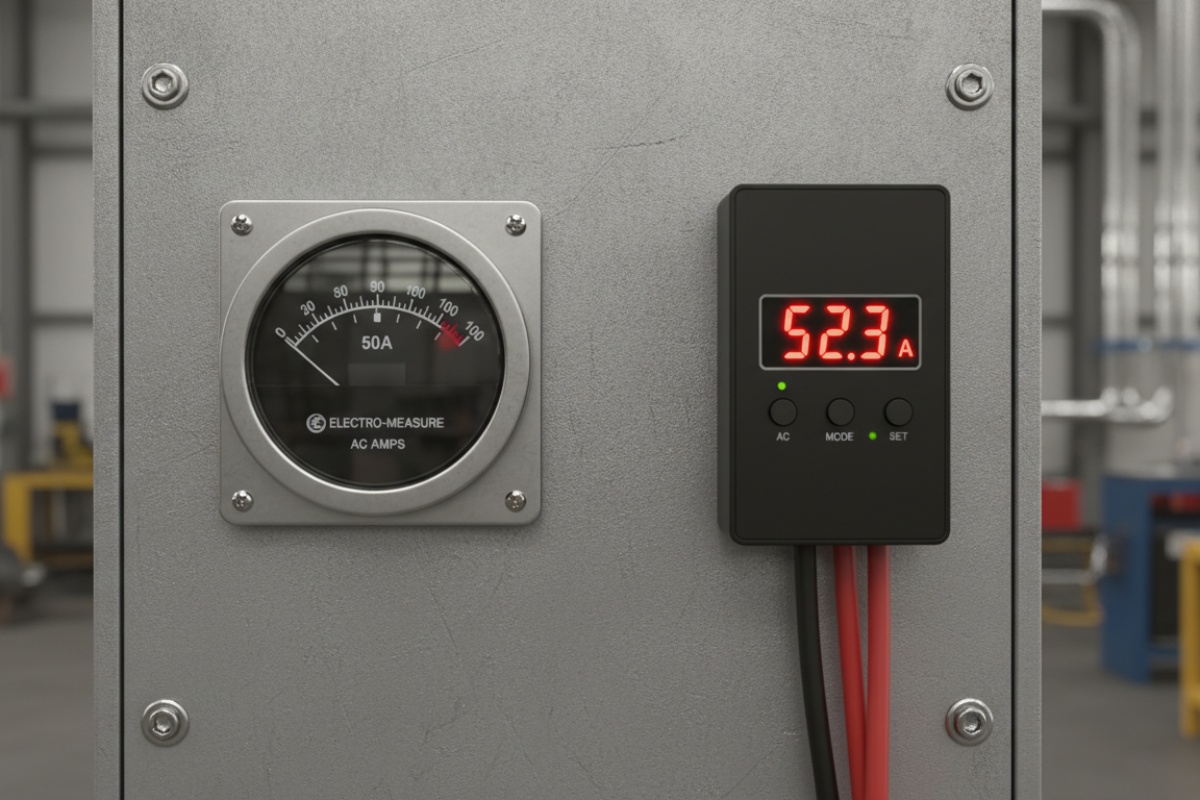

Các thông số kỹ thuật quan trọng của đồng hồ Ampe tủ điện

Để giúp bạn lựa chọn và thi công chuẩn xác nhất, dưới đây là các thông số kỹ thuật cốt lõi của đồng hồ Ampe tủ điện được hệ thống lại một cách khoa học:

Dải đo (Scale Range) và Tỉ số biến

Đây là thông số quan trọng nhất để đảm bảo thiết bị hiển thị đúng giá trị thực tế.

• Đo gián tiếp: Các chỉ số như 100/5A, 400/5A, 1000/5A… có nghĩa là khi dòng chính đạt 1000A, biến dòng (CT) sẽ xuất ra 5A đưa vào đồng hồ.
• Lưu ý: Tỉ số biến của CT và tỉ số in trên mặt đồng hồ (hoặc cài đặt trong đồng hồ số) phải trùng khớp hoàn toàn.

Cấp chính xác (Accuracy Class)

Phản ánh sai số của thiết bị đo, số càng nhỏ độ chính xác càng cao.

• Class 0.5: Thường dùng cho các hệ thống yêu cầu độ chuẩn xác cực cao hoặc đo đếm điện năng thương mại.
• Class 1.0: Mức phổ biến nhất trong giám sát nội bộ tại các nhà máy và tòa nhà.
• Class 1.5 – 2.5: Thường thấy ở các dòng đồng hồ kim cơ bản, dùng cho mục đích quan sát tương đối.

Nguồn nuôi (Auxiliary Power Supply)

• Đồng hồ kim (Analog): Không cần nguồn nuôi, tự vận hành dựa trên năng lượng của dòng điện đo.
• Đồng hồ số (Digital): Bắt buộc phải có nguồn phụ (thường là 220VAC hoặc 24VDC) để nuôi màn hình hiển thị và bộ vi xử lý.

Tiết diện dây dẫn (Kỹ thuật thi công)

Trong quá trình thi công, rất nhiều kỹ thuật viên thắc mắc việc lựa chọn dây đồng hồ Ampe tủ điện to hay nhỏ sao cho đúng tiêu chuẩn kỹ thuật. Câu trả lời sẽ tùy thuộc vào phương thức đo:

Mẹo kỹ thuật: Trong tủ điện công nghiệp, việc dùng dây 1.5 – 2.5mm² cho đồng hồ đo gián tiếp giúp bạn vừa tiết kiệm chi phí, vừa dễ dàng đi dây trong máng cáp chật hẹp mà vẫn đảm bảo an toàn tuyệt đối.

Hướng dẫn cách lắp đặt đồng hồ Ampe tủ điện an toàn

Bước 1: Chuẩn bị và lắp đặt cơ khí

• An toàn là trên hết: Ngắt hoàn toàn nguồn điện và treo biển cảnh báo trước khi thao tác.
• Xác định kích thước: Kiểm tra bản vẽ để xác định kích thước đột lỗ trên mặt cánh tủ (phổ biến là 96x96mm, 72x72mm hoặc 48x48mm).
• Cố định thiết bị: Sau khi đột lỗ bằng máy cưa lọng hoặc kìm thủy lực, gắn đồng hồ vào vị trí và siết chặt các lẫy kẹp cố định để tránh rung lắc.

Bước 2: Đấu nối điện và tín hiệu

Đây là bước quan trọng nhất, đặc biệt đối với hệ thống sử dụng biến dòng (CT):

• Lắp đặt CT: Luồn dây cáp động lực chính (pha cần đo) qua tâm của biến dòng.
• Kết nối tín hiệu: Sử dụng cáp điều khiển (tiết diện 1.5mm² – 2.5mm²) nối từ hai cực S1, S2 của biến dòng về hai cực ngõ vào trên đồng hồ.
• Cấp nguồn nuôi: Đối với đồng hồ số, cần đấu thêm nguồn 220VAC vào chân nguồn riêng biệt để thiết bị hoạt động.

CẢNH BÁO QUAN TRỌNG: Phải siết cực chặt các đầu dây tín hiệu. Tuyệt đối không để hở mạch thứ cấp của biến dòng (CT) khi đang có điện, vì sẽ sinh ra điện áp cao gây cháy nổ hoặc hỏng lớp cách điện.

Bước 3: Kiểm tra và Vận hành

• Kiểm tra nguội: Dùng đồng hồ vạn năng kiểm tra thông mạch và chạm chập trước khi cấp nguồn.
• Cấu hình thông số: Đối với loại số, truy cập menu để cài đặt tỉ số biến dòng tương ứng với CT thực tế đang dùng.
• Xác minh: Bật nguồn và dùng Ampe kìm cầm tay đo đối chiếu với trị số hiển thị trên mặt tủ để đảm bảo hệ thống đo lường hoạt động chính xác.

Mẹo nhỏ cho kỹ thuật viên: Khi đi dây trong máng cáp, bạn nên đánh số đầu dây (cosse) rõ ràng cho các chân S1, S2 để dễ dàng bảo trì hoặc thay thế thiết bị sau này.

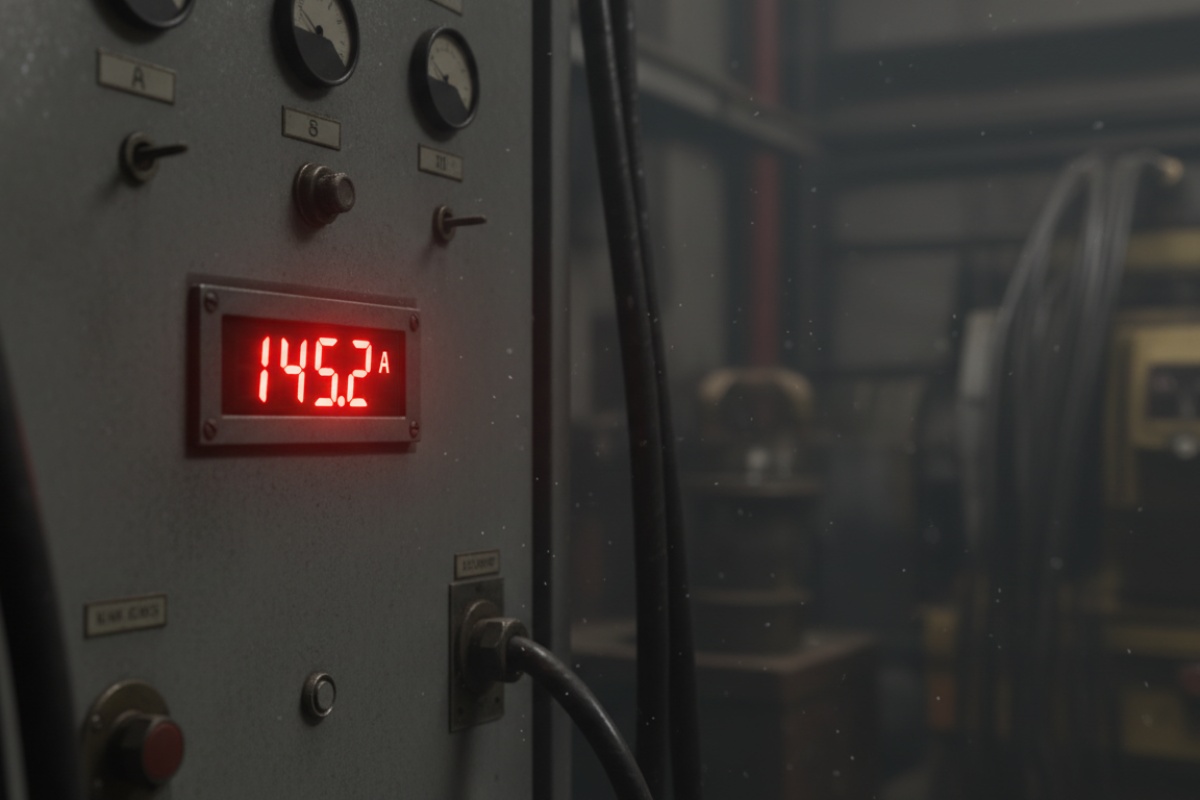

Ưu điểm nổi bật của đồng hồ Ampe tủ điện dạng số so với dạng kim

Sự chuyển dịch từ công nghệ cơ khí sang kỹ thuật số mang lại những cải tiến vượt bậc trong giám sát hệ thống điện. Dưới đây là những ưu điểm nổi bật giúp đồng hồ đo Ampe digital gắn tủ điện trở thành lựa chọn hàng đầu cho các nhà máy và công trình hiện đại:

Độ chính xác và khả năng hiển thị vượt trội

• Triệt tiêu sai số: Hiển thị số trực tiếp lên màn hình LED/LCD giúp loại bỏ hoàn toàn sai số do ma sát cơ khí hoặc lỗi góc nhìn (parallax error) thường gặp ở đồng hồ kim.
• Quan sát dễ dàng: Màn hình có đèn nền phát sáng giúp kỹ thuật viên đọc thông số rõ ràng ngay cả trong hầm tối hoặc nhà xưởng thiếu sáng.
• Ổn định tuyệt đối: Chỉ số không bị nhảy hoặc dao động kim khi gặp rung chấn từ máy móc xung quanh, đảm bảo dữ liệu luôn tin cậy.

Tính đa năng và Tiết kiệm không gian

• Tích hợp “All-in-one”: Một chiếc đồng hồ số hiện đại có thể đo đồng thời nhiều thông số như dòng điện (A), điện áp (V), tần số (Hz) và công suất (W).
• Tối ưu mặt tủ: Thay vì lắp đặt nhiều thiết bị rời rạc, bạn chỉ cần một mặt cắt duy nhất, giúp tủ điện gọn gàng và chuyên nghiệp hơn.

Kết nối thông minh và Quản lý từ xa

• Giao tiếp truyền thông: Tích hợp cổng RS485 Modbus RTU, cho phép truyền dữ liệu trực tiếp về hệ thống giám sát trung tâm (SCADA/PMS).
• Tự động hóa cảnh báo: Hỗ trợ thiết lập ngưỡng cảnh báo quá tải tự động qua phần mềm, giúp các kỹ sư quản lý năng lượng theo thời gian thực và xử lý sự cố từ xa một cách nhanh chóng.

Lời khuyên: Nếu dự án của bạn hướng tới mô hình nhà máy thông minh hoặc cần giám sát dữ liệu tập trung, việc đầu tư đồng hồ dạng số là bước đi tất yếu để nâng tầm quản lý kỹ thuật.

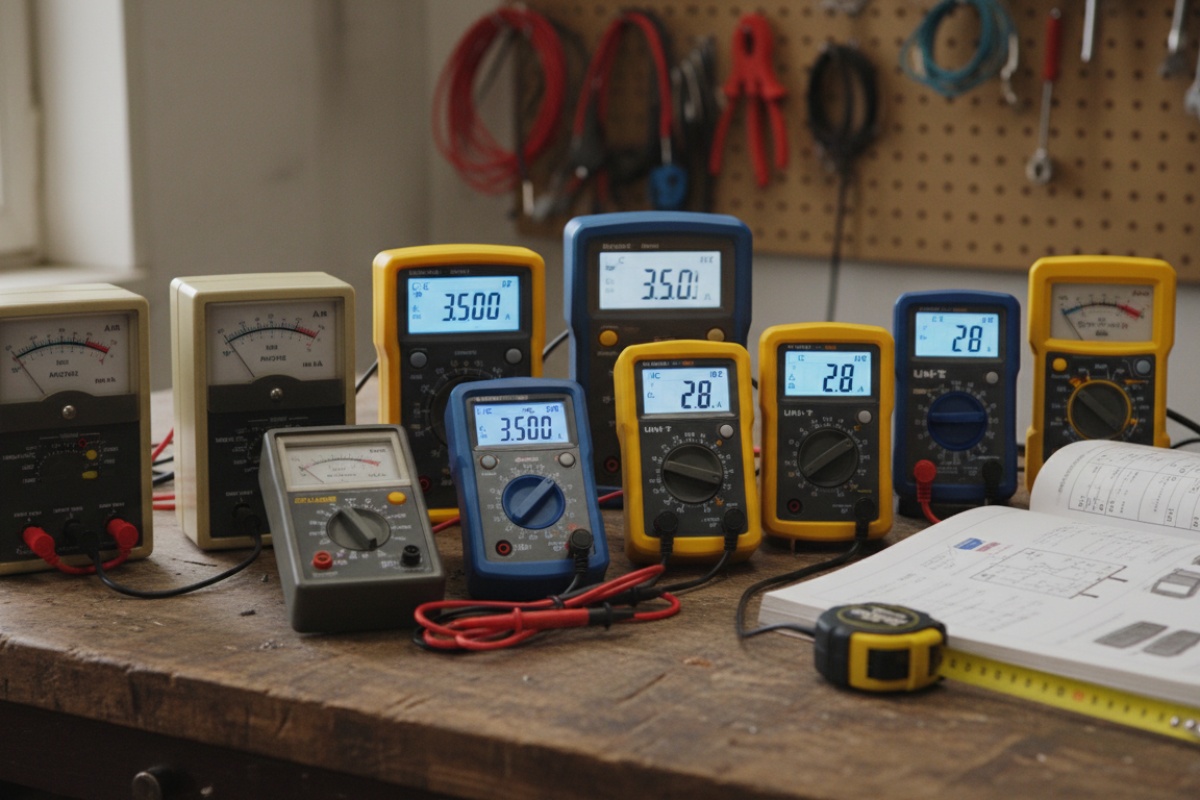

Kinh nghiệm lựa chọn đồng hồ Ampe tủ điện chất lượng và phù hợp

Việc lựa chọn thiết bị phù hợp không chỉ giúp tiết kiệm chi phí mà còn đảm bảo hệ thống vận hành ổn định lâu dài. Dưới đây là những kinh nghiệm thực tế để bạn chọn được chiếc đồng hồ Ampe tủ điện chất lượng nhất:

Chọn thang đo phù hợp với công suất thực tế

• Nguyên tắc “Biên độ dự phòng”: Nên chọn thiết bị có dải đo bằng khoảng 120% – 150% dòng tải định mức của hệ thống.
  • Ví dụ: Nếu dòng tải làm việc là 150A, bạn nên chọn đồng hồ và biến dòng loại 200/5A.
• Lợi ích: Giúp thiết bị đo hoạt động ở dải chính xác nhất và chịu được dòng khởi động tức thời của động cơ mà không gây hư hỏng.

Lựa chọn loại đồng hồ theo mục đích sử dụng

• Chọn đồng hồ dạng kim (Analog) khi: Lắp đặt cho các tủ bơm đơn giản, tủ chiếu sáng hoặc các hệ thống không yêu cầu giám sát từ xa. Đây là giải pháp tiết kiệm chi phí và bền bỉ trong môi trường cơ bản.
• Chọn đồng hồ dạng số (Digital) khi: Lắp cho tủ phân phối chính (MSB), tủ điều khiển trung tâm hoặc hệ thống tự động hóa. Ưu tiên loại này nếu bạn cần độ chính xác cao, dễ đọc số liệu và có khả năng kết nối truyền thông.

Ưu tiên thương hiệu và vật liệu chế tạo

• Chất lượng vật liệu: Do thiết bị vận hành liên tục trong môi trường nhiệt độ cao của tủ điện, bạn cần chọn loại có vỏ nhựa ABS chống cháy và linh kiện điện tử chịu nhiệt tốt để đảm bảo độ bền.

• Thương hiệu uy tín: Tại thị trường Việt Nam, bạn nên ưu tiên các nhãn hiệu đã khẳng định được chất lượng và độ chính xác:

  • KDE Electric (Phúc Huy Hoàng): Đơn vị cung cấp giải pháp đo lường toàn diện với đầy đủ các dòng đồng hồ đo ampe dạng kim truyền thống (Analog) bền bỉ và đồng hồ đo điện đa năng kỹ thuật số (Digital) tích hợp nhiều tính năng hiện đại.

  • Phân khúc cao cấp: Schneider Electric (Pháp).

  • Phân khúc phổ thông: Mikro (Malaysia), Selec (Ấn Độ).

  • Các dòng kinh tế: Omega, Ilec…

Lưu ý: Việc lựa chọn các dòng sản phẩm của KDE Electric không chỉ giúp bạn yên tâm về chất lượng nhựa chống cháy và độ chính xác của linh kiện mà còn nhận được sự hỗ trợ kỹ thuật trực tiếp, nhanh chóng tại Việt Nam.

Kiểm tra pháp lý và bảo hành

• Chứng từ: Luôn yêu cầu giấy chứng nhận chất lượng (CQ) và tem nhãn rõ ràng để tránh hàng giả, hàng nhái.
• Bảo hành: Chọn nhà cung cấp có chính sách bảo hành từ 12 tháng trở lên để đảm bảo quyền lợi khi có sự cố kỹ thuật phát sinh.

Gợi ý thêm: Nếu bạn đang lên kế hoạch nội dung cho mảng thiết bị điện công nghiệp, việc kết hợp các tiêu chí lựa chọn này thành một bảng so sánh nhanh sẽ giúp khách hàng dễ dàng đưa ra quyết định mua hàng hơn.

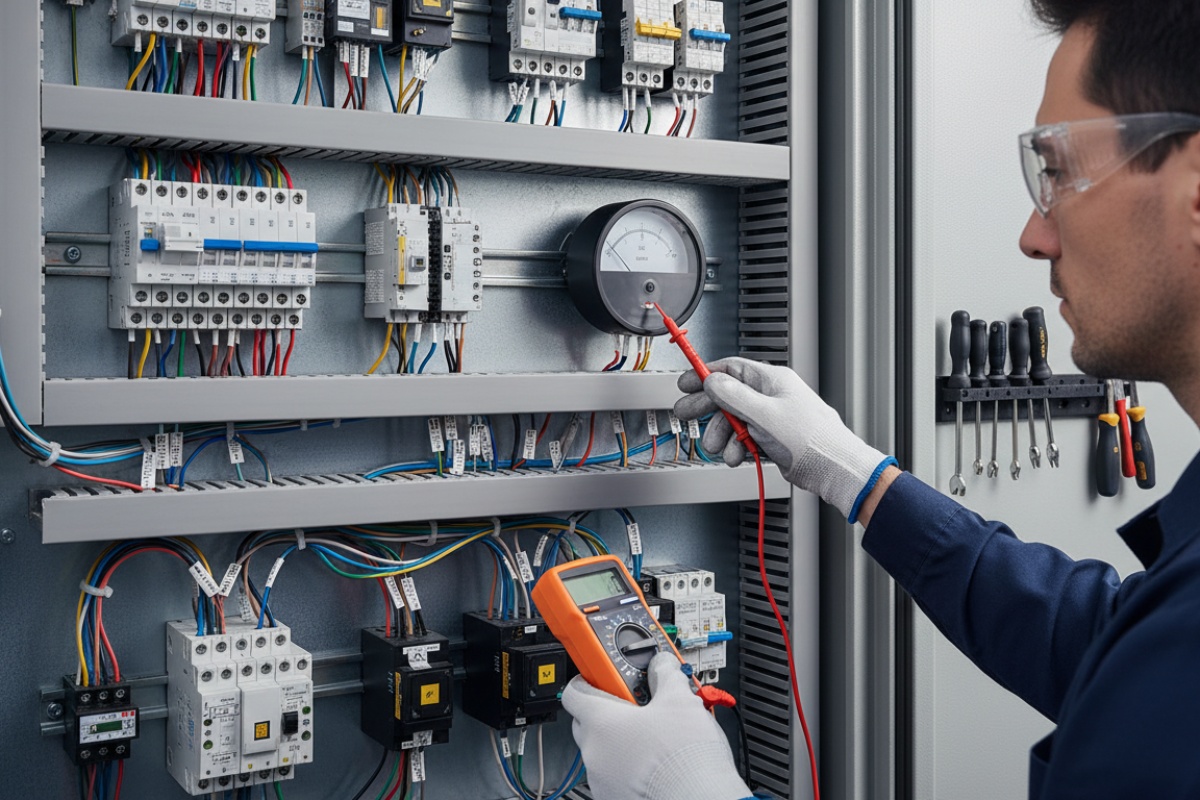

Cách bảo quản và xử lý lỗi thường gặp ở đồng hồ Ampe tủ điện

Để đảm bảo đồng hồ Ampe tủ điện hoạt động ổn định và chính xác theo thời gian, bạn cần lưu ý quy trình bảo trì và cách xử lý nhanh các sự cố thường gặp như sau:

Hướng dẫn bảo quản thiết bị định kỳ

• Vệ sinh bề mặt: Sử dụng khăn mềm, khô để lau bụi bẩn trên mặt kính hoặc màn hình. Tuyệt đối không dùng hóa chất tẩy rửa mạnh vì có thể làm mờ bề mặt hiển thị.
• Kiểm soát môi trường: Đảm bảo tủ điện luôn thông thoáng, khô rủi. Cần ngăn chặn hơi ẩm và côn trùng xâm nhập để tránh gây chập cháy bo mạch bên trong.
• Kiểm tra đấu nối: Định kỳ siết lại các đầu cos tín hiệu. Dù dây tín hiệu từ CT thường có tiết diện nhỏ (1.5mm² – 2.5mm²), nhưng đầu nối phải đảm bảo cực kỳ chắc chắn để tránh tình trạng hở mạch gây nguy hiểm.

Xử lý các lỗi thường gặp

Đối với đồng hồ kỹ thuật số (Digital)

• Hiển thị thông số sai lệch lớn:
  • Nguyên nhân: Thường do cài đặt sai tỉ số biến dòng (CT) trong menu điều khiển.
  • Xử lý: Truy cập vào phần cài đặt, kiểm tra và chỉnh lại tỉ số CT (ví dụ: từ 50/5A sang 400/5A) sao cho khớp với biến dòng thực tế đang sử dụng.
• Màn hình không hiển thị:
  • Nguyên nhân: Mất nguồn nuôi hoặc đứt cầu chì bảo vệ.
  • Xử lý: Dùng đồng hồ vạn năng kiểm tra điện áp nguồn vào (thường là 220VAC) và thay thế cầu chì nếu cần.

Đối với đồng hồ cơ (Analog)

• Kim bị kẹt hoặc chỉ sai:
  • Nguyên nhân: Do ma sát cơ khí, bụi bẩn lọt vào bên trong hoặc các ốc siết phía sau bị lỏng làm tăng điện trở tiếp xúc.
  • Xử lý: Kiểm tra và siết chặt các đầu dây tín hiệu. Nếu kim bị kẹt cứng do hỏng lò xo hoặc cháy cuộn dây nội bộ, nên thay mới thiết bị.

CẢNH BÁO AN TOÀN: Nếu bạn phát hiện hiện tượng phóng điện hồ quang tại đầu cực hoặc thiết bị có mùi khét, hãy ngắt nguồn điện ngay lập tức. Việc duy trì một kết nối lỏng lẻo ở mạch thứ cấp CT không chỉ làm sai lệch kết quả đo mà còn tiềm ẩn nguy cơ cháy nổ nghiêm trọng cho toàn bộ tủ điện.

Kết luận

Có thể thấy, đồng hồ Ampe tủ điện là thiết bị cốt lõi giúp giám sát tải trọng, ngăn ngừa quá tải và đảm bảo an toàn tuyệt đối cho hệ thống điện công nghiệp lẫn dân dụng. Việc nắm vững kỹ thuật lựa chọn, lắp đặt và bảo trì thiết bị này chính là chìa khóa để duy trì sự vận hành trơn tru cũng như kéo dài tuổi thọ cho mọi công trình. Để sở hữu những dòng sản phẩm chất lượng cùng giải pháp kỹ thuật tối ưu, quý khách vui lòng liên hệ KDE Electric Phúc Huy Hoàng qua hotline 0936 011 818 để được tư vấn tận tâm nhé!
