Thiết bị chống phát ngược lên lưới là gì? Giải pháp Zero Export cho điện mặt trời

Trong bối cảnh ngành điện lực (EVN) dừng chính sách mua lại sản lượng điện mặt trời dư thừa từ các hệ thống áp mái tự sản tự tiêu, bài toán kiểm soát dòng điện năng trở nên cấp thiết hơn bao giờ hết. Để tránh việc dòng điện dư thừa tràn ra lưới điện quốc gia gây vi phạm quy định kỹ thuật hoặc phát sinh chi phí không đáng có, các kỹ sư và chủ đầu tư bắt buộc phải cấu hình thêm một hệ thống đặc biệt. Đó chính là hệ thống sử dụng thiết bị chống phát ngược lên lưới. Vậy giải pháp này vận hành ra sao, và tại sao độ chính xác của các thiết bị đo lường lại quyết định sự thành bại của toàn bộ hệ thống? Hãy cùng KDE Electric tìm hiểu chi tiết ngay sau đây.

Thiết bị chống phát ngược lên lưới là gì?

Thiết bị chống phát ngược lên lưới (giải pháp Zero Export hay thiết bị chống đẩy lưới) là hệ thống đo lường và điều khiển thông minh, giúp ngăn chặn lượng điện mặt trời dư thừa phát ngược ra lưới điện quốc gia. Bằng cách liên tục giám sát tải tiêu thụ và điều tiết công suất phát của Inverter, thiết bị đảm bảo dòng điện trao đổi tại điểm giao cắt với lưới luôn bằng hoặc nhỏ hơn 0.

Trong mô hình điện mặt trời tự sản tự tiêu hiện nay, việc lắp đặt thiết bị chống đẩy lưới là giải pháp bắt buộc nhờ 3 lợi ích cốt lõi:

• Tuân thủ pháp lý, tránh bị phạt: Đảm bảo hệ thống vận hành đúng quy định của ngành điện lực (EVN) về mô hình tự dùng, tránh các rủi ro pháp lý và án phạt hành chính khi chưa có hợp đồng mua bán điện phù hợp.
• Ngăn ngừa tổn thất chi phí: Đối với công tơ cơ, dòng phát ngược sẽ làm quay ngược chỉ số. Đối với công tơ điện tử chưa cấu hình 2 chiều, lượng điện đẩy ra lưới vẫn bị ghi nhận là điện năng tiêu thụ, khiến chủ đầu tư phải trả thêm tiền cho lượng điện mình tự sản xuất ra.
• Tối ưu hiệu suất và an toàn: Ngăn chặn tình trạng quá áp cục bộ, bảo vệ an toàn cho hệ thống lưới điện lẫn nhân viên vận hành khi bảo dưỡng. Đồng thời, giải pháp này thúc đẩy việc tận dụng tối đa nguồn năng lượng sạch tại chỗ, giảm thiểu lãng phí tài nguyên.

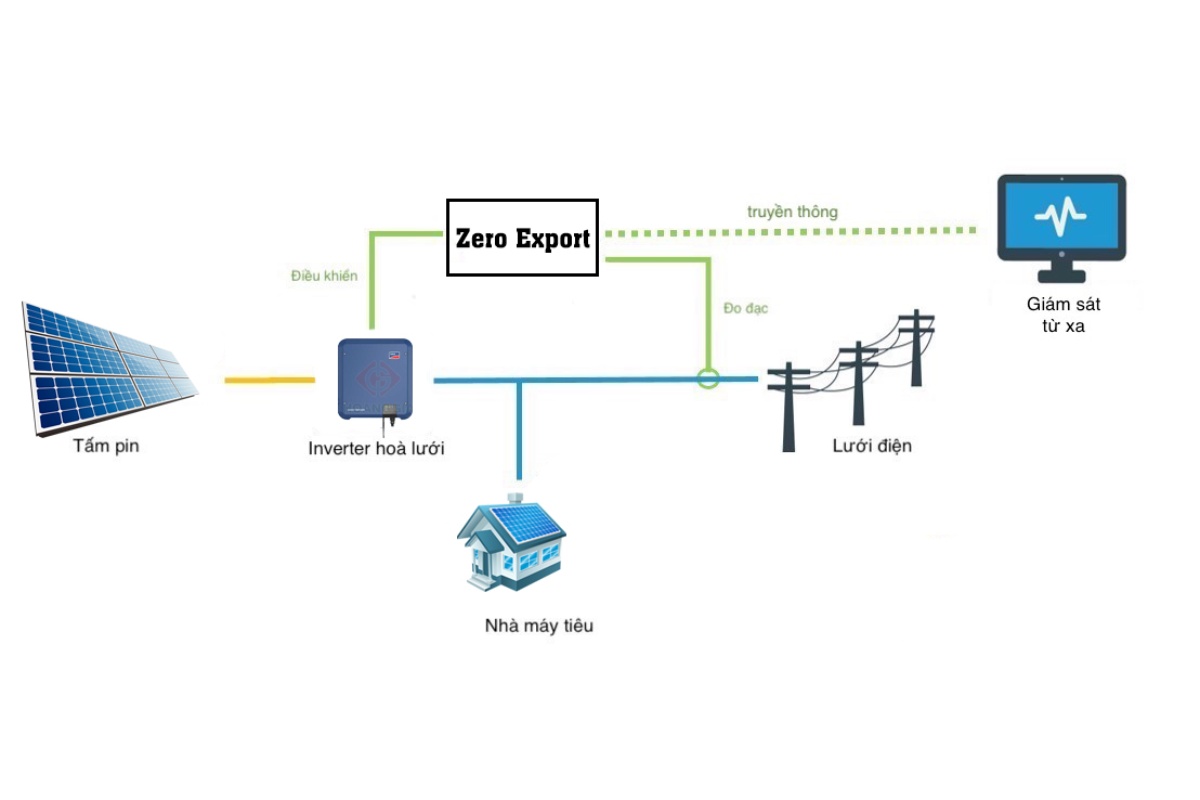

Nguyên lý hoạt động của thiết bị chống phát ngược lên lưới

Giải pháp chống phát ngược lưới hoạt động dựa trên cơ chế vòng lặp điều khiển khép kín và diễn ra liên tục theo thời gian thực (Real-time) thông qua 3 bước nghiêm ngặt:

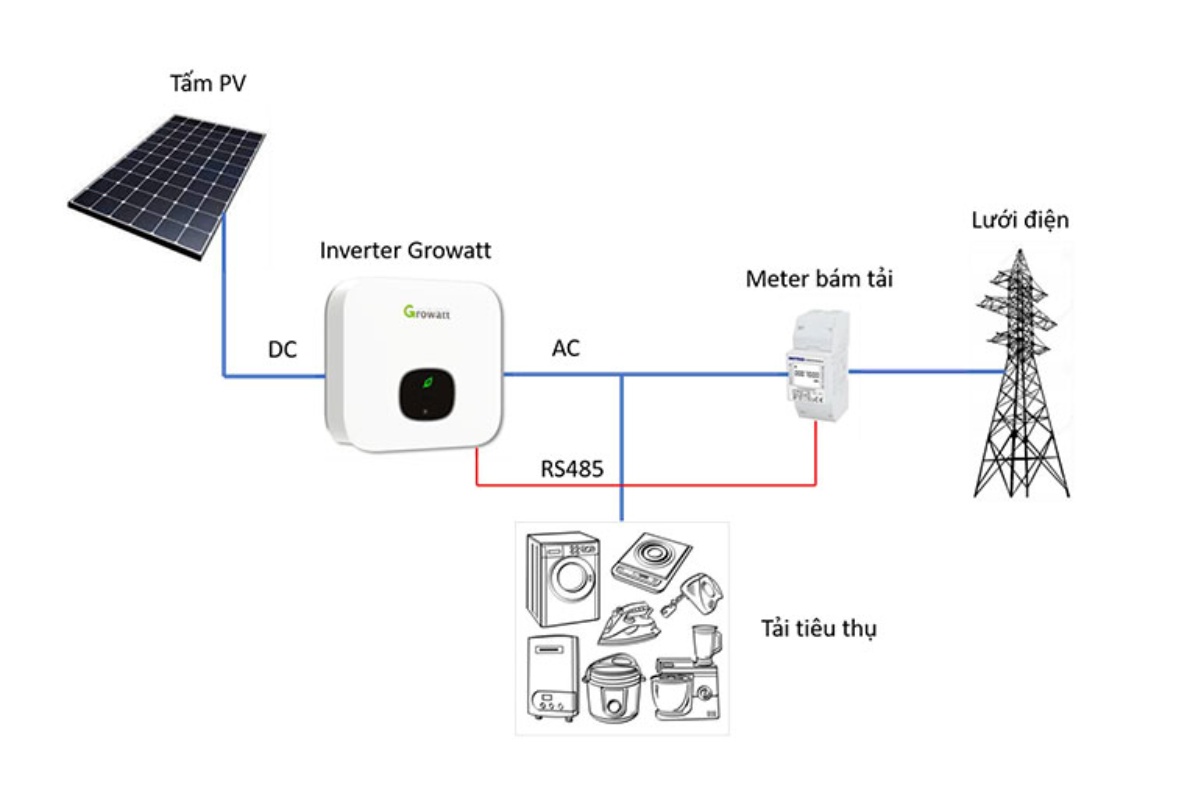

• Bước 1 – Đo lường dòng điện: Các biến dòng đo lường hạ thế (CT) kết hợp với đồng hồ đo đa chức năng được lắp đặt ngay tại điểm giao cắt (điểm kết nối) giữa lưới điện quốc gia và hệ thống điện của tòa nhà/nhà xưởng. Thiết bị này có nhiệm vụ đo đạc liên tục trị số, chiều và cường độ của dòng điện.
• Bước 2 – Phân tích dữ liệu: Bộ điều khiển hoặc đồng hồ đo đa chức năng sẽ phân tích dữ liệu từ CT gửi về. Nếu dòng điện có xu hướng đi từ phía Inverter (biến tần) đi ra ngoài công tơ điện tổng, hệ thống lập tức hiểu rằng lượng điện mặt trời đang dư thừa so với tải tiêu thụ.
• Bước 3 – Điều khiển giảm công suất: Ngay khi phát hiện xu hướng đẩy lưới, thiết bị điều khiển sẽ gửi tín hiệu (thông qua giao thức truyền thông như Modbus RTU/TCP) đến Inverter. Lúc này, Inverter sẽ tự động điều tiết, giảm công suất ngõ ra xuống một mức vừa đủ để cân bằng tuyệt đối: Công suất Solar = Công suất tải tiêu thụ. Khi tải tiêu thụ tăng lên, hệ thống lại điều khiển Inverter tăng công suất phát một cách nhịp nhàng.

Phân loại thiết bị chống phát ngược lên lưới

Tùy thuộc vào hạ tầng lưới điện cũng như quy mô công suất của dự án, giải pháp chống đẩy lưới được cấu hình theo hai dạng phổ biến:

Giải pháp Zero Export 1 pha cho dân dụng

Hệ thống Zero Export 1 pha chủ yếu phục vụ cho các công trình dân dụng như hộ gia đình, cửa hàng kinh doanh nhỏ hoặc các văn phòng cơ quan sử dụng lưới điện 1 pha (220V).

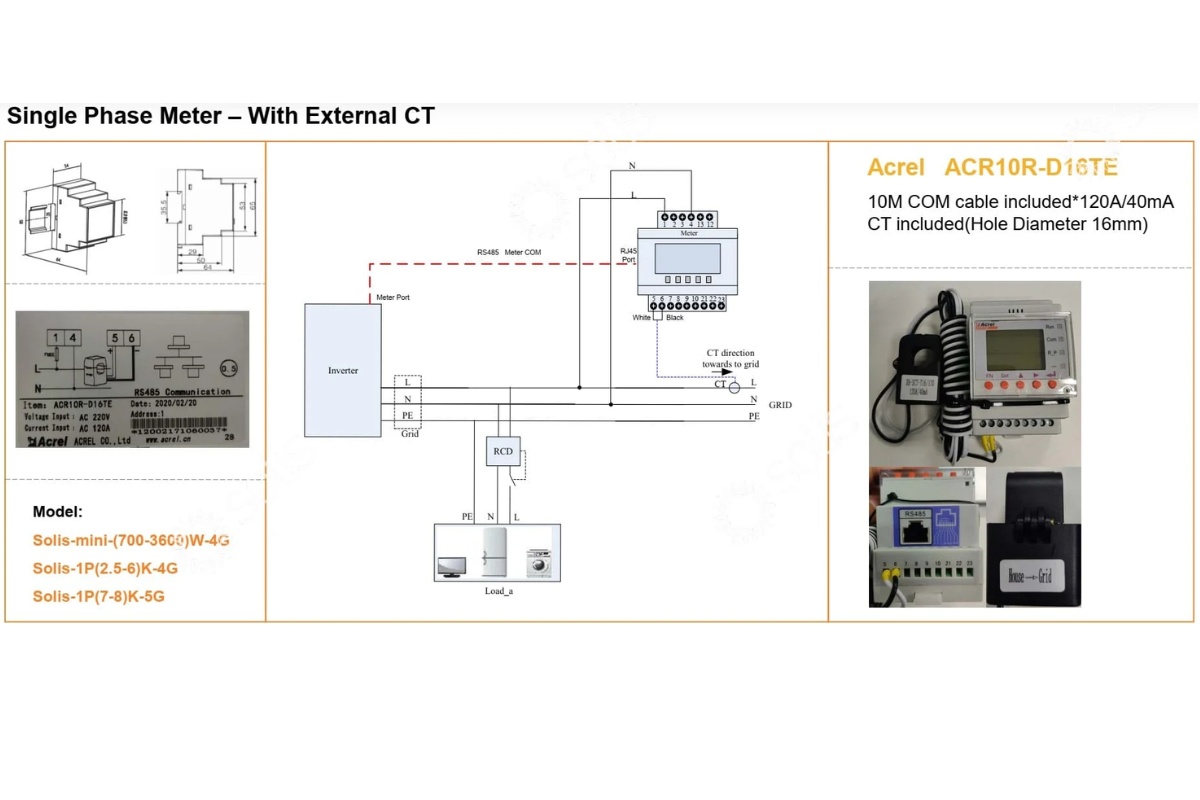

Ở cấu hình này, việc đo lường tương đối đơn giản. Hệ thống chỉ cần sử dụng một bộ biến dòng đo lường (CT) kẹp vào dây pha (dây nóng) trước công tơ tổng để giám sát một đường dòng duy nhất. Chi phí vật tư cho hệ thống 1 pha thường thấp và quá trình đấu nối, cài đặt diễn ra rất nhanh chóng.

Giải pháp Zero Export 3 pha cho công nghiệp

Đối với các nhà máy sản xuất, tòa nhà thương mại, bệnh viện hoặc các trạm điện công nghiệp sử dụng điện sản xuất 3 pha (380V), giải pháp Zero Export 3 pha phức tạp hơn rất nhiều.

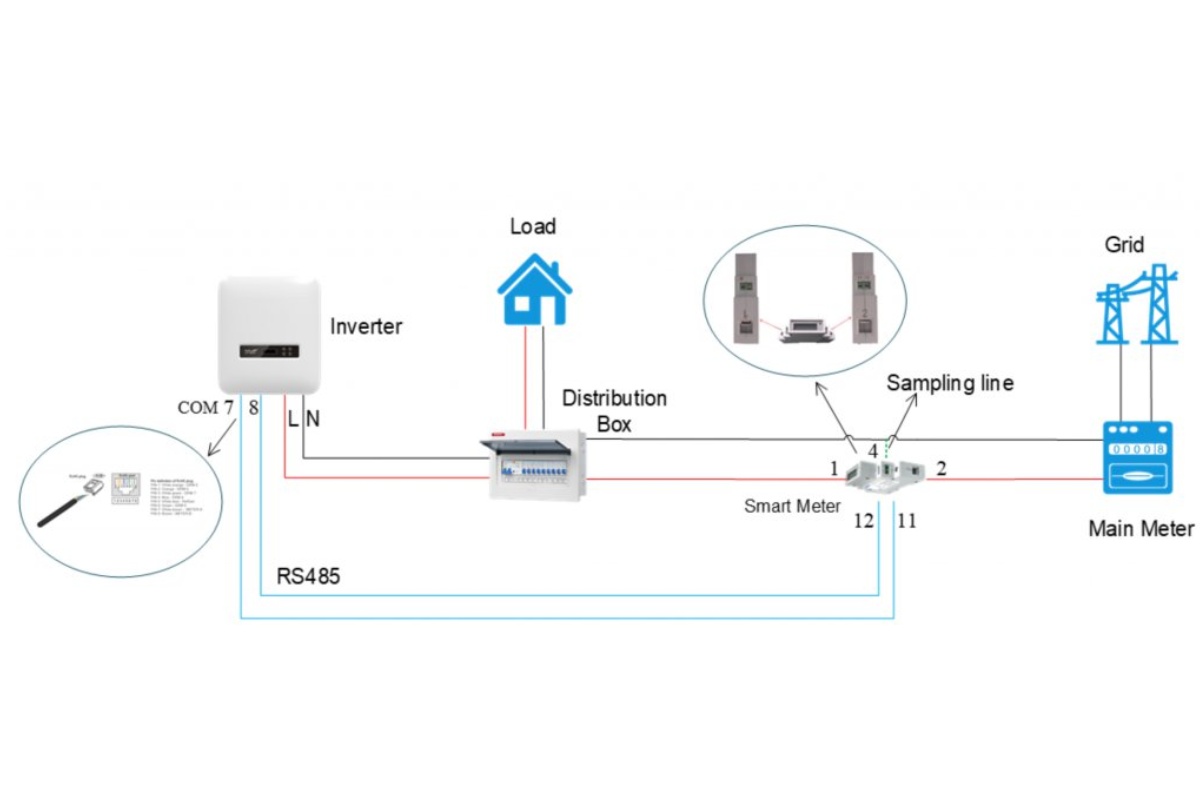

Đặc thù lớn nhất của hệ thống điện công nghiệp là hiện tượng lệch pha (công suất tiêu thụ ở pha A, pha B và pha C không đồng đều do các thiết bị máy móc một pha phân bổ không đều). Lúc này, hệ thống bắt buộc phải sử dụng một bộ gồm 3 biến dòng hạ thế (CT) riêng biệt đi kèm đồng hồ đo đa chức năng cao cấp để giám sát chi tiết từng pha một. Bộ điều khiển phải tính toán thuật toán chống phát ngược cực kỳ chính xác sao cho không một pha nào được phép đẩy điện ra lưới, ngay cả khi hai pha còn lại đang thiếu điện và phải lấy thêm điện lưới vào.

Phân loại theo cách thức tích hợp hệ thống

Bên cạnh việc phân chia theo số pha của nguồn điện, các giải pháp chống đẩy lưới hiện nay còn được phân loại dựa trên phương thức tích hợp và cấu trúc phần cứng của hệ thống điều khiển:

• Tích hợp sẵn trong Inverter: Nhiều Inverter hiện đại có chức năng chống phát ngược lưới kèm CT ngoài. Ưu điểm là giảm thiết bị, tối ưu hóa giao tiếp.

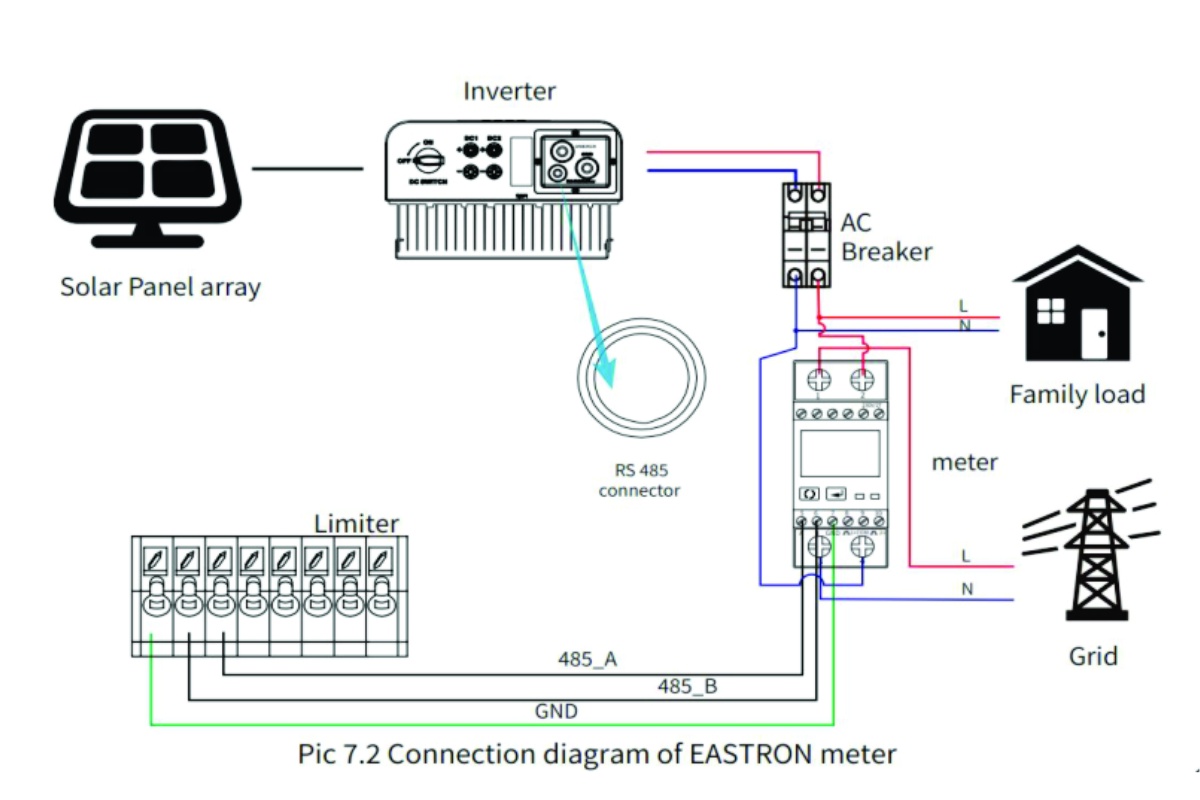

• Thiết bị rời (External Device): Dùng cho hệ thống cũ hoặc Inverter không tích hợp. Hoạt động độc lập, nhận tín hiệu từ CT và điều khiển Inverter qua cổng giao tiếp.
• Giải pháp dựa trên Smart Meter/Energy Manager: Sử dụng đồng hồ thông minh hoặc bộ quản lý năng lượng để đo lường, dự đoán và điều khiển tối ưu hóa năng lượng.

Vì sao chất lượng CT và thiết bị đo lường quyết định hiệu quả chống đẩy lưới?

Nhiều người thường lầm tưởng hiệu quả của giải pháp Zero Export phụ thuộc hoàn toàn vào phần mềm của hãng Inverter. Tuy nhiên, trên thực tế vận hành, thiết bị đo lường đầu vào, cụ thể là CT chống phát ngược và đồng hồ giám sát mới là những nhân tố quyết định trực tiếp.

• Tốc độ phản hồi và độ chính xác (Class): Lượng điện tiêu thụ tại nhà xưởng luôn biến động từng giây khi các máy móc đóng/ngắt. Nếu biến dòng (CT) có sai số lớn (Class thấp) hoặc phản hồi chậm, bộ điều khiển sẽ nhận sai dữ liệu. Hệ quả là Inverter sẽ điều chỉnh công suất không kịp thời, dẫn đến việc dòng điện vẫn bị “lọt” phát ngược ra lưới trong vài giây, hoặc ngược lại, Inverter bị giảm công suất quá sâu gây lãng phí tài nguyên năng lượng mặt trời. Do đó, các dự án luôn đòi hỏi thiết bị CT phải đạt cấp chính xác cao như Class 0.5 hoặc Class 1.
• Khả năng chống nhiễu trong môi trường công nghiệp: Trong tủ điện tổng của nhà máy có rất nhiều sóng hài và từ trường nhiễu do các thiết bị biến tần, khởi động từ gây ra. Nếu các thiết bị đo lường hạ thế không có khả năng chống nhiễu tốt, tín hiệu truyền về sẽ bị sai lệch, khiến hệ thống chống phát ngược vận hành không ổn định, dễ gây lỗi hệ thống.

Hệ thiết bị đo lường và biến dòng KDE cho giải pháp Zero Export

Hiểu rõ tầm quan trọng về độ chính xác của các linh kiện cấu thành tủ điện điều khiển Zero Export, KDE Electric mang đến hệ sinh thái sản phẩm đo lường hạ thế đồng bộ, đáp ứng khắt khe các tiêu chuẩn kỹ thuật điện mặt trời.

Biến dòng KDE – “Mắt thần” cho hệ thống Zero Export

Là dòng sản phẩm cốt lõi, biến dòng KDE (biến dòng hạ thế) được thiết kế tối ưu cho nhiệm vụ đo lường và giám sát dòng điện trong các hệ thống điện từ dân dụng đến công nghiệp.

• Sản phẩm sở hữu độ chính xác cao, dải đo đa dạng (phù hợp cho các trạm từ nhỏ đến lớn).
• Thiết kế mẫu mã bền đẹp, kết cấu chắc chắn và khả năng chịu tải dòng ngắn hạn tốt, giúp truyền tải tín hiệu dòng điện một cách nhạy bén và trung thực nhất về bộ điều khiển trung tâm, ngăn chặn tức thì hiện tượng đẩy lưới.

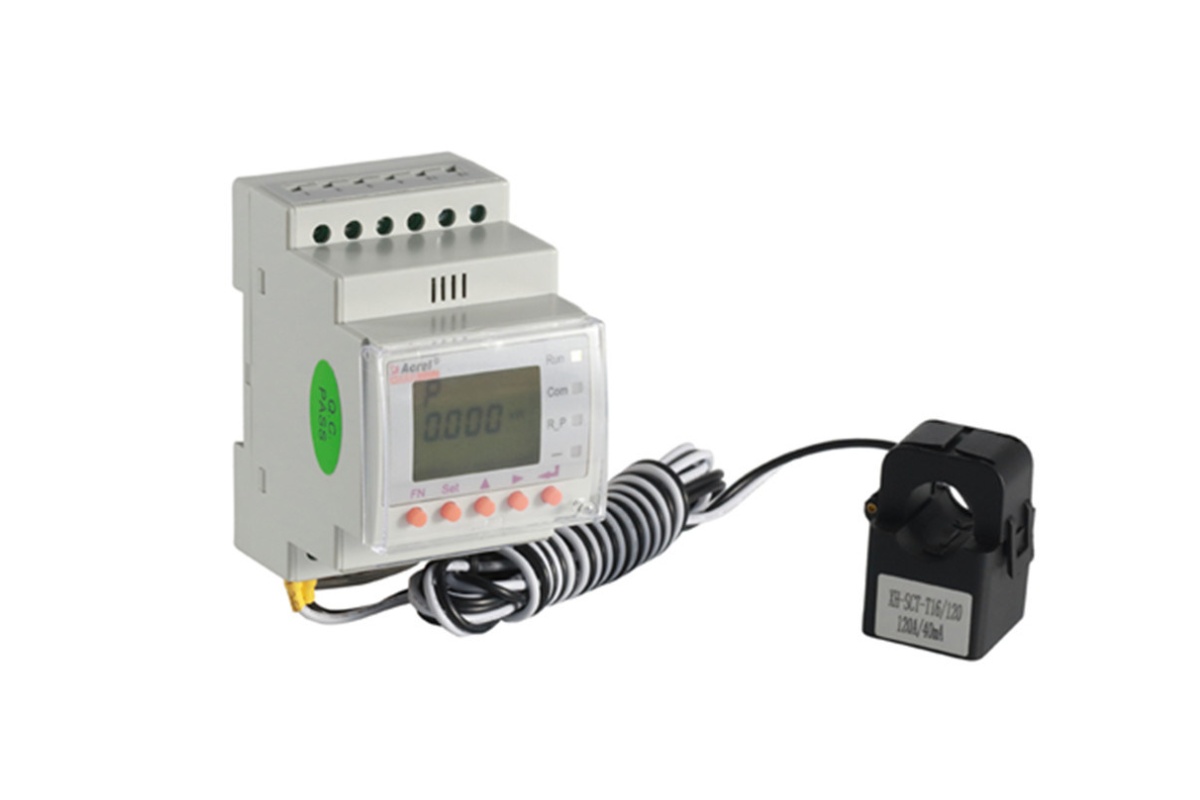

Đồng hồ đo đa chức năng và giải pháp tự động hóa KDE

Bên cạnh CT, đồng hồ đo điện đa năng KDE là thiết bị hỗ trợ đắc lực nhờ khả năng đo và hiển thị đồng thời nhiều thông số điện (điện áp, dòng điện, công suất tác dụng, công suất phản kháng, hệ số công suất Cosphi…). Thiết bị giúp các đơn vị tích hợp hệ thống dễ dàng thu thập dữ liệu năng lượng toàn diện, hỗ trợ thuật toán điều khiển Zero Export vận hành mượt mà, ổn định lâu dài.

Lý do các đơn vị thi công Solar tin dùng thiết bị điện KDE Electric

Giữa thị trường thiết bị điện công nghiệp đa dạng, thương hiệu KDE Electric khẳng định vị thế nhờ vào những giá trị cốt lõi mang tính cam kết cao:

• Nhà phân phối chính hãng 100%: Tất cả các sản phẩm thiết bị điện KDE đều do Công ty Cổ phần Điện – Tự động hóa Phúc Huy Hoàng trực tiếp nghiên cứu, sản xuất và phân phối. Khách hàng được làm việc trực tiếp với nhà sản xuất, không thông qua trung gian, đảm bảo không có hàng giả hay hàng trôi nổi.
• Đạt tiêu chuẩn quản lý chất lượng quốc tế: Từ khâu thiết kế, lựa chọn vật liệu cho đến kiểm định kỹ thuật khắt khe, Phúc Huy Hoàng đều thực hiện nghiêm ngặt theo hệ thống quản lý chất lượng ISO 9001:2015 và hệ thống quản lý môi trường ISO 14001:2015. Điều này đảm bảo mỗi sản phẩm CT hay đồng hồ đo khi xuất xưởng đều đạt độ chính xác lý tưởng và tính ổn định tuyệt đối trong môi trường công nghiệp.
• Minh bạch nguồn gốc xuất xứ: Mỗi thiết bị do KDE cung cấp đều được trang bị tem chống giả, mã số bảo hành điện tử và chứng nhận xuất xưởng rõ ràng, giúp khách hàng dễ dàng kiểm tra, an tâm tuyệt đối khi đưa vào công trình.
• Hỗ trợ kỹ thuật toàn diện: Không chỉ cung cấp sản phẩm thuần túy, KDE đồng hành cùng khách hàng trong toàn bộ quá trình: tư vấn lựa chọn thiết bị phù hợp thực tế – cung cấp sản phẩm đồng bộ – hỗ trợ kỹ thuật đấu nối. Đây là điểm cộng lớn giúp các kỹ sư thi công Solar tối ưu hóa thời gian triển khai lắp đặt hệ thống chống phát ngược.

Kết luận

Giải pháp lắp đặt thiết bị chống phát ngược lên lưới là chìa khóa bắt buộc để duy trì và tối ưu hóa hiệu quả của hệ thống điện mặt trời áp mái tự sản tự tiêu hiện nay. Để hệ thống Zero Export vận hành an toàn, nhịp nhàng và không gặp rủi ro phạt lỗi từ ngành điện, việc đầu tư vào các thiết bị đo lường đầu vào như biến dòng CT và đồng hồ đa chức năng chất lượng cao là vô cùng quan trọng.

Quý khách hàng, chủ đầu tư và các đơn vị thi công tủ điện Solar có nhu cầu tư vấn giải pháp đo lường đồng bộ, chính xác cao cho hệ thống chống đẩy lưới, xin vui lòng liên hệ trực tiếp với KDE Electric qua hotline 0936 011 818 để nhận được sự hỗ trợ kỹ thuật chuyên sâu và báo giá ưu đãi nhất từ nhà sản xuất.
