6 CHỨC NĂNG CƠ BẢN CỦA BỘ CHUYỂN NGUỒN TỰ ĐỘNG ATS

Trong hệ thống điện dân dụng và công nghiệp hiện đại, việc duy trì nguồn điện liên tục và ổn định là yếu tố then chốt để đảm bảo hoạt động sản xuất, kinh doanh không bị gián đoạn. Để giải quyết bài toán này, bộ chuyển nguồn tự động ATS ra đời như một giải pháp tối ưu giúp tự động hóa quá trình chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng. Bài viết sau đây của KDE Electric sẽ giúp bạn hiểu rõ khái niệm và 6 chức năng cơ bản của bộ chuyển nguồn tự động ATS.

Bộ chuyển nguồn tự động ATS là gì?

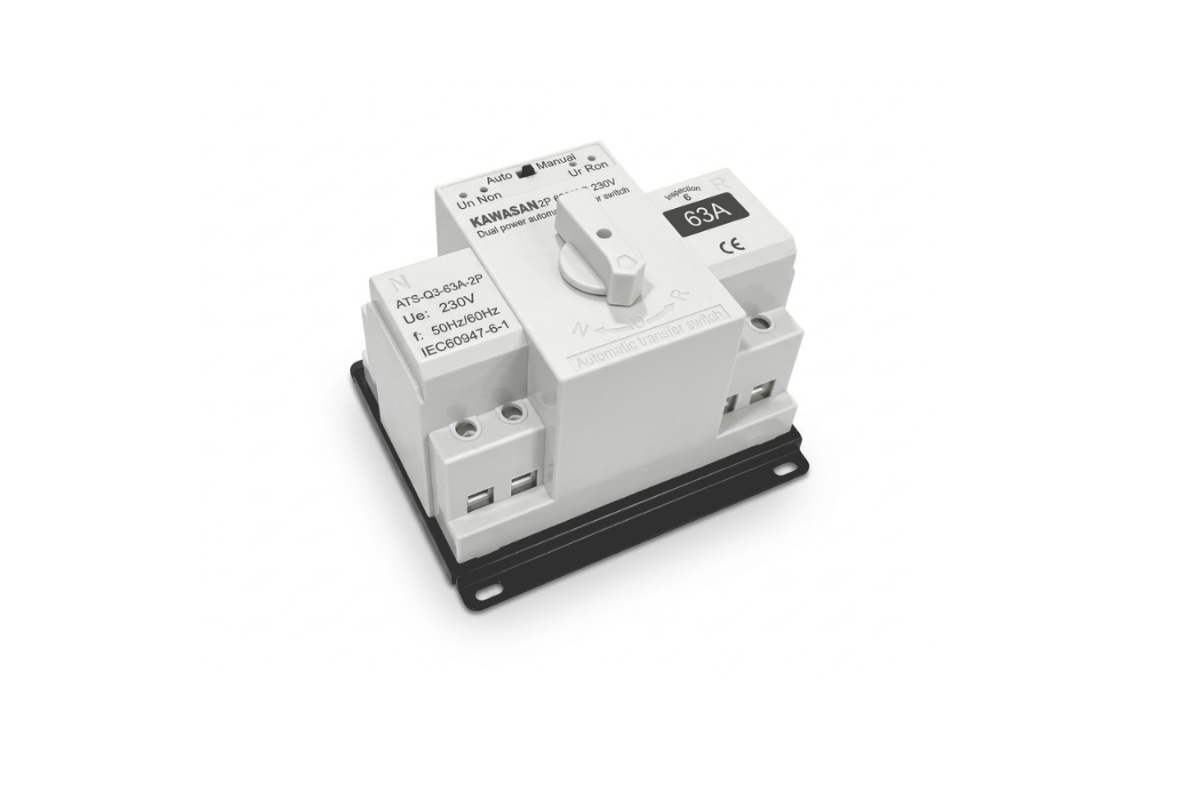

Bộ chuyển nguồn tự động ATS (viết tắt của Automatic Transfer Switch) là một thiết bị điện có chức năng tự động chuyển đổi nguồn cấp điện cho tải tiêu thụ từ nguồn chính (thường là điện lưới) sang nguồn dự phòng (máy phát điện, UPS…) khi nguồn chính gặp sự cố như mất điện, quá áp, thấp áp hoặc mất pha. Khi nguồn điện chính phục hồi và hoạt động ổn định trở lại, ATS sẽ tự động chuyển tải về lại nguồn chính và ra lệnh dừng nguồn dự phòng.

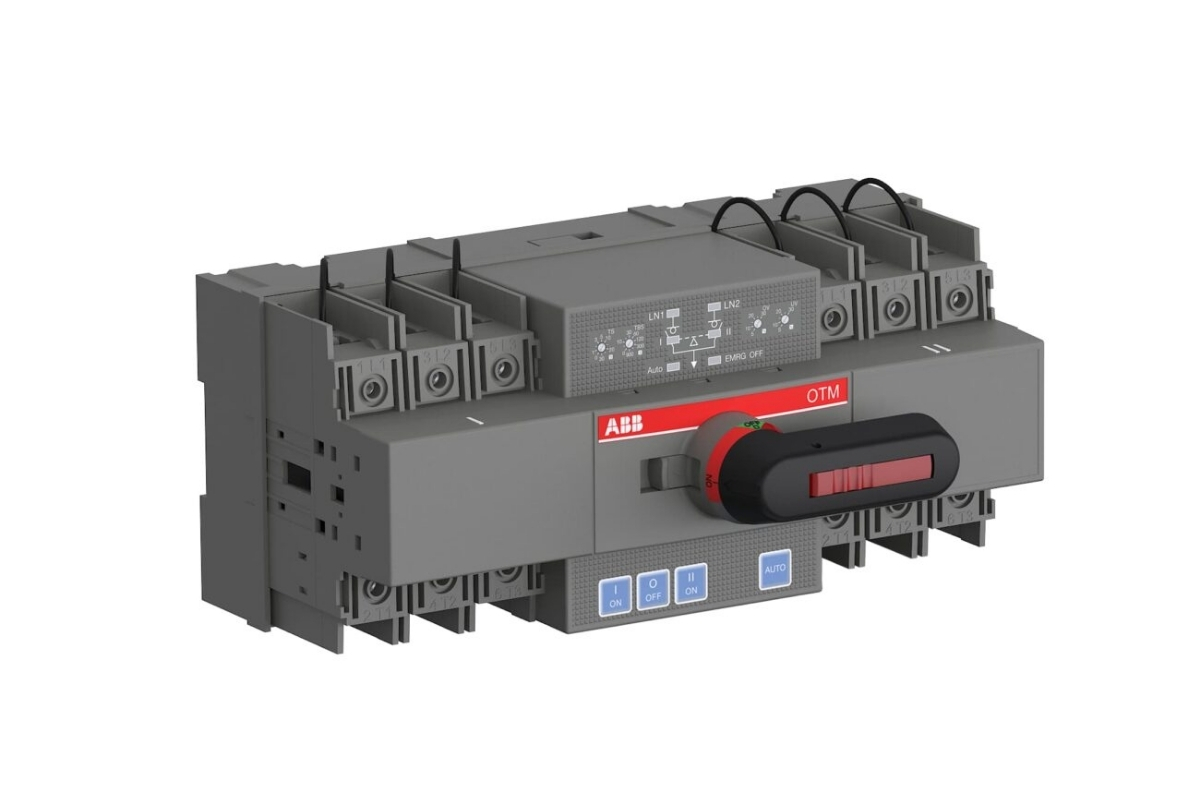

6 chức năng cơ bản của bộ chuyển nguồn tự động ATS

Dưới đây là 6 chức năng cốt lõi giúp hệ thống ATS vận hành chính xác và bảo vệ thiết bị điện an toàn:

• Giám sát nguồn điện liên tục: Hệ thống luôn theo dõi tình trạng của nguồn điện lưới. Ngay khi phát hiện sự cố mất điện, ATS sẽ tự động gửi tín hiệu khởi động máy phát điện. Khi điện lưới phục hồi, ATS sẽ tự động ngắt máy phát và chuyển nguồn trở lại điện lưới.
• Điều chỉnh thời gian trễ linh hoạt: ATS cho phép tùy chỉnh thời gian trễ khi đóng điện máy phát (thường từ 75ms – 100ms hoặc tùy cài đặt) để chờ máy phát đạt tần số và điện áp ổn định. Tương tự, thời gian trễ khi chuyển từ máy phát về lại điện lưới cũng có thể cài đặt dễ dàng nhằm tránh hiện tượng chập chờn của nguồn lưới.
• Chống dao động điện (Bảo vệ tải): Khi nguồn điện trập trùng, không ổn định, hệ thống ATS sẽ chủ động ngắt điện cấp đến tải để tránh gây hư hỏng thiết bị. Chỉ khi nguồn điện đạt trạng thái ổn định liên tục sau một khoảng thời gian nhất định, ATS mới cho phép đóng điện trở lại.
• Bảo vệ toàn diện (Quá áp, thấp áp, mất pha): Ngoài sự cố mất điện hoàn toàn, ATS còn phát hiện được các tình huống nguy hiểm như mất 1 trong 3 pha, hoặc điện áp vượt ra ngoài dải an toàn đã thiết lập. Ngay lập tức, ATS sẽ tách tải khỏi lưới điện và kích hoạt máy phát. Khi điện lưới thực sự ổn định trở lại (sau khoảng 1 đến 10 phút tùy cài đặt), hệ thống mới tự động tắt máy phát và chuyển trả tải cho điện lưới.
• Chỉ thị trạng thái trực quan: Tủ điện ATS được trang bị hệ thống đèn báo (hoặc màn hình hiển thị) trực quan, giúp kỹ thuật viên dễ dàng quan sát trạng thái vận hành hiện tại (đang dùng điện lưới hay máy phát).
• Cảnh báo sự cố linh hoạt: Tích hợp tính năng cảnh báo sự cố tại chỗ (qua còi, đèn) và truyền tín hiệu cảnh báo về trung tâm điều khiển đối với các sự kiện quan trọng, giúp người quản lý phản ứng kịp thời khi có bất thường.

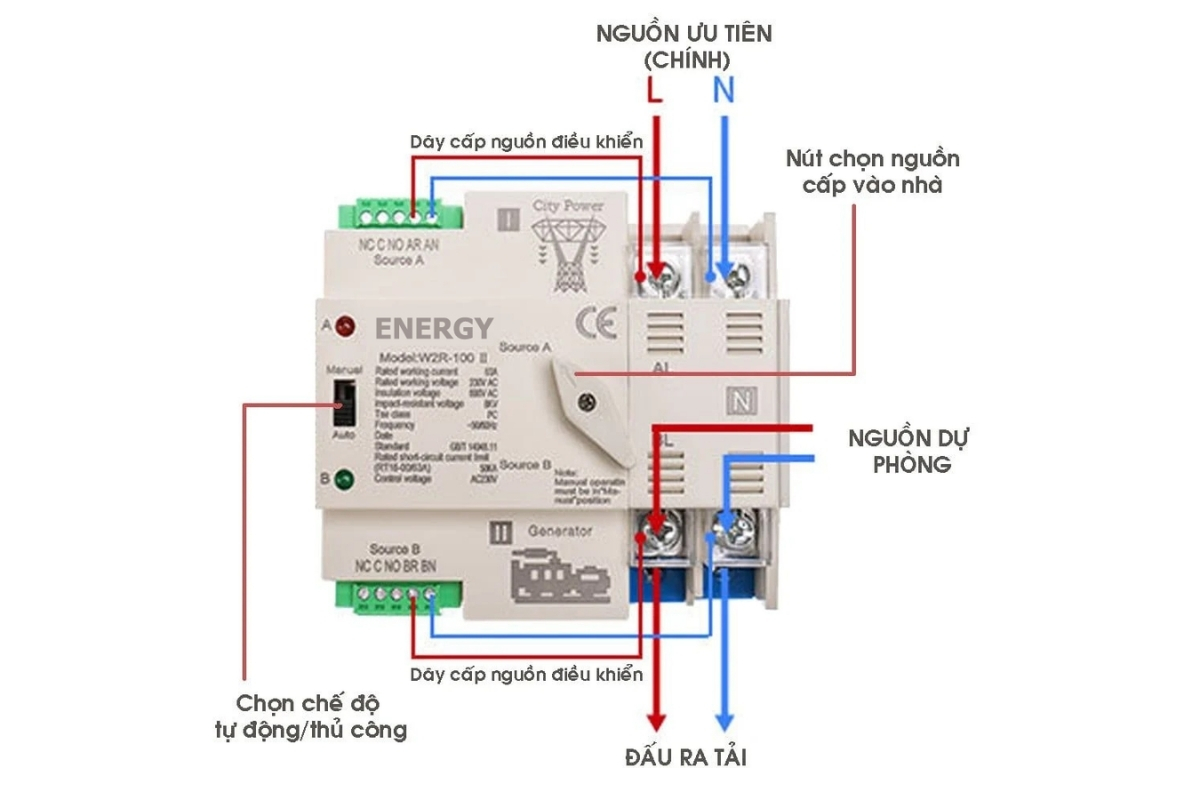

Nguyên lý hoạt động của bộ ATS

Nguyên lý vận hành của bộ chuyển nguồn tự động ATS diễn ra theo chu trình tự động 4 bước tiêu chuẩn:

• Bước 1 (Trạng thái bình thường): Điện lưới hoạt động ổn định → ATS đóng tiếp điểm cho điện lưới cấp điện cho toàn bộ tải.
• Bước 2 (Phát hiện sự cố): Điện lưới bị mất hoặc gặp sự cố (mất pha, quá áp, thấp áp) → ATS ngắt kết nối tải khỏi điện lưới → Xuất lệnh khởi động máy phát điện.
• Bước 3 (Đóng điện dự phòng): Máy phát nổ, điện áp và tần số đạt ngưỡng định mức → Sau thời gian trễ cài đặt, ATS đóng tiếp điểm cho máy phát điện cấp nguồn cho tải.
• Bước 4 (Khôi phục nguồn chính): Khi điện lưới có trở lại và duy trì ổn định → ATS chờ hết thời gian trễ → Chuyển tải từ máy phát về điện lưới → Duy trì máy phát chạy không tải làm mát (cool-down) vài phút rồi ra lệnh tắt máy phát.

Phân loại bộ chuyển nguồn tự động ATS

Để đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp, bộ ATS được phân loại theo nhiều tiêu chí khác nhau:

Phân loại theo kết cấu khí cụ đóng cắt

• ATS dùng Contactor: Cấu tạo đơn giản, chi phí thấp, phù hợp với các tải nhỏ và vừa (gia đình, văn phòng nhỏ).
• ATS dùng MCCB / ACB: Sử dụng Aptomat khối (MCCB) hoặc Máy cắt không khí (ACB), thích hợp cho tải công nghiệp dòng lớn, độ bền cao và tích hợp sẵn chức năng bảo vệ ngắn mạch, quá tải.

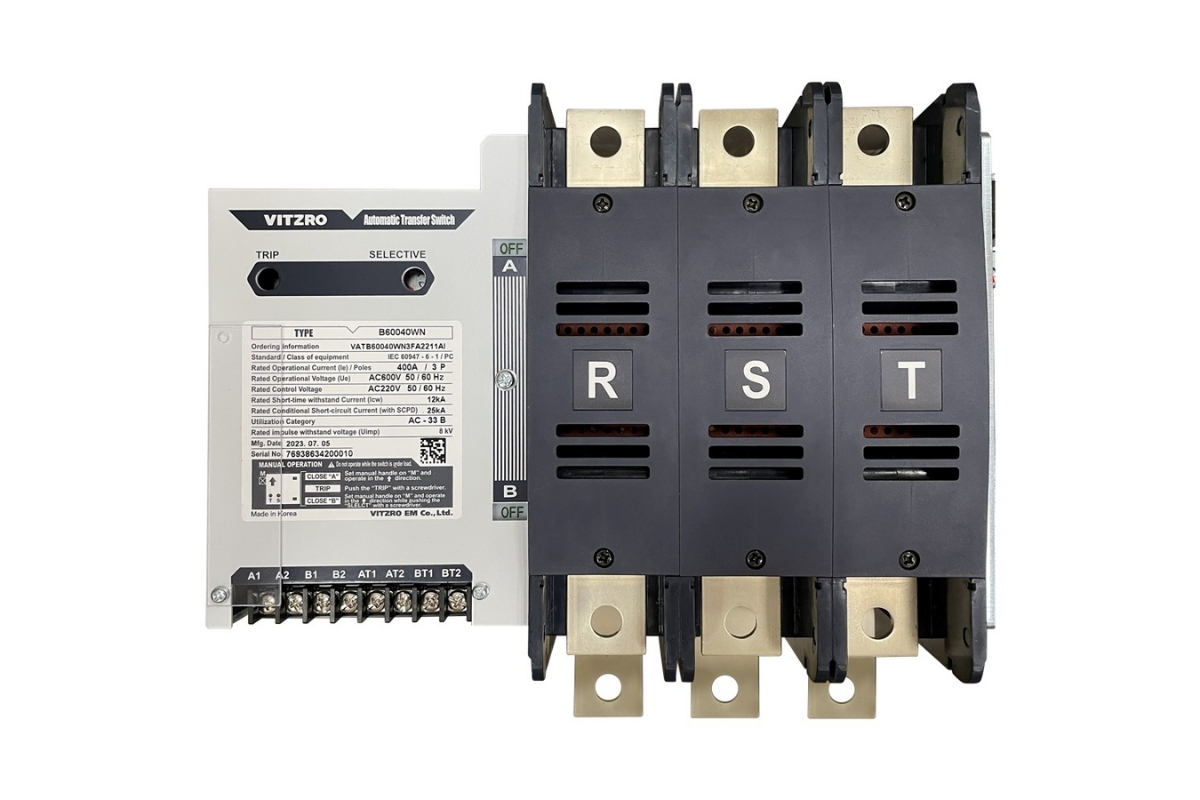

• ATS chuyên dụng (ATS khối / Motorized Switch): Thiết kế nguyên khối tích hợp cơ cấu chuyển mạch bằng động cơ, thời gian chuyển mạch cực nhanh, độ tin cậy và thẩm mỹ cao.

Phân loại theo số pha và điện áp

• ATS 1 pha (220V): Dùng cho hệ thống điện gia đình, cửa hàng buôn bán nhỏ.

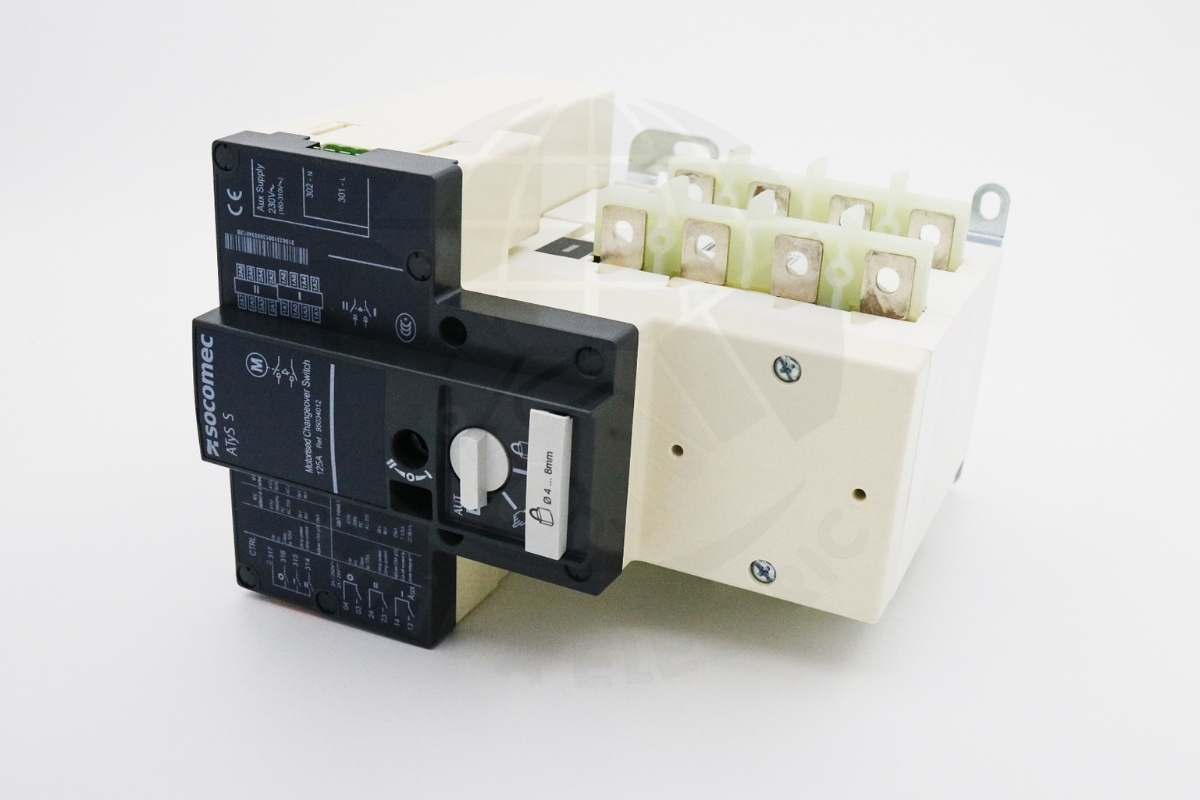

• ATS 3 pha (380V): Dùng cho hệ thống điện công nghiệp, tòa nhà, nhà máy, xưởng sản xuất.

Phân loại theo bộ điều khiển (Controller)

• ATS dùng mạch Rơ-le (Relay): Kết cấu truyền thống, chi phí thấp, dễ sửa chữa nhưng ít tính năng thông minh.

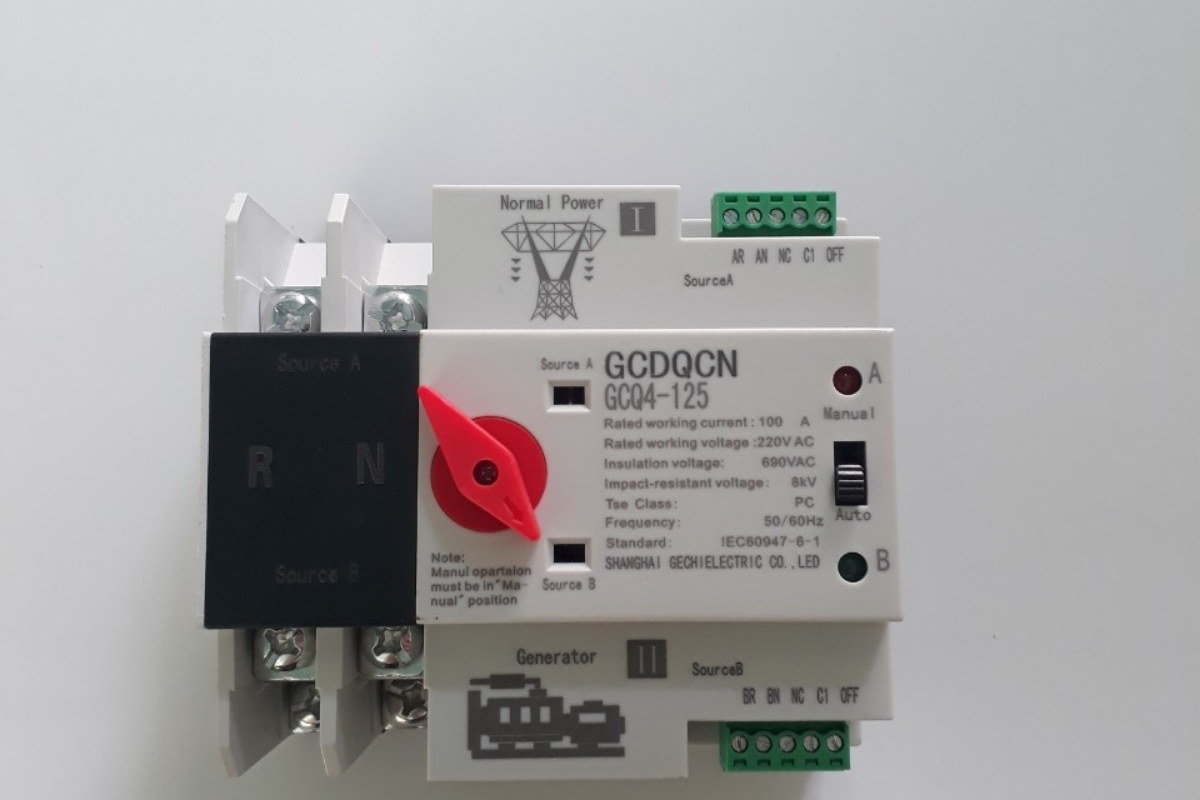

• ATS dùng Bộ điều khiển lập trình (Controller / PLC): Tích hợp màn hình LCD hiển thị thông số, cho phép cài đặt ngưỡng điện áp, thời

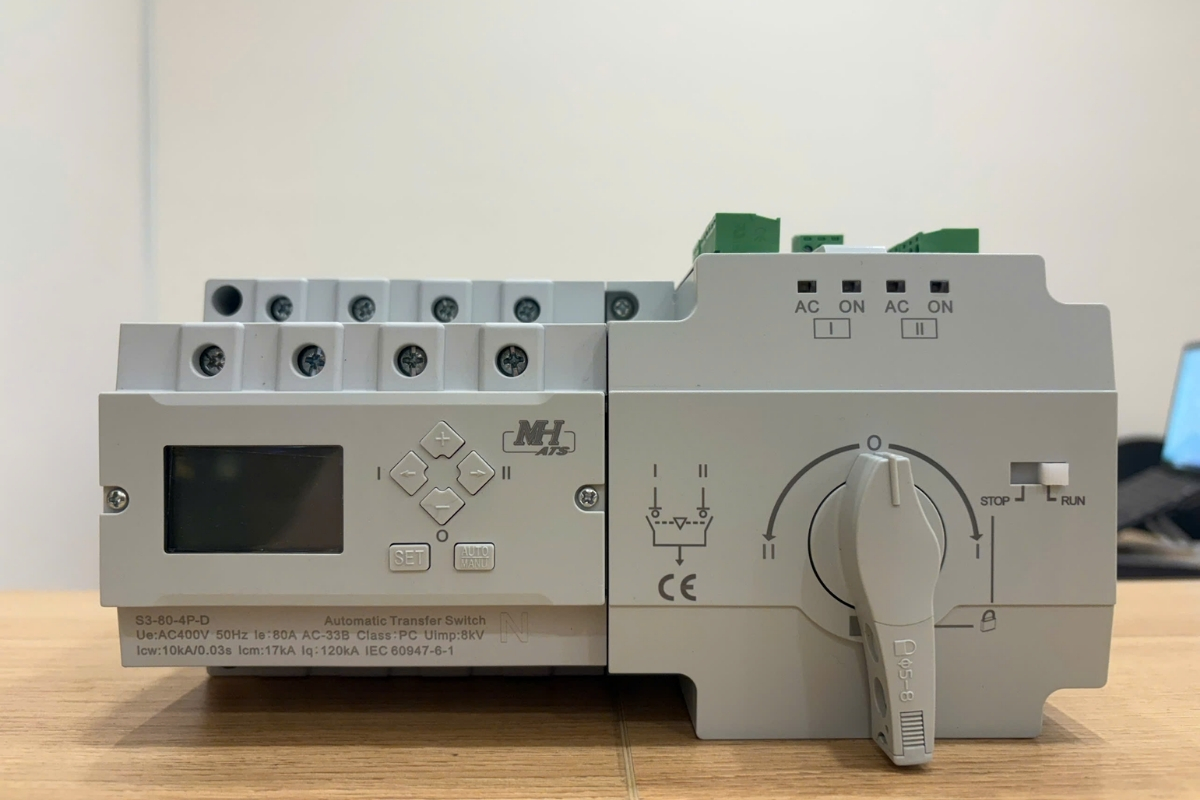

Ứng dụng phổ biến của bộ ATS

Bộ chuyển nguồn tự động ATS là giải pháp không thể thiếu trong nhiều lĩnh vực:

• Tòa nhà & thương mại: Chung cư, trung tâm thương mại, khách sạn, ngân hàng… đảm bảo thang máy, hệ thống chiếu sáng sự cố và PCCC luôn hoạt động.
• Ngành y tế: Bệnh viện, trung tâm y tế… bảo vệ nguồn điện liên tục cho phòng mổ, thiết bị hỗ trợ sinh tồn.
• Công nghiệp & sản xuất: Nhà máy, xưởng chế biến… ngăn ngừa việc gián đoạn dây chuyền sản xuất gây hỏng hóc nguyên vật liệu và thiệt hại kinh tế.
• Hạ tầng viễn thông & công nghệ: Trạm phát sóng BTS, trung tâm dữ liệu (Data Center)… đảm bảo kết nối mạng và hệ thống máy chủ không bị gián đoạn dù chỉ 1 giây.

Kết luận

Một hệ thống bộ chuyển nguồn tự động ATS chất lượng không chỉ giúp bảo vệ các thiết bị điện khỏi sự cố biến động nguồn điện mà còn đảm bảo hoạt động sinh hoạt và sản xuất diễn ra liên tục, an toàn. Việc lựa chọn đúng chủng loại ATS phù hợp với công suất tải là yếu tố rất quan trọng khi thiết kế hệ thống điện.
