Máy biến dòng hạ thế là gì? Hướng dẫn chọn mua và bảng giá mới nhất

Trong hệ thống quản lý năng lượng hiện đại, việc giám sát dòng điện một cách chính xác là yếu tố then chốt để đảm bảo an toàn vận hành và tối ưu hóa chi phí. Máy biến dòng hạ thế (Low Voltage Current Transformer) đóng vai trò là “mắt xích” không thể thiếu, giúp chuyển đổi các dòng điện sơ cấp giá trị lớn thành giá trị tiêu chuẩn để cung cấp cho các thiết bị đo lường và bảo vệ. Bài viết này từ đội ngũ kỹ sư tại KDE Electric sẽ cung cấp cho bạn cái nhìn chuyên sâu nhất về thiết bị này.

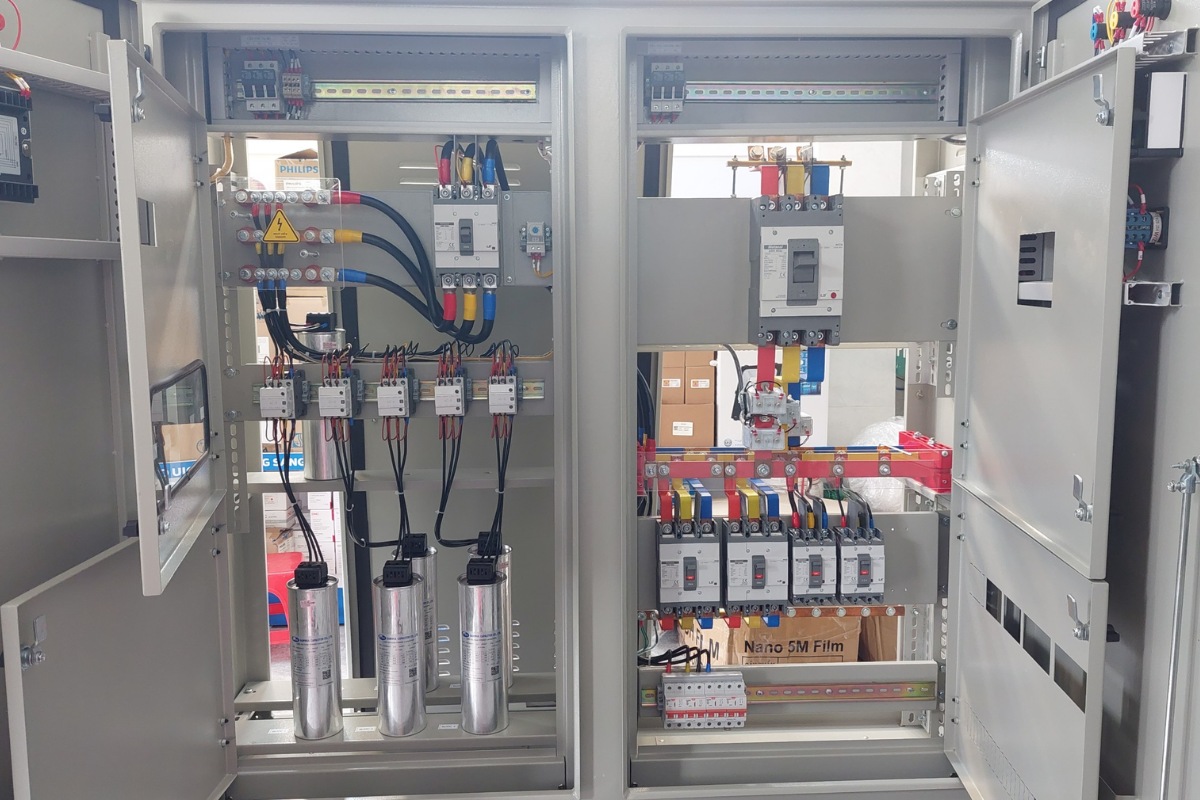

Tổng quan về máy biến dòng điện hạ thế

Máy biến dòng điện hạ thế là một loại thiết bị biến đổi dòng điện dùng cho lưới điện có điện áp định mức thường dưới 1000V. Mục đích chính của nó là biến đổi dòng điện xoay chiều có trị số lớn sang trị số nhỏ hơn (thường là 5A hoặc 1A) để tương thích với các loại đồng hồ ampe, công tơ điện hoặc hệ thống điều khiển.

Khái niệm máy biến dòng đo lường hạ thế

Biến dòng đo lường hạ thế (thường ký hiệu là CT – Current Transformer) được thiết kế với độ chính xác cao nhằm phục vụ mục đích thống kê điện năng và giám sát tải. Khác với biến dòng bảo vệ (thường dùng cho rơ le), biến dòng đo lường yêu cầu sai số cực thấp ở chế độ vận hành bình thường để đảm bảo tính minh bạch trong việc tính toán hóa đơn điện hoặc phân tích hiệu suất năng lượng.

Cấu tạo và nguyên lý hoạt động của biến dòng hạ thế

Về cơ bản, một biến dòng điện hạ thế bao gồm ba bộ phận chính:

• Lõi thép (Core): Làm từ các lá thép kỹ thuật điện có từ tính cao, giúp dẫn từ thông một cách hiệu quả.
• Cuộn dây sơ cấp (Primary Winding): Thường chính là thanh cái (busbar) hoặc dây cáp điện đi xuyên qua tâm của biến dòng.
• Cuộn dây thứ cấp (Secondary Winding): Được quấn nhiều vòng quanh lõi thép, là nơi đưa tín hiệu dòng điện nhỏ ra thiết bị đo.

Nguyên lý hoạt động của máy biến dòng hạ thế

Dựa trên hiện tượng cảm ứng điện từ. Khi có dòng điện xoay cấp chạy qua dây dẫn sơ cấp, nó tạo ra từ thông biến thiên trong lõi sắt. Từ thông này cảm ứng lên cuộn dây thứ cấp một suất điện động, tạo ra dòng điện tỉ lệ nghịch với số vòng dây theo công thức $I_1 / I_2 = N_2 / N_1$.

Thông số máy biến dòng điện hạ thế quan trọng cần biết

Việc nắm vững thông số máy biến dòng điện hạ thế là điều kiện tiên quyết để kỹ sư thiết kế lựa chọn được thiết bị chuẩn xác, tránh hư hỏng hoặc sai lệch số liệu.

Tỷ số biến dòng (Current Ratio)

Đây là thông số quan trọng nhất, thể hiện khả năng giảm dòng điện của thiết bị. Các mức phổ biến bao gồm:

• Biến dòng hạ thế 50/5A: Dùng cho tải nhỏ dưới 50A.
• Biến dòng hạ thế 100/5A: Phổ biến trong các tủ điện phân phối tầng.
• Biến dòng hạ thế 200/5A và Biến dòng hạ thế 500/5A: Sử dụng cho các tủ tổng (MSB) của xưởng sản xuất hoặc tòa nhà.

Cấp chính xác (Accuracy Class)

Cấp chính xác cho biết sai số cho phép của máy biến dòng đo lường hạ thế.

• Cấp 0.5: Thường dùng cho đo đếm điện năng để tính tiền điện (độ chính xác cao).
• Cấp 1.0: Dùng cho các đồng hồ đo ampe tủ điện hiển thị tại chỗ.
• Cấp 3.0 hoặc 5.0: Thường dùng cho các mục đích chỉ thị không quá khắt khe.

Công suất định mức (Burden – VA)

Đây là khả năng chịu tải của mạch thứ cấp (bao gồm điện trở dây dẫn và thiết bị đo). Nếu tổng trở của mạch đo lớn hơn công suất định mức (ví dụ 5VA, 10VA hoặc 15VA), biến dòng sẽ bị bão hòa và gây ra sai số cực lớn.

Cách chọn biến dòng hạ thế phù hợp với hệ thống

Việc cách chọn biến dòng hạ thế sai lệch có thể dẫn đến cháy nổ thiết bị hoặc không đo được dòng điện. Hãy tuân thủ các bước sau:

• Xác định dòng định mức của tải: Dòng sơ cấp của CT nên lớn hơn dòng tải thực tế từ 20% – 25%. Ví dụ, nếu tải tối đa là 80A, hãy chọn biến dòng hạ thế 100/5A.
• Kiểm tra kích thước thanh cái (Busbar): Đảm bảo cửa sổ (window size) của CT lớn hơn kích thước vật lý của thanh đồng hoặc cáp.
• Lựa chọn theo mục đích: Đo đếm thanh toán nên chọn cấp 0.5, giám sát thông thường chọn cấp 1.0.

Biến dòng hạ thế thấp nhất bao nhiêu? Nhiều khách hàng thường thắc mắc biến dòng hạ thế thấp nhất bao nhiêu. Thông thường, các loại CT đo lường phổ biến bắt đầu từ dải 15/5A, 30/5A hoặc 50/5A. Đối với các dòng điện siêu nhỏ (dưới 5A), người ta thường quấn nhiều vòng dây sơ cấp qua tâm CT để nhân tỉ số dòng điện lên.

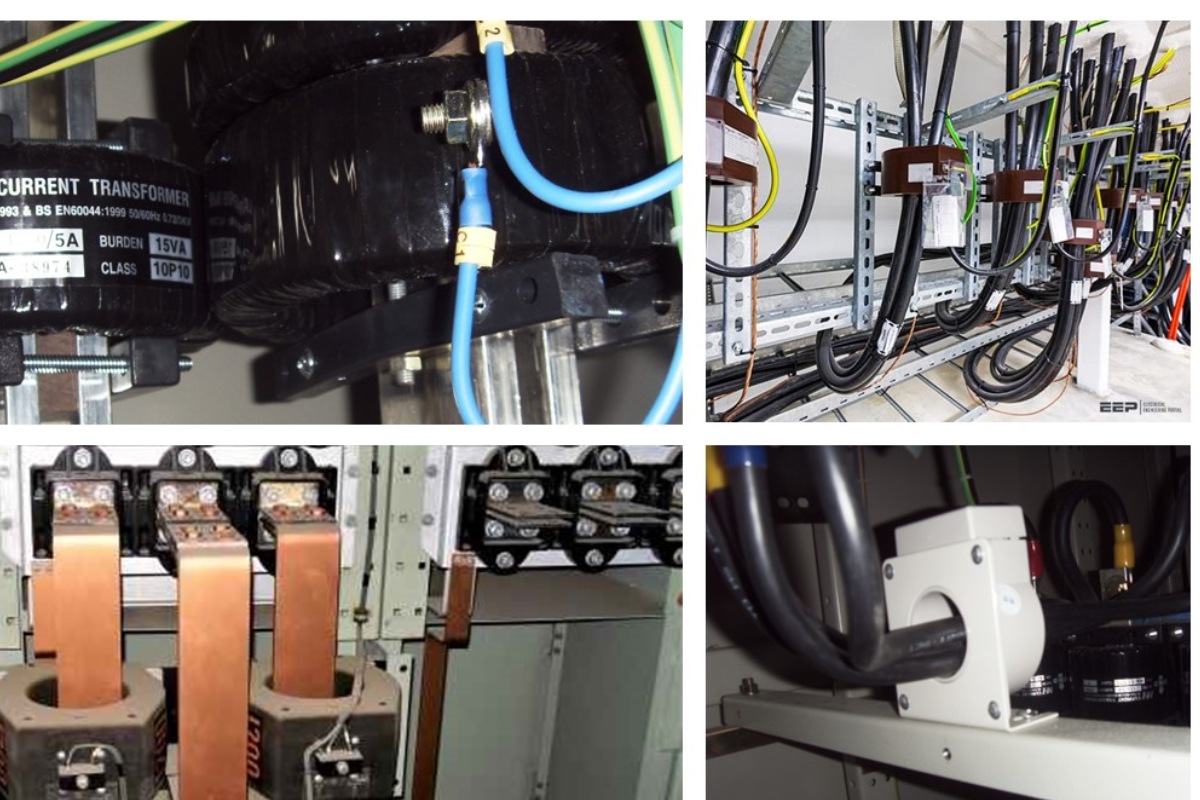

Ứng dụng thực tiễn của máy biến dòng đo lường hạ thế

Trong kỷ nguyên công nghiệp 4.0, máy biến dòng đo lường hạ thế không chỉ đơn thuần là thiết bị chuyển đổi dòng điện mà còn là “điểm chạm” dữ liệu quan trọng cho các hệ thống quản lý năng lượng thông minh.

Kết nối với đồng hồ đo Ampe và Watt kế

Đây là ứng dụng truyền thống và phổ biến nhất của biến dòng đo lường hạ thế. Tại các tủ điện phân phối, tín hiệu từ cuộn thứ cấp của CT (thường là 5A) sẽ được đấu nối trực tiếp vào các đồng hồ kim hoặc đồng hồ số để hiển thị cường độ dòng điện tức thời. Việc sử dụng biến dòng hạ thế 100/5a hay biến dòng hạ thế 200/5a giúp người vận hành theo dõi được mức tải thực tế, từ đó đưa ra các điều chỉnh phù hợp để tránh quá tải.

Tích hợp trong hệ thống quản lý năng lượng (EMS/SCADA)

Với các doanh nghiệp đặt mục tiêu tiết kiệm điện năng, máy biến dòng điện hạ thế được kết nối với các bộ đo đa năng (Multifunction Meter). Tín hiệu này sau đó được truyền qua giao thức Modbus RTU về máy chủ để:

• Phân tích biểu đồ phụ tải theo thời gian thực.
• Phát hiện các điểm rò rỉ điện hoặc lãng phí năng lượng.
• Tính toán chỉ số hiệu quả năng lượng (KPI) cho từng dây chuyền sản xuất.

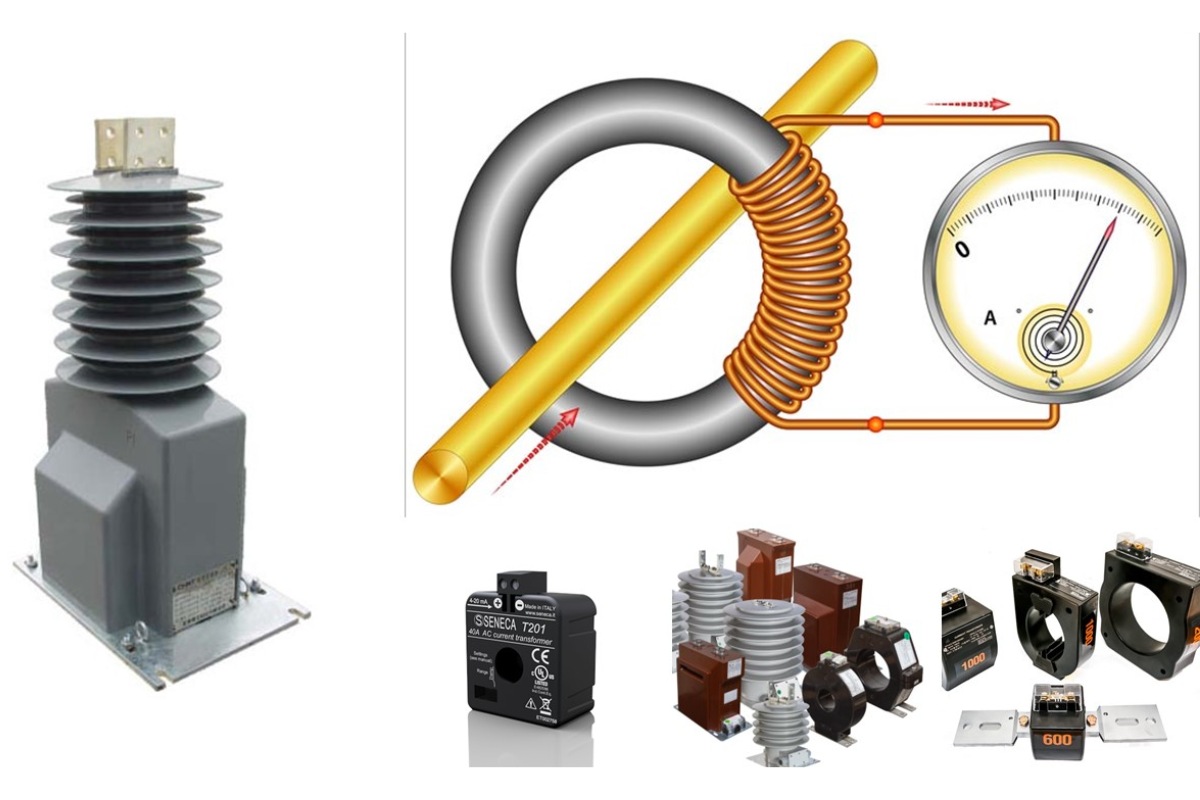

Báo giá máy biến dòng hạ thế mới nhất 2026

Thị trường thiết bị điện hiện nay rất đa dạng với nhiều phân khúc từ cao cấp đến phổ thông. Việc tìm hiểu bảng giá biến dòng hạ thế trước khi thi công sẽ giúp chủ đầu tư tối ưu hóa ngân sách dự án.

Các yếu tố ảnh hưởng đến báo giá máy biến dòng hạ thế

Mức giá biến dòng hạ thế thường biến động dựa trên các tiêu chí kỹ thuật sau:

• Tỷ số biến: Các dòng CT có tỷ số lớn như 500/5A thường có giá nhỉnh hơn các dòng nhỏ như 50/5A do kích thước lõi thép và số vòng dây đồng.
• Độ chính xác (Class): Thiết bị đạt cấp chính xác 0.5 luôn có báo giá máy biến dòng hạ thế cao hơn cấp 1.0 do quy trình kiểm định nghiêm ngặt.
• Kiểu dáng: Biến dòng hạ thế lắp ghép có cấu tạo cơ khí phức tạp hơn nên giá thành thường cao gấp 2-3 lần so với dạng đúc cố định.

Bảng giá tham khảo các mã phổ biến

Dưới đây là bảng tổng hợp mức giá trung bình (tham khảo) cho các dòng sản phẩm máy biến dòng KDE chất lượng cao đang được phân phối bởi KDE Electric:

Lưu ý: Để nhận được báo giá biến dòng hạ thế chính xác nhất theo số lượng và chiết khấu dự án, quý khách vui lòng liên hệ trực tiếp hotline của chúng tôi.

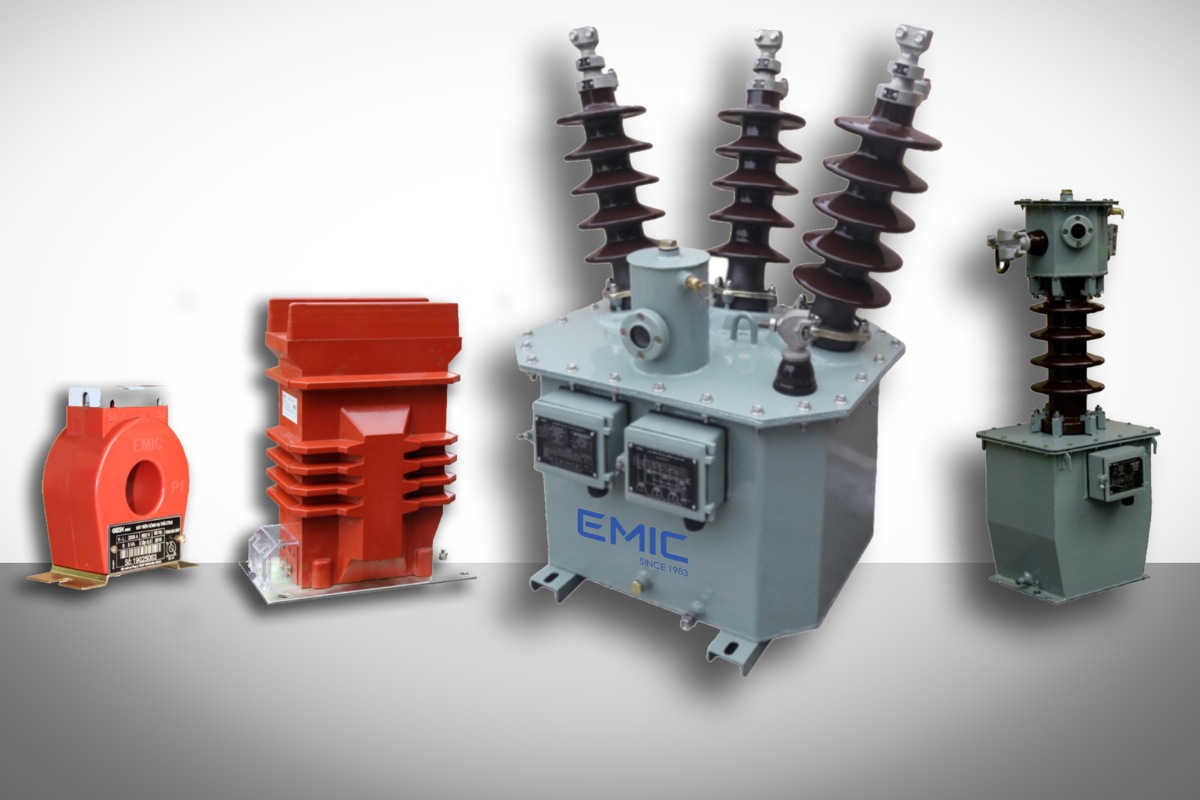

Địa chỉ mua máy biến dòng hạ thế ở Hà Nội uy tín

Nếu bạn đang tìm kiếm máy biến dòng hạ thế ở Hà Nội, việc lựa chọn một đơn vị có năng lực tư vấn chuyên sâu về kỹ thuật là cực kỳ quan trọng. KDE Electric tự hào là đối tác tin cậy của nhiều nhà thầu cơ điện lớn tại khu vực phía Bắc.

Chúng tôi cung cấp giải pháp trọn gói bao gồm:

• Tư vấn kỹ thuật: Hỗ trợ tính toán thông số máy biến dòng điện hạ thế phù hợp với đặc thù tải của từng nhà máy.
• Sản phẩm chính hãng: Cam kết đầy đủ giấy tờ CO/CQ, đáp ứng các tiêu chuẩn IEC và TCVN.
• Hỗ trợ sau bán hàng: Hướng dẫn đấu nối, cài đặt thông số trên đồng hồ đo để đảm bảo hệ thống vận hành trơn tru ngay từ lần đầu tiên.

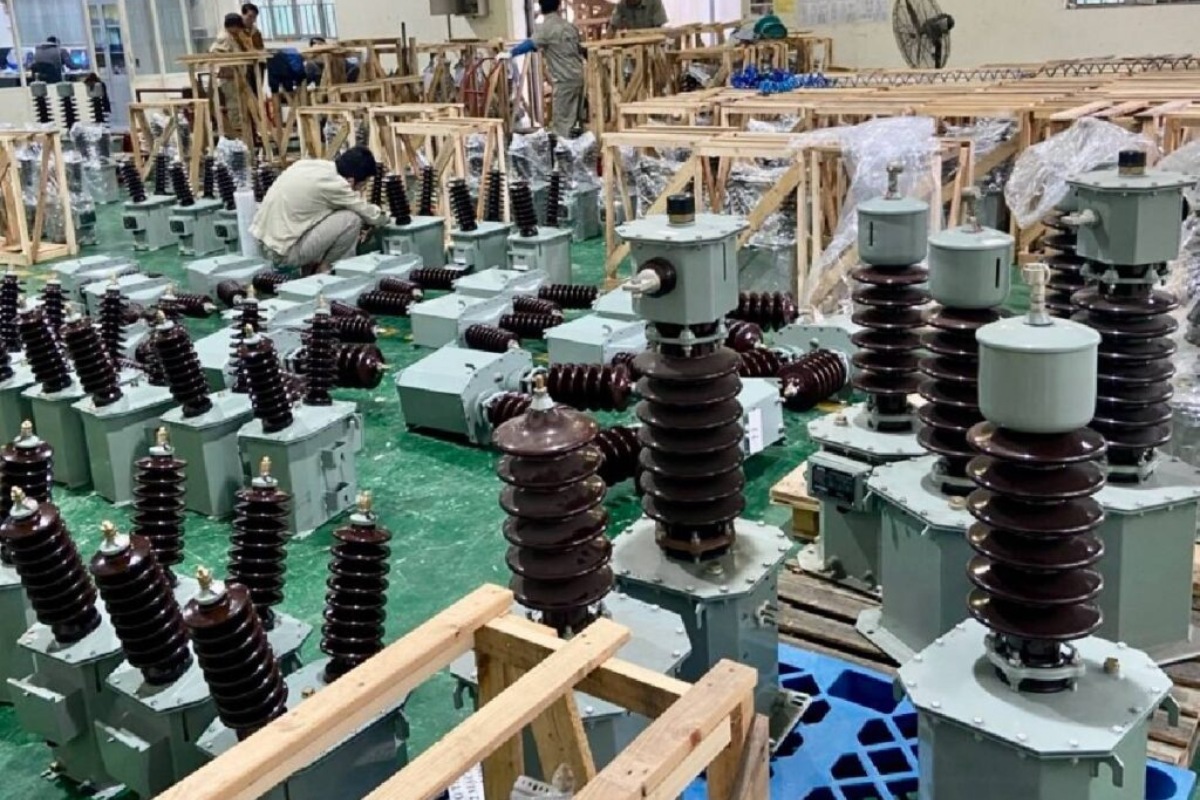

Những lưu ý “xương máu” khi lắp đặt máy biến dòng hạ thế

Lắp đặt biến dòng điện hạ thế đòi hỏi sự cẩn trọng tuyệt đối để tránh những tai nạn đáng tiếc về người và thiết bị.

CẢNH BÁO NGUY HIỂM: Tuyệt đối không được hở mạch thứ cấp của máy biến dòng khi đang có dòng điện chạy qua cuộn sơ cấp. Khi hở mạch thứ cấp, điện áp tại hai đầu cuộn dây sẽ tăng vọt lên hàng nghìn Vol, có thể gây phóng điện, cháy nổ hoặc tử vong cho người chạm vào.

• Kiểm tra chiều dòng điện: Luôn lắp đặt theo đúng chiều ký hiệu P1 (vào) và P2 (ra) trên thân CT.
• Tiếp địa: Cần nối đất một đầu của cuộn thứ cấp (thường là đầu S2) để bảo vệ thiết bị đo trong trường hợp xảy ra sự cố đánh thủng cách điện giữa sơ cấp và thứ cấp.
• Lựa chọn dây dẫn: Dây dẫn từ cuộn thứ cấp đến đồng hồ đo nên sử dụng dây có tiết diện tối thiểu 2.5mm² để giảm sụt áp và sai số đo lường.

Các câu hỏi thường gặp về máy biến dòng hạ thế

Máy biến dòng hạ thế có thể dùng cho điện cao thế được không?

Tuyệt đối không, vì lớp cách điện của thiết bị này chỉ được thiết kế cho mức điện áp dưới 1000V. Việc sử dụng sai cấp điện áp sẽ gây phóng điện xuyên thủng lớp vỏ và dẫn đến cháy nổ cực kỳ nguy hiểm.

Tại sao dòng thứ cấp của biến dòng điện hạ thế luôn là 5A hoặc 1A?

Đây là quy chuẩn kỹ thuật quốc tế để đồng bộ hóa các thiết bị đo lường và bảo vệ trên toàn thế giới. Việc đưa về dòng điện nhỏ giúp đảm bảo an toàn cho người vận hành và tiết kiệm chi phí sản xuất đồng hồ đo.

Biến dòng hạ thế lắp ghép có chính xác bằng loại đúc không?

Về lý thuyết, loại lắp ghép có sai số lớn hơn một chút do sự xuất hiện của khe hở không khí tại điểm tiếp xúc của lõi thép. Tuy nhiên, các dòng sản phẩm hiện đại vẫn đảm bảo đạt cấp chính xác Class 1.0 hoặc 0.5, hoàn toàn đáp ứng tốt các yêu cầu đo lường công nghiệp.

Làm thế nào để xác định chiều lắp đặt đúng của biến dòng?

Bạn cần quan sát ký hiệu trên thân thiết bị, trong đó mặt có chữ P1 phải hướng về phía nguồn điện và mặt P2 hướng về phía tải. Việc lắp ngược chiều sẽ khiến kim đồng hồ đo ampe hoặc chỉ số công suất trên bộ đo đa năng bị sai lệch hoàn toàn.

Biến dòng hạ thế thấp nhất bao nhiêu Ampe và có thể điều chỉnh được không?

Dải đo thấp nhất thông dụng thường là 15/5A hoặc 50/5A tùy theo nhà sản xuất. Bạn có thể điều chỉnh tỷ số biến bằng cách quấn thêm nhiều vòng dây sơ cấp qua tâm biến dòng để giảm trị số dòng điện đầu vào theo nhu cầu thực tế.

Kết luận

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về máy biến dòng hạ thế. Nếu bạn đang cần một lộ trình tối ưu hóa năng lượng hoặc cần báo giá máy biến dòng hạ thế cạnh tranh nhất cho dự án sắp tới, đừng ngần ngại liên hệ với các chuyên gia tại KDE Electric qua hotline 0936 011 818 để được hỗ trợ tận tình.
