Tủ điện ATS là hệ thống chuyển nguồn tự động giữa điện lưới và máy phát điện, đảm bảo duy trì nguồn điện liên tục khi xảy ra sự cố. Khi lưới điện Quốc gia (EVN) mất điện, sụt áp hoặc mất pha, tủ ATS máy phát điện sẽ tự động chuyển tải chỉ trong 1–5 giây để bảo vệ toàn bộ hệ thống tải. Tại Việt Nam với tiêu chuẩn 3 pha 380V/50Hz, tủ điện ATS gần như bắt buộc trong nhà máy, khu công nghiệp, bệnh viện và tòa nhà thương mại. Để giám sát chính xác và vận hành an toàn, nhiều hệ thống hiện nay tích hợp thiết bị đo lường từ KDE Electric nhằm đảm bảo kiểm soát điện áp, dòng điện và tần số trước khi chuyển nguồn.

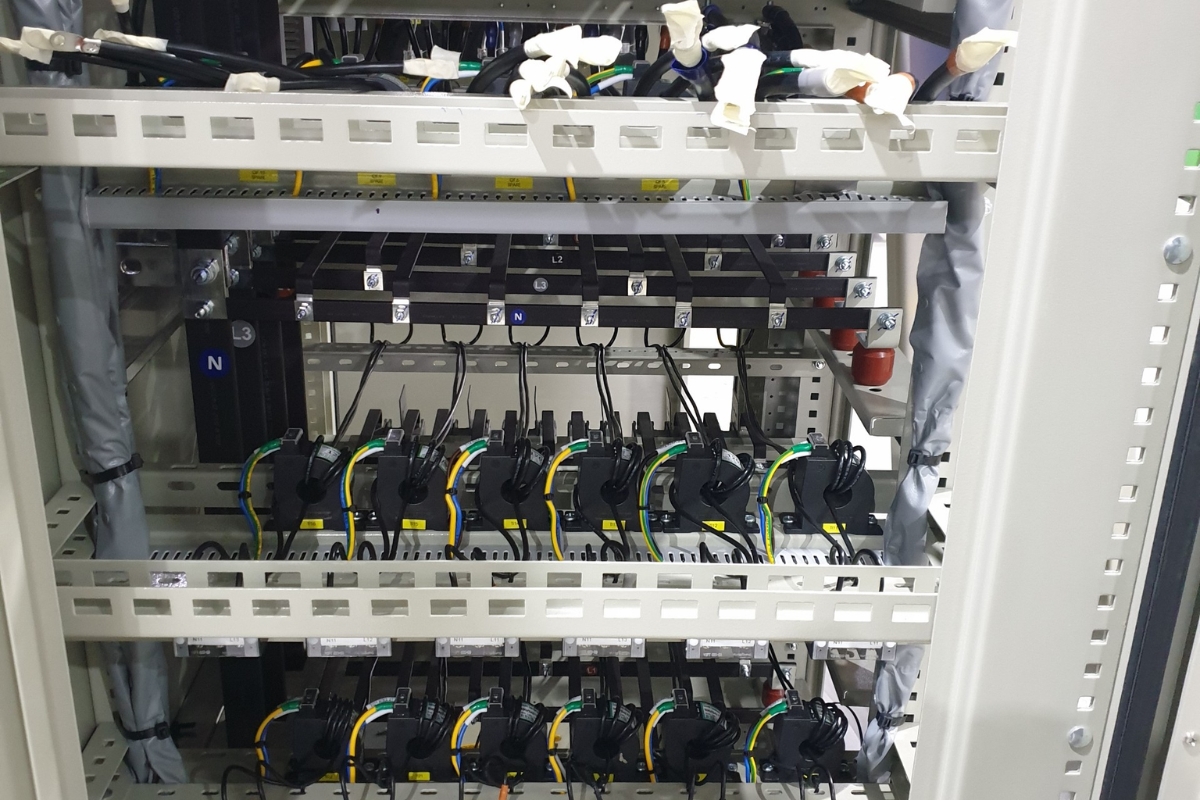

Tủ điện ATS là gì? Tầm quan trọng của tủ ATS máy phát điện
Tủ điện ATS (Automatic Transfer Switch) là hệ thống chuyển đổi nguồn điện tự động giữa điện lưới và nguồn dự phòng (máy phát điện). Khi nguồn điện chính từ lưới (EVN) gặp sự cố như mất điện, sụt áp hoặc mất pha, tủ ATS máy phát điện sẽ tự động kích hoạt máy phát và chuyển tải sang nguồn dự phòng mà không cần can thiệp thủ công.
Cơ chế hoạt động cơ bản
Quy trình hoạt động của tủ điện ATS diễn ra theo logic:
- Giám sát liên tục điện áp nguồn lưới
- Phát hiện sự cố (mất điện, lệch pha, sụt áp)
- Gửi tín hiệu khởi động máy phát
- Kiểm tra điện áp máy phát đạt chuẩn
- Chuyển tải sang nguồn máy phát
Thời gian chuyển nguồn tiêu chuẩn thường từ 1 – 5 giây, tùy theo cấu hình hệ thống và thời gian ổn định của máy phát điện.
Tầm quan trọng trong thực tế
Trong các hệ thống công nghiệp và hạ tầng quan trọng, tủ ATS cho máy phát điện đóng vai trò không thể thay thế:
- Đảm bảo nguồn điện liên tục: Tránh dừng dây chuyền sản xuất
- Bảo vệ thiết bị: Hạn chế sốc điện, sụt áp
- Giảm thiểu thiệt hại: Đặc biệt trong nhà máy, bệnh viện, data center
Ứng dụng thực tế của tủ điện ATS
Tủ điện ATS được ứng dụng rộng rãi trong:
Nhà máy sản xuất:
- Tránh dừng dây chuyền
- Bảo vệ máy móc
Bệnh viện:
- Duy trì thiết bị y tế
- Đảm bảo an toàn tính mạng
Tòa nhà, trung tâm dữ liệu:
- Duy trì server
- Tránh mất dữ liệu

Cấu tạo tủ điện ATS và lý do bắt buộc phải có đồng hồ đo điện đa năng

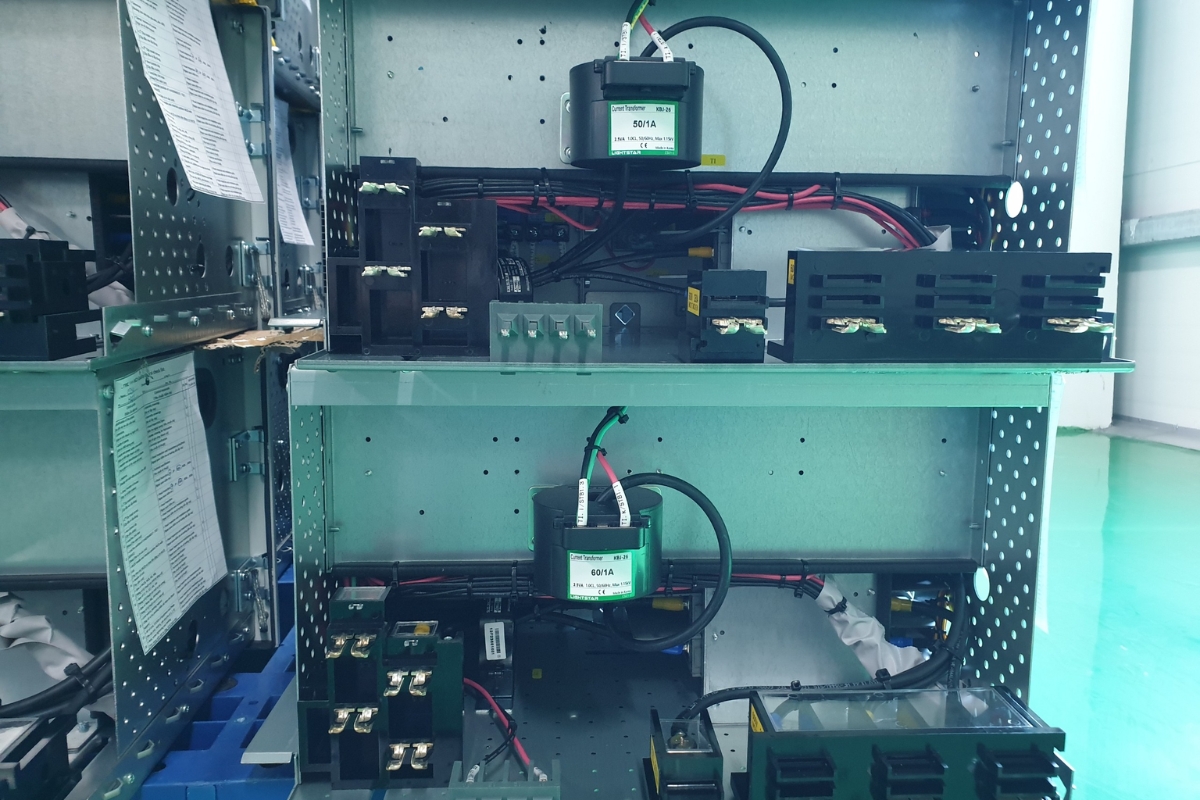

Một hệ thống tủ điện ATS tiêu chuẩn được thiết kế gồm 3 thành phần chính:
- Hệ thống chuyển mạch (Contactor / MCCB / ACB)
- Bộ điều khiển ATS (ATS Controller)
- Hệ thống đo lường và hiển thị
Hệ thống chuyển mạch (Switching System)
Đây là “trái tim cơ khí” của tủ ats cho máy phát điện, đảm nhiệm việc đóng/cắt nguồn.
Các thiết bị phổ biến:
- Contactor (dòng nhỏ – trung bình)
- MCCB (tải lớn)
- ACB (tải cực lớn, tủ tổng)
Yêu cầu kỹ thuật:
- Đóng cắt nhanh
- Không cho phép 2 nguồn cấp cùng lúc (interlock cơ – điện)
- Độ bền cao (đóng cắt hàng nghìn lần)
Bộ điều khiển ATS (ATS Controller)
Bộ điều khiển là “bộ não” của hệ thống, thực hiện logic tự động:
- Giám sát điện áp nguồn lưới
- Phát hiện lỗi: mất điện, mất pha, sụt áp
- Gửi tín hiệu khởi động máy phát
- Điều khiển chuyển mạch
Các thông số quan trọng:
- Thời gian trễ chuyển nguồn: 0 – 30s
- Thời gian trễ khởi động máy phát
- Thời gian làm mát máy phát (cooling time): 3 – 5 phút
Hệ thống đo lường – yếu tố quyết định độ an toàn
Đây là phần thường bị xem nhẹ nhưng thực tế lại cực kỳ quan trọng trong thiết kế tủ điện ATS.
Trước khi cho phép chuyển tải sang máy phát, hệ thống cần xác nhận:
- Điện áp đã đạt 380V / 220V chưa?
- Tần số đã ổn định 50Hz chưa?
- Có lệch pha hoặc quá tải không?
Để thực hiện điều này, tủ điện bắt buộc phải có thiết bị đo chính xác là đồng hồ đo điện đa năng lắp tủ ATS.
Thiết bị này cho phép:
- Hiển thị đồng thời:
- Điện áp (V)
- Dòng điện (A)
- Tần số (Hz)
- Công suất (kW)
- Giám sát 2 nguồn độc lập (lưới & máy phát)
- Phát hiện nhanh:
- Mất pha
- Lệch pha
- Quá tải
Trong thực tế, rất nhiều sự cố cháy tải hoặc hỏng thiết bị xảy ra do chuyển nguồn khi điện áp máy phát chưa ổn định. Đồng hồ đo điện đa năng giúp loại bỏ hoàn toàn rủi ro này.

Sơ đồ nguyên lý tủ điện ATS chuẩn kỹ thuật
Hiểu rõ sơ đồ nguyên lý sơ đồ tủ điện ATS giúp kỹ sư vận hành và bảo trì hệ thống hiệu quả hơn.
Quy trình hoạt động tiêu chuẩn
- Nguồn lưới hoạt động bình thường
- Bộ điều khiển ATS giám sát liên tục điện áp
- Khi phát hiện lỗi (mất điện / sụt áp): Gửi tín hiệu khởi động máy phát
- Máy phát khởi động → Ổn định điện áp
- Kiểm tra thông số qua đồng hồ đo
- Đóng contactor/mccb → Chuyển tải sang máy phát
Khi điện lưới phục hồi
- ATS phát hiện điện lưới ổn định
- Chuyển tải ngược lại về lưới
- Máy phát tiếp tục chạy không tải
- Tắt sau thời gian làm mát (3 – 5 phút)
Sơ đồ logic tổng quát
Nguồn lưới → ATS Controller → Kiểm tra lỗi → Máy phát khởi động → Kiểm tra điện áp → Đóng chuyển mạch → Cấp tải
Lưu ý kỹ thuật quan trọng
- Không bao giờ cho phép 2 nguồn cấp đồng thời
- Phải có liên động cơ khí hoặc điện
- Kiểm tra thứ tự pha R-S-T
Nếu đấu sai pha, có thể gây đảo chiều động cơ và hỏng toàn bộ hệ thống.

Cách đấu tủ điện ATS
Sau khi hiểu rõ cấu tạo tủ điện ATS và nguyên lý hoạt động, bước tiếp theo quan trọng nhất là cách đấu tủ điện ATS đúng kỹ thuật và quy trình vận hành thực tế. Đây là yếu tố quyết định đến độ an toàn và độ ổn định của toàn bộ hệ thống điện.
Một hệ thống tủ ATS máy phát điện tiêu chuẩn sẽ có 3 đầu kết nối chính:
- Nguồn điện lưới (Main – từ EVN)
- Nguồn máy phát (Generator – Gen)
- Ngõ ra tải (Load)
Bước 1: Đấu nguồn điện lưới (Main)
- Đấu 3 pha R – S – T (hoặc L1 – L2 – L3) vào đầu vào MCCB/Contactor nguồn lưới
- Đảm bảo đúng thứ tự pha
Bước 2: Đấu nguồn máy phát (Gen)
- Đấu tương tự 3 pha R – S – T từ máy phát
- Kiểm tra đồng bộ pha giữa máy phát và lưới
Lưu ý cực kỳ quan trọng:
Sai thứ tự pha sẽ gây đảo chiều động cơ, có thể phá hỏng toàn bộ hệ thống tải.
Bước 3: Đấu đầu ra tải (Load)
- Đầu ra của 2 nguồn được đưa về điểm chung
- Từ đó cấp đến hệ thống tải
Hệ thống phải đảm bảo:
- Không có hiện tượng cấp đồng thời 2 nguồn
- Có liên động cơ – điện giữa 2 contactor/MCCB
Kiểm tra sau khi đấu nối
Sau khi hoàn thành cách đấu tủ điện ATS, cần kiểm tra:
- Điện áp từng pha
- Tần số (50Hz)
- Thứ tự pha
- Độ ổn định điện áp
Việc này được thực hiện nhanh chóng thông qua:
đồng hồ đo điện đa năng lắp tủ ATS
Sơ đồ mạch điện tủ ATS (thực tế triển khai)
Một sơ đồ mạch điện tủ ATS tiêu chuẩn bao gồm:
- 2 MCCB/Contactor (Nguồn lưới & máy phát)
- ATS Controller
- Đồng hồ đo điện đa năng
- Relay trung gian
Luồng hoạt động:
Nguồn → Thiết bị đóng cắt → Bộ điều khiển → Tải
Trong các dự án thực tế tại nhà máy, kỹ sư thường thiết kế thêm:
- Bảo vệ quá áp / thấp áp
- Bảo vệ mất pha
- Giám sát từ xa

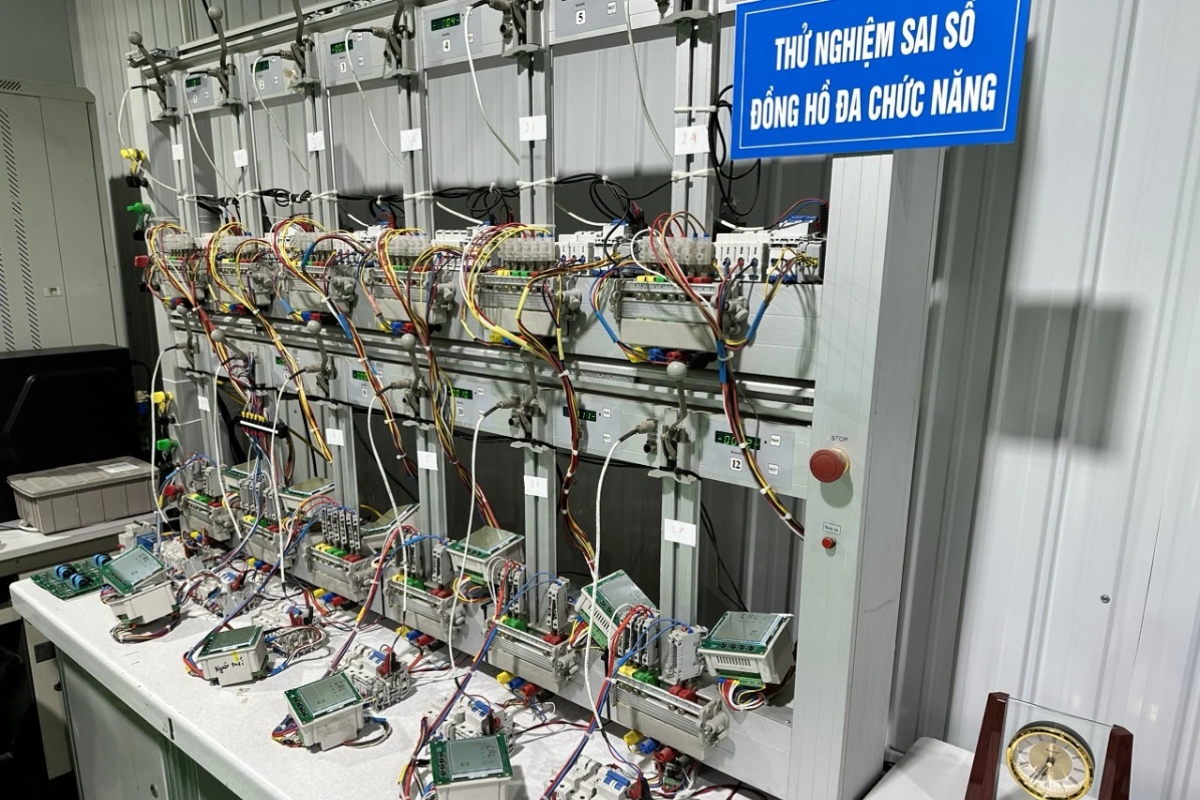

Hướng dẫn sử dụng tủ điện ATS
Để vận hành hiệu quả tủ điện ATS, người dùng cần hiểu rõ các chế độ hoạt động.
Các chế độ chính của tủ ATS
Chế độ Auto (Tự động)
- Tủ tự động chuyển nguồn khi mất điện
- Máy phát tự khởi động
- Không cần can thiệp thủ công
Đây là chế độ sử dụng chính trong thực tế.
Chế độ Manual (Bằng tay)
- Người vận hành chủ động chuyển nguồn
- Dùng trong bảo trì hoặc test hệ thống
Cách xem tủ điện ATS
Để kiểm tra trạng thái hoạt động, bạn cần quan sát:
Đèn báo trạng thái
- Mains Available → Có điện lưới
- Gen Available → Máy phát sẵn sàng
- Load On → Tải đang sử dụng nguồn nào
Đồng hồ đo điện
Thông qua đồng hồ đo điện đa năng lắp tủ ATS, bạn có thể đọc được:
- Điện áp từng pha
- Dòng tải
- Tần số
- Công suất
Đây là cách cách xem tủ điện ATS chính xác nhất, giúp phát hiện sớm:
- Lệch pha
- Quá tải
- Sụt áp
Kinh nghiệm vận hành: Luôn kiểm tra điện áp máy phát đạt đủ 380V và ổn định trước khi cho phép chuyển tải.

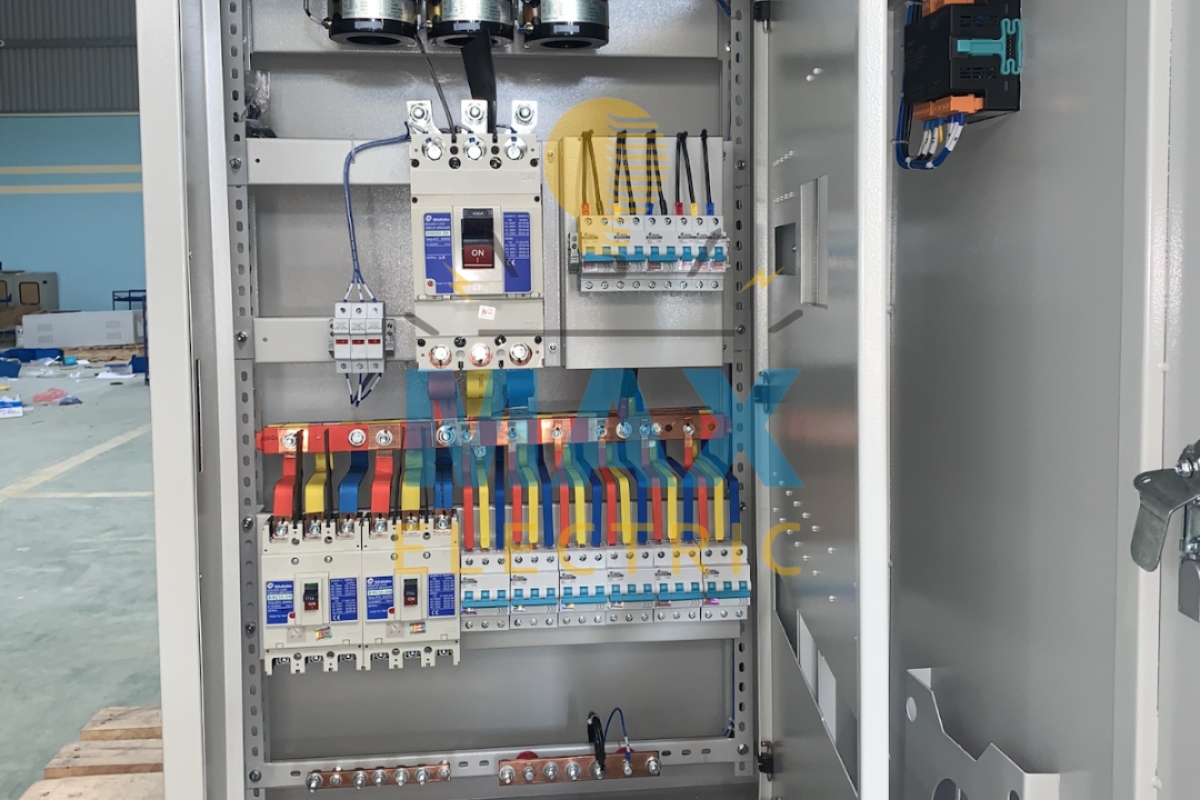

Các lỗi thường gặp khi vận hành tủ điện ATS
Trong quá trình sử dụng tủ ATS cho máy phát điện, một số lỗi phổ biến bao gồm:
Chuyển nguồn khi điện chưa ổn định
- Gây sụt áp
- Hỏng thiết bị
Giải pháp: luôn theo dõi qua đồng hồ đo điện
Đấu sai thứ tự pha
- Gây đảo chiều motor
- Nguy hiểm cho hệ thống
Không có hệ thống đo lường
- Không kiểm soát được điện áp
- Không phát hiện lỗi
Đây là lý do trong mọi thiết kế tủ điện ATS, phần đo lường không thể thiếu.

Kết luận
Việc hiểu rõ cách đấu tủ điện ATS và hướng dẫn sử dụng tủ điện ATS giúp hệ thống vận hành ổn định và an toàn. Đặc biệt, việc tích hợp đồng hồ đo điện đa năng lắp tủ ATS KDE Electric là yếu tố bắt buộc để giám sát và bảo vệ hệ thống trước khi chuyển nguồn. Trong thực tế, một tủ ATS đạt chuẩn không chỉ cần đúng thiết kế mà còn phải đảm bảo đo lường chính xác và vận hành đúng quy trình.
