Sơ đồ đấu dây công tắc chuyển mạch Volt chi tiết nhất

Trong các hệ thống đo lường điện, việc hiểu đúng sơ đồ đấu dây công tắc chuyển mạch Volt giúp theo dõi điện áp giữa các pha chính xác và đảm bảo tủ điện vận hành ổn định. Nắm rõ cách đấu công tắc chuyển mạch Volt còn giúp kỹ thuật viên tránh đấu nhầm pha, hạn chế sai số đo và bảo vệ thiết bị. Đặc biệt, trong hệ thống điện 3 pha, việc áp dụng đúng cách đấu công tắc chuyển mạch 7 vị trí giúp kiểm tra đầy đủ các trạng thái điện áp.

Sơ đồ đấu dây công tắc chuyển mạch Volt chuẩn

Sau khi hiểu nguyên lý và cấu tạo của thiết bị, bước quan trọng tiếp theo là đọc và áp dụng đúng sơ đồ đấu dây công tắc chuyển mạch Volt trong hệ thống điện thực tế. Việc đấu nối chính xác không chỉ giúp Volt kế hiển thị đúng điện áp mà còn đảm bảo độ an toàn và độ ổn định của tủ điện.

Trong các hệ thống điện công nghiệp, công tắc chuyển mạch Volt thường được sử dụng để chọn điểm đo điện áp giữa các pha hoặc giữa pha và trung tính. Điều này cho phép một đồng hồ đo có thể kiểm tra nhiều trạng thái điện áp mà không cần lắp nhiều Volt kế.

Một sơ đồ đấu dây công tắc chuyển mạch Volt cơ bản thường bao gồm các thành phần chính:

Nguồn điện 3 pha (L1 – L2 – L3 – N)
Công tắc chuyển mạch Volt
Volt kế hoặc đồng hồ đo điện áp
Hệ thống dây dẫn

Nguyên tắc đấu dây:

Các pha L1 – L2 – L3 được đưa vào các chân đầu vào của công tắc
Công tắc chuyển mạch sẽ chọn cặp pha tương ứng
Điện áp được đưa tới Volt kế để hiển thị

Nguyên tắc kỹ thuật quan trọng: Volt kế luôn phải được đấu sau công tắc chuyển mạch để đảm bảo chỉ đo điện áp của cặp dây đang được chọn.

Trong các hệ thống đo lường điện hiện đại, Volt kế analog thường được thay thế bằng đồng hồ đo điện đa năng để thu thập nhiều thông số hơn như điện áp, dòng điện, công suất và điện năng.

Đấu Volt kế đo điện áp pha

Trong trường hợp cần đo điện áp giữa pha và trung tính, sơ đồ đấu dây sẽ thực hiện như sau:

Pha L1 → công tắc → Volt kế
Trung tính N → Volt kế

Khi xoay công tắc, Volt kế sẽ lần lượt đo:

L1 – N
L2 – N
L3 – N

Ưu điểm của phương pháp này:

Kiểm tra nhanh điện áp từng pha
Phát hiện mất pha hoặc lệch pha
Giám sát điện áp cấp cho thiết bị

Đấu Volt kế đo điện áp dây

Trong hệ thống điện 3 pha công nghiệp, việc đo điện áp dây (Line Voltage) là rất quan trọng.

Ví dụ trong hệ thống 380V:

L1 – L2 ≈ 380V
L2 – L3 ≈ 380V
L3 – L1 ≈ 380V

Sơ đồ đấu dây:

L1, L2, L3 → các chân pha của công tắc
Hai đầu Volt kế → đầu ra của công tắc

Khi xoay công tắc, Volt kế sẽ hiển thị điện áp của cặp pha được chọn.

Tìm hiểu sơ đồ đấu dây công tắc chuyển mạch Volt chuẩn xác

Sơ đồ đấu công tắc Volt cho hệ thống điện 3 pha

Trong tủ điện công nghiệp, công tắc chuyển mạch Volt thường được thiết kế để đo 6 trạng thái điện áp khác nhau.

Các trạng thái phổ biến:

L1 – L2
L2 – L3
L3 – L1
L1 – N
L2 – N
L3 – N

Cấu hình này thường sử dụng công tắc chuyển mạch 7 vị trí.

Cách đấu công tắc chuyển mạch 7 vị trí

Đây là cấu hình phổ biến nhất trong tủ điện công nghiệp.

Các vị trí của công tắc:

Vị trí	Điện áp đo
OFF	Không đo
Position 1	L1 – L2
Position 2	L2 – L3
Position 3	L3 – L1
Position 4	L1 – N
Position 5	L2 – N
Position 6	L3 – N

Nguyên tắc cách đấu công tắc chuyển mạch 7 vị trí:

Đấu ba pha L1 – L2 – L3 vào các chân đầu vào
Đấu dây trung tính N vào các chân đo pha – trung tính
Hai đầu ra của công tắc nối với Volt kế

Khi xoay công tắc, các tiếp điểm bên trong sẽ kết nối Volt kế với cặp dây tương ứng.

Việc nắm vững cách đấu công tắc chuyển mạch Volt giúp tránh các lỗi phổ biến như:

Volt kế hiển thị sai
Đo nhầm điện áp pha
Chập mạch giữa các pha

Sơ đồ đấu công tắc Volt với Volt kế Analog

Trong nhiều hệ thống tủ điện truyền thống, Volt kế kim (analog Voltmeter) vẫn được sử dụng nhờ độ bền cao và dễ quan sát.

Cấu hình đấu dây thường bao gồm:

Công tắc chuyển mạch Volt
Volt kế analog
Nguồn điện 3 pha

Quy trình đấu dây:

Ba pha L1 – L2 – L3 đấu vào công tắc
Hai đầu ra công tắc nối với Volt kế
Xoay công tắc để chọn pha đo

Ưu điểm của hệ thống này:

Chi phí thấp
Độ ổn định cao
Ít phụ thuộc vào điện tử

Tuy nhiên trong các nhà máy hiện đại, Volt kế analog thường được thay thế bởi thiết bị đo đa năng để phục vụ hệ thống quản lý năng lượng.

Sơ đồ đấu công tắc Volt với đồng hồ đo đa năng

Trong các hệ thống quản lý năng lượng hiện đại, Volt kế đơn lẻ thường được thay thế bởi multifunction meter.

Thiết bị này có thể đo:

Điện áp
Dòng điện
Công suất
Hệ số công suất
Điện năng tiêu thụ

Nhờ đó, hệ thống có thể:

Theo dõi điện năng theo thời gian thực
Phân tích hiệu suất sử dụng điện
Tối ưu chi phí năng lượng

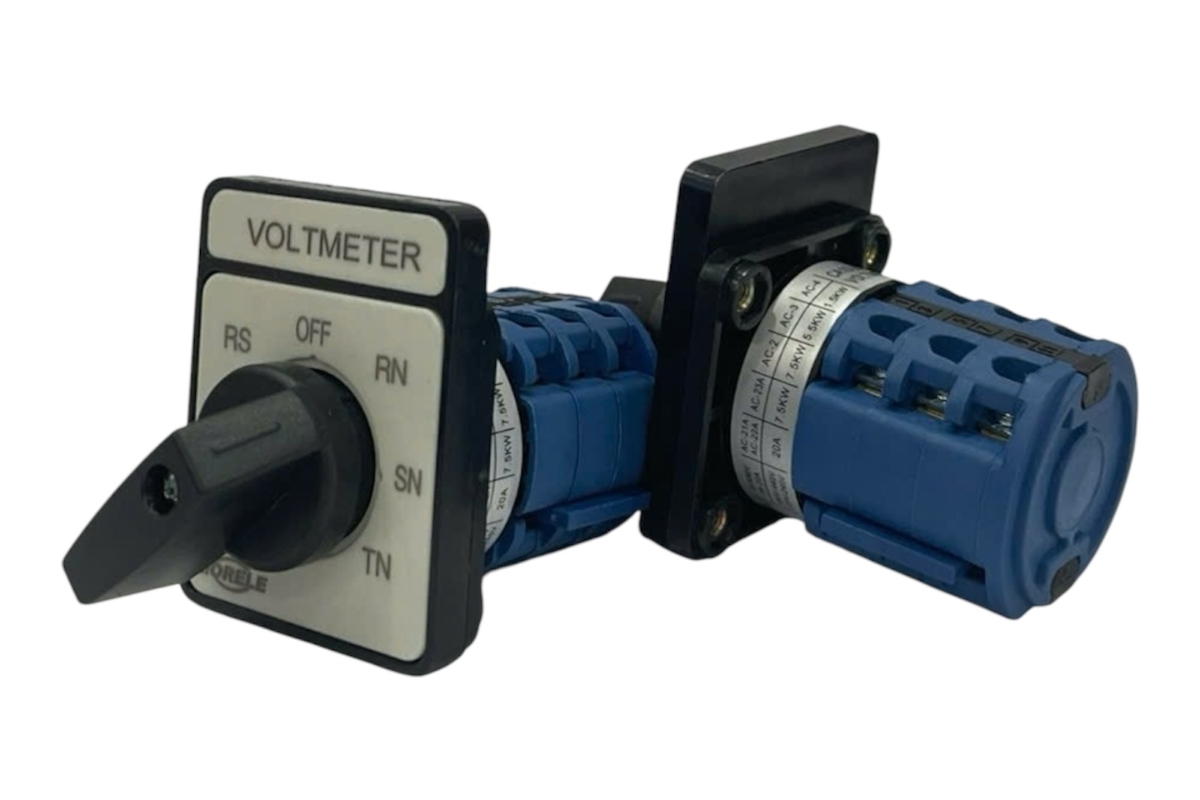

Sơ đồ đấu công tắc Volt với đồng hồ đo đa năng

Cấu tạo của công tắc chuyển mạch Volt

Hiểu cấu tạo của thiết bị giúp việc đọc sơ đồ đấu dây công tắc chuyển mạch Volt trở nên dễ dàng hơn và hạn chế sai sót trong quá trình lắp đặt.

Bộ tiếp điểm chuyển mạch

Bên trong công tắc là hệ thống tiếp điểm cơ khí, thường được làm từ hợp kim đồng để đảm bảo:

Dẫn điện tốt
Chịu mài mòn
Độ bền cao khi chuyển mạch

Khi người vận hành xoay công tắc:

Các tiếp điểm sẽ thay đổi vị trí
Volt kế sẽ được kết nối với pha điện tương ứng

Điều này cho phép một đồng hồ đo có thể kiểm tra nhiều điểm điện áp khác nhau.

Trục xoay và cơ chế chọn vị trí

Công tắc chuyển mạch Volt thường có trục xoay cơ khí với nhiều vị trí.

Các loại phổ biến:

3 vị trí
4 vị trí
7 vị trí

Trong đó cách đấu công tắc chuyển mạch 7 vị trí là cấu hình phổ biến nhất trong tủ điện 3 pha vì có thể đo:

L1 – L2
L2 – L3
L3 – L1
L1 – N
L2 – N
L3 – N
OFF

Các chân đấu dây trên công tắc

Trên thân thiết bị thường có ký hiệu các chân đấu dây để hỗ trợ việc đấu nối.

Chân COM (Common)

Đây là chân chung, thường được nối trực tiếp với:

Volt kế
Đồng hồ đo điện

Chân này đóng vai trò trung tâm trong sơ đồ đấu dây công tắc chuyển mạch Volt.

Các chân đo pha

Các chân pha thường được ký hiệu:

Đây là các điểm điện áp của hệ thống điện 3 pha.

Tùy theo vị trí công tắc, Volt kế sẽ được nối tới các pha tương ứng.

Chân kết nối Volt kế

Volt kế thường có hai đầu:

Một đầu nối vào công tắc chuyển mạch
Một đầu nối vào dây trung tính hoặc pha khác

Trong hệ thống hiện đại, Volt kế có thể được thay thế bằng đồng hồ đo đa năng để thu thập dữ liệu chi tiết hơn.

Nguyên lý hoạt động của công tắc chuyển mạch Volt

Nguyên lý đo điện áp giữa các pha

Trong hệ thống điện 3 pha, có hai loại điện áp cần đo:

Điện áp pha (Phase Voltage)
Điện áp dây (Line Voltage)

Ví dụ hệ thống 380V:

Pha – trung tính ≈ 220V
Pha – pha ≈ 380V

Công tắc chuyển mạch Volt giúp Volt kế chọn đúng cặp dây cần đo.

Cách công tắc chuyển mạch Volt chọn pha đo

Khi xoay công tắc:

Các tiếp điểm bên trong thay đổi
Volt kế được kết nối với các pha tương ứng

Ví dụ:

Vị trí	Điện áp đo
Position 1	L1 – L2
Position 2	L2 – L3
Position 3	L3 – L1
Position 4	L1 – N
Position 5	L2 – N
Position 6	L3 – N

Đây chính là nguyên lý cơ bản của cách đấu công tắc chuyển mạch 7 vị trí.

Vai trò trong hệ thống đo lường điện

Trong các nhà máy sản xuất, việc giám sát điện áp liên tục giúp:

Phát hiện sụt áp
Phát hiện mất pha
Bảo vệ thiết bị điện

Các hệ thống hiện đại thường tích hợp hệ thống quản lý năng lượng (Energy Management System) để thu thập dữ liệu điện áp và tối ưu tiêu thụ điện.

Hướng dẫn cách đấu công tắc chuyển mạch Volt từng bước

Để đảm bảo hệ thống hoạt động chính xác, cần thực hiện đúng quy trình lắp đặt và đấu dây.

Chuẩn bị thiết bị và dụng cụ

Trước khi thực hiện cách đấu công tắc chuyển mạch Volt, cần chuẩn bị:

Đồng hồ đo điện
Tua vít cách điện
Kìm tuốt dây
Dây điện đúng tiết diện
Sơ đồ đấu dây

Ngoài ra nên chuẩn bị thêm:

Bút thử điện
Thiết bị đo điện áp
Găng tay cách điện

Các bước đấu dây chi tiết

Bước 1: Ngắt nguồn điện

Luôn đảm bảo:

CB tổng đã tắt
Không còn điện trong tủ
Kiểm tra bằng đồng hồ đo

Bước 2: Xác định chân công tắc

Trên thân công tắc thường có ký hiệu:

Việc xác định đúng chân là bước quan trọng trong cách đấu công tắc chuyển mạch Volt.

Bước 3: Đấu dây theo sơ đồ

Thực hiện theo trình tự:

Đấu pha L1 – L2 – L3 vào công tắc
Đấu dây trung tính nếu cần đo pha – N
Đấu đầu ra công tắc vào Volt kế

Sau khi đấu xong cần:

Kiểm tra độ chắc của terminal
Đảm bảo không có lõi dây hở

Bước 4: Kiểm tra và vận hành thử

Sau khi cấp điện lại:

Xoay công tắc qua từng vị trí
Kiểm tra Volt kế hiển thị đúng điện áp
Quan sát có hiện tượng bất thường không

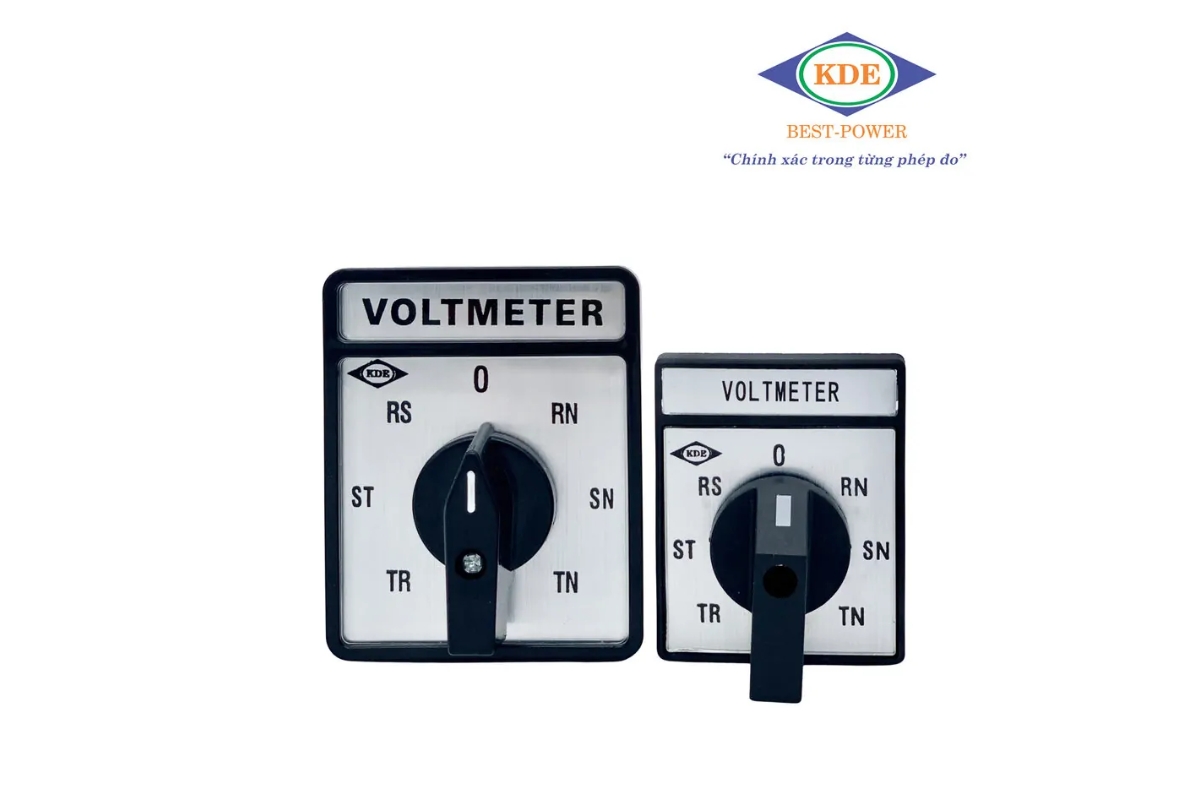

Hướng dẫn cách đấu công tắc chuyển mạch Volt từng bước

Các lỗi thường gặp khi đấu công tắc chuyển mạch Volt

Đấu sai pha điện

Triệu chứng:

Volt kế hiển thị sai
Không đo được điện áp

Nguyên nhân:

Nhầm vị trí pha
Đấu sai chân công tắc

Đấu nhầm chân Volt kế

Nếu Volt kế không nối đúng đầu ra công tắc:

Điện áp hiển thị không chính xác
Có thể gây chập mạch

Không sử dụng cầu chì bảo vệ

Trong nhiều hệ thống, Volt kế được bảo vệ bằng cầu chì đo điện áp.

Điều này giúp:

Bảo vệ thiết bị đo
Tránh hư hỏng khi quá áp

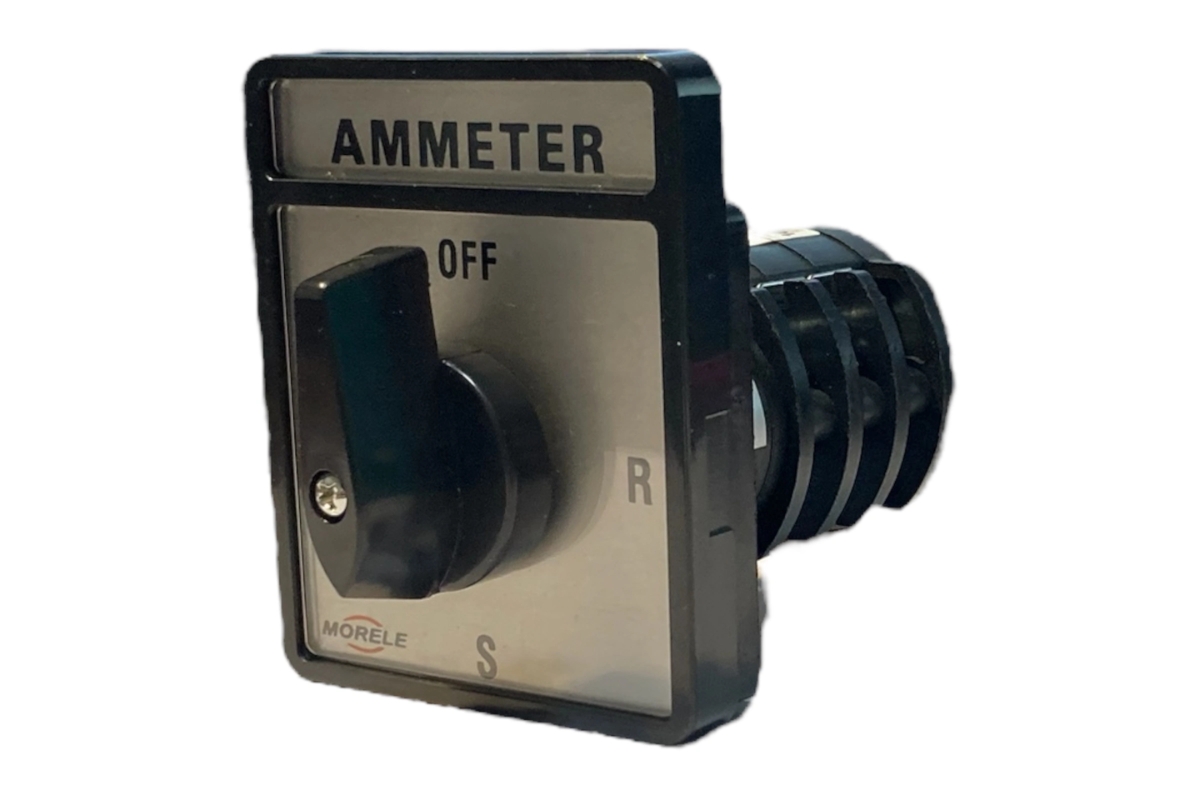

Các lỗi thường gặp khi đấu công tắc chuyển mạch Volt

Câu hỏi thường gặp về sơ đồ đấu dây công tác chuyển mạch Volt

Công tắc chuyển mạch Volt dùng để làm gì?

Thiết bị này dùng để chọn điểm đo điện áp trong hệ thống điện, giúp một Volt kế đo được nhiều pha khác nhau.

Có thể dùng Volt kế mà không cần công tắc chuyển mạch không?

Có, nhưng sẽ cần nhiều Volt kế hơn. Công tắc chuyển mạch giúp tối ưu thiết bị và không gian tủ điện.

Công tắc Volt có dùng cho điện 1 pha không?

Có thể, nhưng thường được sử dụng nhiều hơn trong hệ thống điện 3 pha.

Kết luận

Hiểu rõ sơ đồ đấu dây công tắc chuyển mạch Volt và áp dụng đúng cách đấu công tắc chuyển mạch Volt giúp hệ thống đo điện áp hoạt động chính xác, ổn định và an toàn. Đặc biệt trong tủ điện 3 pha, nắm vững cách đấu công tắc chuyển mạch 7 vị trí sẽ giúp kỹ thuật viên kiểm tra đầy đủ các trạng thái điện áp giữa các pha. Để tìm hiểu thêm kiến thức chuyên sâu về đo lường điện và giải pháp quản lý năng lượng, bạn có thể tham khảo các bài viết tại website của KDE Electric nhé!
