Sơ đồ đấu dây công tắc chuyển mạch Ampe chi tiết từ A – Z

Trong hệ thống điện dân dụng và công nghiệp, công tắc chuyển mạch Ampe đóng vai trò quan trọng trong việc điều khiển dòng điện, chuyển đổi chế độ vận hành và đảm bảo an toàn khi sử dụng thiết bị tải. Tuy nhiên, thực tế cho thấy nhiều người vẫn gặp khó khăn khi đọc sơ đồ đấu dây công tắc chuyển mạch Ampe, dẫn đến đấu sai, chập cháy hoặc giảm tuổi thọ thiết bị. Bài viết dưới đây KDE Electric sẽ giúp bạn hiểu đúng nguyên lý và áp dụng đúng trong lắp đặt.

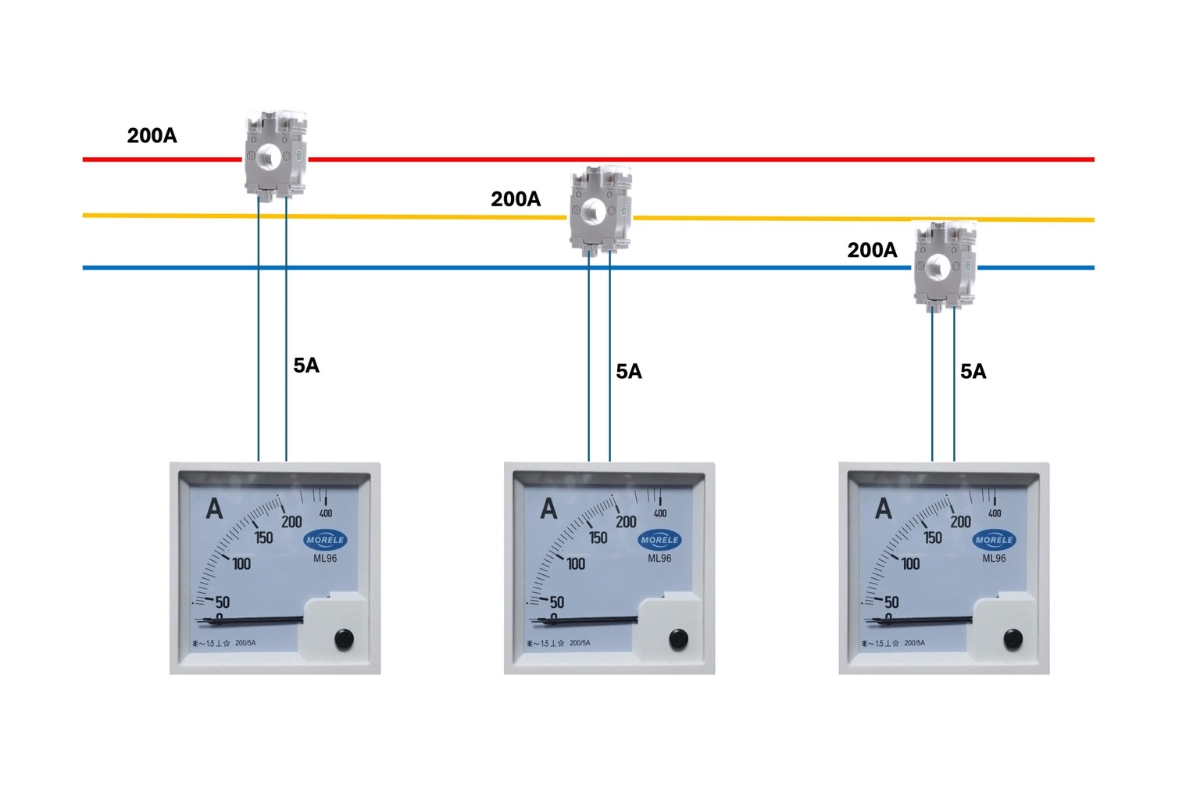

Sơ đồ đấu dây công tắc chuyển mạch Ampe chuẩn

Sơ đồ đấu dây cơ bản cho người mới

Mô hình cơ bản gồm:

• 1 nguồn điện
• 1 công tắc chuyển mạch
• 1 hoặc nhiều tải

Nguyên tắc:

• Dây nguồn đi vào chân COM
• Dây ra tải nối vào các chân lựa chọn
• Trung tính đi thẳng đến tải

Mô tả đường đi của dòng điện

Khi xoay công tắc:

• Tiếp điểm bên trong kết nối COM với chân tương ứng
• Dòng điện chạy qua tải được chọn
• Các tải còn lại bị ngắt

Điều này giúp tránh cấp điện đồng thời cho nhiều thiết bị.

Lưu ý an toàn trước khi đấu dây

• Luôn kiểm tra không còn điện bằng đồng hồ đo
• Không dùng dây nhỏ hơn dòng tải yêu cầu
• Siết chặt terminal để tránh phát nhiệt
• Không đấu dây khi tay ướt hoặc môi trường ẩm

Sơ đồ đấu dây công tắc chuyển mạch 2 chiều

Đặc điểm:

• Một chân vào
• Hai chân ra

Ứng dụng:

• Chọn giữa hai thiết bị
• Chuyển nguồn chính – dự phòng

Nguyên tắc kỹ thuật:

• COM nhận nguồn
• OUT1 → tải 1
• OUT2 → tải 2

Sơ đồ đấu dây công tắc chuyển mạch 3 chiều

Đây là dạng phổ biến trong tủ điều khiển:

• Auto
• Off
• Manual

Cách đấu công tắc chuyển mạch Ampe:

• COM nhận nguồn điều khiển
• Mỗi vị trí kết nối tới một mạch chức năng khác nhau

Sai sót thường gặp là đấu nhầm dây điều khiển và dây tải, dẫn đến hệ thống hoạt động không đúng logic.

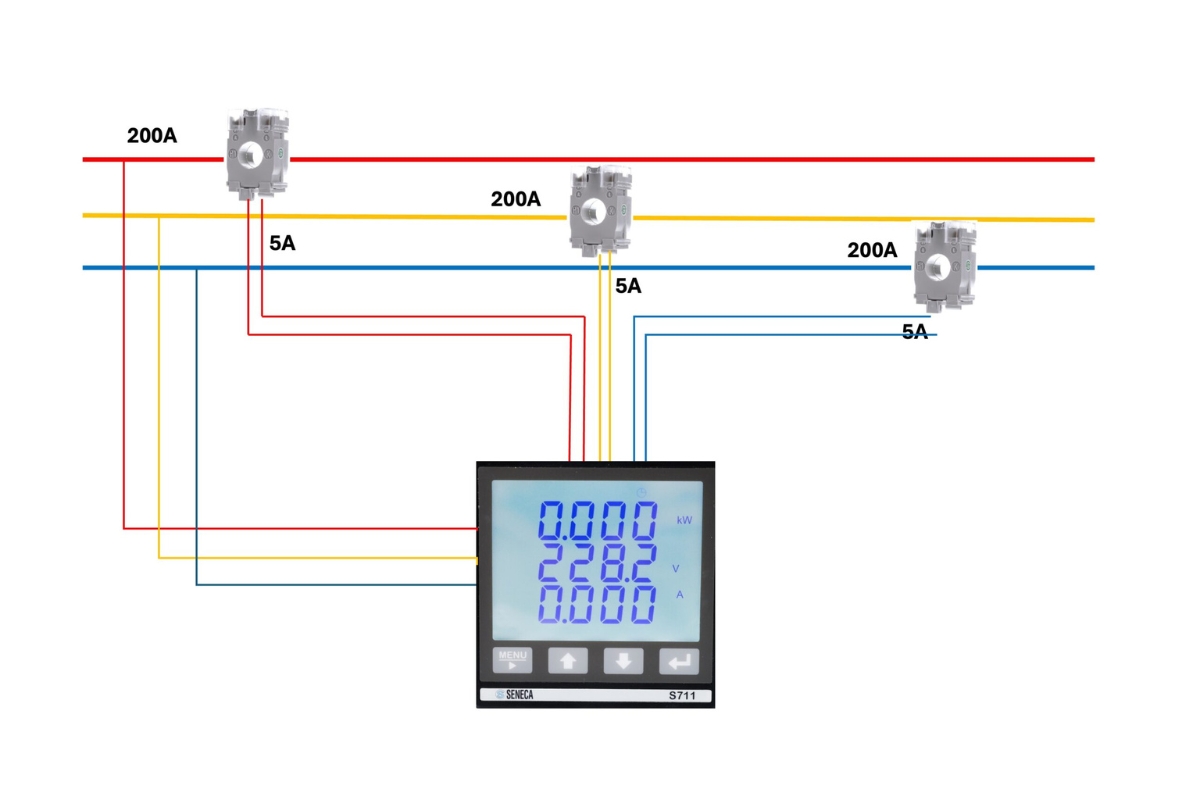

Hướng dẫn làm sơ đồ đấu dây công tắc chuyển mạch Ampe

Sau khi đã hiểu nguyên lý và sơ đồ cơ bản, bước tiếp theo là thực hiện đấu dây đúng tiêu chuẩn. Phần này tập trung vào quy trình kỹ thuật thực tế, phù hợp cho cả kỹ thuật viên mới lẫn người đã có kinh nghiệm muốn chuẩn hóa thao tác.

Nguyên tắc quan trọng: Luôn tuân thủ tiêu chuẩn an toàn điện và kiểm tra thông số kỹ thuật của thiết bị trước khi đấu nối.

Chuẩn bị dụng cụ cần thiết

Một quy trình chuyên nghiệp luôn bắt đầu từ việc chuẩn bị đúng thiết bị.

Đồng hồ đo điện và tua vít cách điện

Danh sách tối thiểu:

• Đồng hồ đo điện (multimeter hoặc Ampe kìm)
• Tua vít cách điện đạt chuẩn
• Kìm cắt dây, kìm tuốt dây
• Bút thử điện
• Băng keo cách điện hoặc đầu cos

Dây điện phù hợp công suất

Một trong những lỗi phổ biến nhất là chọn sai tiết diện dây.

Nguyên tắc chọn dây:

• 1.5 mm² → tải nhỏ (đèn, quạt)
• 2.5 mm² → ổ cắm, thiết bị gia dụng
• 4 – 6 mm² → tải lớn, motor nhỏ
• 10 mm² → hệ thống công nghiệp

Không chọn dây theo cảm tính. Luôn dựa vào dòng tải (A) và chiều dài dây để tránh sụt áp và phát nhiệt.

Các bước đấu dây chi tiết

Bước 1: Ngắt nguồn điện hoàn toàn

• Tắt CB tổng
• Kiểm tra lại bằng đồng hồ đo
• Treo cảnh báo nếu làm việc trong môi trường công nghiệp

Đây là bước bắt buộc trong mọi quy trình an toàn.

Bước 2: Xác định chân công tắc

Quan sát ký hiệu trên thân thiết bị:

• COM → chân nguồn vào
• 1/2/3 → chân chuyển mạch
• NO/NC → tiếp điểm trạng thái

Bước 3: Đấu dây theo sơ đồ

Quy trình chuẩn:

• Đưa dây nguồn vào chân COM
• Đấu dây ra tải theo từng vị trí công tắc
• Dây trung tính đi trực tiếp tới tải
• Siết chặt terminal đúng lực

Lưu ý:

• Không để lõi đồng hở ra ngoài
• Không xoắn dây thủ công nếu có thể dùng đầu cos
• Tránh đi dây chéo gây khó bảo trì

Bước 4: Kiểm tra và chạy thử

Sau khi hoàn tất:

• Kiểm tra lại tất cả đầu nối
• Đo thông mạch
• Cấp điện thử từng vị trí

Quan sát:

• Công tắc có nóng không
• Có tia lửa khi chuyển mạch không
• Tải hoạt động đúng thứ tự không

Một hệ thống đạt chuẩn sẽ chuyển mạch mượt, không phát tiếng nổ nhỏ hoặc mùi khét.

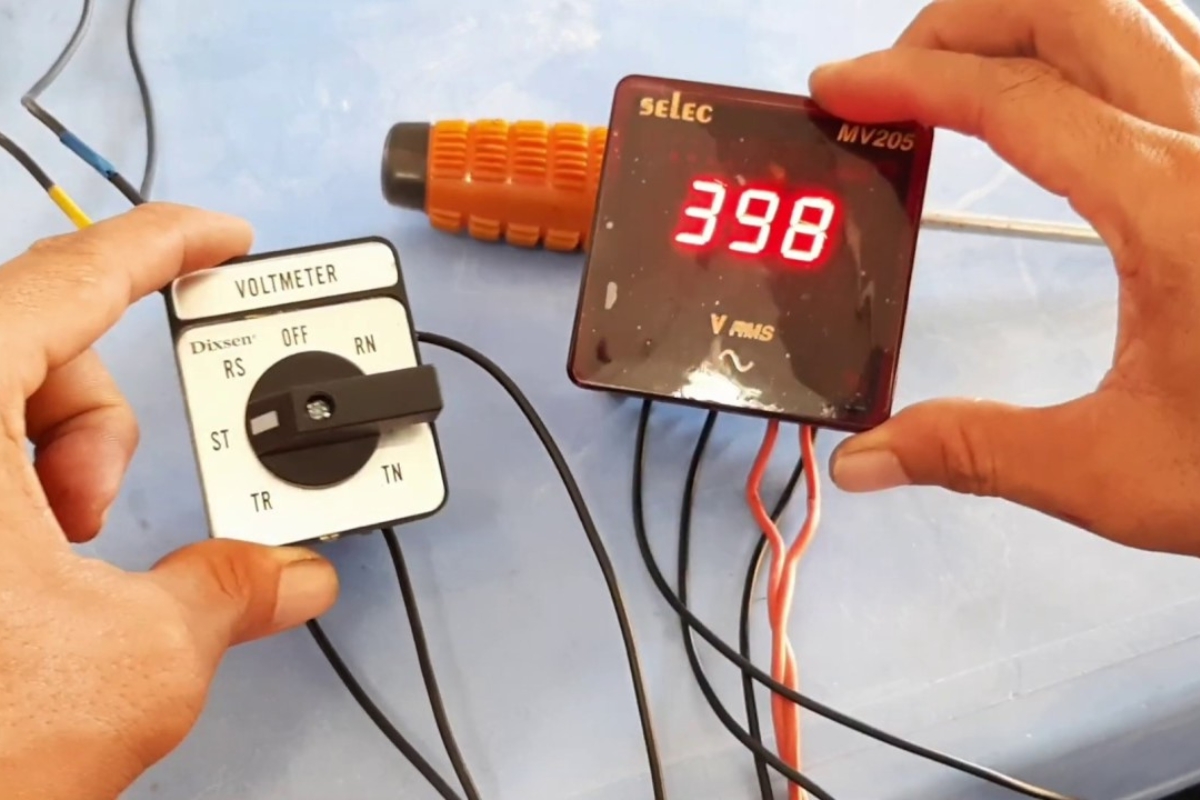

Ký hiệu trên sơ đồ đấu dây công tắc chuyển mạch Ampe

Đây là phần nhiều người bỏ qua nhưng lại quyết định thành công khi lắp đặt.

Ký hiệu dây pha, dây trung tính, dây tải

Thông thường:

• L (Line) → dây pha
• N (Neutral) → dây trung tính
• Load → dây tải

Màu dây phổ biến:

• Đỏ/nâu: Pha
• Xanh dương: Trung tính
• Vàng xanh: Tiếp địa

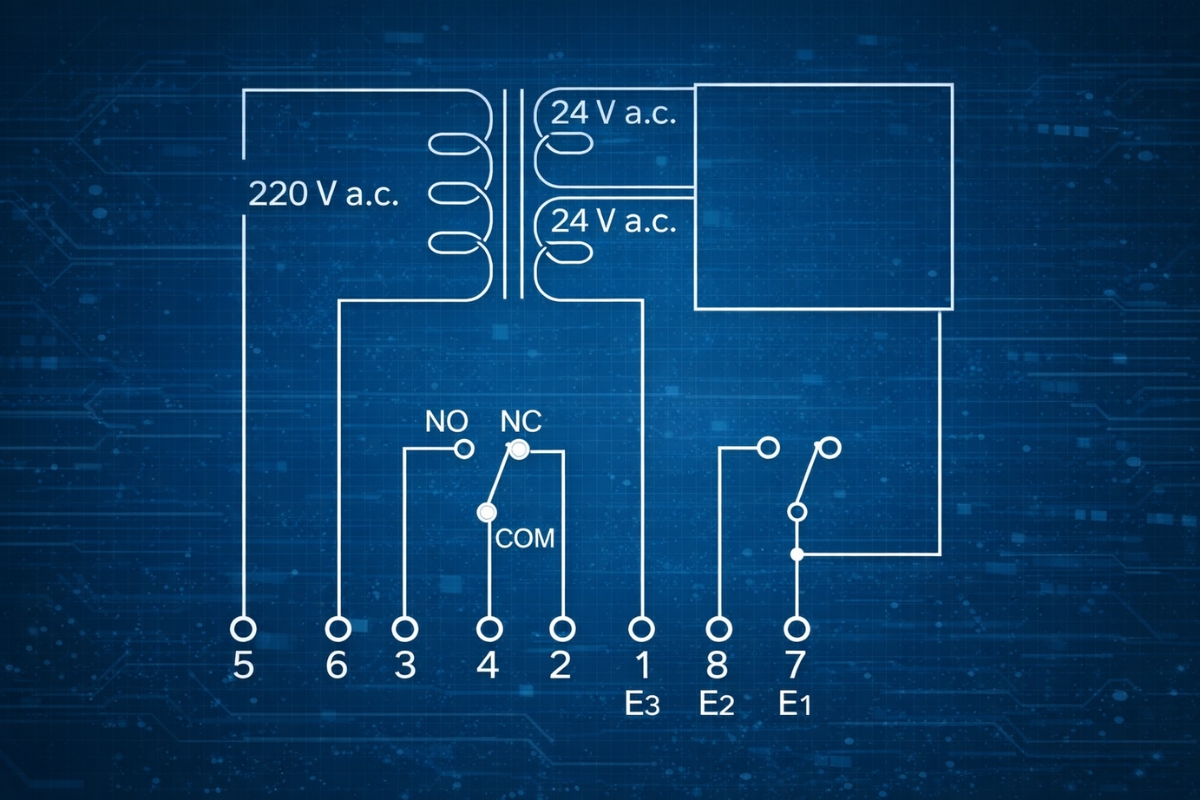

Ký hiệu chân COM, NO, NC

Các ký hiệu quan trọng nhất:

• COM (Common): Chân chung
• NO (Normally Open): Thường mở
• NC (Normally Closed): Thường đóng

Hiểu sai các chân này là lỗi phổ biến khiến công tắc hoạt động ngược.

Cách đọc sơ đồ điện chuẩn kỹ thuật

Khi đọc sơ đồ, hãy luôn làm theo trình tự:

1. Xác định nguồn vào
2. Xác định chân COM
3. Theo dõi hướng đi của dòng điện
4. Kiểm tra tải cuối cùng

Mẹo chuyên môn: Luôn tưởng tượng dòng điện “chảy” từ nguồn → công tắc → tải để tránh nhầm hướng đấu.

Các lỗi thường gặp khi làm sơ đồ đấu dây công tắc chuyển mạch Ampe

Đấu sai chân COM

Triệu chứng:

• Công tắc hoạt động ngược
• Không chuyển tải đúng
• Mạch bị cấp điện sai lúc

Nguyên nhân thường do:

• Không đọc kỹ sơ đồ
• Nhầm giữa chân COM và chân OUT

Chọn sai công suất Ampe

Đây là lỗi nguy hiểm nhất.

Ví dụ:

• Tải 25A nhưng dùng công tắc 10A
• Tiếp điểm bị nóng → cháy → chập mạch

Nguyên tắc an toàn:

Chọn công tắc có dòng định mức cao hơn tải thực tế tối thiểu 20–30%.

Dây điện quá nhỏ gây nóng

Biểu hiện:

• Dây nóng lên sau vài phút
• Vỏ nhựa mềm hoặc đổi màu
• Mùi khét nhẹ trong tủ điện

Giải pháp:

• Tăng tiết diện dây
• Kiểm tra lại tải thực tế

Công tắc bị tia lửa điện

Nguyên nhân:

• Tiếp điểm kém chất lượng
• Siết lỏng dây
• Chuyển mạch khi tải lớn đang hoạt động

Giải pháp chuyên môn:

• Ngắt tải trước khi chuyển mạch (nếu có thể)
• Dùng thiết bị chất lượng cao
• Bảo trì định kỳ

Lưu ý an toàn khi làm sơ đồ đấu dây công tắc chuyển mạch Ampe

Nguyên tắc 5 không khi làm điện

• Không làm khi chưa ngắt nguồn
• Không dùng dụng cụ không cách điện
• Không đấu dây khi tay ướt
• Không chọn thiết bị dưới công suất
• Không bỏ qua kiểm tra sau lắp đặt

Khi nào nên gọi thợ điện?

Bạn nên nhờ kỹ thuật viên nếu:

• Hệ thống điện 3 pha
• Tủ điện công nghiệp
• Không đọc được sơ đồ kỹ thuật
• Có dấu hiệu quá nhiệt hoặc cháy

Câu hỏi thường gặp về sơ đồ đấu dây công tắc chuyển mạch Ampe

Công tắc chuyển mạch Ampe có thay CB được không?

Không.

CB (aptomat) có chức năng bảo vệ quá tải và ngắn mạch, trong khi công tắc chuyển mạch chỉ dùng để chọn mạch hoặc chế độ.

Có thể tự đấu dây tại nhà không?

Có thể nếu:

• Hiểu sơ đồ cơ bản
• Biết sử dụng đồng hồ đo điện
• Tuân thủ quy tắc an toàn

Nếu không chắc chắn, nên nhờ kỹ thuật viên chuyên nghiệp.

Công tắc nóng khi dùng có nguy hiểm không?

Có. Đây là dấu hiệu:

• Quá tải
• Tiếp xúc kém
• Dây sai tiết diện

Cần kiểm tra ngay để tránh cháy nổ.

Dòng Ampe bao nhiêu là đủ cho gia đình?

Thông thường:

• 10–16A cho tải nhỏ
• 20–32A cho tải lớn như máy bơm, điều hòa

Tuy nhiên cần tính theo tổng công suất thực tế.

Kết luận

Việc nắm vững sơ đồ đấu dây công tắc chuyển mạch Ampe giúp hệ thống điện vận hành chính xác, tăng độ an toàn và hạn chế sự cố trong quá trình sử dụng. Đồng thời, lựa chọn đúng dòng Ampe, tiết diện dây và đấu đúng chân COM là yếu tố quan trọng để đảm bảo thiết bị hoạt động ổn định lâu dài. Để tìm hiểu thêm về biến dòng, đồng hồ đo đa năng và giải pháp quản lý năng lượng, bạn có thể tham khảo các bài viết chuyên sâu tại blog KDE Electric phần danh mục bài viết nhé!
