Lắp đặt tủ điện công nghiệp: Quy trình, tiêu chuẩn & giải pháp tối ưu hiệu suất

Lắp đặt tủ điện công nghiệp là một hạng mục then chốt trong mọi hệ thống điện sản xuất, quyết định trực tiếp đến độ an toàn, ổn định và hiệu quả vận hành. Việc triển khai đúng tiêu chuẩn lắp đặt tủ điện, lựa chọn đúng thiết bị và áp dụng biện pháp thi công lắp đặt tủ điện phù hợp sẽ giúp doanh nghiệp giảm thiểu rủi ro, tiết kiệm năng lượng và nâng cao tuổi thọ hệ thống. Trong bài viết này, chúng tôi sẽ phân tích toàn diện từ quy trình lắp đặt tủ điện, cách lắp đặt tủ điện, đến các tiêu chuẩn nghiệm thu và ứng dụng thực tế trong công nghiệp.

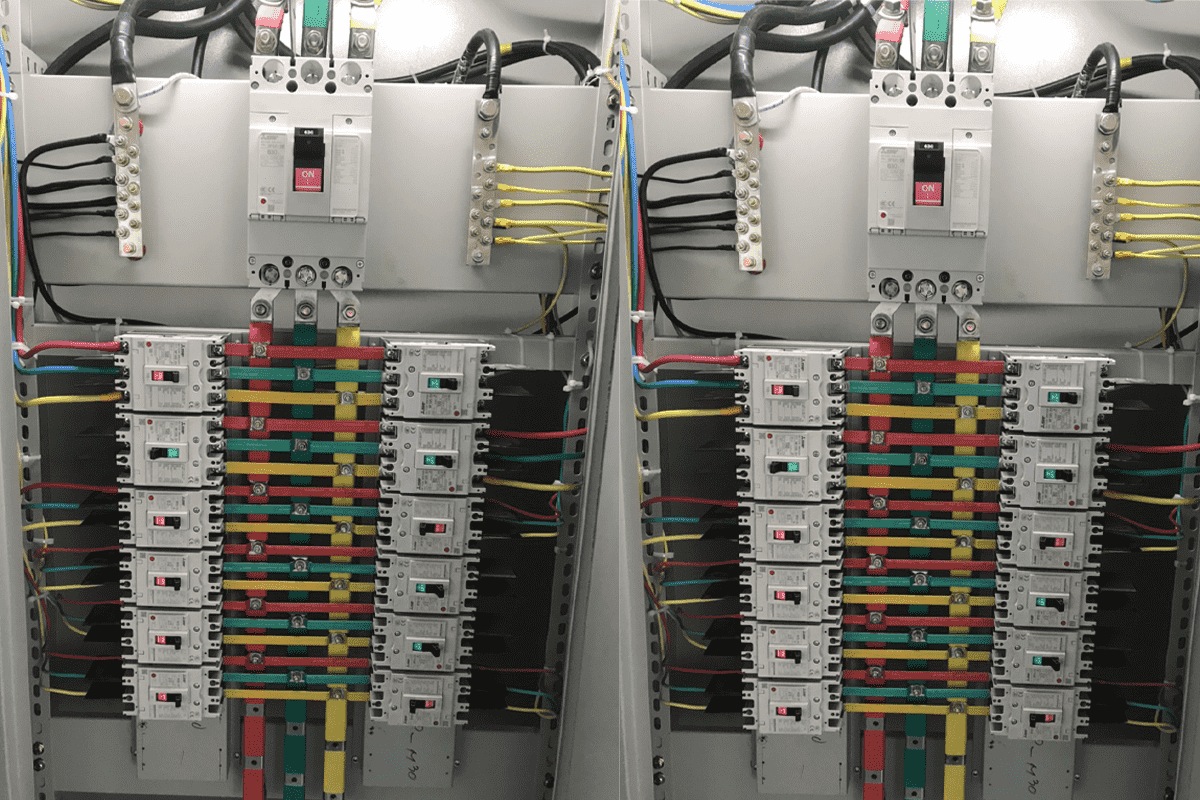

Tổng quan về lắp đặt tủ điện công nghiệp

Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là hệ thống bao gồm các thiết bị đóng cắt, bảo vệ, điều khiển và đo lường điện, được lắp đặt trong một vỏ tủ nhằm quản lý và phân phối điện năng đến các tải.

Các loại phổ biến gồm:

• Tủ phân phối hạ thế (MDB, DB)
• Tủ điện điều khiển (Control Panel)
• Tủ tụ bù công suất phản kháng
• Tủ ATS (Automatic Transfer Switch)

Trong đó, lắp đặt tủ điện hạ thế và lắp đặt tủ điện điều khiển là hai hạng mục chiếm tỷ trọng lớn trong nhà máy và tòa nhà.

Vai trò của việc lắp đặt đúng kỹ thuật

Việc thi công lắp đặt tủ điện đúng tiêu chuẩn mang lại nhiều lợi ích:

• Đảm bảo an toàn điện cho con người và thiết bị
• Tăng độ ổn định của hệ thống
• Giảm tổn hao điện năng
• Dễ dàng bảo trì và nâng cấp
• Tuân thủ tiêu chuẩn Việt Nam về lắp đặt tủ điện

Một hệ thống điện được thiết kế tốt nhưng lắp đặt sai kỹ thuật vẫn có thể gây ra sự cố nghiêm trọng.

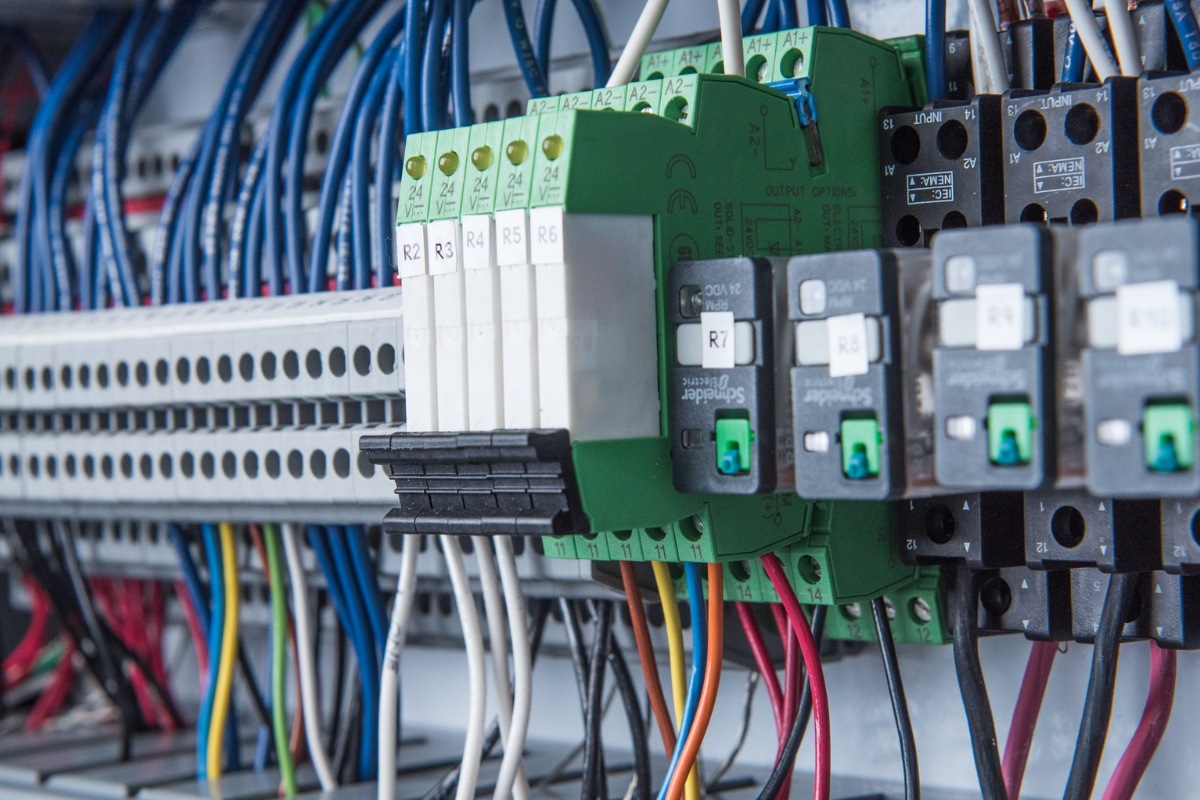

Các tiêu chuẩn lắp đặt tủ điện công nghiệp

Tiêu chuẩn Việt Nam và quốc tế

Trong thực tế, tiêu chuẩn lắp đặt tủ điện thường tham chiếu:

• TCVN 7447 (Hệ thống điện hạ áp)
• IEC 61439 (Tủ điện hạ thế)
• IEC 60364 (Lắp đặt điện)

Các tiêu chuẩn này quy định rõ:

• Khoảng cách an toàn
• Khả năng chịu dòng, chịu nhiệt
• Yêu cầu nối đất
• Đánh số và nhận diện thiết bị

Cao độ lắp đặt tủ điện

Cao độ lắp đặt tủ điện là yếu tố quan trọng ảnh hưởng đến vận hành và an toàn:

• Tủ treo tường 1.2m – 1.5m tính từ mặt sàn
• Tủ đứng: đặt trực tiếp trên nền hoặc bệ bê tông
• Khoảng cách phía trước tủ: ≥ 0.8m để thao tác

Lưu ý:

• Tránh lắp đặt nơi ẩm ướt, rung động
• Đảm bảo thông gió tốt
• Không đặt gần nguồn nhiệt cao

Yêu cầu về môi trường lắp đặt

• Nhiệt độ môi trường -5°C đến 40°C
• Độ ẩm < 85%
• Không có khí ăn mòn hoặc bụi dẫn điện

Trong các môi trường đặc biệt, cần sử dụng tủ đạt chuẩn IP cao (IP54, IP65).

Quy trình lắp đặt tủ điện công nghiệp chuẩn kỹ thuật

Khảo sát và thiết kế

Bước đầu tiên trong quy trình lắp đặt tủ điện là khảo sát thực tế:

• Xác định công suất tải
• Lựa chọn sơ đồ phù hợp
• Xác định vị trí lắp đặt
• Lập bản vẽ kỹ thuật

Gia công và lắp ráp tủ

Quá trình này bao gồm:

• Lắp đặt thiết bị đóng cắt (MCB, MCCB, ACB)
• Lắp thanh cái (busbar)
• Đi dây nội bộ
• Gắn thiết bị đo lường

Các thiết bị như biến dòng (CT), đồng hồ đa năng giúp giám sát chính xác hệ thống điện.

Đấu nối và kiểm tra

Các bước quan trọng:

1. Đấu nối nguồn vào
2. Đấu nối tải ra
3. Kiểm tra cách điện
4. Kiểm tra tiếp địa

Chạy thử và nghiệm thu

Sau khi hoàn tất:

• Kiểm tra vận hành không tải
• Kiểm tra có tải
• Đánh giá thông số điện

Tuân thủ tiêu chuẩn nghiệm thu lắp đặt tủ điện để đảm bảo hệ thống đạt yêu cầu.

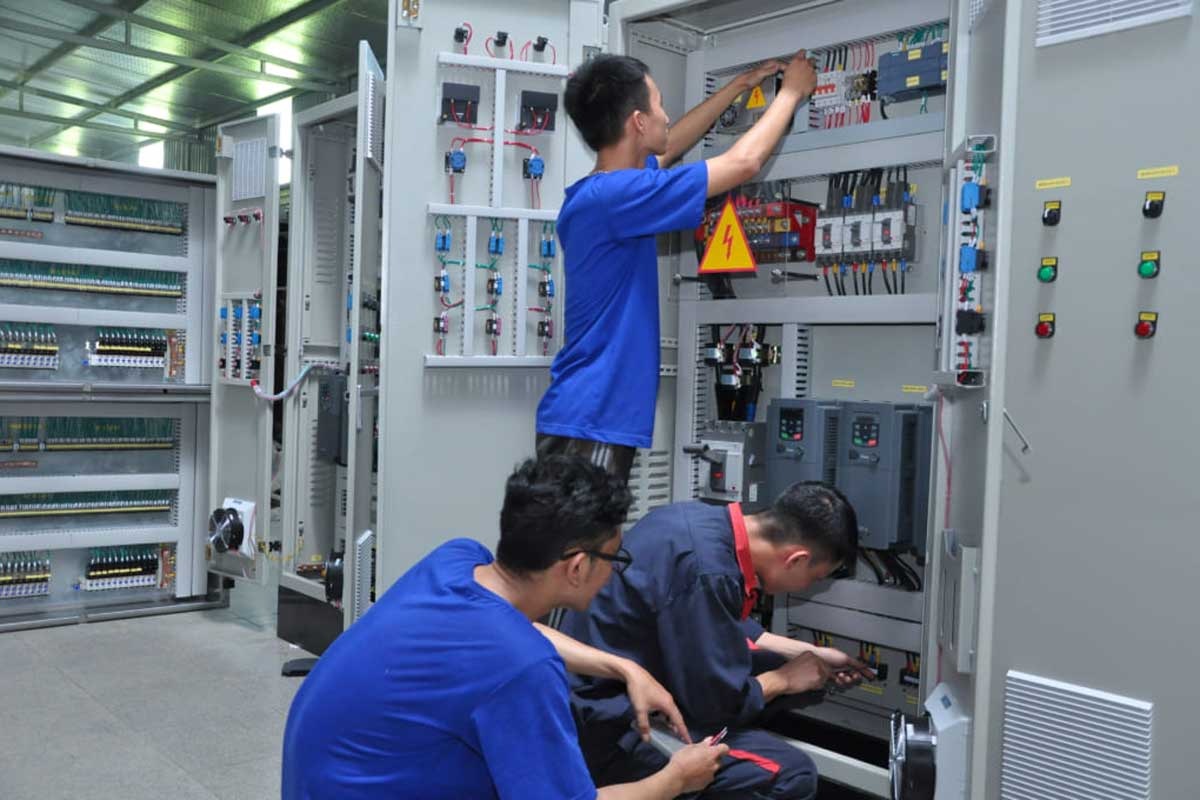

Cách lắp đặt tủ điện phân phối hạ áp

Sơ đồ lắp đặt tủ điện phân phối hạ áp

Một sơ đồ lắp đặt tủ điện phân phối hạ áp điển hình gồm:

• Nguồn tổng → ACB/MCCB tổng
• Thanh cái chính
• Nhánh phân phối → MCB

Cấu trúc này giúp:

• Phân phối điện hiệu quả
• Dễ dàng bảo trì
• Tăng tính linh hoạt

Các lưu ý kỹ thuật quan trọng

• Sử dụng dây dẫn đúng tiết diện
• Đảm bảo siết chặt đầu cos
• Đánh dấu dây rõ ràng
• Bố trí dây gọn gàng

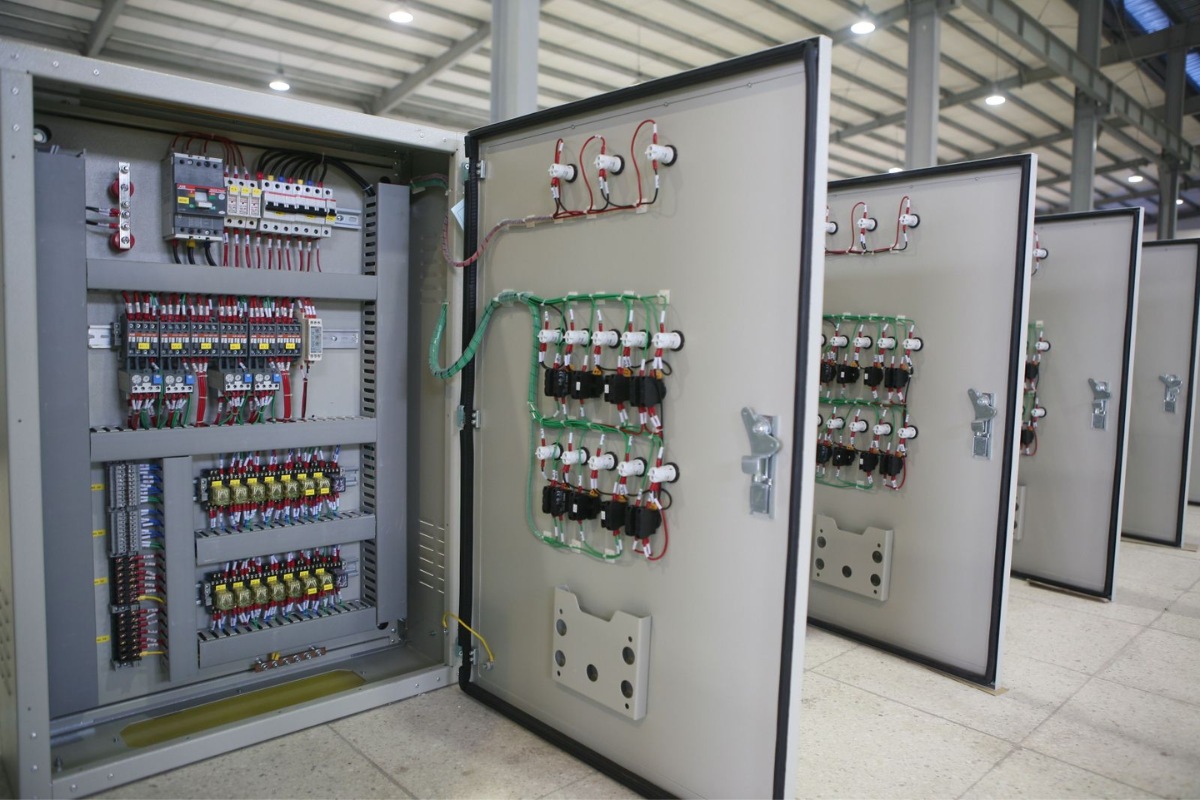

Biện pháp thi công lắp đặt tủ điện an toàn

Các bước thi công tiêu chuẩn

Biện pháp thi công lắp đặt tủ điện cần tuân thủ:

• Chuẩn bị mặt bằng
• Kiểm tra thiết bị
• Lắp đặt cơ khí
• Đấu nối điện
• Kiểm tra hoàn thiện

An toàn lao động

• Trang bị bảo hộ đầy đủ
• Tuân thủ quy trình lockout/tagout
• Kiểm tra thiết bị trước khi vận hành

Phụ kiện lắp đặt tủ điện cần thiết

Các phụ kiện lắp đặt tủ điện bao gồm:

• Thanh DIN
• Máng đi dây
• Đầu cos, cầu đấu
• Thanh cái đồng

Ứng dụng thực tế trong công nghiệp

Trong các nhà máy hiện đại, lắp đặt tủ điện công nghiệp không chỉ dừng lại ở phân phối điện mà còn tích hợp:

• Hệ thống giám sát năng lượng
• Tối ưu hóa tiêu thụ điện
• Cảnh báo sự cố

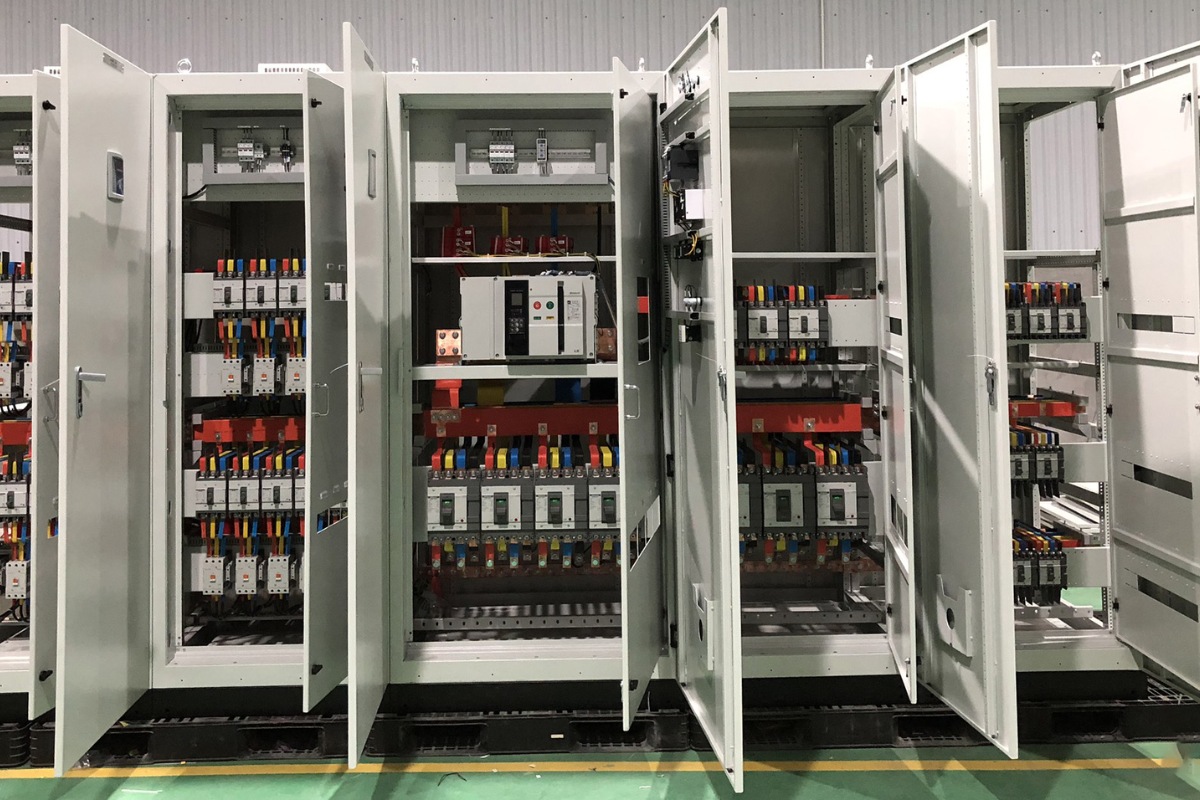

Tối ưu hệ thống sau khi lắp đặt tủ điện công nghiệp

Sau khi hoàn tất lắp đặt tủ điện công nghiệp, việc tối ưu hệ thống là bước quan trọng nhằm nâng cao hiệu suất vận hành, giảm tổn hao và kéo dài tuổi thọ thiết bị. Đây cũng là yếu tố giúp doanh nghiệp tiết kiệm chi phí điện năng và đảm bảo hệ thống hoạt động ổn định lâu dài.

Lựa chọn thiết bị trong tủ điện phù hợp

Thiết bị đóng cắt và bảo vệ

Việc lựa chọn thiết bị đúng tiêu chuẩn là yếu tố cốt lõi trong thi công lắp đặt tủ điện:

• MCB (Miniature Circuit Breaker): Dùng cho mạch nhánh, bảo vệ quá tải và ngắn mạch
• MCCB (Molded Case Circuit Breaker): Sử dụng cho tải lớn hơn, có khả năng điều chỉnh dòng
• ACB (Air Circuit Breaker): Lắp đặt ở đầu nguồn tổng, bảo vệ toàn hệ thống

Các tiêu chí lựa chọn:

• Dòng định mức (In) phù hợp tải
• Khả năng cắt ngắn mạch (Icu, Ics)
• Độ bền cơ và điện
• Khả năng phối hợp bảo vệ (selectivity)

Thiết bị đo lường và giám sát

Trong hệ thống hiện đại, lắp đặt tủ điện không thể thiếu các thiết bị giám sát:

• Đồng hồ đo điện đa năng (đo V, I, kWh, PF, Hz)
• Biến dòng KDE (CT) đảm bảo đo lường chính xác
• Bộ ghi dữ liệu (Data Logger)

Việc tích hợp đo lường giúp:

• Kiểm soát tiêu thụ điện năng theo từng khu vực
• Phát hiện bất thường sớm
• Hỗ trợ phân tích tối ưu vận hành

Giải pháp tiết kiệm năng lượng trong tủ điện

Tối ưu hệ số công suất (cosφ)

Một trong những giải pháp quan trọng khi lắp đặt tủ điện hạ thế là sử dụng tủ tụ bù:

• Giảm công suất phản kháng
• Tăng hiệu quả sử dụng điện
• Tránh bị phạt tiền điện

Hệ thống tụ bù có thể là:

• Bù tĩnh (cố định)
• Bù tự động theo tải

Ứng dụng hệ thống quản lý năng lượng (EMS)

Việc tích hợp EMS vào tủ điện điều khiển giúp:

• Giám sát tiêu thụ theo thời gian thực
• Phân tích dữ liệu sử dụng điện
• Cảnh báo quá tải hoặc bất thường

Đây là giải pháp phổ biến trong các nhà máy hiện đại, giúp tối ưu chi phí vận hành và hỗ trợ chuyển đổi số.

Bảo trì và kiểm tra sau lắp đặt

Lịch bảo trì định kỳ

Sau khi hoàn tất quy trình lắp đặt tủ điện, cần thiết lập lịch bảo trì rõ ràng:

• Hàng tháng kiểm tra nhanh
• 3–6 tháng bảo trì định kỳ
• Hàng năm kiểm tra tổng thể

Nội dung bảo trì kỹ thuật

Các hạng mục cần kiểm tra:

• Siết chặt đầu cos, terminal
• Vệ sinh bụi trong tủ
• Đo điện trở cách điện (Megger)
• Kiểm tra nhiệt độ bằng camera nhiệt

Giám sát và phát hiện sự cố

Các dấu hiệu cảnh báo:

• Tủ điện nóng bất thường
• Thiết bị đóng cắt hoạt động không ổn định
• Có tiếng ồn lạ hoặc mùi khét

Việc phát hiện sớm giúp giảm thiểu rủi ro cháy nổ và gián đoạn sản xuất.

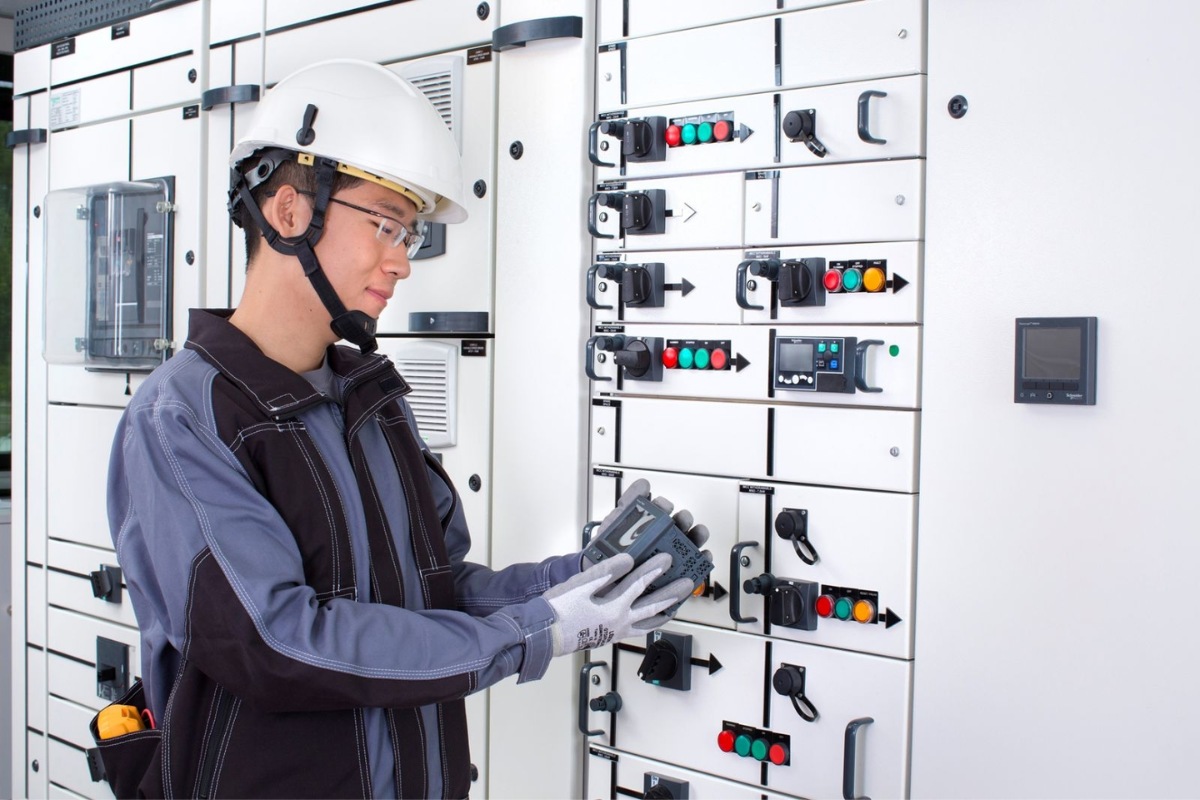

Tiêu chuẩn nghiệm thu lắp đặt tủ điện

Các bước nghiệm thu kỹ thuật

Tiêu chuẩn nghiệm thu lắp đặt tủ điện bao gồm:

1. Kiểm tra hình thức (ngoại quan, bố trí thiết bị)
2. Kiểm tra đấu nối theo sơ đồ
3. Đo kiểm thông số điện (điện áp, dòng, cách điện)
4. Chạy thử không tải và có tải

Hồ sơ nghiệm thu cần có

• Bản vẽ hoàn công
• Sơ đồ nguyên lý và sơ đồ đấu dây
• Biên bản kiểm tra
• Catalogue thiết bị
• Nhật ký thi công

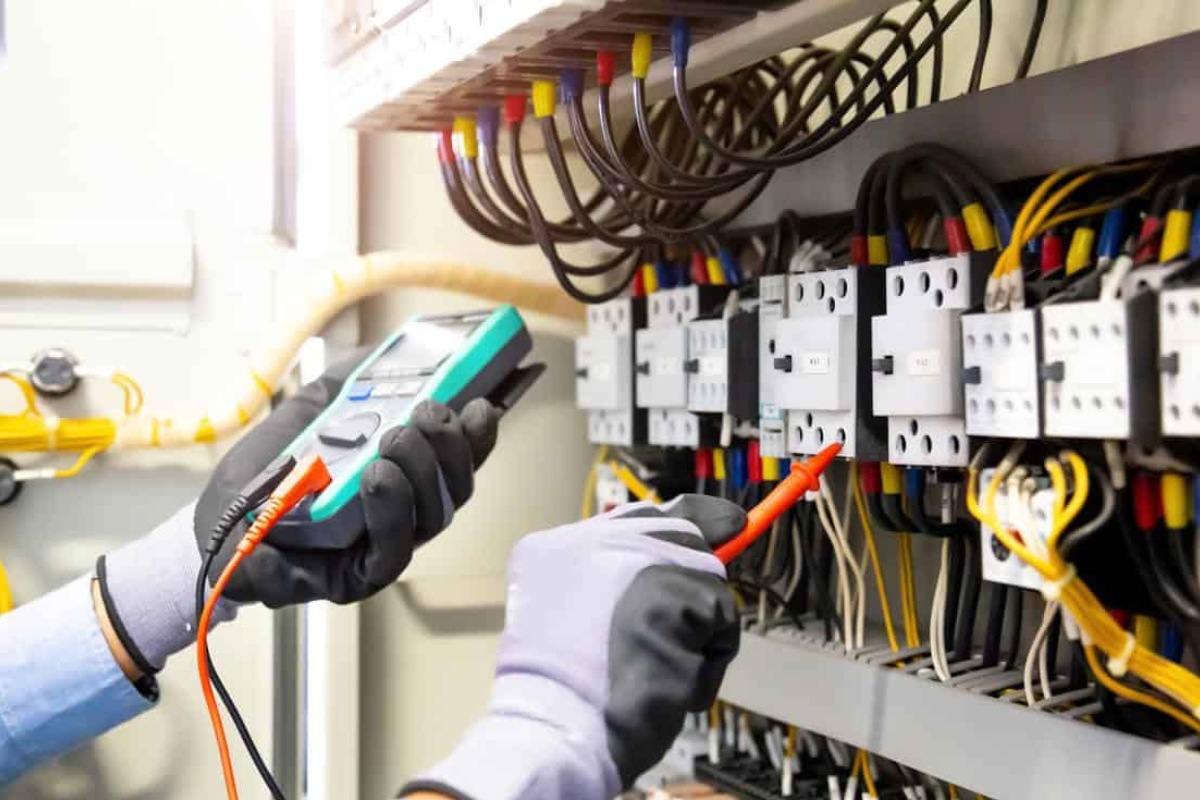

Các lỗi thường gặp khi lắp đặt tủ điện

Lỗi trong thi công

• Đấu sai sơ đồ nguyên lý
• Không tuân thủ tiêu chuẩn lắp đặt tủ điện
• Bố trí thiết bị không khoa học

Lỗi trong lựa chọn thiết bị

• Chọn CB không phù hợp tải
• Sử dụng dây dẫn sai tiết diện
• Thiếu thiết bị bảo vệ hoặc đo lường

Lỗi trong vận hành

• Không kiểm tra định kỳ
• Quá tải hệ thống
• Không cập nhật sơ đồ khi thay đổi

Giải pháp khắc phục

• Tuân thủ đầy đủ tiêu chuẩn Việt Nam về lắp đặt tủ điện
• Thực hiện đúng biện pháp thi công lắp đặt tủ điện
• Sử dụng thiết bị chất lượng cao, có nguồn gốc rõ ràng

Kết luận

Lắp đặt tủ điện công nghiệp không chỉ là công việc kỹ thuật đơn thuần mà còn là yếu tố quyết định đến hiệu quả vận hành toàn bộ hệ thống điện. Việc tuân thủ tiêu chuẩn lắp đặt tủ điện, áp dụng đúng quy trình lắp đặt tủ điện và lựa chọn thiết bị phù hợp sẽ giúp hệ thống hoạt động an toàn, bền bỉ và tiết kiệm. Để đạt hiệu quả tối ưu, doanh nghiệp nên hợp tác với các đơn vị chuyên nghiệp và cập nhật các giải pháp mới tại KDE Electric – nơi cung cấp kiến thức chuyên sâu và công nghệ tiên tiến trong lĩnh vực điện công nghiệp.
