Dung Lượng Biến Dòng Là Gì? Hướng Dẫn Chọn Dây Dẫn Và CT Đúng Chuẩn Kỹ Thuật

Trong thiết kế hệ thống điện công nghiệp, việc lựa chọn đúng dung lượng biến dòng (burden VA) không chỉ ảnh hưởng đến độ chính xác đo lường mà còn quyết định đến độ ổn định của hệ thống bảo vệ và giám sát. Nhiều sự cố sai số đo hoặc relay hoạt động không đúng xuất phát từ việc tính toán sai dung lượng hoặc bỏ qua tổn thất trên dây dẫn.

Dung lượng biến dòng là gì?

Dung lượng biến dòng là tổng công suất biểu kiến (VA) của toàn bộ tải nối vào mạch thứ cấp của biến dòng (CT), bao gồm:

• Thiết bị đo (ampe kế, power meter)
• Relay bảo vệ
• Bộ chuyển đổi tín hiệu
• Dây dẫn (cáp đồng)

Ý nghĩa kỹ thuật:

• Xác định khả năng tải tối đa của CT
• Ảnh hưởng trực tiếp đến cấp chính xác
• Liên quan đến hiện tượng bão hòa lõi từ

Nếu tổng tải vượt quá dung lượng biến dòng định mức → CT sẽ hoạt động ngoài vùng chính xác, gây sai số lớn hoặc làm relay bảo vệ tác động sai.

Tỷ lệ dòng điện động

Trong thực tế vận hành, biến dòng không chỉ làm việc ở dòng định mức mà còn chịu các điều kiện quá tải ngắn hạn.

Nguyên tắc lựa chọn

• Dòng làm việc hiệu quả: 100% – 120% dòng định mức (In)
• Có thể xét dòng tải tới khoảng: 1.2 In
• Ở vùng dòng thấp (<50% In), sai số có thể tăng 2–3 lần

Lưu ý kỹ thuật

• Không chọn CT quá lớn so với tải → giảm độ chính xác
• Không chọn CT quá nhỏ → dễ bão hòa khi quá tải

Việc lựa chọn đúng tỷ lệ dòng điện giúp tối ưu dung lượng biến dòng và đảm bảo thiết bị đo hoạt động đúng cấp chính xác.

Công suất thiết bị kết nối với máy biến dòng

Một phần quan trọng trong tính toán dung lượng biến dòng là xác định công suất tiêu thụ của các thiết bị trong mạch thứ cấp.

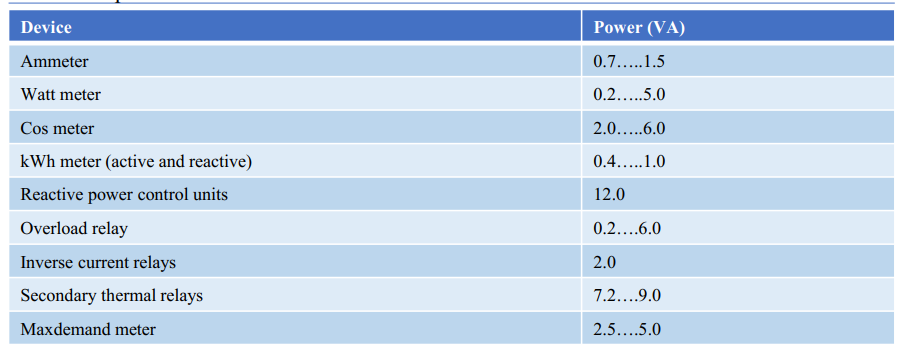

Các thiết bị phổ biến

Nguyên tắc tính toán

Tổng dung lượng = Tổng VA của tất cả thiết bị + tổn thất dây dẫn

Ví dụ:

• Power meter: 1 VA
• Relay: 3 VA
• Converter: 1 VA

→ Tổng tải thiết bị = 5 VA

Tải bổ sung do cáp đồng

Dây dẫn là thành phần thường bị bỏ qua nhưng lại ảnh hưởng lớn đến dung lượng biến dòng.

Các yếu tố ảnh hưởng

• Chiều dài dây
• Tiết diện dây
• Điện trở dây

Công thức tính tổn thất

Tổn thất VA ≈ I² × R

Trong đó:

• I: dòng thứ cấp (thường 5A)
• R: điện trở dây dẫn (Ω)

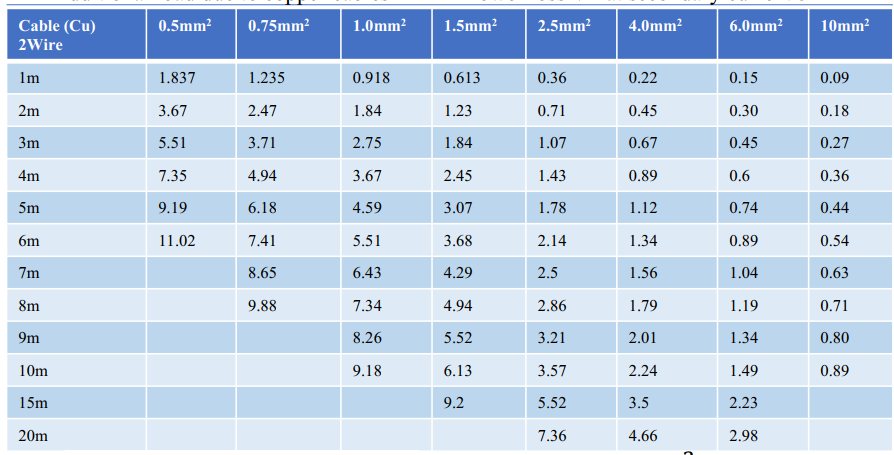

Giá trị tham khảo

Lưu ý thực tế

• Dây càng dài → tổn thất càng lớn
• Nên chọn dây ≥ 2.5 mm² cho mạch CT
• Hạn chế chiều dài dây thứ cấp

Tổn thất công suất va tại dòng điện thứ cấp 5A

Hầu hết biến dòng công nghiệp sử dụng dòng thứ cấp 5A, do đó tổn thất VA cần được tính tại mức này.

Đặc điểm quan trọng

• Tổn thất tăng theo bình phương dòng điện
• Dây nhỏ → tổn thất lớn → ảnh hưởng trực tiếp đến dung lượng biến dòng

Ví dụ thực tế

• Dòng thứ cấp: 5A
• Điện trở dây: 0.5Ω

→ Tổn thất:
P = I² × R = 25 × 0.5 = 12.5 VA

→ Đây là giá trị rất lớn so với thiết bị đo (thường chỉ 1–5 VA)

Kết luận kỹ thuật

Trong nhiều trường hợp, tổn thất dây dẫn chiếm phần lớn dung lượng biến dòng, không phải thiết bị đo.

Cách chọn dung lượng biến dòng phù hợp

Để đảm bảo hệ thống hoạt động chính xác, cần tuân thủ quy trình:

Bước 1: Xác định tổng tải

• Cộng VA của tất cả thiết bị
• Tính thêm tổn thất dây dẫn

Bước 2: Chọn CT có dung lượng phù hợp

• CT phổ biến: 5VA, 10VA, 15VA, 30VA
• Nên chọn CT có dung lượng ≥ 1.2 – 1.5 lần tải thực tế

Bước 3: Kiểm tra cấp chính xác

• Đo lường: class 0.5 hoặc 1
• Bảo vệ: 5P10, 10P20

Lỗi thường gặp khi chọn dung lượng biến dòng

Bỏ qua tổn thất dây dẫn

→ Dẫn đến CT không đủ tải, sai số cao

Chọn CT dư quá lớn

→ Làm giảm độ chính xác ở tải thấp

Không kiểm tra điều kiện thực tế

→ Rung động, nhiệt độ, nhiễu điện từ ảnh hưởng đến kết quả đo

Ứng dụng thực tế trong tủ điện

Dung lượng biến dòng là yếu tố quan trọng trong:

• Tủ điện phân phối (DB, MSB)
• Tủ điều khiển động cơ (MCC)
• Hệ thống SCADA
• Trạm biến áp

Khuyến nghị thi công

• Sử dụng dây đồng chất lượng cao
• Đi dây gọn, ngắn nhất có thể
• Đấu nối chắc chắn, đúng kỹ thuật

Kết luận

Dung lượng biến dòng là thông số quan trọng quyết định độ chính xác và độ ổn định của hệ thống đo lường điện. Việc tính toán đúng tải thiết bị, tổn thất dây dẫn và lựa chọn CT phù hợp sẽ giúp hệ thống vận hành hiệu quả và an toàn. Đây là yếu tố không thể bỏ qua trong thiết kế tủ điện và hệ thống điện công nghiệp hiện đại.
