Hệ thống giám sát điện năng: Phân biệt chi tiết SCADA, PMS, EMS và AMR

Hệ thống giám sát điện năng là giải pháp thu thập và phân tích dữ liệu điện theo thời gian thực nhằm tối ưu vận hành và tiết kiệm chi phí. Các nền tảng như SCADA, EMS hay PMS chỉ phát huy hiệu quả khi dữ liệu đầu vào chính xác. Nguồn dữ liệu này đến từ thiết bị đo lường tại lớp hiện trường như biến dòng và đồng hồ điện. Vì vậy, độ chính xác của thiết bị chính là yếu tố quyết định hiệu quả toàn bộ hệ thống. Cùng KDE Electric tìm hiểu thêm về hệ thống này qua bài viết sau.

Cấu trúc 3 lớp của hệ thống giám sát điện năng

Một hệ thống giám sát điện năng tiêu chuẩn trong công nghiệp luôn được thiết kế theo kiến trúc 3 lớp:

Lớp hiện trường (Field Level)
Lớp mạng (Network Level)
Lớp quản lý (Management Level)

Cấu trúc này đảm bảo hệ thống hoạt động ổn định, dễ mở rộng và tương thích với nhiều nền tảng phần mềm.

Lớp hiện trường (Field Level) – Nền tảng dữ liệu

Đây là lớp quan trọng nhất trong toàn bộ giải pháp giám sát và quản lý điện năng, nơi các thiết bị được lắp trực tiếp tại tủ điện để đo lường các thông số điện.

Vai trò của lớp hiện trường

Thu thập dữ liệu điện theo thời gian thực
Đảm bảo độ chính xác cho toàn bộ hệ thống
Là nguồn dữ liệu cho SCADA, EMS, PMS

Các thông số được đo bao gồm:

Điện áp (V)
Dòng điện (A)
Công suất (kW)
Tần số (Hz)
Hệ số công suất (PF)

Biến dòng đo lường – thiết bị bắt buộc

Trong hệ thống công nghiệp, dòng điện thường rất lớn (hàng trăm đến hàng nghìn Ampe), vì vậy không thể đo trực tiếp.

Giải pháp bắt buộc là sử dụng biến dòng đo lường. Đặc điểm kỹ thuật quan trọng:

Tỷ số dòng: 100/5A, 400/5A, 800/5A
Cấp chính xác: Class 0.5 hoặc 0.2S
Vật liệu epoxy chống nhiễu

Điều này giúp:

Tín hiệu truyền về ổn định
Không bị sai số trong đo lường

Trong các hệ thống đo đếm chuẩn (billing), cấp chính xác của CT ảnh hưởng trực tiếp đến chi phí điện hàng tháng.

Đồng hồ đo điện đa năng – trung tâm dữ liệu

Sau khi dòng điện được hạ qua CT, dữ liệu sẽ được đưa về đồng hồ đo điện đa năng. Đây là thiết bị quan trọng trong mọi bộ đo lường và giám sát điện năng.

Tính năng chính:

Đo đa thông số: V, A, kW, kWh, Hz
Hiển thị trực tiếp: Trên mặt tủ
Giao tiếp truyền thông: RS485 / Modbus RTU

Các model như KDE81L, KDE61C cho phép:

Truyền dữ liệu liên tục về SCADA
Kết nối với hệ thống quản lý năng lượng

→ Đây là điều kiện bắt buộc để triển khai hệ thống quản lý năng lượng thông minh.

Nếu thiết bị đo không có cổng truyền thông, hệ thống sẽ không thể giám sát từ xa.

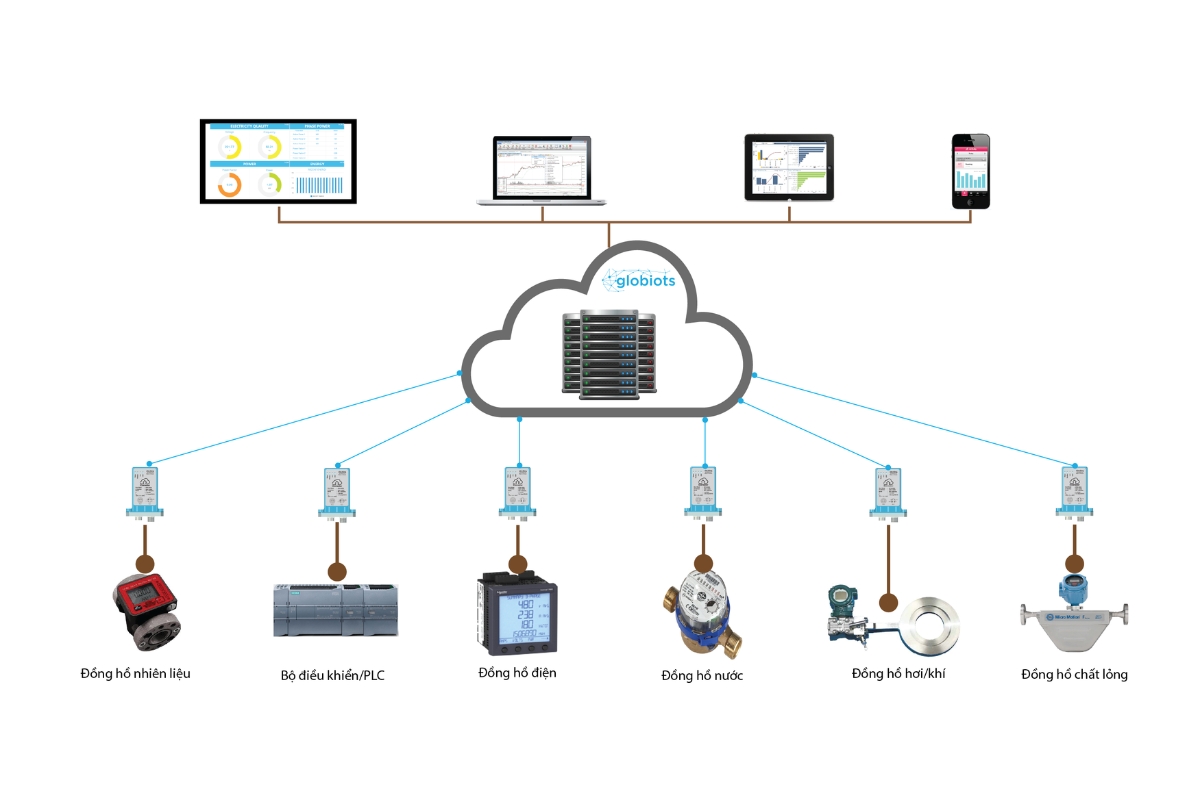

Lớp hiện trường trong hệ thống giám sát điện năng

Lớp mạng (Network Level) – Kết nối dữ liệu

Sau khi thu thập dữ liệu từ thiết bị hiện trường, hệ thống cần một lớp trung gian để truyền dữ liệu.

Thành phần chính

Cáp truyền thông RS485
Bộ chuyển đổi Gateway (Modbus RTU → TCP/IP)
Hệ thống IoT / Cloud

Nguyên tắc thiết kế mạng

Tối đa 32 thiết bị trên một đường RS485
Đi dây dạng daisy-chain
Chống nhiễu tín hiệu

Đây là yếu tố quan trọng trong các hệ thống giám sát quản lý điện năng quy mô lớn.

Mở rộng IoT

Trong các nhà máy hiện đại, dữ liệu còn được đưa lên:

Cloud
Ứng dụng mobile
Dashboard online

Giúp quản lý từ xa, phù hợp với:

Hệ thống quản lý năng lượng tòa nhà
Hệ thống quản lý điện năng trong nhà máy

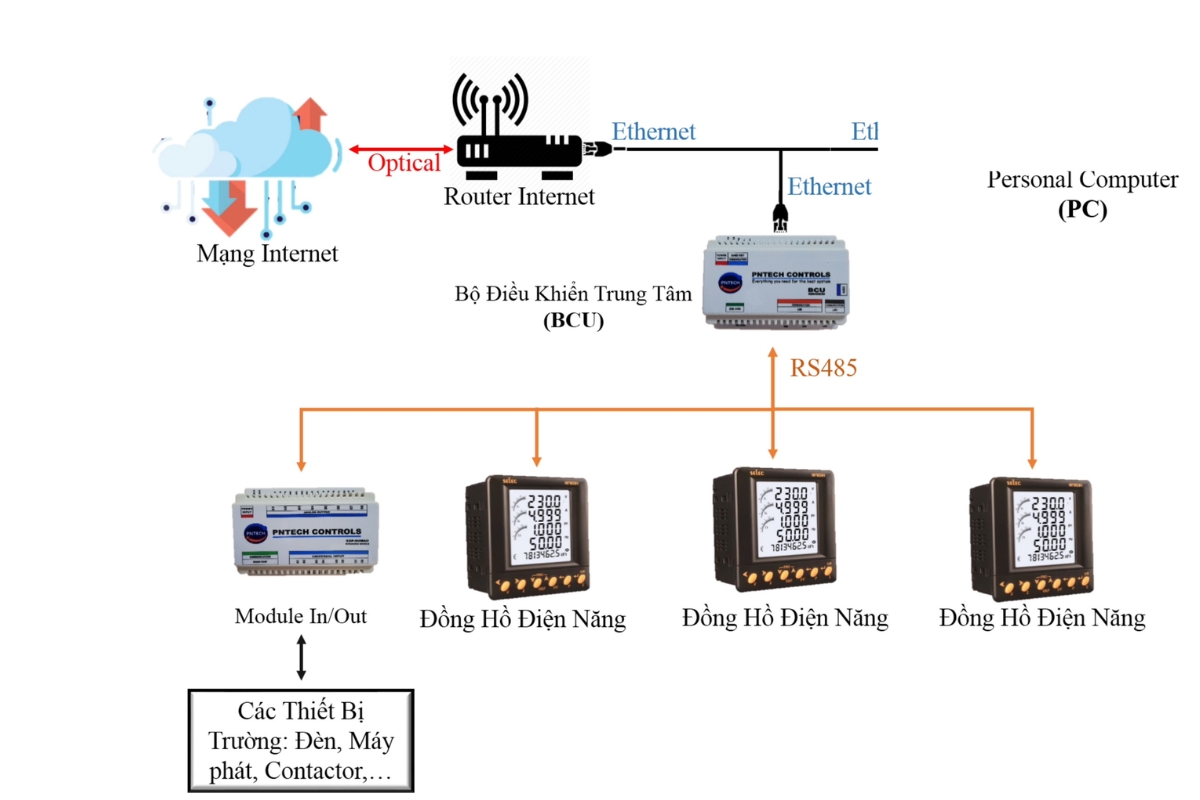

Lớp mạng Network Level trong hệ thống giám sát điện năng

Lớp quản lý (Management Level) – Điều khiển và phân tích

Đây là lớp “trí tuệ” của toàn bộ hệ thống giám sát điện năng.

Chức năng chính

Hiển thị dữ liệu theo thời gian thực
Phân tích tiêu thụ điện
Cảnh báo sự cố
Tối ưu vận hành

Các nền tảng phổ biến

SCADA (Supervisory Control and Data Acquisition)
PMS (Power Management System)
EMS (Energy Management System)

Đây chính là các hệ thống quản lý năng lượng mà doanh nghiệp đang triển khai hiện nay.

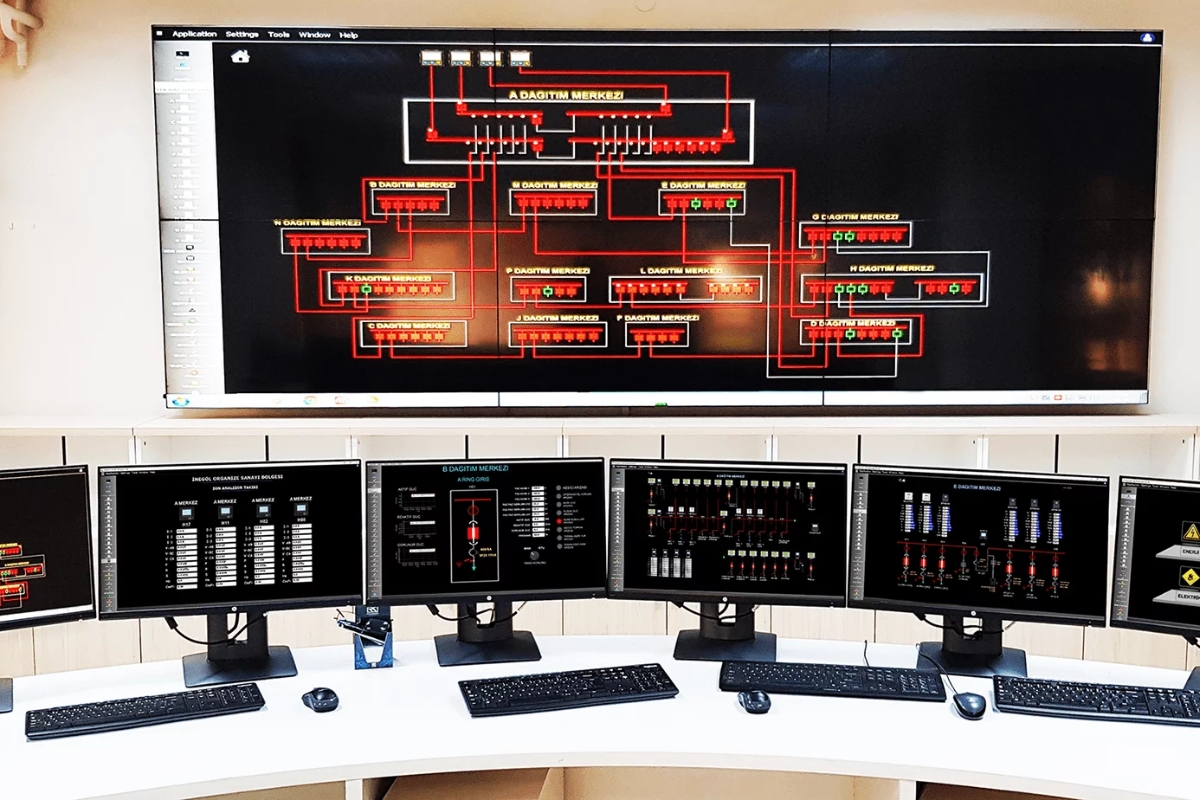

Lớp quản lý dùng để điều khiển và phân tích

Phân biệt AMR, PMS, EMS và hệ thống quản lý SCADA

Để hiểu rõ hơn về hệ thống quản lý năng lượng là gì, cần phân biệt các nền tảng sau:

Bảng so sánh tổng quan

Hệ thống	Mục đích chính	Thông số trọng tâm	Ứng dụng
AMR	Ghi chỉ số điện	kWh	Xuất hóa đơn
PMS	Giám sát điện	V, A, THD	Nhà máy
EMS	Quản lý năng lượng	KPI, chi phí	ISO 50001
SCADA	Giám sát + điều khiển	Toàn bộ hệ thống	Công nghiệp

Hệ thống AMR (Automatic Meter Reading)

AMR là hệ thống:

Ghi chỉ số điện từ xa
Phục vụ thanh toán

→ Độ chính xác phụ thuộc vào CT biến dòng vuông

Dùng cho đo đếm ranh giới
Đảm bảo độ chính xác cao

Hệ thống PMS (Power Management System)

Chức năng:

Giám sát chất lượng điện năng
Phát hiện:
- Lệch pha
- Sóng hài (THD)
- Sụt áp

Đây là thiết bị giám sát chất lượng điện năng quan trọng trong nhà máy.

Hệ thống EMS (Energy Management System)

EMS là nền tảng cốt lõi của hệ thống quản lý năng lượng theo ISO 50001

Chức năng:

Tính toán chi phí điện
Phân tích KPI
Tối ưu vận hành

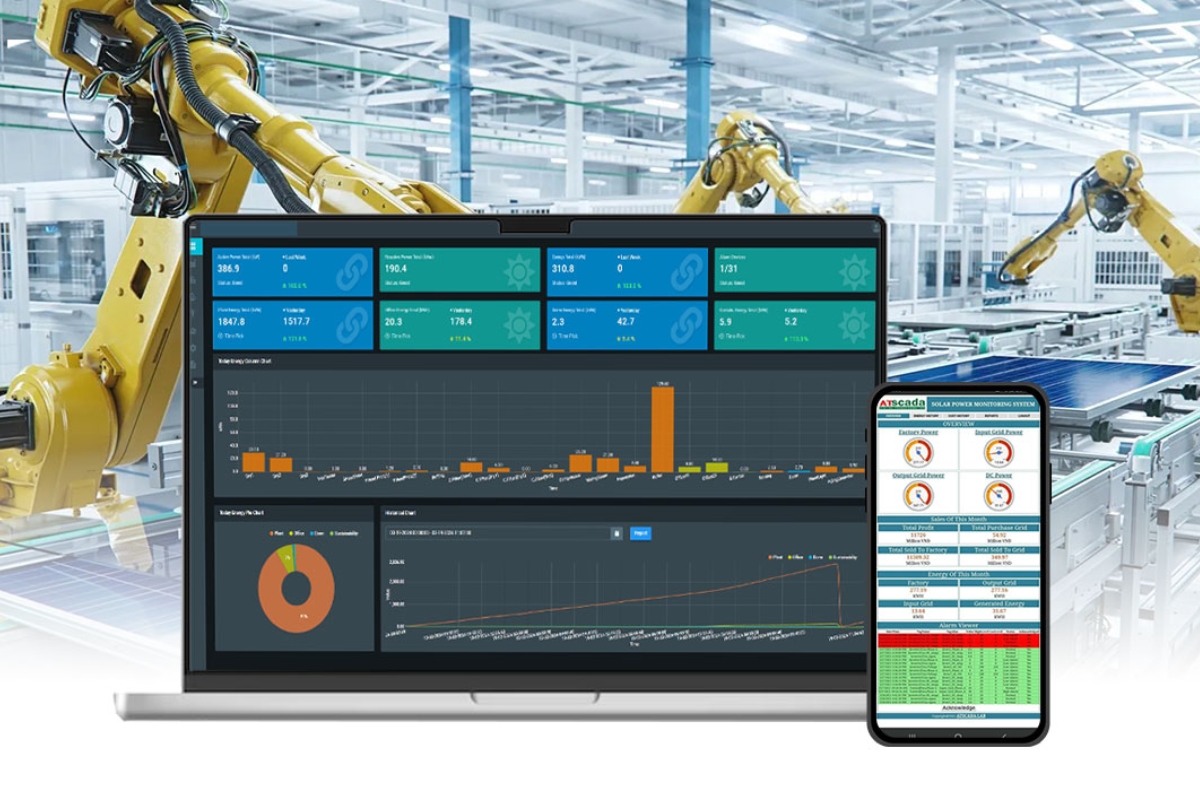

Hệ thống SCADA

SCADA là hệ thống mạnh nhất vì có khả năng:

Giám sát
Điều khiển
Tự động hóa

→ Đây là trung tâm của hệ thống quản lý điện năng trong nhà máy.

Trong thực tế, SCADA thường kết hợp với EMS để tạo thành hệ thống quản lý năng lượng toàn diện. Ở chế độ Manual, người vận hành thường sử dụng công tắc chuyển mạch Volt/Ampe để kiểm tra chéo các thông số điện áp, dòng điện và đối chiếu với dữ liệu hiển thị trên SCADA, đảm bảo độ chính xác và an toàn hệ thống.

Giám sát điện năng IoT linh hoạt cho nhà máy cải tạo

Trong thực tế triển khai, không phải nhà máy nào cũng có sẵn hạ tầng để xây dựng hệ thống giám sát điện năng theo chuẩn truyền thống (RS485, tủ điện mới…). Đặc biệt với các nhà máy đã vận hành lâu năm, việc kéo lại dây tín hiệu là rất khó khăn, tốn kém và ảnh hưởng sản xuất.

Đây là lúc giải pháp giám sát và quản lý điện năng qua IoT trở thành lựa chọn tối ưu.

Thách thức khi triển khai tại nhà máy cũ

Các vấn đề phổ biến:

Không có sẵn cổng truyền thông trên thiết bị
Không thể ngắt điện để lắp đặt
Khoảng cách tủ điện xa → khó đi dây RS485
Hệ thống cũ không đồng bộ

→ Nếu áp dụng phương pháp truyền thống, chi phí có thể tăng gấp 2–3 lần.

Giải pháp IoT – không dây, linh hoạt

Hệ thống giám sát năng lượng điện qua IoT cho phép:

Thu thập dữ liệu không dây
Truyền trực tiếp lên Cloud
Giám sát qua web/app

Ứng dụng:

Hệ thống quản lý năng lượng tòa nhà
Nhà máy đang hoạt động
Dự án nâng cấp (retrofit)

Biến dòng kẹp – giải pháp retrofit hiệu quả

Để triển khai nhanh mà không cần dừng hệ thống, giải pháp tối ưu là sử dụng biến dòng kẹp.

Ưu điểm nổi bật:

Không cần tháo dây hoặc thanh cái
Không cần ngắt điện
Lắp đặt trong vài phút
An toàn cho hệ thống đang vận hành

Ứng dụng thực tế:

Nhà máy sản xuất liên tục 24/7
Hệ thống điện không thể dừng
Nâng cấp hệ thống giám sát

→ Đây là giải pháp giúp triển khai hệ thống giám sát điện năng nhanh chóng mà không ảnh hưởng đến sản xuất.

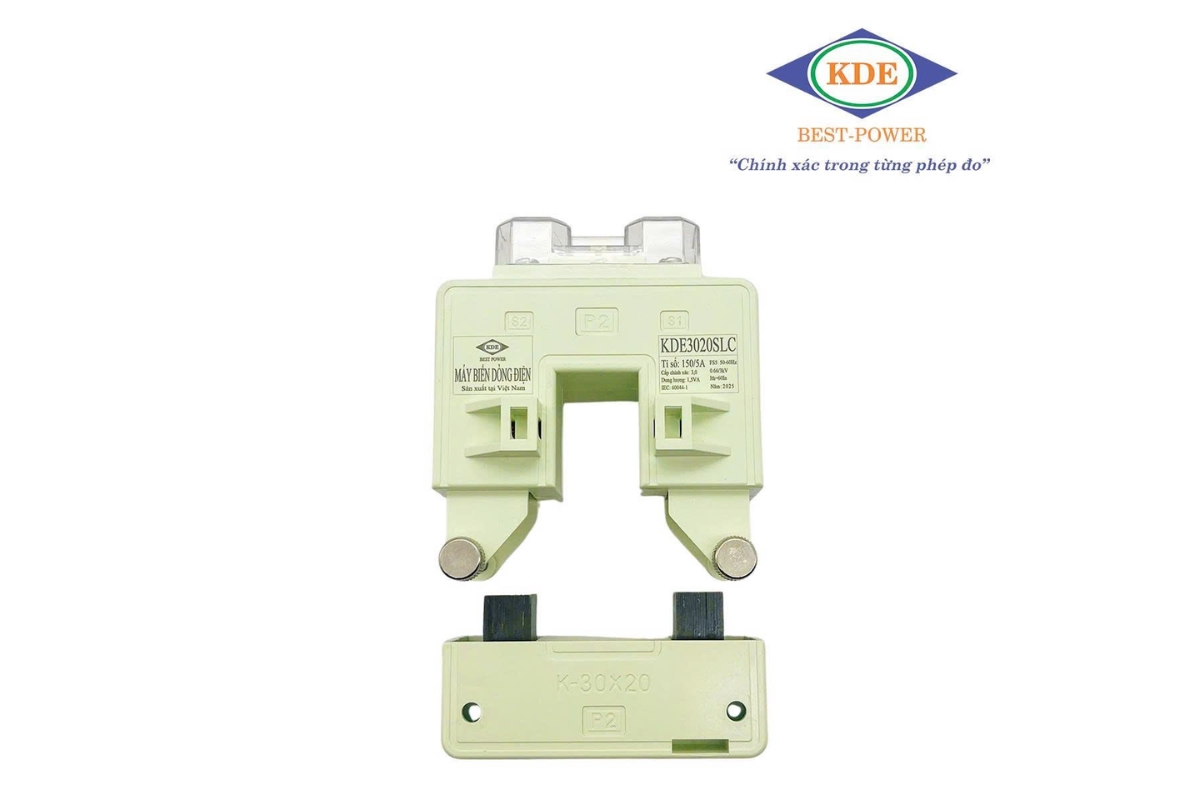

Biến dòng kẹp là giải pháp thông minh để triển khai hệ thống giám sát điện năng

Phân phối thiết bị giám sát điện năng hạ tầng tương thích cao

Một sai lầm phổ biến khi triển khai hệ thống quản lý điện năng là chọn phần mềm trước, thiết bị sau. Trong khi thực tế, thiết bị đo lường mới là nền tảng quyết định toàn bộ hệ thống

Tiêu chí lựa chọn thiết bị giám sát điện năng

Để đảm bảo hệ thống hoạt động ổn định và mở rộng dễ dàng, thiết bị cần:

Hỗ trợ giao thức RS485 / Modbus RTU
Độ chính xác cao (Class 0.5 trở lên)
Khả năng làm việc trong môi trường công nghiệp
Tương thích nhiều nền tảng SCADA, EMS

Vai trò của thiết bị hiện trường trong toàn hệ thống

Các thiết bị giám sát điện năng như:

Biến dòng (CT)
Đồng hồ đo điện đa năng
Thiết bị truyền thông

Đóng vai trò:

Thu thập dữ liệu gốc
Đảm bảo độ chính xác
Quyết định hiệu quả phân tích

Nếu dữ liệu đầu vào sai → toàn bộ hệ thống SCADA / EMS sẽ cho kết quả sai.

Giải pháp từ KDE Electric

KDE Electric cung cấp đầy đủ:

Bộ đo lường và giám sát điện năng
Biến dòng đo lường (CT)
Đồng hồ đo điện đa năng
Thiết bị truyền thông

Ưu điểm nổi bật:

Tương thích với mọi hệ thống:
- SCADA
- EMS
- PMS
Phù hợp:
- Nhà máy công nghiệp
- Tòa nhà
- Hệ thống năng lượng

Hỗ trợ cho nhà thầu và tích hợp hệ thống (SI)

KDE không chỉ cung cấp thiết bị mà còn:

Tư vấn giải pháp tổng thể
Hỗ trợ kỹ thuật triển khai
Đồng hành cùng nhà thầu tích hợp

→ Đây là yếu tố quan trọng trong các dự án hệ thống quản lý năng lượng ISO 50001.

KDE Electric mang lại giải pháp giám sát điện năng tối ưu

Câu hỏi thường gặp về hệ thống giám sát điện năng

Hệ thống giám sát điện năng là gì?

Hệ thống giám sát điện năng là giải pháp thu thập, hiển thị và phân tích dữ liệu điện (V, A, kW, kWh…) theo thời gian thực nhằm tối ưu vận hành và giảm chi phí năng lượng. Hệ thống này bao gồm thiết bị đo lường (CT, đồng hồ điện), hạ tầng truyền thông và phần mềm quản lý như SCADA hoặc EMS.

Hệ thống giám sát điện năng khác gì với hệ thống quản lý năng lượng (EMS)?

Hệ thống giám sát điện năng: tập trung vào việc theo dõi dữ liệu và cảnh báo sự cố
Hệ thống quản lý năng lượng EMS: phân tích sâu, tối ưu chi phí, xây dựng KPI

Nói đơn giản:

Giám sát = nhìn thấy
EMS = tối ưu và ra quyết định

SCADA, PMS và EMS nên chọn hệ thống nào?

Tùy theo nhu cầu sử dụng:

SCADA: phù hợp nhà máy cần giám sát + điều khiển
PMS: tập trung vào chất lượng điện năng
EMS: tối ưu chi phí, phù hợp tiêu chuẩn ISO 50001

Trong thực tế, các doanh nghiệp lớn thường kết hợp cả SCADA và EMS.

Có bắt buộc phải dùng biến dòng (CT) không?

Có.

Trong hệ thống công nghiệp, dòng điện rất lớn nên bắt buộc phải sử dụng biến dòng đo lường

Hạ dòng về mức an toàn
Đảm bảo đo chính xác

Đồng hồ đo điện đa năng có cần cổng RS485 không?

Bắt buộc phải có nếu muốn giám sát từ xa.

Các hệ thống như SCADA hoặc EMS chỉ hoạt động khi thiết bị có:

RS485
Modbus RTU

→ Đây là tiêu chuẩn trong mọi hệ thống giám sát điện năng hiện đại.

Có thể lắp hệ thống giám sát điện năng mà không cần dừng máy không?

Có. Giải pháp phổ biến là sử dụng biến dòng kẹp. Ưu điểm:

Không cần ngắt điện
Không ảnh hưởng sản xuất
Lắp đặt nhanh

Hệ thống giám sát điện năng có giúp tiết kiệm chi phí không?

Có, và đây là mục tiêu chính.

Lợi ích thực tế:

Giảm 5–15% chi phí điện
Phát hiện thiết bị tiêu thụ bất thường
Tối ưu vận hành

Hệ thống này phù hợp với những đối tượng nào?

Nhà máy sản xuất
Tòa nhà thương mại
Khu công nghiệp
Trung tâm dữ liệu

→ Đặc biệt phù hợp với doanh nghiệp triển khai hệ thống quản lý năng lượng theo ISO 50001.

Nên chọn thiết bị giám sát điện năng như thế nào?

Tiêu chí quan trọng:

Độ chính xác cao
Có cổng truyền thông
Tương thích SCADA / EMS

Câu hỏi thường gặp về hệ thống giám sát điện năng

Kết luận

Một hệ thống giám sát điện năng hiệu quả là sự kết hợp đồng bộ giữa thiết bị đo lường, hạ tầng truyền thông và hệ thống quản lý. Trong đó, thiết bị hiện trường đóng vai trò nền tảng quyết định độ chính xác và hiệu quả toàn hệ thống. Tham khảo giải pháp tại KDE Electric qua hotline 0932 66 3333 để được tư vấn triển khai phù hợp.
