Đồng hồ vạn năng kim: Cách dùng, cấu tạo & giá mới nhất

Đồng hồ vạn năng kim là một trong những thiết bị đo điện cơ bản nhưng cực kỳ quan trọng trong lĩnh vực điện – điện tử. Dù hiện nay đồng hồ điện tử ngày càng phổ biến, đồng hồ kim đo điện vạn năng vẫn giữ vị trí riêng nhờ độ bền cao, phản hồi nhanh và khả năng quan sát xu hướng tín hiệu tốt. Trong bài viết sau, KDE Electric sẽ cung cấp góc nhìn chuyên sâu giúp bạn hiểu rõ loại thiết bị này chính xác và an toàn nhất.

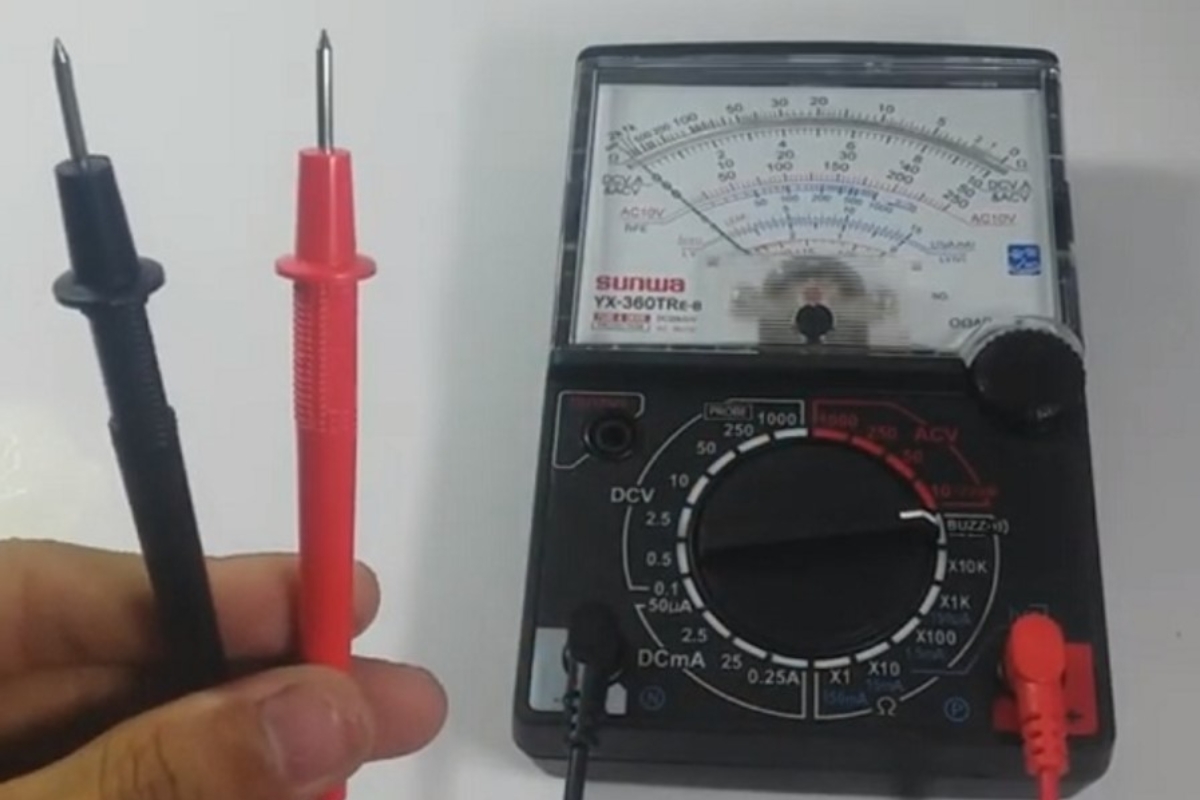

Đồng hồ vạn năng kim là gì?

Khái niệm đồng hồ kim đo điện vạn năng

Đồng hồ vạn năng kim (hay còn gọi là đồng hồ đo kim vạn năng, đồng hồ vạn năng chỉ thị kim) là thiết bị đo điện dạng analog, sử dụng kim cơ học để hiển thị giá trị đo trên thang chia.

Thiết bị này cho phép đo nhiều đại lượng điện khác nhau:

• Điện áp (Voltage – V)
• Dòng điện (Current – A)
• Điện trở (Resistance – Ω)

Đây là lý do vì sao nó được gọi là “vạn năng”. Khác với đồng hồ điện tử hiển thị số, đồng hồ vạn năng chỉ kim giúp người dùng quan sát được sự biến thiên liên tục của tín hiệu điện.

Các tên gọi phổ biến

Trong thực tế, bạn có thể gặp nhiều cách gọi khác nhau:

• Đồng hồ kim vạn năng
• Đồng hồ đo kim vạn năng
• Đồng hồ vạn năng chỉ kim
• Đồng hồ kim đo điện vạn năng

Tất cả đều là một loại thiết bị với cùng nguyên lý hoạt động.

Ứng dụng thực tế của đồng hồ kim vạn năng

Đồng hồ vạn năng kim được sử dụng rộng rãi trong:

• Kiểm tra mạch điện dân dụng
• Sửa chữa thiết bị điện tử
• Đo kiểm linh kiện (resistor, diode, transistor)
• Bảo trì hệ thống điện công nghiệp

Vì sao đồng hồ vạn năng chỉ kim vẫn được ưa chuộng?

Dù công nghệ số phát triển, đồng hồ vạn năng kim vẫn có những lợi thế riêng:

• Phản hồi nhanh khi đo tín hiệu biến thiên
• Không cần nguồn pin khi đo điện áp/dòng
• Độ bền cao, ít hỏng vặt
• Giá thành thấp → Phù hợp người mới học

Cấu tạo đồng hồ vạn năng kim chi tiết

Hiểu rõ cấu tạo đồng hồ vạn năng kim là bước quan trọng giúp bạn sử dụng thiết bị đúng cách và tránh sai sót.

Tổng quan cấu tạo

Một đồng hồ kim vạn năng tiêu chuẩn bao gồm:

1. Mặt hiển thị kim
2. Núm chỉnh kim (Zero Adjust)
3. Núm chọn thang đo
4. Cổng cắm que đo
5. Que đo
6. Pin bên trong

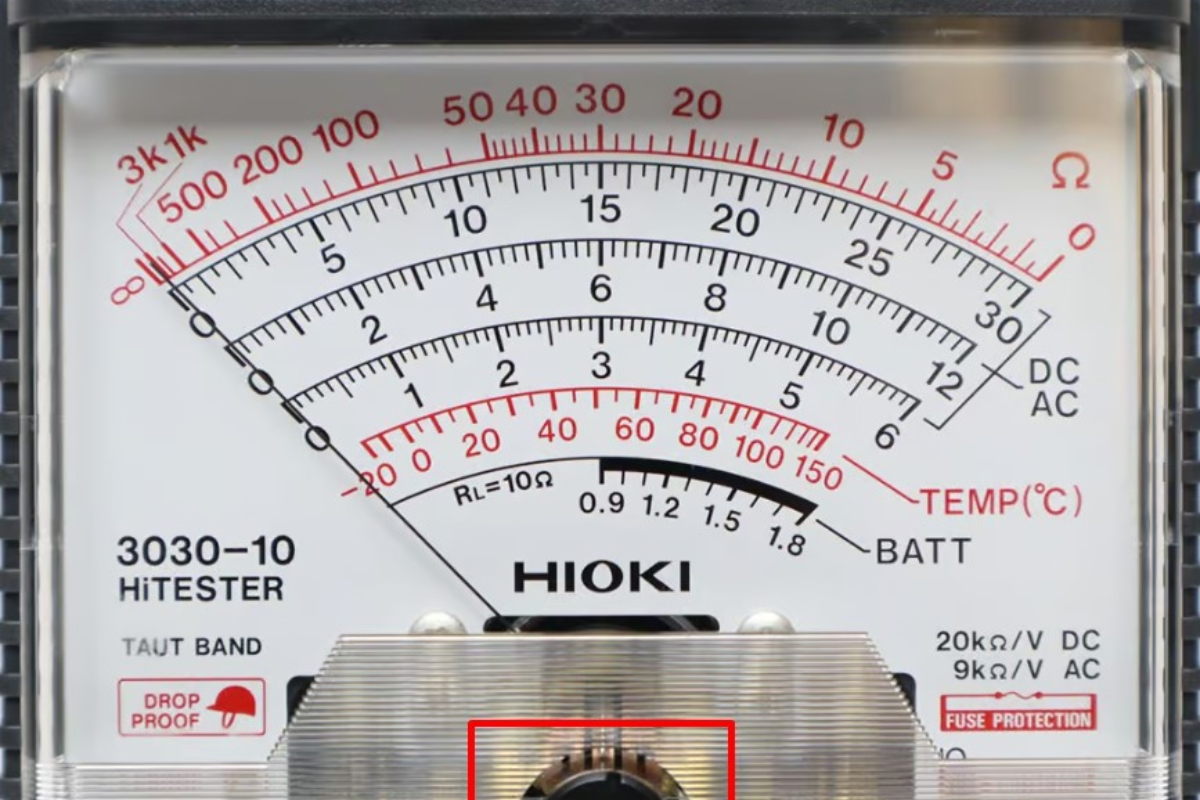

Mặt hiển thị kim (Analog Display)

Đây là bộ phận quan trọng nhất của đồng hồ vạn năng chỉ thị kim.

Thang đo

Mặt đồng hồ thường có nhiều thang đo:

• Thang DCV (điện áp một chiều)
• Thang ACV (điện áp xoay chiều)
• Thang Ω (điện trở)

Ký hiệu cần biết

• V: Volt
• A: Ampere
• Ω: Ohm
• DC: dòng một chiều
• AC: dòng xoay chiều

Lưu ý: Mỗi thang đo có cách đọc khác nhau, cần chọn đúng trước khi đo.

Núm chỉnh kim (Zero Adjust)

• Dùng để đưa kim về vị trí 0 trước khi đo
• Đặc biệt quan trọng khi đo điện trở

Núm chọn thang đo (Range Selector)

Cho phép chọn:

• Loại phép đo (V, A, Ω)
• Dải đo phù hợp

Nguyên tắc: Luôn chọn thang đo lớn hơn giá trị dự đoán để tránh hỏng thiết bị

Cổng cắm (Input Terminal)

Thông thường gồm:

• COM: Cổng chung (mass)
• VΩ: Đo điện áp và điện trở
• A: Đo dòng điện

Que đo (Probe)

• Gồm que đỏ (+) và que đen (-)
• Dẫn tín hiệu từ mạch vào đồng hồ

Pin bên trong

• Dùng khi đo điện trở
• Không cần khi đo điện áp/dòng

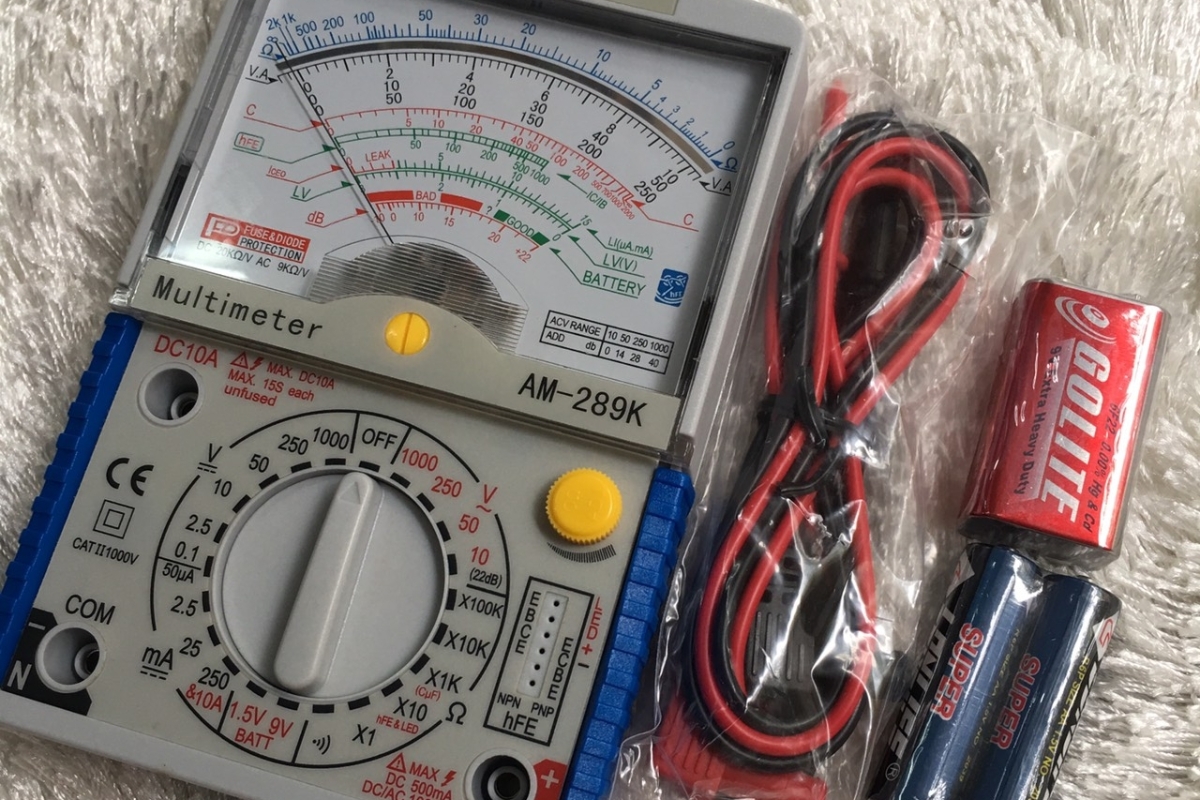

Nguyên lý hoạt động của đồng hồ vạn năng kim

Đồng hồ vạn năng kim hoạt động dựa trên nguyên lý điện từ:

→ Dòng điện chạy qua cuộn dây → Tạo từ trường → Làm lệch kim

Nguyên lý đo điện áp

• Đồng hồ mắc song song với mạch
• Dòng điện nhỏ chạy qua cuộn dây
• Kim lệch tương ứng với điện áp

Nguyên lý đo dòng điện

• Đồng hồ mắc nối tiếp
• Dòng điện đi trực tiếp qua thiết bị
• Kim hiển thị giá trị dòng

Lưu ý: Đo sai cách có thể gây cháy đồng hồ

Nguyên lý đo điện trở

• Sử dụng pin nội
• Tạo dòng điện qua điện trở cần đo
• Kim hiển thị giá trị Ω

Sự khác biệt AC và DC

• DC: Dòng 1 chiều → kim ổn định
• AC: Dòng xoay chiều → Cần mạch chỉnh lưu

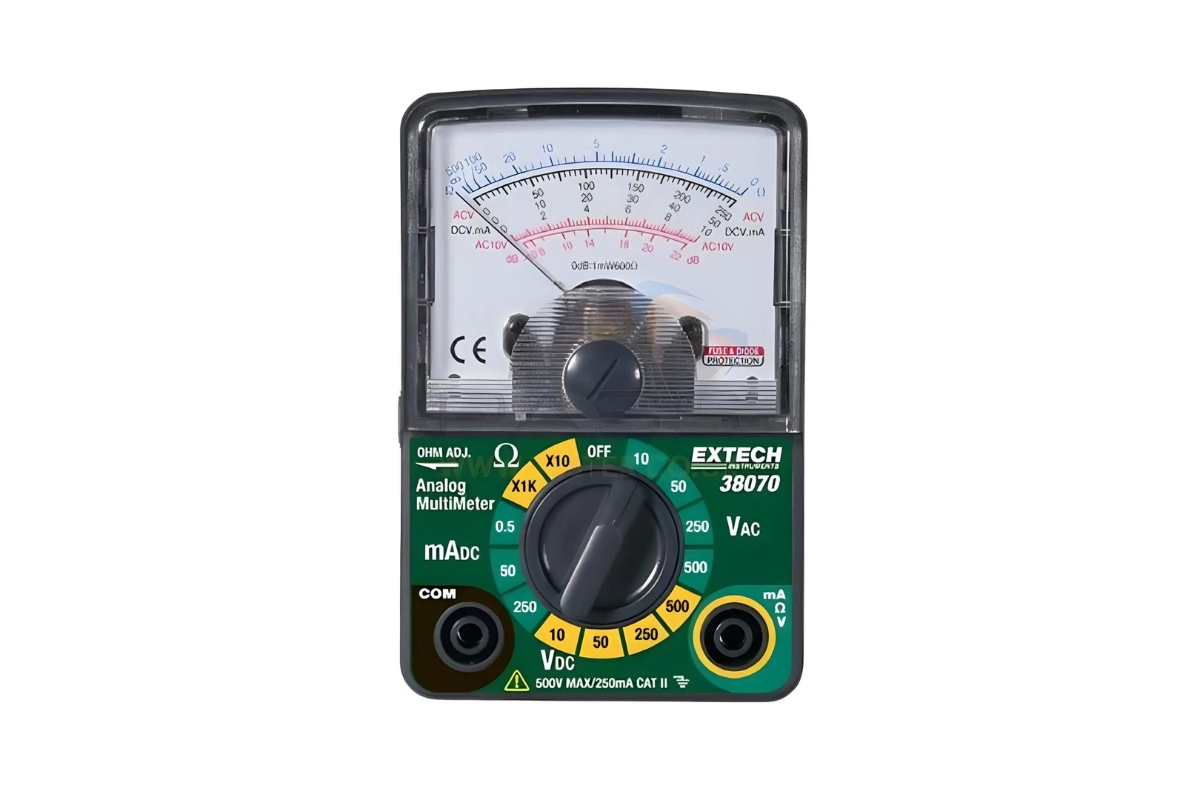

Chức năng của đồng hồ kim vạn năng

Một đồng hồ đo kim vạn năng tiêu chuẩn có thể thực hiện:

Đo điện áp

• DCV: Pin, ắc quy
• ACV: Điện lưới

Đo dòng điện

• Kiểm tra tải tiêu thụ
• Đánh giá hoạt động thiết bị

Đo điện trở

• Kiểm tra linh kiện
• Xác định đứt mạch

Kiểm tra thông mạch

• Xác định dây dẫn có liên tục không

Kiểm tra linh kiện

• Diode
• Transistor

Hướng dẫn sử dụng đồng hồ vạn năng kim chi tiết

Chuẩn bị trước khi đo

Kiểm tra thiết bị

• Kim có về 0 không
• Que đo có hỏng không

Hiệu chỉnh kim

• Vặn núm Zero Adjust
• Đảm bảo kim đúng vị trí

Hướng dẫn đo điện áp

Đo DC

• Chọn DCV
• Mắc song song
• Đọc giá trị

Đo AC

• Chọn ACV
• Không cần phân cực

Hướng dẫn đo dòng điện

• Chọn thang A
• Mắc nối tiếp
• Không đo trực tiếp nguồn lớn

Hướng dẫn đo điện trở

• Chọn Ω
• Chập 2 que → Chỉnh về 0
• Đo linh kiện

Cách đọc kết quả chính xác

Cách đọc thang đo

• Xác định đúng thang
• Nhân hệ số nếu cần

Lỗi thường gặp

• Chọn sai thang
• Đọc nhầm vạch
• Không hiệu chỉnh kim

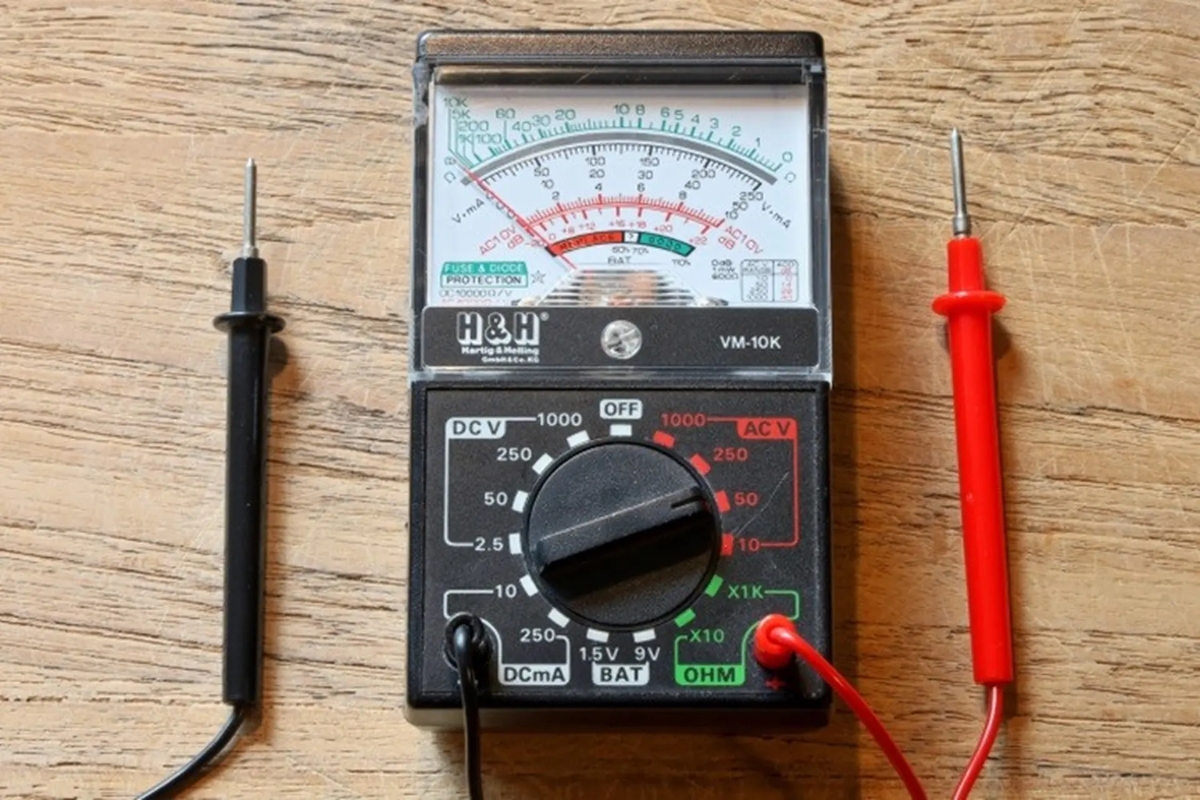

So sánh đồng hồ vạn năng kim và đồng hồ điện tử

So sánh về độ chính xác

Tiêu chí	Đồng hồ vạn năng kim	Đồng hồ điện tử
Độ chính xác	Trung bình	Cao
Sai số	Phụ thuộc người đọc	Rất thấp

So sánh về giá đồng hồ vạn năng kim

• Giá đồng hồ vạn năng kim thường rẻ hơn:
  • Phân khúc phổ thông: 100.000 – 300.000 VNĐ
  • Phân khúc tốt: 300.000 – 800.000 VNĐ
• Trong khi đó, đồng hồ điện tử có thể từ 500.000 đến vài triệu VNĐ tùy tính năng.

Vì vậy, nếu bạn cần đồng hồ vạn năng kim giá rẻ, đây vẫn là lựa chọn rất hợp lý.

So sánh độ bền và tuổi thọ

• Đồng hồ kim vạn năng:
  • Ít hỏng vặt
  • Chịu va đập tốt hơn
• Đồng hồ điện tử:
  • Nhạy cảm với môi trường
  • Dễ hỏng nếu quá áp

Nên chọn đồng hồ kim hay điện tử?

Chọn đồng hồ vạn năng kim khi:

• Bạn là người mới học điện
• Cần quan sát biến thiên tín hiệu
• Muốn thiết bị bền, giá rẻ

Chọn đồng hồ điện tử khi:

• Cần độ chính xác cao
• Làm việc với thiết bị điện tử hiện đại
• Cần đo tự động, hiển thị rõ ràng

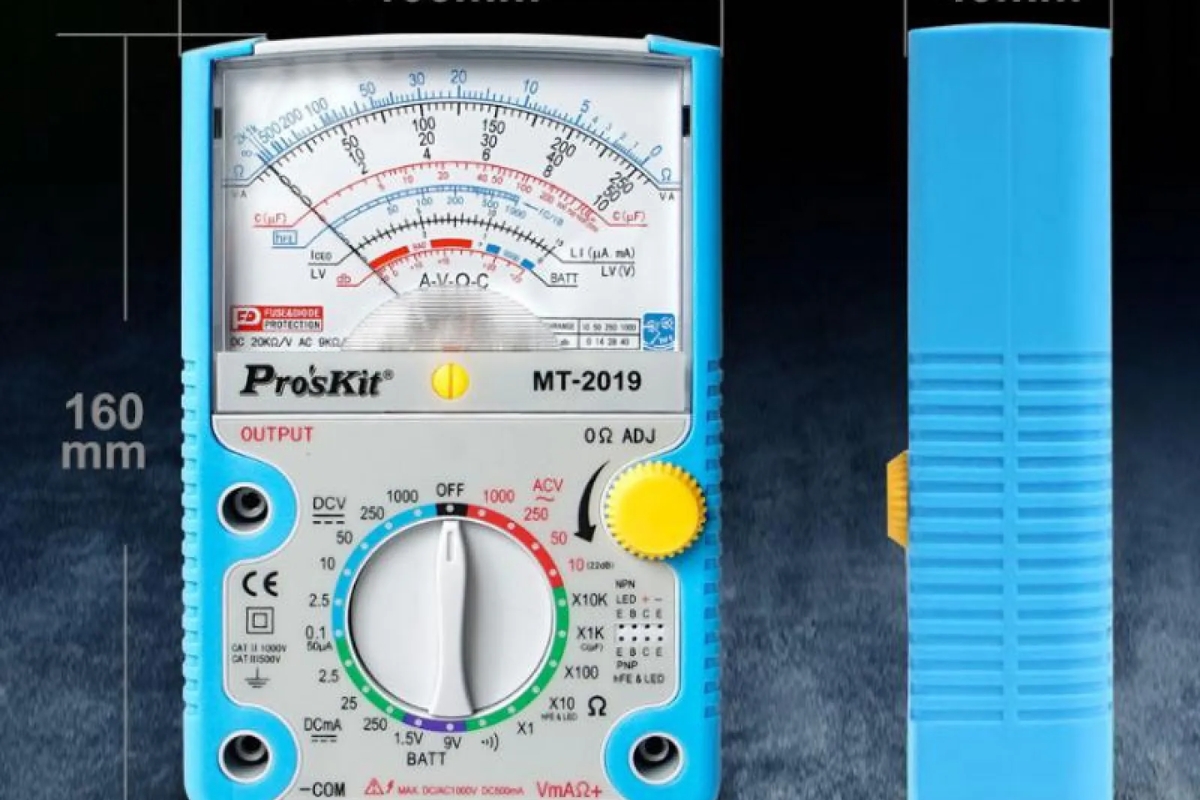

Kinh nghiệm chọn mua đồng hồ vạn năng kim loại nào tốt

Xác định nhu cầu sử dụng

Trước khi mua đồng hồ vạn năng kim, bạn cần xác định:

• Dùng cho sửa điện dân dụng hay công nghiệp?
• Có cần đo chính xác cao không?
• Có cần đo linh kiện điện tử không?

Chọn thương hiệu uy tín

Một số thương hiệu phổ biến:

• Sanwa
• Hioki
• Kyoritsu
• Pro’sKit

Lời khuyên: Nên chọn thương hiệu có thông số rõ ràng, sai số được công bố minh bạch.

Chọn theo phân khúc giá

Đồng hồ vạn năng kim giá rẻ

• Giá dưới 300.000 VNĐ
• Phù hợp người mới học

Phân khúc tầm trung

• 300.000 – 800.000 VNĐ
• Độ bền tốt, sai số thấp hơn

Phân khúc cao cấp

• Trên 1.000.000 VNĐ
• Dành cho kỹ thuật viên chuyên nghiệp

Các tiêu chí quan trọng khi mua

Độ chính xác

• Kiểm tra sai số (%)
• Ưu tiên thiết bị có kiểm định

Dải đo

• Đủ các thang đo: V, A, Ω
• Có nhiều mức lựa chọn

Độ bền

• Vỏ chắc chắn
• Kim ổn định

Gợi ý lựa chọn thực tế

Nếu bạn đang phân vân đồng hồ vạn năng kim loại nào tốt, hãy ưu tiên:

• Dễ sử dụng
• Thang đo rõ ràng
• Có tài liệu hướng dẫn đầy đủ

Giá đồng hồ vạn năng kim mới nhất hiện nay

Giá đồng hồ vạn năng kim giá rẻ

• 100.000 – 300.000 VNĐ
• Phù hợp học sinh, sinh viên

Phân khúc tầm trung

• 300.000 – 800.000 VNĐ
• Sử dụng tốt trong sửa chữa

Phân khúc cao cấp

• 1.000.000 – 2.000.000 VNĐ
• Độ chính xác và độ bền cao

Các yếu tố ảnh hưởng đến giá đồng hồ vạn năng kim

• Thương hiệu
• Độ chính xác
• Dải đo
• Chất lượng vật liệu

Mua đồng hồ vạn năng kim ở đâu uy tín?

Việc lựa chọn đúng địa chỉ mua đồng hồ vạn năng kim không chỉ giúp đảm bảo chất lượng thiết bị mà còn ảnh hưởng trực tiếp đến độ an toàn khi sử dụng.

Mua tại cửa hàng thiết bị điện

Đây là lựa chọn phù hợp nếu bạn muốn:

• Được tư vấn trực tiếp theo nhu cầu sử dụng thực tế
• Kiểm tra ngoại quan, độ nhạy của kim và chất lượng hoàn thiện
• So sánh nhanh giữa các model đồng hồ kim vạn năng

Mua online

Trong trường hợp cần tiết kiệm thời gian, bạn có thể lựa chọn mua online với ưu điểm:

• Tiện lợi, nhanh chóng
• Đa dạng mẫu mã từ đồng hồ vạn năng kim giá rẻ đến dòng cao cấp
• Dễ dàng tham khảo đánh giá người dùng

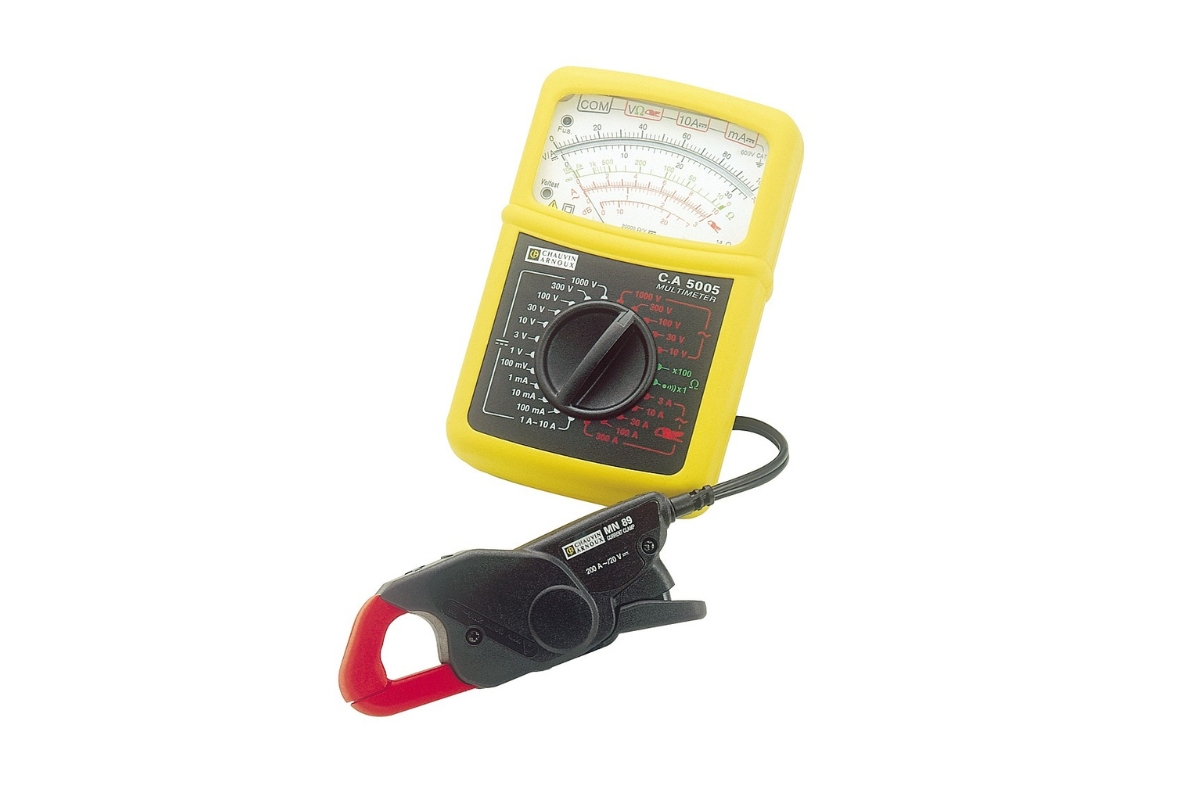

Gợi ý địa chỉ uy tín

Nếu bạn đang tìm kiếm một đơn vị không chỉ cung cấp thiết bị mà còn có nền tảng chuyên môn vững, có thể tham khảo KDE Electric. Đây không chỉ là nơi cung cấp thiết bị mà còn là đối tác kỹ thuật trong lĩnh vực đo lường điện, với:

• Hệ sinh thái thiết bị đo điện và giải pháp năng lượng hiện đại
• Chuyên sâu về biến dòng (CT), đồng hồ đo điện đa năng, hệ thống quản lý điện năng
• Đội ngũ tư vấn kỹ thuật bài bản, hỗ trợ lựa chọn thiết bị phù hợp từng ứng dụng

Gợi ý: Với những nhu cầu đo lường chuyên sâu hơn (đặc biệt trong công nghiệp), bạn nên cân nhắc kết hợp đồng hồ vạn năng kim với các thiết bị đo điện tử hiện đại để đảm bảo độ chính xác và khả năng giám sát lâu dài.

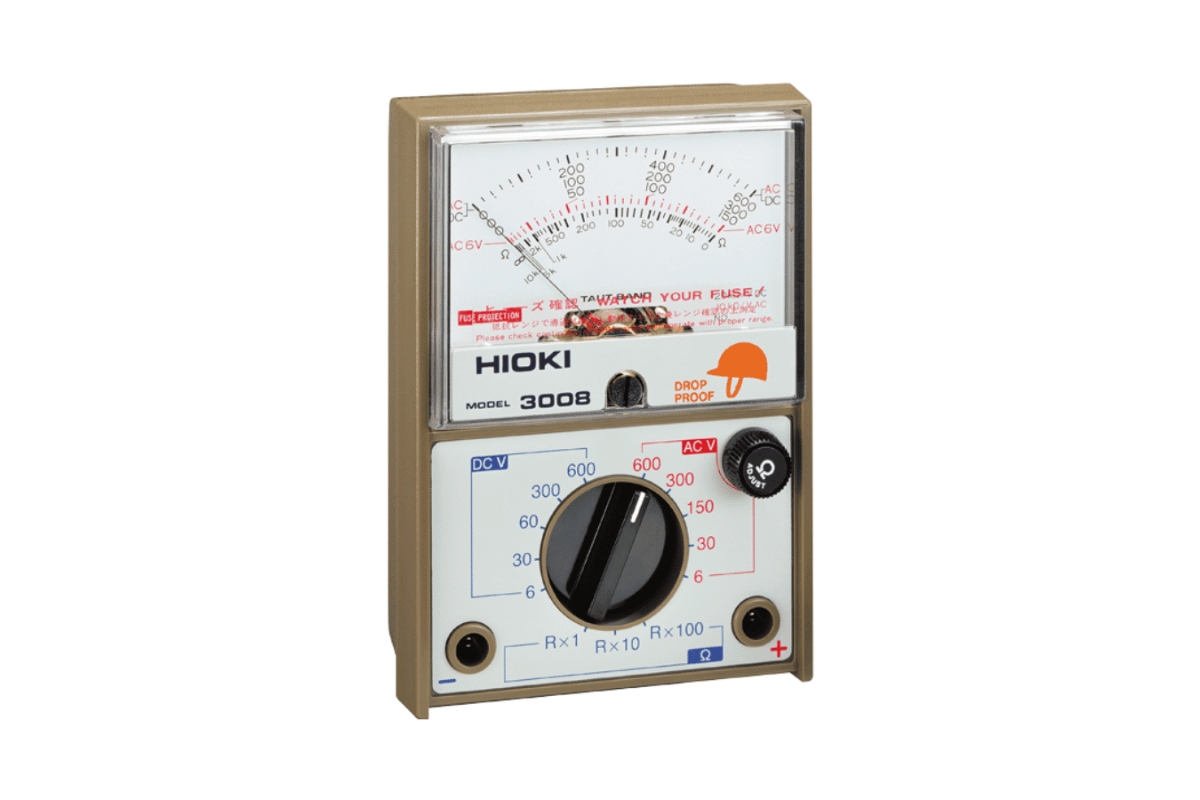

Những lưu ý quan trọng khi sử dụng đồng hồ vạn năng kim

Các lỗi thường gặp khi sử dụng đồng hồ vạn năng kim

• Chọn sai thang đo
• Đo nhầm AC/DC
• Đo điện trở khi đang có điện

Cách tránh hỏng đồng hồ

• Luôn chọn thang cao trước
• Không đo quá giới hạn
• Kiểm tra que đo thường xuyên

Lưu ý an toàn điện

• Không chạm tay vào phần kim loại
• Đeo găng cách điện khi cần
• Ngắt nguồn trước khi đo điện trở

Bảo quản và bảo dưỡng

• Tránh ẩm
• Không làm rơi
• Thay pin định kỳ

Ứng dụng thực tế trong hệ thống điện & đo lường

Trong các dự án thực tế, đồng hồ vạn năng kim thường được dùng để:

• Kiểm tra nhanh trước khi lắp đặt hệ thống
• Đo kiểm sơ bộ trước khi dùng thiết bị chuyên dụng
• Xác định lỗi cơ bản trong hệ thống điện

Tuy nhiên, trong các hệ thống lớn, cần kết hợp với:

• Biến dòng (CT)
• Đồng hồ đo điện đa năng (dạng màn hình điện tử)
• Hệ thống giám sát năng lượng

Câu hỏi thường gặp (FAQ)

Đồng hồ vạn năng kim có còn nên mua không?

Có, nếu bạn cần thiết bị bền, giá rẻ và dễ sử dụng cơ bản.

Đồng hồ vạn năng kim giá bao nhiêu?

Dao động từ 100.000 đến 2.000.000 VNĐ tùy loại.

Đồng hồ kim vạn năng có chính xác không?

Đủ chính xác cho nhu cầu cơ bản, nhưng thấp hơn đồng hồ điện tử.

Người mới có nên sử dụng đồng hồ vạn năng kim?

Nên, vì giúp hiểu nguyên lý điện tốt hơn.

Nên mua đồng hồ vạn năng kim hay điện tử?

Tùy nhu cầu:

• Học tập → chọn đồng hồ kim vạn năng
• Chuyên nghiệp → chọn điện tử

Kết luận

Có thể thấy rằng, đồng hồ vạn năng kim là thiết bị đo điện cơ bản, bền bỉ và phù hợp cho nhu cầu kiểm tra nhanh. Nếu bạn cần giải pháp đo lường chính xác hơn, hãy tham khảo thêm các thiết bị tại KDE Electric. Chúng tôi chuyên cung cấp đa dạng thiết bị đo điện hiện đại, giúp bạn kết hợp hiệu quả với đồng hồ vạn năng kim trong thực tế.
