Đồng hồ kim đo điện

Trong tủ điện, đồng hồ kim đo điện là thiết bị giúp bạn nhận biết hệ thống đang ổn định hay biến động. Dù đồng hồ số ngày càng phổ biến, đồng hồ đo kim vẫn được dùng rộng rãi trong nhà xưởng và tòa nhà vì dễ quan sát từ xa, phản ánh xu hướng tải rất nhanh và phù hợp giám sát cơ bản như ampe (A), volt (V). Với kinh nghiệm triển khai thiết bị đo lường và giải pháp quản lý năng lượng, KDE Electric cung cấp và chia sẻ kiến thức thực chiến về đồng hồ kim, CT và hệ đo trong tủ điện, giúp người dùng vận hành an toàn và tin cậy hơn.

Đồng hồ kim đo điện là gì? (Analog meter / đồng hồ chỉ thị kim)

Đồng hồ kim đo điện là thiết bị đo lường hiển thị bằng kim trên mặt thang chia vạch. Tùy loại, đồng hồ kim có thể dùng để giám sát nhanh:

• Dòng điện (A): Ampe kế kim
• Điện áp (V): Vôn kế kim
• Các biến thể khác trong tủ điện: Hz, PF/cosφ… tùy cấu hình hệ thống

Điểm mạnh của analog meter là khả năng “đọc bằng mắt” rất nhanh: chỉ cần liếc kim là thấy hệ thống đang ổn định hay biến động, đặc biệt hữu ích trong tủ điện tổng, tủ phân phối, tủ máy phát, tủ tụ bù.

Cấu tạo cơ bản của đồng hồ đo kim

Một đồng hồ chỉ thị kim điển hình thường có:

• Mặt thang chia vạch + kim chỉ thị (thang 90° là kiểu rất phổ biến)
• Cơ cấu đo (tùy nguyên lý cơ cấu từ điện, điện từ…)
• Cụm đầu nối/terminal phía sau (đấu dây đo)
• Vỏ và mặt bảo vệ (một số dòng có chỉ số bảo vệ mặt trước như IP40)

Gợi ý kỹ thuật: Trong tủ điện, đồng hồ kim thường được chọn theo bộ “đồng nhất kích thước” (ví dụ 96×96) để lắp mặt tủ đẹp, cân đối và dễ bảo trì. Các model đồng hồ kim 96×96, lắp ráp 92×92 là cấu hình gặp rất nhiều trong thực tế.

Nguyên lý hoạt động: từ tín hiệu điện đến góc lệch kim

Nói đơn giản, dòng/áp đi vào cơ cấu đo sẽ tạo ra lực điện từ làm kim lệch một góc tương ứng với giá trị đo, hiển thị lên thang vạch.

Trong tủ điện công nghiệp, bạn sẽ gặp nhiều nhất:

• Ampe kế kim: Đo dòng (thường là AC), có thể theo dải thang đo rất rộng tùy thiết kế
• Vôn kế kim: Đo điện áp AC theo thang đo cố định (ví dụ 500V)

Ưu nhược điểm của đồng hồ kim so với đồng hồ số

Ưu điểm

• Trực quan theo xu hướng: Nhìn kim là thấy “lệch” ngay, không cần đọc nhiều chữ số.
• Dễ vận hành: Phù hợp tủ điện cần quan sát nhanh (đặc biệt khi người vận hành không chuyên sâu).
• Chi phí hợp lý: Cho nhu cầu “giám sát cơ bản” (A/V).
• Dễ chuẩn hóa layout tủ: Đồng bộ kích thước mặt 96×96 giúp tủ gọn, đẹp.

Nhược điểm

• Độ chính xác/độ đọc thường không “mịn” như đồng hồ số.
• Dễ sai số do góc nhìn (parallax) nếu đọc không đúng trục.
• Không có ghi dữ liệu/ truyền thông: nếu bạn cần thống kê kWh, PF, phân tích tải,… thì nên cân nhắc đồng hồ đo điện đa năng.

Nếu mục tiêu của bạn là quản lý năng lượng (kWh, kvarh, PF, góc pha, import/export…), đồng hồ đa năng sẽ phù hợp hơn. Ví dụ KDE có các dòng đồng hồ đa năng hiển thị PF và đo năng lượng (kWh/kvarh/kVAh…) để phục vụ giám sát – tối ưu điện năng.

Các loại đồng hồ kim đo điện phổ biến trong tủ điện

Trên thực tế thi công tủ điện, 2 nhóm “đụng nhiều nhất” là:

• Ampe kế kim (A) giám sát dòng tải
• Vôn kế kim (V) giám sát điện áp nguồn

Đồng hồ ampe kim (A): Dùng khi nào và lưu ý dải đo?

Ampe kế kim giúp bạn trả lời rất nhanh 3 câu hỏi vận hành:

• Tải đang cao hay thấp so với bình thường?
• Có dấu hiệu quá tải/tăng dòng bất thường không?
• Dòng có dao động (tải chập chờn) không?

Về thông số, ampe kế kim thường có rất nhiều lựa chọn thang đo (từ vài chục A đến hàng nghìn A tùy series).

Ví dụ, một model ampe kế kim dạng 96×96 có thể có các mức thang đo như 30A, 50A… đến 5000A; dải tần số 45–65Hz; cấp chính xác class 1.5.

CT là gì và vì sao ampe kế kim thường đi kèm CT?

Trong tủ điện, để đo dòng lớn an toàn và chuẩn hóa, ampe kế thường kết hợp biến dòng (CT) để đưa dòng về mức tiêu chuẩn (thường 5A/1A tùy hệ). Điều này giúp:

• Cách ly tương đối mạch đo với mạch lực
• Chuẩn hóa thiết bị đo/đấu dây
• Dễ thay đồng hồ/thiết bị đo mà không “động” vào thanh cái lớn

Lưu ý an toàn (rất quan trọng): hệ CT có nguyên tắc đấu nối riêng, thi công cần tuân thủ chặt chẽ để đảm bảo an toàn và độ tin cậy đo lường. (Phần hướng dẫn đấu dây chi tiết mình sẽ triển khai ở nửa sau bài.)

Đồng hồ volt kim (V): Dùng khi nào và chọn thang đo ra sao?

Vôn kế kim là “đèn báo analog” cho chất lượng nguồn: điện áp có ổn định không, có sụt áp bất thường không.

Một cấu hình gặp nhiều trong tủ điện là thang đo 500V, dạng kim thang 90°, class 1.5; kích thước ngoài 96×96×68mm; kích thước lắp ráp 92×92.

Bảng “chọn nhanh” đồng hồ kim theo tình huống

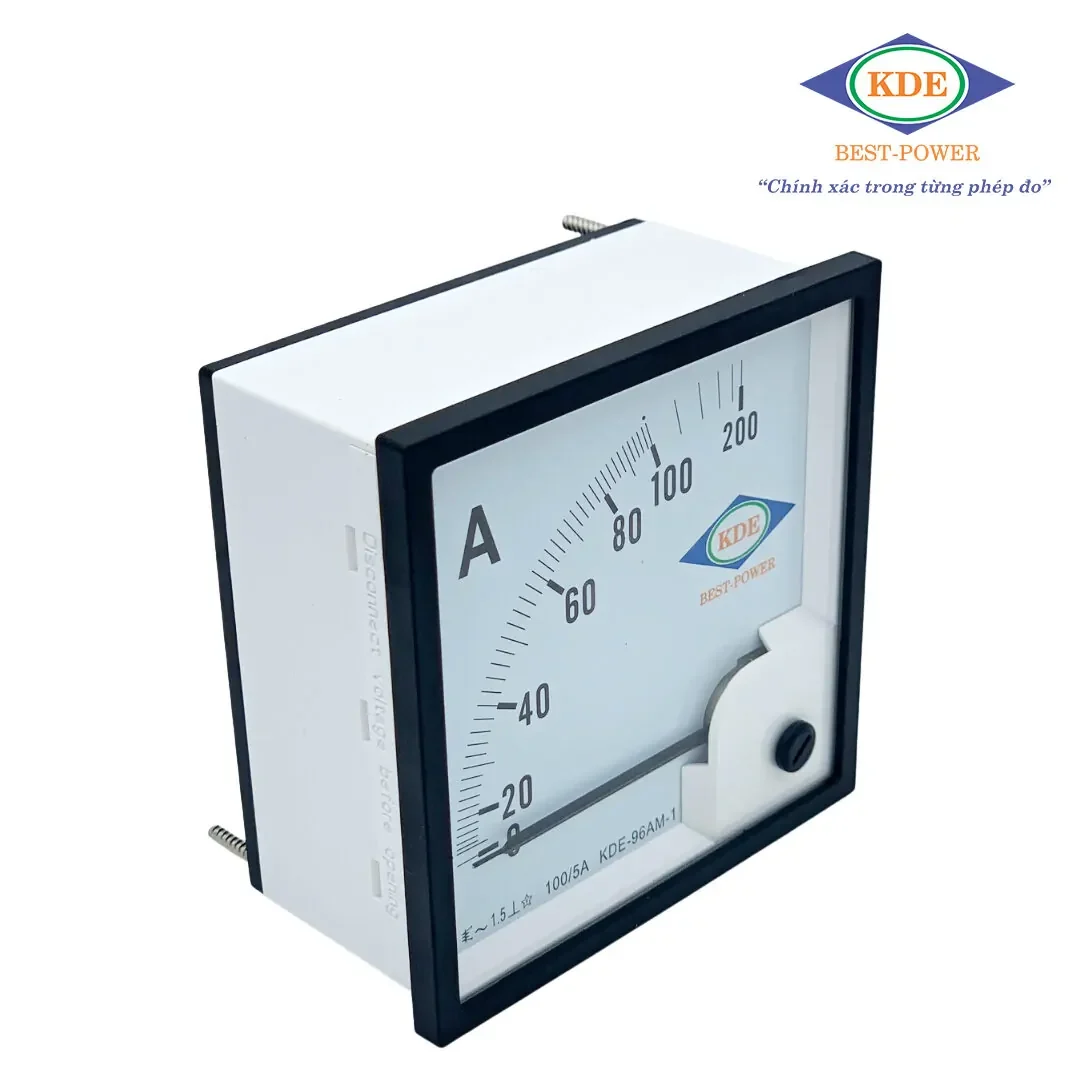

Tiêu chí chọn mua đồng hồ đo điện dạng kim

Sau khi đã chốt “đo A hay V”, bước tiếp theo là chọn đúng 5 nhóm thông số để đồng hồ đo kim lên tủ hoạt động ổn định, dễ đọc và không tạo lỗi vận hành.

Chọn theo thang đo và dải đo

Nguyên tắc thực tế trong tủ điện: giá trị vận hành bình thường nên nằm trong 60–80% thang đo.
Lý do: kim dễ đọc, có “dải dư” để nhìn quá tải/sụt áp, đồng thời giảm stress cơ cấu đo.

• Với vôn kế kim: Chọn thang theo hệ thống (ví dụ tủ lấy áp pha–pha/pha–N).
• Với ampe kế kim: Thang đo phụ thuộc dòng tải và tỉ số CT (xem mục CT bên dưới).

Mẹo nhanh: nếu bạn thường xuyên thấy kim “kịch trần”, đó là dấu hiệu thang đo đang chọn quá nhỏ hoặc CT ratio chưa phù hợp.

Chọn theo cấp chính xác

Đồng hồ kim thường phục vụ mục tiêu giám sát nhanh, nên cấp chính xác phổ biến là Class 1.5 hoặc Class 2.5 (tùy nhu cầu).

• Cần đọc “tương đối chính xác” để vận hành/so sánh → ưu tiên class tốt hơn.
• Chỉ cần nhìn xu hướng, tải có dao động → class phổ thông vẫn phù hợp.

Khi làm hồ sơ kỹ thuật, bạn nên ghi rõ “class” ngay từ đầu để tránh báo giá/đặt hàng sai cấu hình.

Chọn theo kích thước mặt đồng hồ và kiểu lắp

Trong tủ điện, yếu tố “thi công – thẩm mỹ – bảo trì” quan trọng không kém thông số đo.

Checklist chọn kích thước:

• Chốt chuẩn bố trí mặt tủ (hay gặp 96×96 để đồng bộ).
• Kiểm tra kích thước khoét lỗ, độ sâu lắp, không vướng thanh DIN/cầu đấu.
• Ưu tiên mặt thang dễ nhìn, kim rõ, hạn chế chói (đặc biệt tủ đặt ngoài hành lang/nhà xưởng sáng mạnh).

Chọn theo môi trường làm việc

Đồng hồ chỉ thị kim làm việc lâu dài sẽ bị ảnh hưởng bởi môi trường. Khi tủ đặt trong:

• Khu vực rung (bơm/quạt, máy nén),
• Khu vực bụi kim loại hoặc hơi ẩm,
• Tủ ngoài trời/nhà xưởng nóng,

Bạn hãy ưu tiên mặt đồng hồ chắc chắn, cơ cấu kim ổn định, và quy trình lắp đặt/siết terminal đúng kỹ thuật (xem phần đấu dây).

Chọn theo tương thích hệ thống

Đây là phần nhiều người “mua đúng đồng hồ nhưng lắp lên không ra số”.

• Ampe kế kim: Gần như luôn phải đi cùng CT trong tủ điện công nghiệp.
• Vôn kế kim: Cần tính toán cách lấy áp (pha–pha/pha–N) và bảo vệ nhánh đo.
• Nếu cần đo nhiều pha bằng một đồng hồ, bạn sẽ cần công tắc chuyển mạch (selector) phù hợp.

Gợi ý đồng bộ giải pháp theo đúng “chuỗi đo lường” của KDE:

• Biến dòng (CT) KDE
• Công tắc chuyển mạch (selector) KDE
• Đồng hồ đo điện đa năng (khi cần quản lý năng lượng)

Địa chỉ mua đồng hồ kim đo điện chất lượng, giá tốt

Nếu bạn đang cần đồng hồ kim đo điện cho tủ MSB/DB/MCC, dòng đồng hồ chỉ thị kim KDE Electric là lựa chọn “đúng chất tủ điện”: dễ quan sát – hiển thị ổn định – lắp gọn chuẩn mặt tủ – vận hành bền trong môi trường công nghiệp. Đồng hồ kim đặc biệt hiệu quả khi bạn muốn “liếc là biết” tình trạng dòng tải (A) và điện áp (V), giúp phát hiện sớm dấu hiệu bất thường trước khi thành sự cố.

Đặc điểm nổi bật của đồng hồ kim đo điện KDE Electric có thể kể đến như:

• Hiển thị trực quan, dễ đọc từ xa: Kim chỉ thị rõ ràng, quan sát nhanh xu hướng tải tăng/giảm ngay trên cửa tủ.
• Độ ổn định cao: Kim lên đều, ít nhiễu, phù hợp giám sát vận hành theo ca tại nhà xưởng.
• Đa dạng thang đo & ứng dụng: Có đủ lựa chọn cho ampe kế kim (kết hợp CT) và vôn kế kim theo nhu cầu tủ điện.
• Thiết kế chuẩn tủ điện, lắp đặt gọn: Kích thước phổ biến, dễ đồng bộ layout mặt tủ, thi công nhanh và dễ bảo trì.
• Bền bỉ trong môi trường công nghiệp: Phù hợp vận hành liên tục, hạn chế tình trạng lỏng tiếp điểm, rung kim bất thường khi lắp đúng kỹ thuật.
• Nguồn cung & hỗ trợ kỹ thuật rõ ràng: Dễ chốt cấu hình, tư vấn đúng theo sơ đồ đo và tiêu chuẩn tủ điện.

Chỉ cần bạn cung cấp loại đồng hồ (A hay V), thang đo mong muốn, kích thước mặt, và nếu đo dòng thì thêm tỉ số CT (…/5A hoặc …/1A), KDE Electric sẽ tư vấn cấu hình phù hợp để tránh chọn sai thang, sai tỉ số và nghiệm thu nhanh. Để nhận báo giá đồng hồ kim đo điện và chốt đúng cấu hình ngay từ đầu, gọi 0932 66 3333 để được hỗ trợ nhanh.

Kết luận

Đồng hồ kim đo điện là lựa chọn trực quan và bền bỉ cho tủ điện, giúp quan sát nhanh dòng/áp và phát hiện sớm bất thường khi vận hành. KDE Electric cung cấp đồng hồ chỉ thị kim chuẩn tủ điện, dễ lắp đặt và ổn định trong môi trường công nghiệp. Nếu bạn cần tư vấn cấu hình và báo giá nhanh, vui lòng gọi hotline 0932 66 3333.
