Đồng hồ đo Volt

Đồng hồ đo Volt là thiết bị giúp bạn kiểm tra nhanh điện áp nguồn trong tủ điện để biết hệ thống đang ổn định hay đang sụt áp, lệch pha. Dù đồng hồ số phổ biến hơn, đồng hồ kim Volt vẫn được ưa chuộng vì dễ quan sát từ xa và nhìn xu hướng rất rõ. Khi chọn đúng thang đo và đấu nối chuẩn, bạn sẽ phát hiện sớm nhiều rủi ro trước khi thành sự cố. Bài viết này của KDE Electric sẽ hướng dẫn bạn hiểu đúng sản phẩm và chọn cấu hình phù hợp cho tủ điện thực tế.

Tổng quan về đồng hồ đo Volt trong tủ điện

Nếu ampe kế cho bạn biết tải đang “ăn dòng” bao nhiêu, thì vôn kế cho bạn biết nguồn đang “cấp áp” có ổn định không. Trong vận hành thực tế, chỉ cần nhìn điện áp là bạn có thể phát hiện sớm nhiều vấn đề, trước khi hệ thống phát sinh lỗi nghiêm trọng.

Vì sao vôn kế vẫn cần trong tủ điện?

Một số lý do rất “thực chiến” khiến vôn kế vẫn là thiết bị gần như không thể thiếu ở tủ điện:

• Phát hiện sụt áp điện áp thấp kéo dài khiến motor nóng, chạy yếu, giảm tuổi thọ
• Phát hiện lệch áp giữa các pha: nguy cơ quá nhiệt, rung tải, giảm hiệu suất
• Kiểm tra nhanh tình trạng mất pha/nguồn yếu: đặc biệt quan trọng ở tủ ATS, nguồn máy phát
• Giám sát chất lượng nguồn theo ca: vận hành nhìn nhanh, không cần đo cầm tay

Một hệ thống điện “nhìn ổn” nhưng điện áp đang sụt hoặc lệch pha nhẹ vẫn có thể gây nóng thiết bị, giảm hiệu suất và tạo lỗi ngầm. Vôn kế giúp bạn thấy những dấu hiệu đó sớm hơn.

Đồng hồ kim Volt phù hợp ai dùng?

Đồng hồ kim Volt đặc biệt phù hợp với môi trường cần quan sát nhanh và liên tục:

• Nhà xưởng vận hành theo ca
• Tòa nhà cần giám sát nguồn tổng
• Tủ điện tổng/tủ phân phối đặt ở hành lang kỹ thuật
• Người vận hành cần “liếc là biết” thay vì đọc chi tiết

Ưu điểm nổi bật của vôn kế kim:

• Trực quan theo xu hướng: kim lên/xuống thấy ngay
• Dễ quan sát từ xa
• Chi phí hợp lý cho giám sát cơ bản (V)

Khi nào cần đo Volt theo pha/kênh?

Trong hệ 3 pha, bạn thường cần đo Volt theo nhiều kênh để đánh giá nguồn toàn diện:

• Đo pha–pha (L-L): RS / ST / TR
• Đo pha–N (L-N): R-N / S-N / T-N (nếu có trung tính N)

Các tủ thường cần đo theo pha/kênh:

• MSB/DB: Kiểm tra điện áp nguồn tổng
• ATS/nguồn: Kiểm tra nguồn lưới – máy phát (tùy thiết kế)
• Tủ giám sát: Theo dõi điện áp theo ca để phát hiện bất thường

Đồng hồ đo Volt là gì? Vôn kế đo gì?

Đồng hồ đo Volt là thiết bị đo điện áp, đơn vị là V (Volt). Trong tủ điện công nghiệp, vôn kế chủ yếu đo điện áp xoay chiều (AC) để giám sát nguồn 1 pha hoặc 3 pha.

Vôn kế đo điện áp AC hay DC?

• Tủ điện công nghiệp: đa phần là AC
• Một số ứng dụng đặc biệt có thể dùng đo DC (tùy hệ thống)

Khi chọn đúng sản phẩm, bạn cần xác định rõ:

• Đo AC hay DC
• Hệ 1 pha hay 3 pha
• Lấy áp pha–pha hay pha–N

Đồng hồ đo Volt và ampe khác gì nhau?

Từ khóa người dùng hay tìm là đồng hồ đo Volt và ampe vì đây là “cặp đôi” giám sát cơ bản nhất trong tủ điện:

• Volt (V): nói lên chất lượng nguồn
• Ampe (A): nói lên mức tải đang chạy

Bạn có thể hiểu nhanh:

• Điện áp ổn định + dòng ổn định → hệ thống chạy tốt
• Điện áp sụt + dòng tăng → tải nặng, nguy cơ nóng
• Điện áp lệch pha + dòng lệch → rủi ro motor/thiết bị 3 pha
• Điện áp ổn định + dòng dao động → tải chập chờn, cần kiểm tra

Các loại đồng hồ đo Volt phổ biến hiện nay

Trong tủ điện, bạn sẽ gặp 2 nhóm chính:

Đồng hồ kim Volt (analog Voltmeter)

Đồng hồ kim Volt là lựa chọn rất phổ biến khi mục tiêu là giám sát nhanh:

• Nhìn xu hướng tăng/giảm
• Quan sát từ xa
• Vận hành đơn giản

Thời điểm nên chọn vôn kế kim:

• Tủ điện cần nhìn nhanh theo ca
• Tủ đặt ngoài hành lang kỹ thuật
• Không yêu cầu dữ liệu số/ghi log
• Ưu tiên đơn giản – ổn định – dễ bảo trì

Ưu điểm nổi bật:

• Dễ nhận biết sụt áp/dao động
• Dộ trực quan cao
• Chi phí hợp lý

Điểm cần lưu ý:

• Độ chính xác “đọc bằng mắt” không mịn như đồng hồ số
• Có thể sai số do góc nhìn nếu đứng lệch trục

Đồng hồ Volt số (digital Voltmeter)

Đồng hồ Volt số phù hợp khi bạn muốn:

• Đọc chính xác theo số
• Ghi giá trị kiểm tra định kỳ

Tuy nhiên, nếu bạn cần nhiều thông số hơn Volt (kW/kWh/PF…), đồng hồ đa năng sẽ là lựa chọn hợp lý hơn.

Cấu tạo cơ bản của đồng hồ kim Volt

Một vôn kế kim “chuẩn tủ điện” thường có các thành phần chính:

• Mặt thang chia vạch + kim chỉ thị (thang 90° là kiểu rất phổ biến)
• Cơ cấu đo (tạo lực điện từ làm kim lệch)
• Terminal đấu dây phía sau (đấu nguồn đo)
• Vỏ và mặt bảo vệ (tùy dòng sản phẩm)

Mặt thang và kim chỉ thị: phải “dễ đọc” trước tiên

Trong tủ điện, vôn kế kim không chỉ để đo, mà còn để nhìn nhanh. Vì vậy, thang vạch nên:

• Rõ nét, dễ phân biệt vùng thấp – bình thường – cao
• Kim sắc, dễ quan sát
• Hạn chế chói khi đặt nơi nhiều ánh sáng

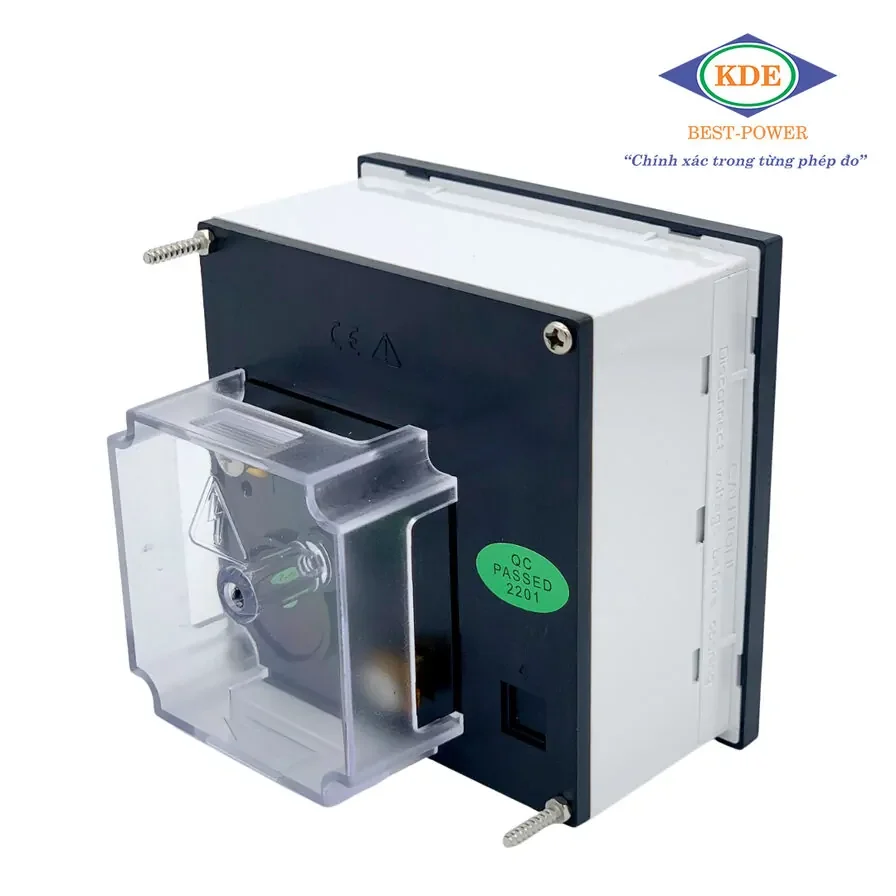

Terminal đấu dây: siết đúng để hiển thị ổn định

Nhiều trường hợp vôn kế nhảy nhẹ hoặc đọc không ổn định thường xuất phát từ:

• Terminal siết chưa đủ lực
• Dây đo đi rối, chung tuyến dây lực gây nhiễu
• Điểm lấy áp không ổn định

Mẹo thi công: đi dây đo gọn theo máng, đánh số rõ ràng và ưu tiên tách khỏi tuyến dây lực để giảm nhiễu hiển thị.

Nguyên lý hoạt động của vôn kế kim

Vôn kế kim hoạt động theo cơ chế: điện áp đưa vào → cơ cấu đo tạo lực điện từ → kim lệch theo giá trị điện áp trên thang vạch.

Bạn có thể hiểu đơn giản:

• Điện áp càng cao → kim lên cao hơn
• Điện áp thấp → kim tụt xuống
• Nguồn dao động → kim dao động theo

Lỗi đọc sai do góc nhìn (parallax) và cách tránh

Đọc đồng hồ kim sai trục là lỗi rất hay gặp trong vận hành. Để đọc đúng:

• Đứng thẳng mặt đồng hồ
• Không nhìn chéo trái/phải
• Ưu tiên lắp ở vị trí cửa tủ dễ quan sát

Dải tần số 45–65Hz trong tủ điện có ý nghĩa gì?

Trong hệ AC, các thiết bị đo thường thiết kế để hoạt động ổn định trong vùng tần số vận hành phổ biến. Điều này giúp kim hiển thị ổn định khi nguồn chạy trong điều kiện thực tế.

Cánh dùng đúng đồng hồ đo Volt và Ampe trong tủ điện

Nếu bạn muốn một tủ điện “giám sát cơ bản nhưng hiệu quả”, thì bộ đôi đồng hồ đo Volt và ampe là cấu hình được chọn rất nhiều.

Khi cần giám sát nguồn → dùng Volt

Vôn kế giúp bạn:

• Phát hiện sụt áp bất thường
• Kiểm tra mất pha nhanh
• Nhận biết nguồn yếu khi tải tăng

Khi cần giám sát tải → dùng Ampe

Ampe kế giúp bạn:

• Theo dõi mức tải thực tế
• Cảnh báo quá tải/dao động dòng
• Phát hiện lệch tải giữa các pha

Khi nào nên dùng cả Volt và Ampe?

• Tủ tổng MSB/DB cần giám sát tổng thể nguồn và tải
• Tủ ATS/máy phát cần kiểm tra nguồn trước khi chuyển
• Tủ motor quan trọng cần kiểm soát điện áp và dòng để bảo vệ thiết bị

Cách chọn thang đo vôn kế chuẩn kỹ thuật (đừng chọn theo cảm tính)

Một chiếc đồng hồ đo Volt chỉ “đúng” khi thang đo phù hợp với hệ thống điện và kiểu lấy áp thực tế trong tủ. Chọn sai thang không chỉ khiến kim khó đọc, mà còn làm người vận hành hiểu sai tình trạng nguồn.

Chọn theo hệ 1 pha/3 pha và điện áp danh định

Trước khi chốt thang đo, hãy xác định bạn đang làm việc với hệ nào:

• Hệ 1 pha: Thường gặp 220V (L-N)
• Hệ 3 pha: Thường gặp 380V/400V (L-L) và 220V/230V (L-N)

Trong tủ điện công nghiệp, thang đo vôn kế thường được chọn theo nguyên tắc có dư để dễ quan sát.

Chọn theo kiểu đo pha–pha (L-L) hay pha–N (L-N)

Đây là bước nhiều người “mua đúng đồng hồ nhưng lắp lên không ra đúng số”.

• Nếu bạn đo pha–pha (L-L): Vôn kế sẽ đọc các kênh như RS / ST / TR
• Nếu bạn đo pha–N (L-N): Vôn kế sẽ đọc các kênh như R-N / S-N / T-N

Gợi ý vận hành: Nếu nhà máy có nhiều tải 1 pha hoặc nghi ngờ trung tính, đo thêm L-N sẽ cho bức tranh nguồn chính xác hơn.

Nguyên tắc chọn thang đo không quá sát

Một thói quen chọn thang tốt trong tủ điện:

• Giá trị vận hành “bình thường” nên nằm khoảng 60–90% thang
• Tránh thang quá thấp khiến kim hay “kịch trần”
• Tránh thang quá cao khiến kim nằm quá thấp, khó quan sát sụt áp

Gợi ý thang phổ biến trong tủ điện:

• Tủ 3 pha đo L-L: Thường dùng thang 500V
• Tủ đo L-N: Cân nhắc thang phù hợp để đọc rõ vùng 180–250V

Khi nào nên nâng cấp lên đồng hồ đo điện đa năng?

Nếu bạn chỉ cần giám sát nhanh nguồn thì vôn kế kim là đủ. Nhưng nếu bạn cần đo kW, kWh, PF/cosφ, Hz, theo dõi xu hướng tiêu thụ điện năng và tối ưu chi phí vận hành theo dữ liệu thì nên cân nhắc đồng hồ đo điện đa năng. Tại KDE Electric, các dòng đồng hồ đa năng được triển khai nhiều cho mục tiêu:

• Giám sát điện năng theo ca
• Phát hiện tải bất thường
• Hỗ trợ giải pháp tiết kiệm và quản lý năng lượng

Câu hỏi thường gặp về đồng hồ kim Volt

Đồng hồ kim Volt đo AC hay DC?

Trong tủ điện công nghiệp, đa số đồng hồ kim Volt dùng để đo AC. DC chỉ dùng cho các hệ đặc biệt, cần chọn đúng chủng loại.

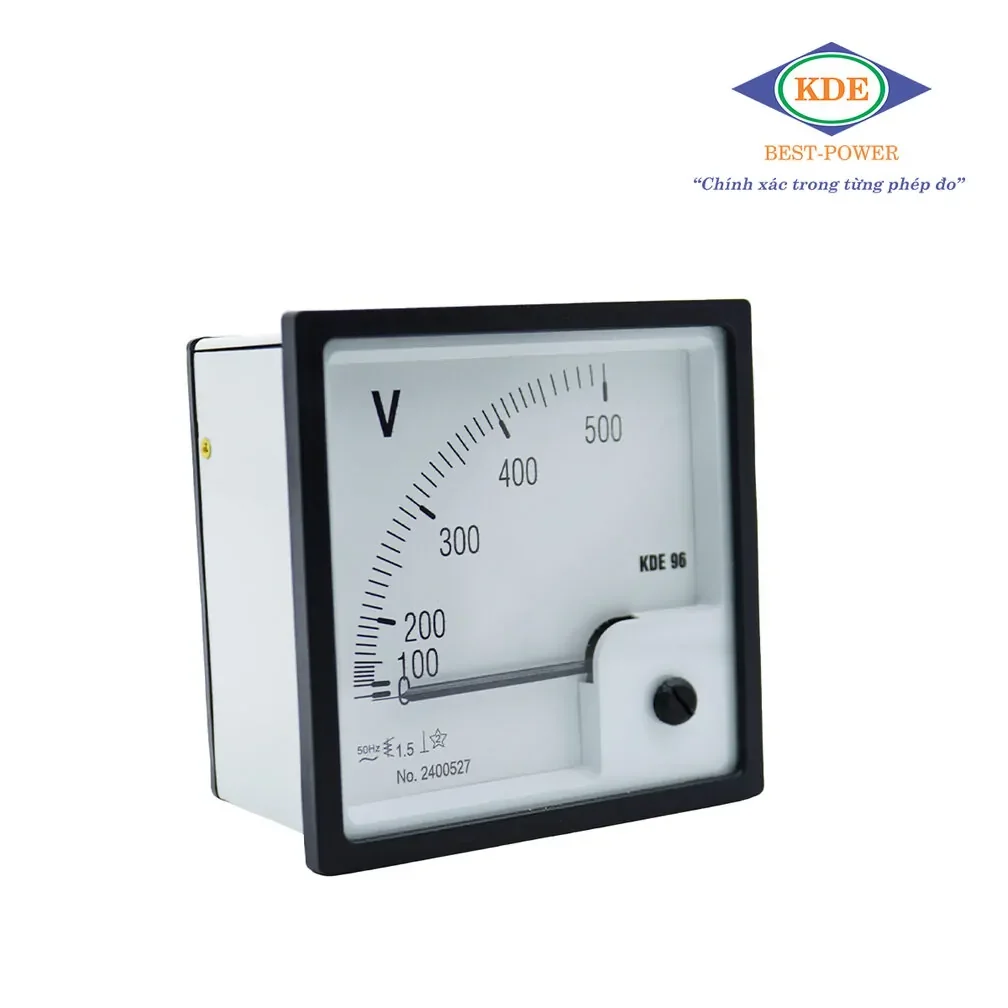

Thang 500V dùng cho tủ nào?

Thang 500V rất phổ biến cho tủ 3 pha khi đo pha–pha (L-L), giúp dễ quan sát điện áp dây và có dư để đọc ổn định.

Có cần công tắc chuyển Volt không?

Nếu bạn chỉ đo một kênh cố định thì không cần. Nhưng nếu muốn đo lần lượt RS/ST/TR hoặc R-N/S-N/T-N bằng một vôn kế thì cần công tắc chuyển mạch Volt.

Nên dùng đồng hồ đo Volt và ampe cùng lúc không?

Có, nếu bạn muốn giám sát cả chất lượng nguồn (Volt) và mức tải (Ampe). Đây là cấu hình rất phổ biến trong MSB/DB/ATS.

Vôn kế hiển thị không ổn định là do đâu?

Thường do:

• Terminal lỏng
• Dây đo đi rối, nhiễu
• Đấu nhầm kênh/công tắc
• Điểm lấy áp không ổn định

Vì vậy bạn nên kiểm tra lại đấu nối và bố trí dây đo theo tuyến gọn.

Kết luận

Đồng hồ đo Volt là thiết bị giám sát nguồn cực kỳ quan trọng, giúp phát hiện sớm sụt áp, lệch pha và các biến động điện áp trong tủ điện. Khi chọn đúng đồng hồ kim Volt, đúng thang đo và có bảo vệ nhánh đo, hệ thống sẽ vận hành ổn định và dễ kiểm tra theo ca. Tham khảo thêm giải pháp đo lường và quản lý năng lượng tại KDE Electrics để chốt cấu hình phù hợp ngay từ đầu.
