Đồng hồ đo điện đa năng

Đồng hồ đo điện đa năng là thiết bị đo lường dạng panel gắn cửa tủ, có khả năng hiển thị đồng thời nhiều đại lượng điện gồm điện áp (V), dòng điện (A), công suất (kW/kVA/kVAr), hệ số công suất (PF), tần số (Hz) và điện năng tiêu thụ (kWh) trên một màn hình duy nhất. Thay vì phải lắp 2-4 đồng hồ rời, người vận hành chỉ cần một thiết bị, giúp kiểm soát tủ điện nhanh hơn và giảm sai sót khi đọc dữ liệu. Bài viết dưới đây giải thích cấu tạo, chức năng, phân loại và tiêu chí chọn mua cho từng loại tủ điện.

Đồng hồ đo điện đa năng là gì?

Đồng hồ đo điện đa năng (tiếng Anh: Digital Multifunction Power Meter) là thiết bị đo lường điện tử hiện số, được thiết kế để gắn mặt tủ (panel mount), đo và hiển thị nhiều đại lượng điện trong một hệ thống AC theo thời gian thực.

Các thông số đo phổ biến gồm:

• U (V): Điện áp pha và dây (AC)
• I (A): Dòng điện từng pha, đo trực tiếp hoặc qua biến dòng (CT)
• P (kW), Q (kVAr), S (kVA): Công suất tác dụng, phản kháng và biểu kiến
• PF (cosφ): Hệ số công suất
• f (Hz): Tần số lưới điện
• Điện năng (kWh/kVArh/kVAh): Tổng điện năng tiêu thụ hoặc xuất/nhập theo cấu hình

Khác với đồng hồ kim đo điện đo vôn kế hay ampe kế đơn năng chỉ hiển thị một thông số, đồng hồ đo đa năng hiển thị theo trang (page) hoặc cuộn dữ liệu liên tục, cho phép người vận hành “quét” toàn bộ trạng thái hệ thống chỉ trong vài giây.

Đồng hồ đo điện đa năng hiện số có ưu điểm gì?

Xu hướng dùng đồng hồ đo điện tử đa năng thay cho tổ hợp đồng hồ rời xuất phát từ 3 lợi ích cụ thể trong thực tế vận hành.

Gộp dữ liệu, đọc nhanh, giảm sai sót vận hành

Một đồng hồ đo điện 4 thông số hoặc đồng hồ đo điện 6 thông số thay thế hoàn toàn 2-4 đồng hồ analog rời. Dữ liệu hiển thị theo trang, V/A/Hz/kW/PF/kWh, giảm diện tích mặt tủ cần dùng, đồng thời loại bỏ rủi ro đọc sai khi phải nhìn nhiều thiết bị cùng lúc trong ca vận hành dài.

Theo dõi công suất & hệ số công suất (PF) để tối ưu vận hành

Trong thực tế vận hành công nghiệp, PF thấp là nguyên nhân trực tiếp làm tăng dòng điện và tổn hao nhiệt trên dây dẫn. Tải có PF thấp kéo dòng lớn hơn tải có PF cao với cùng lượng công suất thực được truyền tải, làm tăng tổn hao năng lượng trên hệ thống phân phối và đòi hỏi dây dẫn, thiết bị có công suất lớn hơn.

Cụ thể hơn, nếu PF của tải xuống còn 0,7, công suất biểu kiến sẽ bằng 1,4 lần công suất thực, dòng điện trên đường dây cũng tăng 1,4 lần, khiến tổn hao trên đường dây tăng gấp đôi (vì tổn hao tỷ lệ với bình phương dòng điện).

Vì vậy, đồng hồ đo công suất tích hợp PF là công cụ quan trọng để theo dõi động cơ, máy nén khí, hệ thống HVAC và bơm – tức những thiết bị có tải cảm kháng cao là nguyên nhân phổ biến nhất làm PF giảm trong nhà máy.

Quản lý bằng đồng hồ đo điện năng tiêu thụ 3 pha

Với tủ 3 pha, đồng hồ đo điện năng tiêu thụ 3 pha tích hợp sẵn chỉ số kWh/kVArh/kVAh giúp:

• Theo dõi điện năng tiêu thụ theo ca, tuần, tháng
• Phát hiện bất thường tải sớm trước khi phát sinh sự cố
• Phân bổ chi phí năng lượng theo từng khu vực hoặc nhánh tải

Nhiều model đồng hồ đo điện đa năng hiện số hỗ trợ đa cấu hình sơ đồ đấu dây (3P4W/3P3W/1P2W/2P3W), phù hợp với hầu hết bài toán tủ điện công nghiệp thực tế.

Cấu tạo của đồng hồ đo điện đa năng

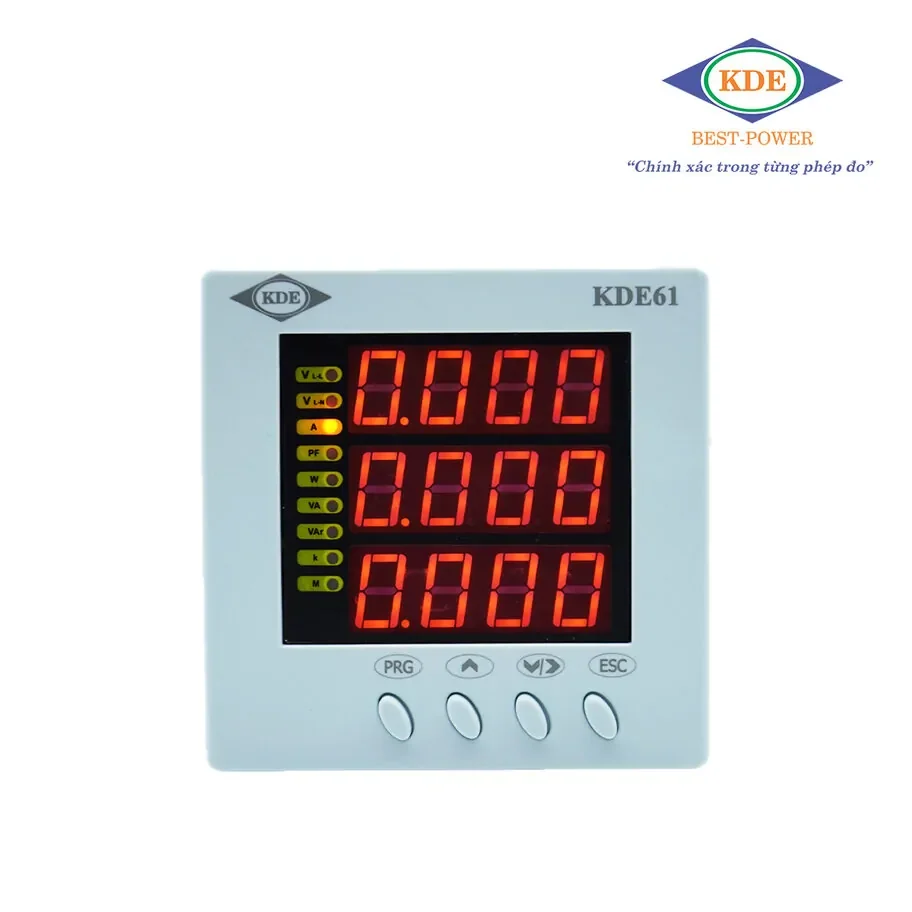

Cấu tạo của đồng hồ đo điện tử đa năng gồm 5 khối chức năng chính:

Điểm cần lưu ý khi đọc thông số kỹ thuật: nguồn cấp phụ và cổng giao tiếp là 2 thông số hay bị bỏ qua nhưng ảnh hưởng trực tiếp đến khả năng tích hợp vào hệ thống SCADA hoặc BMS.

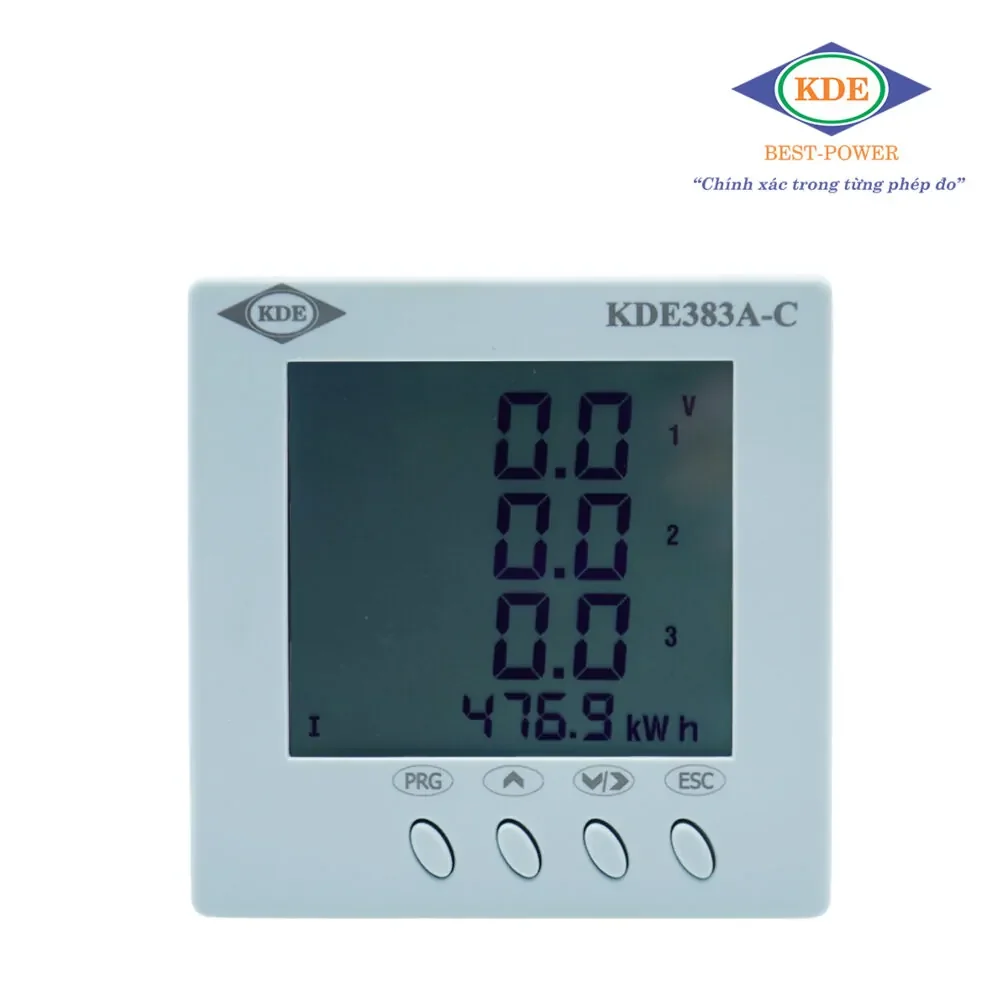

Chức năng của đồng hồ đo điện đa năng

Đồng hồ đo điện đa năng dùng để làm gì?

Công dụng của đồng hồ đo điện đa năng chia thành 3 nhóm:

• Giám sát tức thời: V, A, Hz, kW, kVA, kVAr, PF, góc pha từng thời điểm
• Theo dõi tiêu thụ: kWh/kVArh/kVAh tích lũy theo thời gian
• Hỗ trợ vận hành: phát hiện lệch pha, dòng bất thường, PF thấp dựa trên số liệu đo thực tế

Nhiều mẫu đồng hồ đo điện đa năng của KDE có thiết kế khả năng hiển thị PF tự động và đo năng lượng kWh/kVArh/kVAh.

Đồng hồ đo điện 4 thông số và đồng hồ đo điện 6 thông số khác nhau thế nào?

Cách gọi mẫu đồng hồ có thể khác theo hãng/series nhưng có thể phân biệt nhanh 2 nhóm phổ biến như sau:

• Đồng hồ đo điện 4 thông số (entry-level): V, A, kW, PF — đủ dùng cho tủ cần theo dõi tải và hệ số công suất cơ bản
• Đồng hồ đo điện 6 thông số (đầy đủ hơn): V, A, kW, kVA, PF, Hz — hoặc mở rộng thêm kVAr và kWh tùy model

Nếu mục tiêu là quản lý tiêu thụ điện năng theo ca/tháng, bạn nên ưu tiên model có kWh để thiết bị đóng vai trò đồng hồ đo đếm điện năng 3 pha cấp tủ, thay vì chỉ là công cụ giám sát tức thời.

Đồng hồ đo điện đa năng dùng làm vôn kế có được không?

Được. Đồng hồ đa năng hoàn toàn có thể dùng làm vôn kế khi chỉ cần nhìn điện áp. Ưu điểm là không bị giới hạn ở V – người vận hành có thể mở thêm trang để xem dòng, kW, PF, kWh ngay khi cần mà không cần thêm đồng hồ đo volt.

1 số đồng hồ đo điện phổ biến

Đồng hồ đo điện đa năng 1 pha

Phù hợp cho:

• Tủ phân phối nhỏ, tủ bơm 1 pha
• Nhánh tải 1 pha cần theo dõi điện áp, dòng và công suất
• Tủ dân dụng – thương mại quy mô nhỏ

Điểm cần kiểm tra khi chọn mua đồng hồ đo điện đa năng 1 pha: sơ đồ đo (1P2W) và dải đo áp phải khớp với hệ thống thực tế.

Đồng hồ đo điện đa năng 3 pha

Phù hợp cho:

• Tủ MSB/DB/MCC
• Tủ máy nén, chiller, HVAC
• Tủ ATS — tủ máy phát (theo dõi cả nguồn lưới và nguồn dự phòng)

Các model đồng hồ đo điện đa năng 3 pha thường hỗ trợ đa cấu hình sơ đồ đấu dây: 3P4W/3P3W/1P2W/2P3W, đây là thông số cần kiểm tra trước khi đặt hàng để tránh phải cấu hình lại sau khi lắp đặt.

Sử dụng đồng hồ đo điện đa năng trực tiếp hay qua CT?

Trong tủ điện công nghiệp, dòng tải thường vượt ngưỡng đo trực tiếp của 1 số đồng hồ đo điện. Phương án đo lường phổ biến nhất hiện nay vẫn là đo dòng qua biến dòng (CT) với thứ cấp 1A hoặc 5A. Sau khi lắp biến dòng CT, người vận hành cài tỷ số CT vào đồng hồ để thiết bị hiển thị dòng thực tế thay vì dòng thứ cấp.

>> Xem ngay: Biến dòng KDE (CT KDE) giá rẻ do nhà sản xuất trực tiếp phân phối

Một lỗi kỹ thuật hay gặp khi lắp CT là đảo cực tính hoặc nhầm chiều đấu. Nhà sản xuất CT thường ký hiệu P1/P2 (hoặc H1/H2) để xác định chiều dòng. Trong đó, phía P1 hướng về nguồn, phía P2 hướng về tải. Đấu sai chiều CT sẽ làm đồng hồ hiển thị sai dấu công suất và sai kWh, dù số V và A vẫn có vẻ bình thường.

Lưu ý an toàn quan trọng: tuyệt đối không được để thứ cấp CT hở mạch khi sơ cấp đang dẫn dòng, điện áp cảm ứng trên thứ cấp hở mạch có thể gây nguy hiểm cho người và thiết bị.

Đồng hồ đo điện đa năng có công dụng gì?

Đồng hồ đo điện đa năng lắp tủ ATS

Đồng hồ đa năng lắp tủ ATS thường phục vụ 3 mục đích:

• Theo dõi điện áp và tần số của nguồn lưới lẫn nguồn dự phòng
• Quan sát kW/kVA/PF khi chuyển nguồn để đánh giá tải máy phát
• Ghi nhận kWh theo từng chế độ vận hành để tính chi phí vận hành máy phát

Tủ phân phối – tủ nhánh – tủ động lực

• Theo dõi tải theo ca, phát hiện nhánh “ăn dòng” bất thường từ sớm
• Hỗ trợ đánh giá hiệu suất vận hành qua PF, kW, dòng pha mỗi ngày

Hệ thống quản lý năng lượng (EMS)

Dữ liệu kWh/kVArh từ đồng hồ đa năng là nền tảng để triển khai giám sát năng lượng tập trung. Tiêu chuẩn IEC 62053-21:2020 quy định yêu cầu kỹ thuật cho công tơ điện tử đo điện năng tác dụng AC ở các cấp chính xác 0,5; 1 và 2 trong lưới điện 50/60 Hz.

Các model đa năng có cổng RS485/Modbus RTU hỗ trợ tích hợp dữ liệu trực tiếp vào SCADA hoặc phần mềm quản lý năng lượng mà không cần thiết bị chuyển đổi trung gian.

Giá đồng đồ đo điện đa năng loại nào tốt?

Nếu bạn đang cần đồng hồ đo điện đa năng cho tủ MSB/DB/MCC hoặc tủ ATS, thương hiệu KDE Electric có các mã từ KDE61, KDE61C, KDE81L, KDE81LC đến KDE383A và KDE383AC, mỗi mã phù hợp với yêu cầu đo lường và cấu hình sơ đồ khác nhau.

Đặc điểm nổi bật của đồng hồ đo điện đa năng KDE Electric:

• Theo dõi đầy đủ V, A, kW, PF, Hz và kWh trên một thiết bị, giảm số lượng đồng hồ rời cần lắp trên mặt tủ
• Màn hình rõ, thao tác xem thông số nhanh, phù hợp vận hành theo ca và kiểm tra tại hiện trường
• Hỗ trợ hệ 1 pha và 3 pha, đáp ứng bài toán đồng hồ đo đếm điện năng 3 pha trong tủ phân phối và nhà máy
• Tương thích CT 1A/5A, dễ mở rộng thang đo cho tải lớn
• Một số model (KDE383AC, KDE81LC) có cổng RS485/Modbus RTU để kết nối giám sát tập trung
• Thiết kế chuẩn tủ điện, đi dây gọn, thuận tiện nghiệm thu và bảo trì

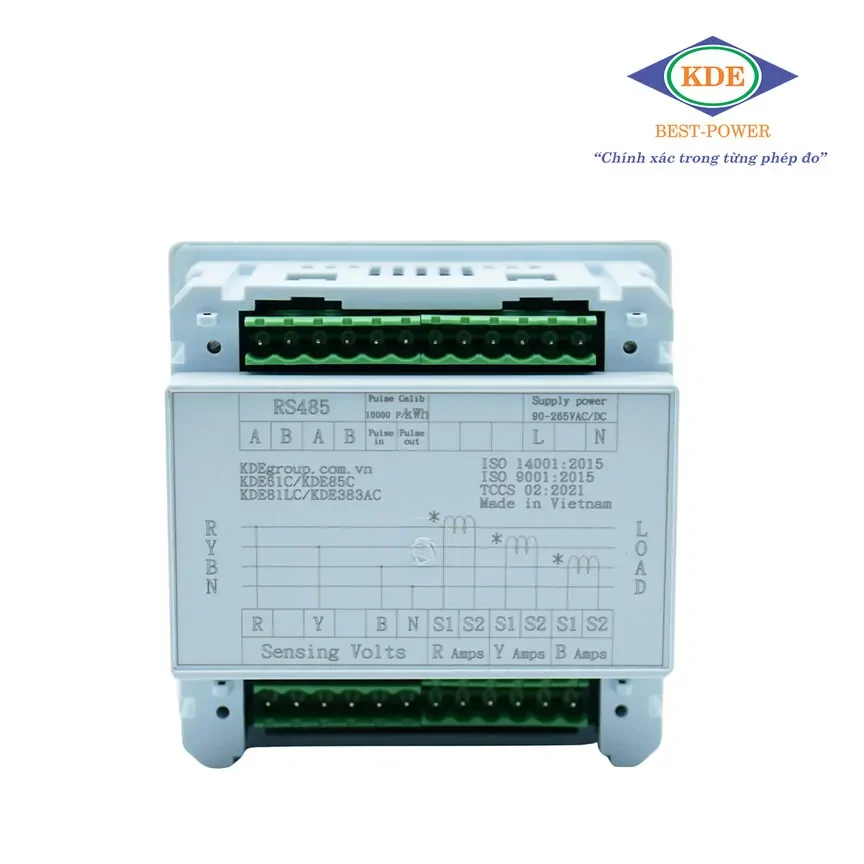

Địa chỉ mua đồng hồ đo điện đa năngThông tin cần cung cấp khi tư vấn: hệ thống (1 pha hay 3 pha), sơ đồ đấu dây (3P4W/3P3W), mức điện áp, dòng tải, tỷ số CT và nhu cầu theo dõi (4/6 thông số, có kWh không, lắp tủ ATS hay tủ phân phối). Liên hệ hotline 0932 66 3333 để nhận báo giá và tư vấn cấu hình cụ thể.

Kết luận

KDE Electric cung cấp các loại đồng hồ đo điện đa năng giá rẻ chất lượng cao sản xuất ngay tại nhà máy KDE Việt Nam. Chúng tôi có đội ngũ kỹ sư chuyên tư vấn cấu hình cho hệ 1 pha/3 pha, đúng CT ratio, phù hợp tủ MSB/DB/MCC và tủ ATS. Liên hệ 0932 66 3333 để nhận báo giá đồng hồ đo điện đa năng và chốt cấu hình chuẩn ngay.
