Đồng hồ đo Ampe

Trong tủ điện, đồng hồ đo ampe là thiết bị giúp bạn nhận biết hệ thống đang tải nhẹ hay tải nặng, ổn định hay đang biến động bất thường. Với kinh nghiệm triển khai thiết bị đo lường và giải pháp quản lý năng lượng, KDE Electric chia sẻ kiến thức thực chiến về ampe kế kim, CT và hệ đo trong tủ điện, giúp người dùng vận hành an toàn – tin cậy – dễ bảo trì.

Tổng quan về đồng hồ đo ampe trong tủ điện

Nếu coi tủ điện là “bảng điều khiển sức khỏe” của hệ thống, thì đồng hồ kim Ampe chính là phần hiển thị trực quan nhất để bạn biết:

• Dòng đang tăng bất thường (nguy cơ quá tải)
• Dòng 3 pha bị lệch (nguy cơ nóng cáp/thiết bị)
• Tải dao động liên tục (dấu hiệu motor, bơm/quạt hoạt động không ổn định)

Điểm hay của đồng hồ kim là chỉ cần liếc qua vị trí kim là thấy xu hướng ngay, không cần đọc nhiều chữ số như đồng hồ số.

Vì sao tủ điện vẫn dùng ampe kế kim?

Trong thực tế vận hành, đồng hồ kim đo ampe có nhiều ưu điểm “đúng chất tủ điện”:

• Quan sát nhanh từ xa: người vận hành đứng ngoài cửa tủ vẫn nhìn được kim
• Dễ nhận biết xu hướng: kim nhích lên/tuột xuống thấy rõ tải đang thay đổi
• Chi phí hợp lý: phù hợp nhu cầu giám sát cơ bản theo ca
• Dễ chuẩn hóa layout tủ: cùng kích thước mặt (thường gặp 96×96) giúp tủ đẹp, cân đối

Với các tủ điện cần giám sát nhanh theo ca (MSB/DB/MCC), đồng hồ kim vẫn là lựa chọn “bền – dễ đọc – ít rủi ro”.

Đồng hồ đo ampe giúp phát hiện gì khi vận hành?

Một ampe kế tốt giúp bạn trả lời nhanh 3 câu hỏi quan trọng:

• Hệ thống đang tải bao nhiêu so với bình thường?
• Có dấu hiệu quá tải hoặc tăng dòng bất thường không?
• Dòng có dao động (chập chờn) gây rủi ro không?

Ví dụ dấu hiệu thường gặp:

• Dòng tăng cao đột ngột → nghi ngờ kẹt cơ khí, tải tăng, chạm chập từng phần
• Dòng 1 pha cao hơn rõ → nghi ngờ lệch pha, lệch tải, tiếp điểm lỏng
• Kim rung liên tục → tải dao động hoặc dây đấu đo lỏng/đi nhiễu

Khi nào cần đo ampe theo pha/nhánh?

Trong tủ điện công nghiệp, bạn thường cần đo ampe theo pha/nhánh khi:

• Tủ tổng/tủ phân phối muốn giám sát 3 pha
• Tủ motor bơm/quạt cần theo dõi dòng tải động cơ
• Tủ máy phát/ATS cần kiểm soát dòng khi chạy tải
• Tủ tụ bù cần quan sát xu hướng tải theo thời gian

Đồng hồ đo ampe là gì? Ampe kế là gì?

Đồng hồ đo ampe (Ampe kế) là thiết bị đo dòng điện, đơn vị là A (Ampere). Trong tủ điện, đa phần là đo dòng AC (xoay chiều), tùy theo hệ thống 1 pha hoặc 3 pha.

Đồng hồ đo ampe kế đo đại lượng nào?

• Đo dòng điện (A)
• Có thể thiết kế cho AC hoặc DC (tủ điện công nghiệp thường là AC)
• Dải đo có thể từ vài A đến hàng nghìn A (kết hợp CT)

Ampe kế kim và ampe kế số khác nhau thế nào?

Ampe kế kim (Analog ammeter)

• Ưu tiên nhìn “xu hướng tải”
• Dễ quan sát từ xa
• Phù hợp giám sát cơ bản trong tủ điện

Ampe kế số (Digital ammeter)

• Hiển thị số rõ ràng, chi tiết
• Dễ đọc chính xác theo từng đơn vị
• Phù hợp khi cần giá trị cụ thể, không chỉ xu hướng

“Đồng hồ kim Ampe” nghĩa là gì?

Đây là cách gọi phổ biến tại công trình để chỉ ampe kế dạng kim. Khi người dùng nói “lắp đồng hồ kim Ampe cho tủ”, đa phần đang muốn:

• Kim rõ, dễ nhìn
• Thang vạch dễ đọc
• Lắp gọn mặt tủ theo chuẩn

Các loại đồng hồ đo ampe phổ biến

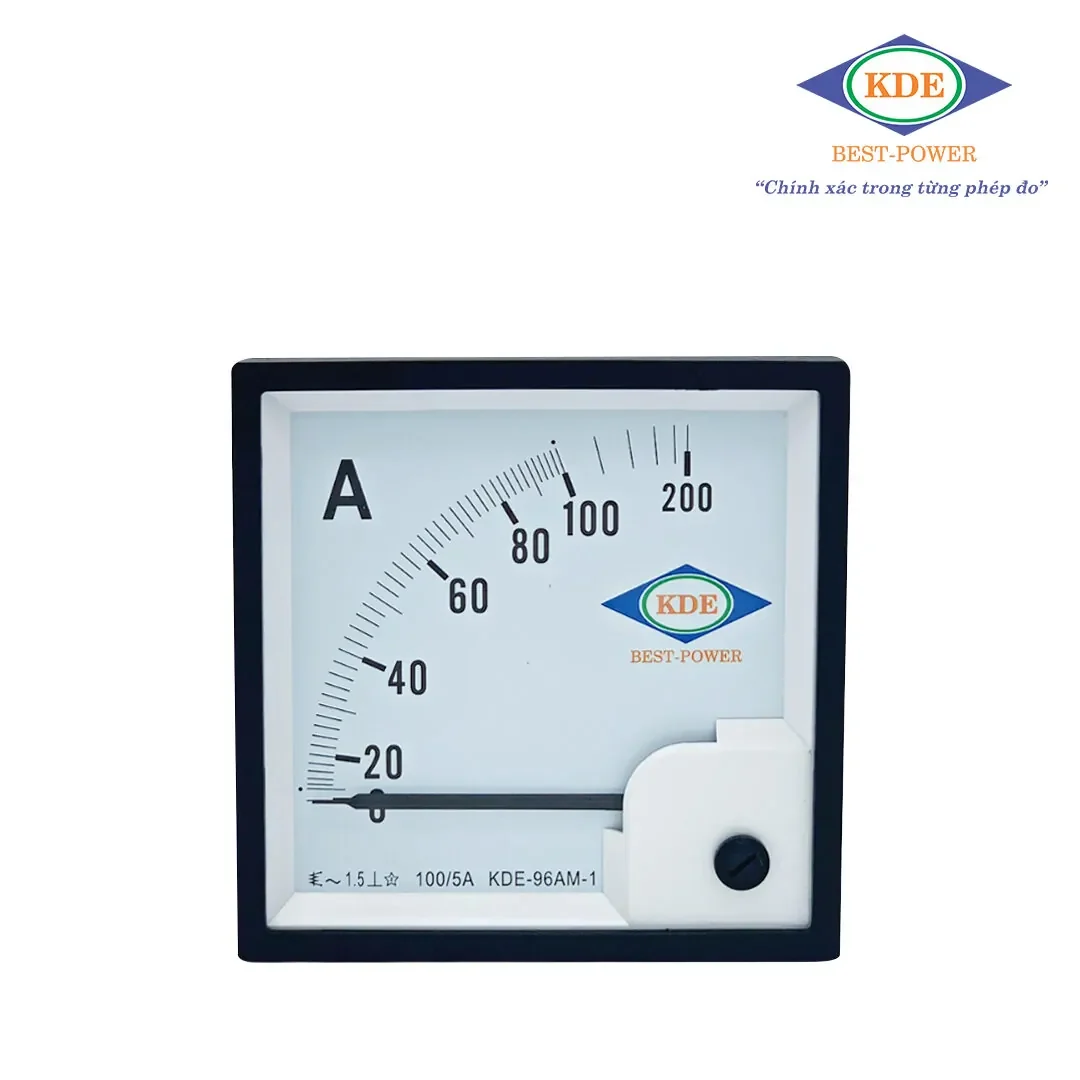

Đồng hồ kim đo ampe (Analog ammeter)

Đồng hồ kim đo ampe là lựa chọn kinh điển trong tủ điện vì tính trực quan. Người vận hành chỉ cần nhìn:

• Kim đang ở vùng thấp (tải nhẹ)
• Kim ở vùng ổn định (tải bình thường)
• Kim lên cao gần cuối thang (nguy cơ quá tải)

Khi nào nên chọn đồng hồ kim đo ampe?

• Tủ điện vận hành theo ca, cần quan sát nhanh
• Tủ đặt ở vị trí người vận hành thường xuyên kiểm tra
• Hệ thống chỉ cần giám sát cơ bản theo pha

Ưu điểm nổi bật:

• Nhìn xa dễ
• Nhận biết xu hướng nhanh
• Chi phí hợp lý, dễ đồng bộ mặt tủ

Ampe kế số (Digital ammeter)

Ampe kế số phù hợp nếu bạn cần:

• Đọc dòng chính xác theo số
• Dễ ghi nhận giá trị kiểm tra định kỳ

Tuy nhiên trong thực tế tủ điện, nếu chỉ giám sát nhanh theo ca, đồng hồ kim vẫn là “chuẩn vận hành” vì dễ nhìn hơn.

Cấu tạo cơ bản của ampe kế kim

Một đồng hồ kim Ampe điển hình trong tủ điện thường có:

• Mặt thang chia vạch + kim chỉ thị (thang 90° rất phổ biến)
• Cơ cấu đo (tạo lực điện từ làm kim lệch)
• Terminal đấu dây phía sau
• Vỏ và mặt bảo vệ (một số loại có chỉ số bảo vệ mặt trước)

Mặt thang và kim chỉ thị: ưu tiên dễ đọc

Trong tủ điện, lựa chọn thang vạch rõ ràng giúp:

• Dễ phát hiện kim “lệch” bất thường
• Giảm nhầm khi đứng xa
• Tiện hướng dẫn vận hành cho người không chuyên sâu

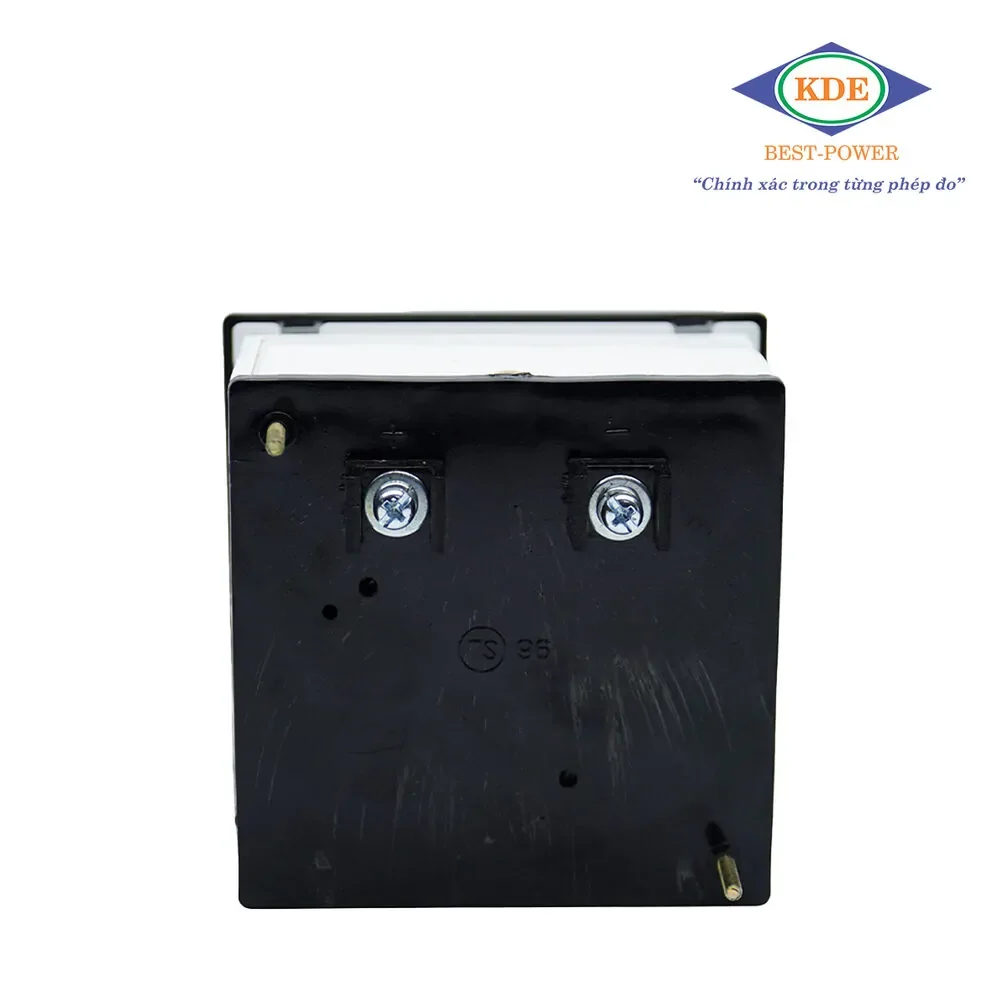

Siết đúng Terminal đấu dây phía sau

Nhiều trường hợp kim “nhảy nhẹ” hoặc đọc không ổn định đến từ:

• Dây đấu lỏng
• Terminal siết chưa đủ lực
• Đi dây vòng vèo gây nhiễu

Mẹo thực tế: Sau khi lắp, nên kiểm tra lại lực siết terminal và bố trí dây đo theo tuyến gọn để giảm lỗi vận hành về sau.

Chọn kích thước mặt đồng hồ cho đẹp tủ

Trong dự án tủ điện, đồng hồ kim thường được chọn theo bộ đồng nhất kích thước để mặt tủ cân đối. Kiểu phổ biến nhất là nhóm mặt vuông tiêu chuẩn (ví dụ 96×96) giúp:

• Dễ bố trí layout
• Dễ khoét lỗ lắp đặt
• Dễ thay thế khi bảo trì

Nguyên lý hoạt động của đồng hồ kim Ampe

Ampe kế kim hoạt động theo nguyên lý: dòng điện đi qua cơ cấu đo → tạo lực điện từ → kim lệch một góc tương ứng giá trị dòng trên thang vạch.

Nói đơn giản:

• Dòng càng cao → lực càng mạnh → kim lên cao hơn
• Dòng ổn định → kim đứng yên ở vùng tương ứng

Đọc kim đúng để tránh sai số góc nhìn

Một lỗi thường gặp khi đọc đồng hồ kim là sai số do góc nhìn (parallax). Để đọc đúng:

• Đứng thẳng trục mặt đồng hồ
• Không nhìn chéo sang trái/phải
• Ưu tiên đồng hồ có thang vạch rõ, kim sắc nét

Dải tần số vì sao hay gặp 45–65Hz?

Trong tủ điện AC, đồng hồ kim thường thiết kế hoạt động tốt trong vùng tần số lưới phổ biến. Điều này giúp kim hiển thị ổn định trong điều kiện vận hành thực tế.

Đồng hồ đo ampe trực tiếp là gì? Có nên dùng không?

Đồng hồ đo ampe trực tiếp là loại ampe kế có thể đấu trực tiếp vào mạch để đo dòng mà không cần CT. Tuy nhiên trong tủ điện công nghiệp, cách đo trực tiếp ít phổ biến vì dòng tải thường lớn và yêu cầu an toàn cao.

Khi nào đo ampe trực tiếp phù hợp?

• Mạch dòng nhỏ (tùy cấu hình và thiết kế đồng hồ)
• Ứng dụng đơn giản, tải không lớn
• Không cần mở rộng hoặc chuẩn hóa đo lường

Vì sao tủ công nghiệp ít dùng đo trực tiếp?

Trong nhà xưởng/tòa nhà, dòng tải thường cao. Để đo trực tiếp sẽ:

• Dây lớn, khó thi công
• Rủi ro phát nóng
• Khó chuẩn hóa và khó bảo trì

Vì vậy đa phần tủ điện công nghiệp sẽ dùng CT để đưa về mức tiêu chuẩn.

CT là gì và vì sao ampe kế kim thường đi kèm CT?

Trong tủ điện, để đo dòng lớn an toàn và chuẩn hóa, ampe kế thường kết hợp CT (biến dòng) để đưa dòng về mức tiêu chuẩn như 5A hoặc 1A.

CT giúp bạn được gì?

• Chuẩn hóa hệ đo: Nhiều loại đồng hồ dùng chung dòng thứ cấp
• An toàn hơn: Không đưa dòng lớn trực tiếp lên mặt tủ
• Dễ thay thế thiết bị đo: Thay đồng hồ không cần “động” vào thanh cái lớn
• Dễ triển khai theo tiêu chuẩn tủ điện công nghiệp

Tỉ số CT ảnh hưởng thang đo ampe kế

Một nguyên tắc dễ hiểu:

• CT có tỉ số ví dụ 200/5A
• Nghĩa là khi dòng sơ cấp 200A, thứ cấp sẽ là 5A
• Ampe kế đọc theo thang tương ứng (tùy thiết kế hệ đo)

Chọn sai tỉ số CT hoặc sai thang đo ampe kế là lý do khiến kim “lên không đúng”, nhìn tưởng tải thấp nhưng thực tế đang cao.

Lưu ý an toàn rất quan trọng với CT

• Không được hở mạch thứ cấp CT khi đang có tải
• Khi cần tháo đồng hồ, phải có biện pháp short CT an toàn

Câu hỏi thường gặp về đồng hồ đo Ampe

Đồng hồ kim đo ampe có cần dùng CT không?

Có. Trong tủ điện công nghiệp, đồng hồ kim đo ampe gần như luôn đi kèm CT (biến dòng) để đo dòng lớn an toàn và chuẩn hóa về 5A/1A. Chỉ một số mạch nhỏ mới dùng kiểu đồng hồ đo ampe trực tiếp.

Đồng hồ đo ampe kế dùng để theo dõi điều gì?

Đồng hồ đo ampe kế giúp bạn nhận biết nhanh mức tải đang chạy, phát hiện quá tải, lệch pha, và các tình huống dòng dao động bất thường (bơm/quạt chạy chập chờn, tải tăng đột ngột).

Vì sao đồng hồ kim Ampe vẫn phổ biến dù có đồng hồ số?

Vì đồng hồ kim Ampe rất trực quan: chỉ cần liếc kim là thấy xu hướng tăng/giảm ngay, dễ quan sát từ xa và phù hợp tủ vận hành theo ca trong nhà xưởng, tòa nhà.

Khi nào nên chọn đồng hồ đo ampe trực tiếp?

Chỉ nên chọn đồng hồ đo ampe trực tiếp khi dòng tải nhỏ và mạch đơn giản. Với tủ điện công nghiệp có dòng lớn, nên dùng CT để đảm bảo an toàn và dễ bảo trì.

Chọn thang đo ampe kế kim như thế nào cho đúng?

Nguyên tắc thực tế: dòng vận hành bình thường nên nằm khoảng 60–80% thang đo để dễ đọc, có dư tải và tránh tình trạng kim “kịch trần”. Thang đo luôn phải chọn đồng bộ với tỉ số CT.

Đồng hồ kim rung nhẹ hoặc nhảy số là do đâu?

Nguyên nhân thường gặp:

• tải dao động liên tục (motor/bơm/quạt)
• terminal đấu dây lỏng
• dây đi rối, nhiễu
• chọn sai CT hoặc sai thang đo
  Nên kiểm tra lại đấu nối, siết terminal và đối chiếu đúng CT/thang đo.

Có cần công tắc chuyển mạch khi đo ampe 3 pha không?

Có, nếu bạn chỉ dùng 1 ampe kế để đo lần lượt 3 pha thì cần công tắc chuyển mạch Ampe (selector) để chọn pha đo. Nếu mỗi pha có một ampe kế riêng thì không cần công tắc chuyển.

Kết luận

Đồng hồ đo ampe là thiết bị giám sát dòng tải đơn giản nhưng cực kỳ quan trọng trong tủ điện, giúp phát hiện sớm quá tải và lệch pha trước khi thành sự cố. Tại KDE Electric, chúng tôi tư vấn đồng bộ ampe kế – CT – công tắc chuyển mạch đúng thông số để hệ đo ổn định, dễ vận hành và an toàn lâu dài. Liên hệ KDE hotline 0932 66 3333 để được tư vấn cấu hình và báo giá nhanh theo đúng nhu cầu tủ điện của bạn.
