Công tắc chuyển mạch Volt

Công tắc chuyển mạch Volt là thiết bị quyết định việc chọn kênh đo điện áp trong tủ điện đo lường. Chọn sai số vị trí, sai số cực (pole) hoặc đấu dây không đúng có thể khiến vôn kế đo nhầm pha, hiển thị chập chờn và thậm chí nóng tiếp điểm. Vì vậy, muốn hệ thống ổn định, hãy chọn công tắc chuyển Volt đúng thông số kỹ thuật thay vì chọn theo cảm tính. Tham khảo thêm tài liệu & giải pháp tủ đo lường tại KDE Electric để đối chiếu cấu hình chuẩn trước khi thi công.

Tổng quan về công tắc chuyển mạch Volt

Trong tủ điện, vôn kế (voltmeter) thường không đo cố định một điểm, mà cần “đổi kênh” để kiểm tra điện áp từng pha. Lúc này, công tắc chuyển Volt tủ điện đóng vai trò như một “bộ chọn kênh”, giúp bạn xoay núm để đọc lần lượt các điện áp cần kiểm tra.

Công tắc chuyển mạch vôn kế là gì?

Công tắc chuyển mạch vôn kế là công tắc nhiều nấc (2 / 3 / 4 / 7 vị trí…), dùng để chuyển lựa các điểm điện áp và đưa về một vôn kế hoặc một kênh đo.

Nói đơn giản:

• Vôn kế chỉ có 1 cặp dây đo
• Công tắc giúp bạn “chọn” cặp dây nào đang được đưa về vôn kế

Công tắc chuyển mạch voltmeter dùng để làm gì?

Các tác vụ phổ biến nhất của công tắc chuyển mạch voltmeter trong tủ điện:

• Đo pha–pha (L-L): RS / ST / TR
• Đo pha–trung tính (L-N): R-N / S-N / T-N (nếu hệ có dây N)
• Tắt đo OFF/0 để an toàn hoặc kiểm tra trạng thái

Đây cũng là lý do bạn thường gặp:

• Công tắc chuyển mạch volt 4 vị trí
• Công tắc chuyển mạch volt 7 vị trí / chuyển mạch volt 7 vị trí

Khi nào cần công tắc chuyển Volt tủ điện?

Bạn nên dùng công tắc chuyển Volt khi:

• Tủ điện cần kiểm tra nhanh điện áp từng pha trong vận hành
• Hệ thống có nguy cơ mất pha, lệch áp, sụt áp
• Cần cấu hình đo rõ ràng, dễ vận hành cho kỹ thuật hiện trường

Ứng dụng rất thường gặp:

• Tủ MSB/DB đo lường
• Tủ ATS/nguồn (kiểm tra nguồn lưới – nguồn máy phát tùy thiết kế)
• Tủ giám sát điện áp tại nhà máy, tòa nhà

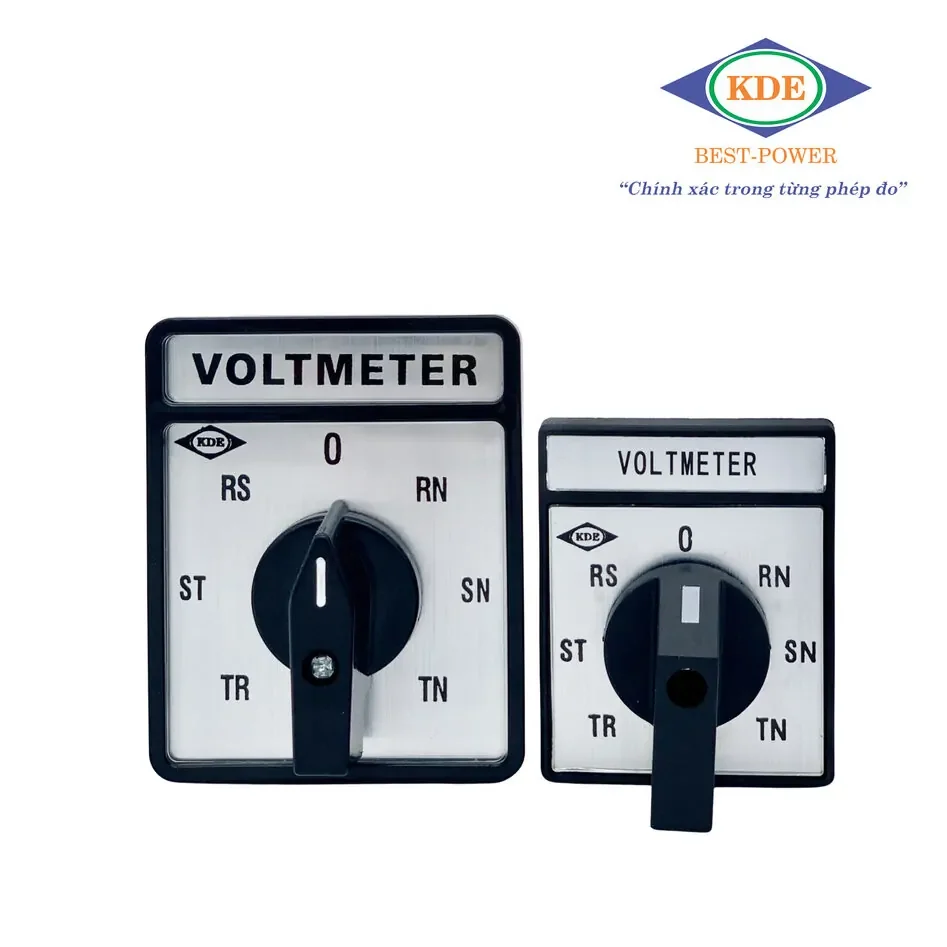

Công tắc chuyển mạch Volt là gì?

Khác gì công tắc ON/OFF thông thường?

Công tắc ON/OFF chỉ có 2 trạng thái (Bật/Tắt).
Trong khi đó, công tắc chuyển mạch Volt là công tắc nhiều vị trí, cho phép chọn nhiều “đường đo” khác nhau, ví dụ:

• 3 vị trí: RS – ST – TR
• 4 vị trí: RS – ST – TR – OFF
• 7 vị trí: RS – ST – TR – RN – SN – TN – OFF

Nói cách khác, đây là thiết bị dùng để chuyển hướng mạch đo theo từng nấc.

3 nhóm ứng dụng của công tắc chuyển mạch trong tủ điện

Trong thực tế tủ điện công nghiệp, công tắc chuyển mạch thường xuất hiện ở 3 nhóm chính:

• Đo lường: Chọn pha/kênh đo cho ampe kế (qua CT) hoặc vôn kế (pha–pha/pha–N)
• Điều khiển: Chọn Auto/Man, Local/Remote, chọn chế độ theo nấc
• Chuyển hướng mạch: Chọn ngõ vào/ra tín hiệu, chọn đường mạch vận hành

Công tắc chuyển mạch voltage là gì?

“Công tắc chuyển mạch voltage” là cách gọi theo thói quen khi người dùng tìm kiếm theo tiếng Anh. Về bản chất, đây chính là voltmeter selector switch – công tắc chọn kênh điện áp đưa về vôn kế.

Bộ công tắc chuyển mạch gồm những gì?

Để thi công đúng chuẩn và nghiệm thu nhanh, bạn nên hiểu một bộ công tắc chuyển mạch hoàn chỉnh thường gồm:

Thân công tắc và cụm tiếp điểm

• Thân công tắc (switch body)
• Cụm tiếp điểm (contact block) theo số cực (pole) và sơ đồ đóng cắt

Núm xoay và mặt hiển thị vị trí

• Núm xoay/handle theo nấc
• Mặt hiển thị vị trí (nameplate/label) giúp vận hành không nhầm kênh đo

Phụ kiện kẹp, vòng đệm, ốc siết

• Phụ kiện lắp mặt tủ
• Vòng đệm/ốc siết đảm bảo chắc chắn, chống rung

Sơ đồ đấu dây và tài liệu kỹ thuật

Đây là phần nhiều người bỏ qua nhưng lại quyết định “lắp xong có đúng không”:

• Sơ đồ chân terminal
• Quy ước COM và các nấc chọn
• Hướng dẫn đấu dây vôn kế

Mẹo thực tế: luôn giữ lại sơ đồ đấu dây trong tủ (dán trong cánh tủ) để bảo trì cực nhanh.

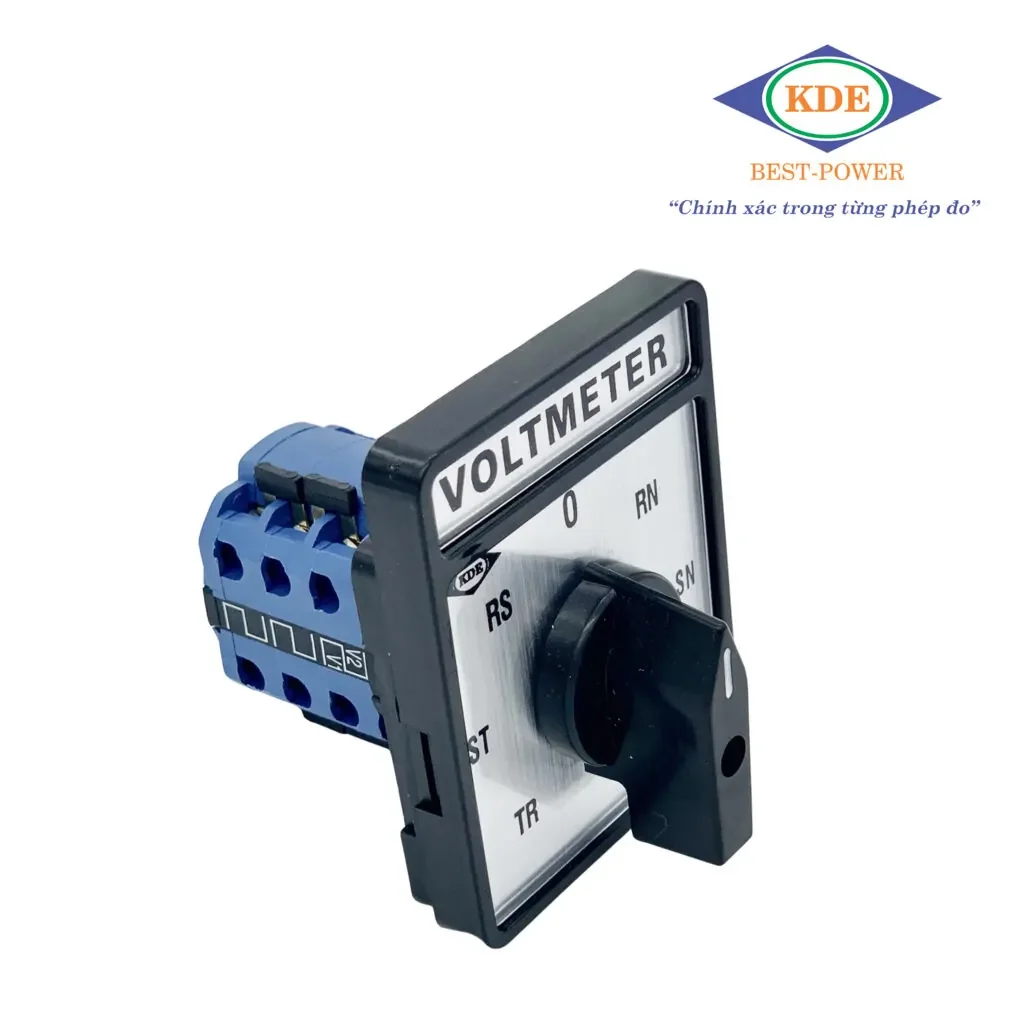

Nguyên lý hoạt động của công tắc chuyển Volt

Công tắc chuyển mạch Volt hoạt động theo cơ chế cam/rotary: khi bạn xoay núm qua từng nấc, nó tạo ra tổ hợp đóng/mở tiếp điểm tương ứng để chọn đường mạch đo.

Tiếp điểm động tạo tổ hợp đóng/mở theo nấc

• Nấc 1 → đóng tổ hợp A
• Nấc 2 → đóng tổ hợp B
• Nấc 3 → đóng tổ hợp C
• …

Mỗi tổ hợp chính là một “kênh đo” (RS, ST, TR, RN, SN, TN… tùy thiết kế).

“Vị trí” thật sự nghĩa là gì?

• 3 vị trí: Thường dùng khi đo L-L cơ bản
• 4 vị trí: Thêm OFF để ngắt đo rõ ràng
• 7 vị trí: Đầy đủ cả L-L và L-N (và OFF)

Duy trì và nhấn giữ

• Duy trì (Maintained): Xoay tới nấc nào thì giữ ở nấc đó (phổ biến nhất trong tủ đo lường)
• Nhấn giữ (Momentary): Chỉ hoạt động khi giữ tay (ít dùng trong chuyển mạch đo Volt)

Công tắc chuyển mạch Volt khác gì công tắc chuyển mạch Ampe?

Đây là phần giúp người mới không mua nhầm thiết bị.

Công tắc chuyển mạch Ampe là gì?

• Dùng để chọn dòng điện từng pha đưa về ampe kế
• Thường làm việc với CT (biến dòng)
• Lưu ý an toàn quan trọng: không để hở mạch thứ cấp CT

Công tắc chuyển mạch Volt là gì?

• Dùng để chọn điện áp đo đưa về vôn kế
• Thường đo pha–pha hoặc pha–N
• Khuyến nghị có bảo vệ nhánh đo (cầu chì/MCB nhỏ) để an toàn

Khi nào cần Volt thay vì Ampe?

Bạn nên ưu tiên công tắc Volt trong các tình huống:

• Kiểm tra mất pha, lệch áp, sụt áp
• Tủ ATS/nguồn cần kiểm tra nguồn trước khi chuyển
• Hệ thống có tải nhạy với điện áp (motor, HVAC, máy nén…)

Các kiểu đo Volt phổ biến trong tủ điện

Để chọn đúng số vị trí, bạn cần biết mình muốn đo kiểu gì.

Đo pha–pha (L-L): RS, ST, TR

Đây là kiểu đo phổ biến nhất cho hệ 3 pha:

• RS
• ST
• TR

Mục tiêu: kiểm tra điện áp dây, phát hiện lệch áp giữa các pha.

Đo pha–N (L-N): R-N, S-N, T-N

Dùng khi hệ thống có dây trung tính N, cần kiểm tra điện áp từng pha so với N:

• R-N
• S-N
• T-N

Khi nào cần thêm OFF/0?

OFF giúp:

• Ngắt đo an toàn khi không cần hiển thị
• Kiểm tra nhanh “vôn kế có đang nhảy do nhiễu không”
• Tránh nhầm khi thao tác bảo trì

Công tắc chuyển mạch Volt 4 vị trí (cấu hình phổ biến)

Công tắc chuyển mạch volt 4 vị trí thường được dùng trong tủ điện đo L-L cơ bản vì gọn, dễ dùng và dễ nghiệm thu.

Công tắc chuyển mạch volt 4 vị trí là gì?

Cấu hình quen thuộc nhất:

• RS – ST – TR – OFF

Dùng cho vôn kế đo L-L cơ bản

• Phù hợp tủ MSB/DB
• Kiểm tra nhanh điện áp dây giữa các pha
• Người vận hành dễ hiểu, ít nhầm

Ưu điểm của 4 vị trí trong vận hành

• Gọn mặt tủ, thao tác nhanh
• Ít dây hơn so với 7 vị trí
• Dễ dán nhãn rõ ràng
• Phù hợp đa số nhu cầu kiểm tra điện áp thường ngày

Chuyển mạch Volt 7 vị trí dùng khi nào?

Khi bạn cần đo đủ cả L-L và L-N, hoặc cần nhiều kênh đo hơn, chuyển mạch volt 7 vị trí là cấu hình đáng cân nhắc.

Công tắc chuyển mạch volt 7 vị trí là gì?

Phổ biến nhất là cấu hình:

• RS – ST – TR – R-N – S-N – T-N – OFF

Nhờ đó, chỉ với 1 vôn kế, bạn theo dõi được đầy đủ:

• Điện áp dây (L-L)
• Điện áp pha so với trung tính (L-N)

Với tủ điện có nhiều tải 1 pha, đo L-N giúp phát hiện nhanh các vấn đề liên quan trung tính và lệch tải.

Câu hỏi thường gặp về công tắc chuyển mạch voltmeter

Volt 4 vị trí đo được những gì?

Phổ biến nhất là đo L-L: RS – ST – TR – OFF.

Volt 7 vị trí có cần trung tính N không?

Nếu muốn đo đủ R-N / S-N / T-N thì hệ thống phải có dây N.

Có cần cầu chì/MCB nhánh đo không?

Khuyến nghị nên có, vì nhánh đo Volt là đường cấp đo trực tiếp điện áp.

Khi nào nên dùng đồng hồ đa năng thay vì vôn kế rời?

Khi bạn muốn đo thêm: kW, PF, kWh, cảnh báo, hoặc muốn tích hợp quản lý năng lượng.

Kết luận

Công tắc chuyển mạch Volt là “điểm chốt” để vôn kế hiển thị đúng kênh điện áp trong tủ đo lường. Để hệ thống an toàn và ổn định lâu dài, hãy chọn đúng số vị trí, số cực, có bảo vệ nhánh đo và đi dây rõ ràng. Ngoài ra, bạn có thể tham khảo thêm giải pháp và sản phẩm tại KDE Electric để chọn đúng cấu hình trước khi thi công.
