Công tắc chuyển mạch Ampe

Công tắc chuyển mạch Ampe là lựa chọn “đáng mua” khi bạn muốn theo dõi dòng từng pha/nhánh chỉ với 1 ampe kế, mà vẫn giữ tủ điện gọn gàng, dễ vận hành và tối ưu chi phí. Chỉ cần một núm xoay, bạn kiểm tra nhanh tình trạng tải, phát hiện lệch pha/quá tải sớm hơn, giảm rủi ro sự cố và tiết kiệm thời gian kiểm tra định kỳ. Bài viết này của KDE Electric sẽ giúp bạn chọn đúng thông số và đấu nối chuẩn kỹ thuật để dùng hiệu quả ngay từ lần lắp đầu tiên.

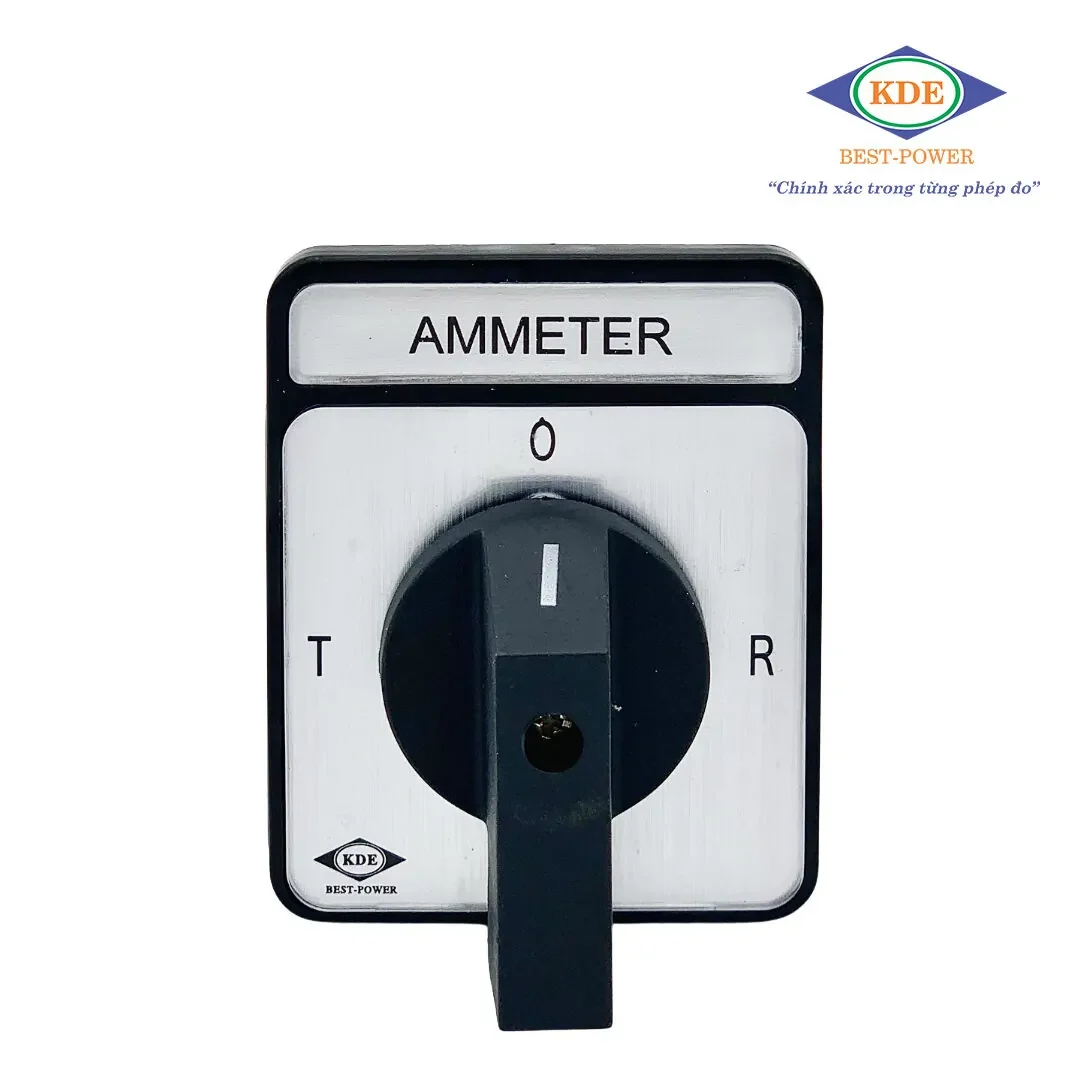

Công tắc chuyển mạch Ampe là gì? Dùng để làm gì?

Khái niệm công tắc chuyển mạch ammeter (Ammeter Selector Switch)

Công tắc chuyển mạch ammeter là loại công tắc xoay (rotary selector) có nhiệm vụ chuyển lựa (select) tín hiệu dòng đo từ các pha hoặc các nhánh CT khác nhau về một ampe kế.

Nói đơn giản:

• Bạn có 3 pha R–S–T (hoặc L1–L2–L3)
• Mỗi pha có một CT (biến dòng) tương ứng
• Công tắc sẽ cho phép bạn xoay lựa chọn pha R, pha S, pha T (và thường có thêm vị trí OFF)

Nhờ đó, chỉ với 1 ampe kế, bạn vẫn theo dõi được dòng của từng pha.

Vì sao cần công tắc chuyển Ampe thay vì lắp nhiều ampe kế?

Trong thực tế thi công tủ điện, nếu lắp riêng 3 ampe kế cho 3 pha, chi phí và không gian tăng đáng kể. Ngược lại, dùng công tắc chuyển mạch giúp:

• Giảm số lượng đồng hồ (1 đồng hồ thay vì 3 đồng hồ)
• Gọn mặt tủ, dễ bố trí thẩm mỹ
• Giảm dây đấu nối, dễ kiểm soát lỗi thi công
• Dễ vận hành, chỉ cần xoay một núm để kiểm tra dòng từng pha

Đây là lựa chọn rất phổ biến ở tủ điện truyền thống dùng ampe kế kim hoặc ampe kế số dạng đơn.

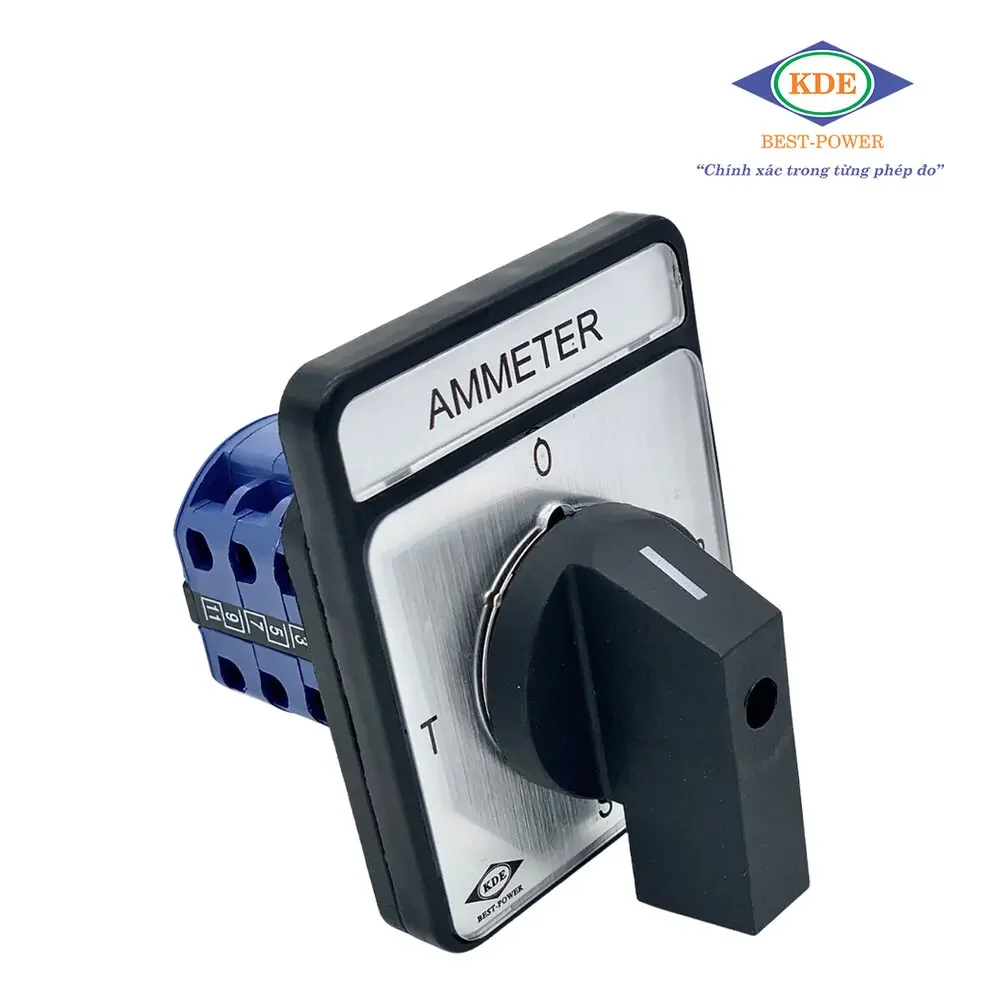

Ứng dụng điển hình trong tủ MSB/DB, tủ tụ bù, tủ máy phát, ATS

Bạn sẽ gặp công tắc chuyển mạch Ampe trong các loại tủ:

• Tủ MSB/DB: Kiểm tra dòng từng pha, phát hiện lệch pha/quá tải
• Tủ tụ bù: Theo dõi dòng tải, đánh giá hiệu quả bù
• Tủ máy phát: Kiểm tra dòng pha khi chạy tải
• Tủ ATS: Theo dõi dòng nguồn chính/nguồn dự phòng (tùy thiết kế)

Lưu ý: hệ đo ampe trong tủ công nghiệp gần như luôn đi kèm CT (biến dòng). Công tắc chuyển mạch chỉ là phần “chọn tín hiệu” – còn độ chính xác phụ thuộc rất lớn vào CT và cách đấu dây.

Cấu tạo & nguyên lý hoạt động của công tắc chuyển mạch Ampe

Các bộ phận chính: núm xoay, cơ cấu cam, tiếp điểm, terminal

Một công tắc chuyển Ampe tiêu chuẩn thường có:

• Núm xoay: Chọn vị trí đo (R/S/T/OFF hoặc nhiều vị trí hơn)
• Cơ cấu cam (cam mechanism): Điều khiển đóng/mở tiếp điểm theo góc xoay
• Tiếp điểm (contact): Thực hiện chuyển mạch tín hiệu
• Terminal đấu dây: Nơi kết nối dây CT và dây về ampe kế

Đây là thiết bị cơ khí-điện đơn giản nhưng cần chất lượng tiếp điểm tốt để:

• Hạn chế phát nóng
• Giảm điện trở tiếp xúc
• Ổn định tín hiệu đo lâu dài

Nguyên lý chọn pha/nhánh để đo dòng (R–S–T / L1–L2–L3)

Nguyên lý hoạt động: Tại mỗi vị trí xoay, công tắc sẽ kết nối cặp tín hiệu CT của pha tương ứng về ampe kế.

Ví dụ (mô tả dạng logic):

• Vị trí R → ampe kế nhận tín hiệu CT pha R
• Vị trí S → ampe kế nhận tín hiệu CT pha S
• Vị trí T → ampe kế nhận tín hiệu CT pha T
• Vị trí OFF → ampe kế không nhận tín hiệu (ngắt)

Tùy thiết kế, một số công tắc còn có kiểu chuyển theo cặp hoặc theo nhánh đo mở rộng.

Vai trò của CT (biến dòng) khi dùng công tắc chuyển mạch Ampe

Hầu hết hệ thống tủ điện công nghiệp đo dòng bằng ampe kế đều dựa trên CT:

• Dòng sơ cấp lớn (50A, 200A, 600A…)
• Qua CT chuyển về thứ cấp 5A hoặc 1A
• Công tắc chuyển mạch sẽ chuyển dòng thứ cấp này về ampe kế

Lý do phải dùng CT:

• Ampe kế không thể “ăn dòng” trực tiếp lớn một cách an toàn và kinh tế
• CT giúp chuẩn hóa tín hiệu đo, tăng an toàn và tính đồng bộ

Quy tắc quan trọng: Mạch thứ cấp CT không được hở khi hệ đang vận hành. Đây là nguyên tắc an toàn bắt buộc, sẽ được giải thích kỹ hơn ở phần sơ đồ đấu dây.

Các loại công tắc chuyển mạch Ampe phổ biến theo số vị trí

Số vị trí là yếu tố quyết định công tắc sẽ chọn được bao nhiêu pha/nhánh đo.

Công tắc chuyển mạch 4 vị trí là gì? (R–S–T–OFF)

Đây là loại phổ biến nhất trong tủ điện 3 pha. Khi nói công tắc chuyển mạch 4 vị trí, đa số kỹ thuật hiểu là:

• R (L1)
• S (L2)
• T (L3)
• OFF (ngắt)

Vì vậy, bạn sẽ thấy các từ khóa xuất hiện rất nhiều trong thực tế:

• công tắc chuyển mạch ampe 4 vị trí
• chuyển mạch ampe 4 vị trí
• công tắc chuyển Ampe 4 vị trí (cách gọi rút gọn)

Khi nào nên dùng công tắc chuyển mạch ampe 4 vị trí?

• Tủ điện 3 pha cần đo dòng từng pha
• Chỉ dùng một ampe kế hoặc một kênh đo dòng
• Mục tiêu đo là dùng để kiểm tra tải nhanh, phát hiện lệch pha

Ưu điểm của loại 4 vị trí:

• Gọn, dễ dùng, dễ vận hành
• Dễ thi công, dễ kiểm tra lỗi đấu dây
• Phù hợp đa số tủ điện dân dụng nâng cấp và công nghiệp cơ bản

Công tắc chuyển mạch Ampe 7 vị trí dùng khi nào?

Công tắc chuyển mạch Ampe 7 vị trí thường dùng khi bạn muốn chọn nhiều điểm đo hơn mức R–S–T. Tùy hãng và thiết kế, 7 vị trí có thể phục vụ:

• Đo dòng nhiều nhánh (nhiều CT) bằng 1 đồng hồ
• Đo theo nhóm tải/khu vực
• Mở rộng thêm vị trí trung gian theo yêu cầu thiết kế

Ví dụ ứng dụng thực tế:

• Tủ phân phối có 6 nhánh quan trọng + 1 OFF
• Tủ giám sát năng lượng muốn kiểm tra nhiều điểm bằng 1 ampe kế

Lưu ý: 7 vị trí chỉ phát huy hiệu quả khi bạn đã có sơ đồ đo rõ ràng (nhánh nào cần kiểm tra) và phương án đấu dây gọn, tránh nhầm lẫn.

Các biến thể khác

Ngoài 4 và 7 vị trí, thị trường còn có các loại:

• 3 vị trí: R–S–T (không OFF) hoặc chọn theo nhóm
• 5/6 vị trí: Tùy nhà sản xuất và yêu cầu chọn nhánh

Tuy nhiên, với tủ điện 3 pha đo dòng cơ bản, 4 vị trí vẫn là tiêu chuẩn phổ biến nhất.

Cách chọn công tắc chuyển Ampe theo hệ thống đo

Để chọn đúng công tắc chuyển mạch ammeter, bạn nên xét 4 tiêu chí: số vị trí, dòng thứ cấp CT, loại ampe kế, và độ bền tiếp điểm.

Chọn theo dòng thứ cấp CT 5A hay 1A?

• Hệ CT thứ cấp 5A: Phổ biến nhất, tương thích đa số ampe kế kim và nhiều ampe kế số
• Hệ CT thứ cấp 1A: Giảm tổn hao dây thứ cấp, phù hợp đi dây xa hoặc hệ đo tối ưu wiring

Khuyến nghị:

• Nếu tủ điện truyền thống, đi dây ngắn → 5A
• Nếu đi dây xa, nhiều điểm đấu nối → cân nhắc 1A (khi thiết bị đo hỗ trợ)

Chọn theo số CT/nhánh đo 4 vị trí hay 7 vị trí?

• Tủ đo dòng 3 pha cơ bản → công tắc chuyển mạch 4 vị trí
• Tủ muốn đo nhiều nhánh bằng 1 ampe kế → công tắc chuyển mạch Ampe 7 vị trí

Gợi ý nhanh:

• 3 pha + OFF → 4 vị trí
• 6 nhánh + OFF → 7 vị trí

Chọn theo loại ampe k  analog hay digital?

Ampe kế kim (analog)

• Trực quan, dễ nhìn
• Phù hợp tủ truyền thống
• Cần công tắc chuyển pha nếu chỉ dùng 1 đồng hồ

Ampe kế số hoặc đồng hồ đa năng

• Hiển thị nhiều thông số (A, V, kW, PF, kWh… tùy model)
• Có thể thay thế nhu cầu “xoay công tắc” nếu dùng hệ đo đa kênh

Nếu mục tiêu của bạn là quản lý điện năng chuyên sâu, hãy cân nhắc nâng cấp sang giải pháp đồng hồ đa năng + CT đúng chuẩn. KDE thường tư vấn lộ trình nâng cấp “từ ampe kế → đồng hồ đa năng → EMS” theo ngân sách.

Chọn theo độ bền tiếp điểm và tiêu chuẩn an toàn

Một công tắc chuyển mạch tốt cần:

• Tiếp điểm ổn định, không chập chờn
• Cơ cấu xoay chắc, có điểm dừng rõ ràng
• Terminal bắt dây chắc, không lỏng theo thời gian

Câu hỏi thường gặp về công tắc chuyển mạch ampe

Công tắc chuyển mạch 4 vị trí dùng cho mấy CT?

Thông thường dùng cho 3 CT (3 pha) và có thêm vị trí OFF.

Có thể dùng công tắc chuyển mạch Ampe 7 vị trí cho 3 pha không?

Được, nhưng thường không cần thiết nếu chỉ đo 3 pha. 7 vị trí phù hợp hơn cho nhiều nhánh đo.

Dùng với ampe kế số có cần công tắc chuyển không?

Nếu ampe kế số chỉ có 1 kênh đo, vẫn cần công tắc chuyển. Nếu dùng đồng hồ đa năng đa kênh hoặc hệ đo tập trung, có thể giảm nhu cầu dùng công tắc.

Khi nào nên chuyển sang đồng hồ đa năng thay vì ampe kế?

Khi bạn cần thêm: kW, PF, kWh, cảnh báo, ghi dữ liệu, hoặc muốn tích hợp quản lý năng lượng.

Kết luận

Công tắc chuyển mạch Ampe là giải pháp hiệu quả để đo dòng 3 pha hoặc nhiều nhánh bằng một ampe kế, đặc biệt phổ biến với công tắc chuyển mạch ampe 4 vị trí và công tắc chuyển mạch Ampe 7 vị trí. Để hệ đo ổn định, hãy luôn đấu dây đúng nguyên tắc CT (không hở mạch), đánh nhãn rõ ràng và kiểm tra đối chiếu sau lắp. Nếu bạn đang cân nhắc công tắc chuyển mạch ampe giá rẻ, hãy ưu tiên loại có tiếp điểm bền và sơ đồ đấu dây rõ để tránh rủi ro đo sai hoặc mất an toàn.
