Cách đọc thông số máy biến dòng để tránh mua nhầm

Các thông số máy biến dòng điện thường gặp

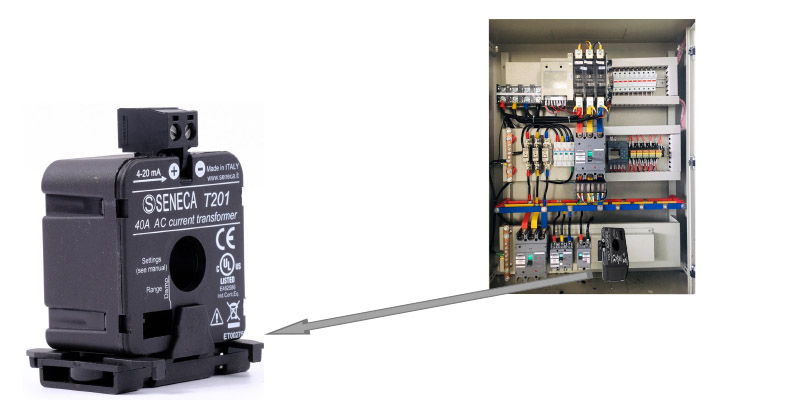

Trước khi đi vào chi tiết từng thông số, bạn cần hiểu rằng toàn bộ thông tin kỹ thuật của một máy biến dòng (CT – Current Transformer) đều được nhà sản xuất in sẵn trên nameplate – tấm nhãn cố định trực tiếp trên thân thiết bị. Đây là nguồn dữ liệu chính thức duy nhất cần tin tưởng, không phải catalogue hay thông tin miệng từ người bán.

Một nameplate chuẩn theo IEC 60044-1 bao gồm ba nhóm thông số cốt lõi quyết định toàn bộ hiệu năng của CT: tỉ số biến dòng (ratio), cấp chính xác (accuracy class) và dung lượng định mức (rated burden – VA). Ngoài ba thông số này, nameplate còn ghi tần số định mức, điện áp cách điện, tiêu chuẩn áp dụng và số serial của thiết bị. Hiểu đúng ba thông số cốt lõi là nền tảng để đưa ra quyết định chọn mua chính xác và tránh được phần lớn sai sót phổ biến trên thực tế.

Điều quan trọng cần nhớ: ba thông số này không độc lập với nhau. Một CT có ratio phù hợp nhưng VA không đủ hoặc class không đúng mục đích vẫn sẽ cho kết quả đo sai. Vì vậy, cách đọc thông số máy biến dòng đúng là đọc và đánh giá đồng thời cả ba thông số, không tách rời từng cái.

Tỉ số biến dòng (ratio)

Tỉ số biến dòng là thông số đầu tiên và dễ nhận ra nhất trên nameplate, được viết dưới dạng X/Y – ví dụ 600/5A, 100/5A hay 800/5A. Con số đứng trước dấu gạch chéo là dòng sơ cấp định mức – tức là dòng điện thực tế đang chạy qua cáp hoặc thanh cái trong hệ thống. Con số đứng sau là dòng thứ cấp định mức – là giá trị dòng điện đã được CT thu nhỏ lại và đưa về thiết bị đo, tiêu chuẩn phổ biến nhất là 5A.

Lấy ví dụ cụ thể: biến dòng 600/5A sẽ thu nhỏ dòng 600A đang chạy trong cáp xuống còn 5A trước khi đưa vào đồng hồ đo. Tương tự, biến dòng 75/5A dùng cho tải nhỏ hơn – dòng 75A được thu nhỏ còn 5A; biến dòng 800/5A dành cho tải lớn như trạm biến áp hoặc thiết bị công suất lớn. Biến dòng CT 100/5A thường gặp trong hệ thống điện dân dụng và xưởng sản xuất quy mô nhỏ. Nguyên tắc chọn ratio: giá trị sơ cấp phải lớn hơn dòng tải thực tế tối thiểu 10-20% để CT vận hành trong vùng chính xác nhất và có biên dự phòng khi tải tăng đột biến.

Cấp chính xác (accuracy class)

Cấp chính xác cho biết ngưỡng sai số tối đa mà CT có thể mắc phải khi hoạt động ở điều kiện định mức. Các cấp phổ biến trên thị trường gồm: 0.2, 0.5, 1.0 và 3.0. Con số càng nhỏ, sai số cho phép càng thấp và yêu cầu chế tạo càng cao, đồng nghĩa với giá thành cũng cao hơn tương ứng.

Cách áp dụng thực tế: Class 0.2 dành cho hệ thống đo lường thanh toán điện chính xác cao, nơi sai lệch dù nhỏ cũng dẫn đến tranh chấp tài chính. Class 0.5 phù hợp cho hệ thống đo lường nội bộ, tủ tổng MSB và các ứng dụng cần số liệu đáng tin cậy. Class 1.0 và 3.0 dùng cho mục đích giám sát hiển thị thông thường, nơi sai số vài phần trăm không ảnh hưởng đến quyết định vận hành. Chọn class quá cao cho ứng dụng không cần thiết là lãng phí ngân sách; chọn class quá thấp cho ứng dụng đo lường chính xác là rủi ro kỹ thuật.

Dung lượng định mức (VA)

VA (volt-ampere) là thông số bị bỏ qua nhiều nhất khi chọn mua CT, nhưng lại là nguồn gốc của không ít sự cố trong thực tế. VA là “sức kéo” tối đa mà CT có thể cung cấp cho toàn bộ mạch thứ cấp – bao gồm dây dẫn từ CT về đồng hồ, bản thân đồng hồ và bất kỳ thiết bị nào khác đấu nối vào cuộn thứ cấp.

Ví dụ thực tiễn dễ hiểu: nếu dây dẫn từ CT về tủ điện dài 10 mét, điện trở đường dây tăng lên đáng kể. Nếu VA của CT không đủ để “kéo” toàn bộ tải này, điện áp thứ cấp sẽ sụt giảm và đồng hồ sẽ hiển thị giá trị thấp hơn thực tế – một loại sai số vô hình mà rất khó phát hiện nếu không đo kiểm. Các dải VA phổ biến trên thị trường gồm: 1.5VA, 5VA, 15VA và 30VA. Nguyên tắc chọn VA: tính tổng tải thực tế của mạch thứ cấp và chọn CT có VA lớn hơn giá trị đó ít nhất 25%.

Cách đọc thông số máy biến dòng KDE

Để minh họa cụ thể cách đọc thông số máy biến dòng trong thực tế, phần này phân tích nameplate của dòng sản phẩm KDE Electric. Lấy model KDE140100 làm ví dụ – đây là dạng biến dòng vuông cửa sổ phổ biến trong các tủ phân phối công nghiệp.

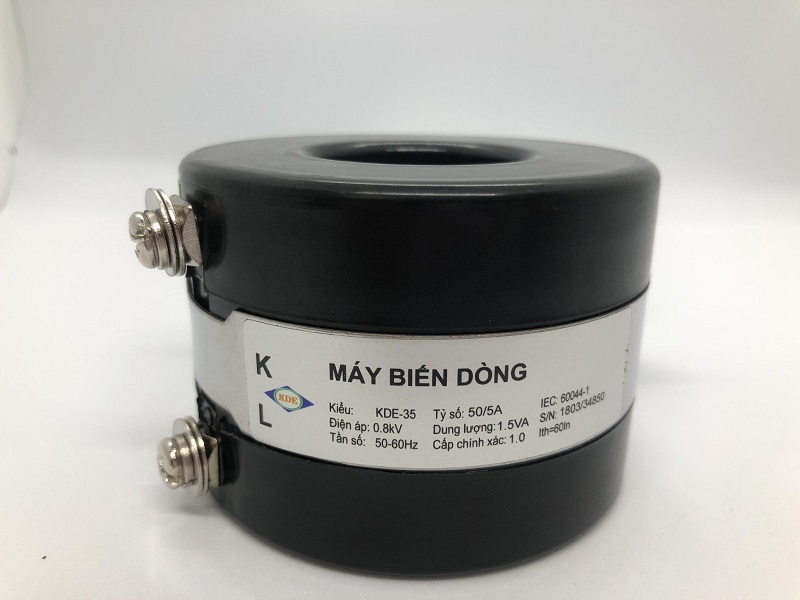

Trên nameplate của KDE Electric, thông tin được in theo thứ tự: ratio ở dòng đầu tiên và lớn nhất (ví dụ 100/5A), tiếp theo là accuracy class (ví dụ Cl.0.5), sau đó là rated burden (ví dụ 5VA), tần số định mức (50Hz) và tiêu chuẩn áp dụng (IEC 60044-1). Cách trình bày này tuân thủ đúng tiêu chuẩn quốc tế, giúp kỹ thuật viên đọc nhanh mà không cần tra thêm tài liệu.

Một điểm đáng chú ý của KDE Electric là chữ in trên nameplate được dập nổi hoặc in ăn sâu vào lớp nhựa của vỏ thiết bị, không chỉ dán nhãn rời. Điều này giúp thông số kỹ thuật còn đọc được sau nhiều năm vận hành trong môi trường có độ ẩm cao hoặc tiếp xúc hóa chất nhẹ – yếu tố quan trọng khi cần bảo trì hoặc kiểm tra định kỳ sau 5-10 năm lắp đặt.

Khi nhận bất kỳ lô CT nào – dù là KDE hay thương hiệu khác – thói quen kiểm tra nameplate trước khi lắp đặt là bắt buộc. Cần đối chiếu ba thông số cốt lõi (ratio, class, VA) với thiết kế hệ thống, không chỉ kiểm tra nhãn bao bì. Trường hợp nameplate mờ, thiếu thông số hoặc không có ký hiệu tiêu chuẩn IEC là tín hiệu cảnh báo về chất lượng sản phẩm.

Biến dòng đo lường và biến dòng bảo vệ khác nhau ra sao?

Hai loại máy biến dòng này trông gần như giống nhau về hình thức nhưng không thể dùng lẫn vì đặc tính từ tính bên trong khác nhau hoàn toàn. Chọn sai loại hoặc sai thông số máy biến dòng điện sẽ làm hỏng thiết bị đo hoặc rơ-le không bật khi sự cố. Bảng dưới đây tóm tắt các điểm khác biệt cốt lõi.

Để có thông tin chi tiết hơn, xem bài viết: Sự khác biệt giữa biến dòng đo lường và biến dòng bảo vệ

Bảng tra cứu thông số của máy biến dòng điện phổ biến

Bảng dưới đây tổng hợp các dải ratio thông dụng nhất trong thị trường điện công nghiệp Việt Nam, kèm cấp chính xác và ứng dụng điển hình. Lưu ý: thông số VA cụ thể của từng model KDE cần được xác nhận với bộ phận kỹ thuật KDE Electric trước khi đưa vào thiết kế – không nên suy đoán.

Cần lưu ý gì khi chọn thông số biến dòng?

Lưu ý đầu tiên và quan trọng nhất: luôn chọn ratio dư 20-30% so với dòng tải thực tế tối đa. Ví dụ, nếu tải đỉnh của hệ thống là 300A, nên chọn CT 400/5A thay vì 300/5A. Biên dự phòng này giữ cho CT vận hành ở vùng 70-80% dòng định mức – đây là vùng mà accuracy class đạt giá trị tốt nhất theo đặc tính của nhà sản xuất. Vận hành CT ở sát dòng định mức hằng ngày sẽ làm giảm tuổi thọ lõi từ và tăng sai số đo lường theo thời gian.

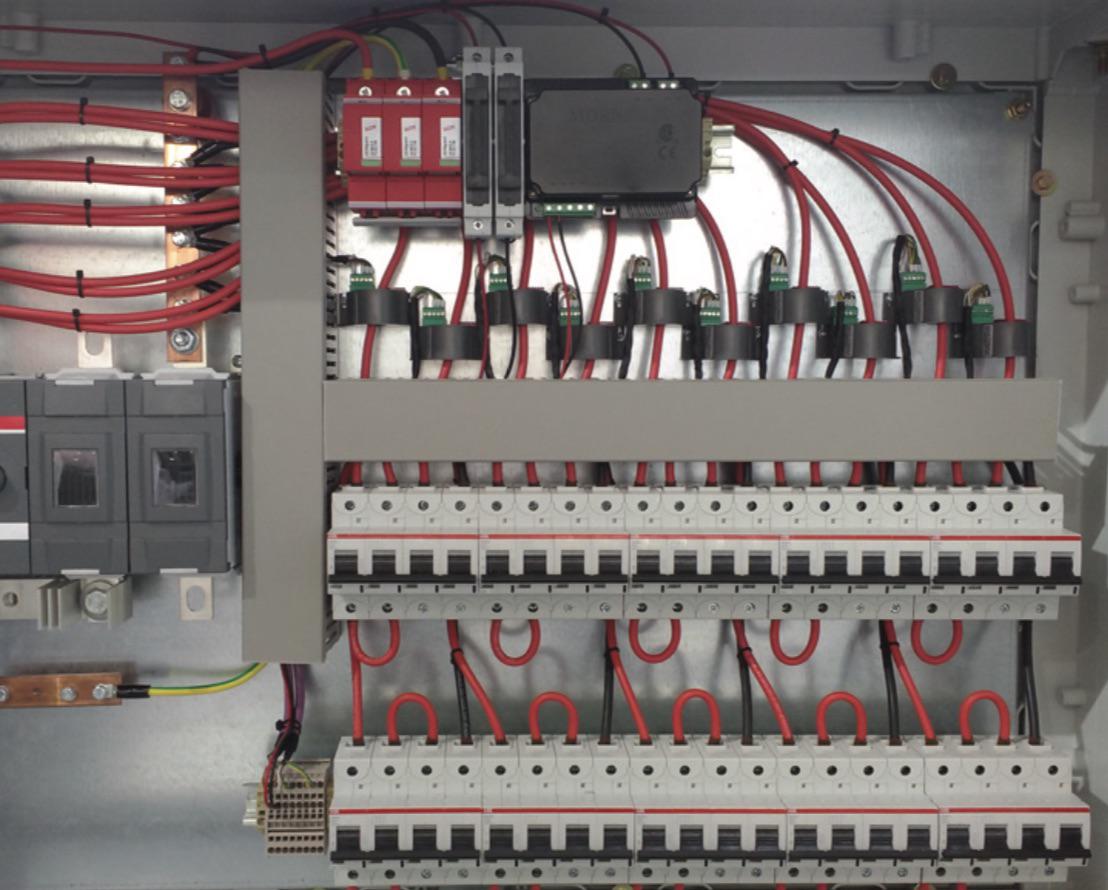

Lưu ý thứ hai: kiểm tra kích thước cửa sổ (window size) của CT trước khi mua chứ không chỉ xem ratio. Cửa sổ phải đủ lớn để luồn cáp hoặc thanh cái qua – đây là điều kiện vật lý không thể thương lượng. Kích thước cửa sổ phổ biến trên thị trường gồm: 25x30mm, 40x40mm, 55x80mm và lớn hơn. Khi chọn biến dòng đo lường 400 5A cho thanh cái đồng 60x6mm chẳng hạn, cần cửa sổ tối thiểu 70x15mm để lắp vào.

Lưu ý thứ ba: xác định mục đích sử dụng trước khi chọn class. Nếu CT nối vào đồng hồ hiển thị thì chọn loại đo lường (class 0.5 hoặc 1.0). Nếu CT nối vào relay bảo vệ thì bắt buộc phải chọn loại bảo vệ (5P10, 5P20). Không bao giờ dùng CT đo lường thay thế CT bảo vệ vì khi sự cố, lõi từ bão hòa sẽ khiến relay không nhận được tín hiệu và không cắt mạch kịp thời.

Lưu ý thứ tư: tính toán VA theo chiều dài thực tế của dây dẫn từ CT về thiết bị đo. Dây đôi AWG14 (1.5mm²) có điện trở khoảng 0.012 ohm/m. Đoạn dây 10m sẽ có điện trở 0.12 ohm, cộng với điện trở nội của đồng hồ (thường 0.1-0.5 ohm), tổng tải thứ cấp có thể vượt 0.5VA. Nếu CT chỉ có 1.5VA rated burden thì hiệu số dự phòng rất mỏng và độ chính xác sẽ suy giảm theo khoảng cách lắp đặt. Với các lắp đặt xa trên 15 mét, nên chọn CT có rated burden tối thiểu 5VA.

Lưu ý thứ năm: chỉ mua CT có nameplate ghi rõ tiêu chuẩn IEC (IEC 60044-1 hoặc IEC 61869-2 cho phiên bản mới hơn). Tiêu chuẩn này là cơ sở để truy xuất nguồn gốc, kiểm tra tính năng và so sánh giữa các nhà sản xuất. CT không có ký hiệu tiêu chuẩn rõ ràng là dấu hiệu của sản phẩm không đạt chuẩn, rủi ro cao khi đưa vào hệ thống vận hành liên tục.

Kết luận

Cách đọc thông số máy biến dòng đúng giúp bạn chọn mua và lắp đặt CT đúng nhu cầu, tránh phát sinh sự cố không đáng có. Cần phối hợp cả ba thông số cốt lõi: ratio, accuracy class và rated burden VA  khi chọn biến dòng. Chọn đúng CT ngay từ đầu không chỉ đảm bảo số liệu đo lường chính xác mà còn bảo vệ thiết bị, giảm rủi ro sự cố và tiết kiệm chi phí bảo trì trong dài hạn. Cần tư vấn model CT có thông số theo thực tế hệ thống điện của bạn? Liên hệ hotline hoặc Zalo KDE Electric để được các kỹ sư của chúng tôi hỗ trợ miễn phí!
