Các thiết bị trong tủ điện công nghiệp & cách bố trí chuẩn

Các thiết bị trong tủ điện là yếu tố cốt lõi quyết định hiệu quả và độ an toàn của toàn bộ hệ thống điện công nghiệp. Hiểu rõ các thiết bị trong tủ điện công nghiệp giúp kỹ sư thiết kế đúng chuẩn, vận hành ổn định và tối ưu chi phí bảo trì. Trên thực tế, các thiết bị này được tổ chức theo nguyên tắc kỹ thuật chặt chẽ, tuân thủ tiêu chuẩn IEC. Bài viết sau đây KDE Electric sẽ cung cấp đầy đủ về phân loại, công dụng, ký hiệu và cách bố trí thiết bị trong tủ điện khoa học, dễ áp dụng.

Các nhóm thiết bị có trong tủ điện công nghiệp và hạ thế

Khi nói đến 3 thiết bị có trong tủ điện công nghiệp, thực chất chúng được chia thành 3 nhóm chức năng chính:

1. Nhóm đóng cắt & bảo vệ
2. Nhóm đo lường & hiển thị
3. Nhóm tín hiệu & điều khiển

Đây là cách phân loại chuẩn giúp tối ưu thiết kế và vận hành cho cả tủ điện công nghiệp và các thiết bị trong tủ điện hạ thế.

Nhóm thiết bị đóng cắt và bảo vệ

Đây là nhóm thiết bị cốt lõi, chịu trách nhiệm bảo vệ toàn bộ hệ thống điện khỏi sự cố.

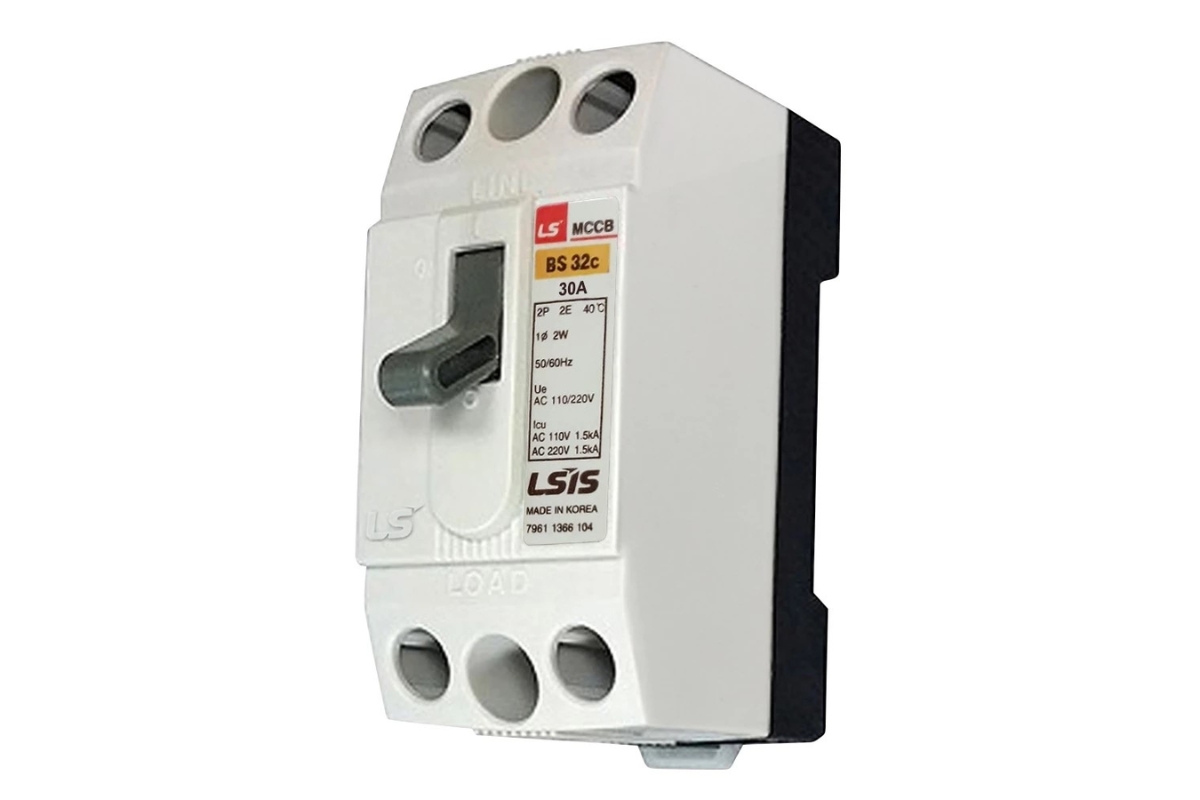

Aptomat (MCB, MCCB, ACB)

Aptomat là thiết bị không thể thiếu trong bất kỳ tủ điện nào.

• MCB (Miniature Circuit Breaker):
  • Dòng định mức 6A – 125A
  • Dòng cắt 4.5kA – 10kA
  • Ứng dụng cho mạch điều khiển, chiếu sáng
• MCCB (Molded Case Circuit Breaker):
  • Dòng định mức lên đến 1600A
  • Dùng cho mạch động lực
• ACB (Air Circuit Breaker):
  • Dòng lớn đến vài nghìn Ampe
  • Sử dụng trong tủ điện tổng

Công dụng chính:

• Bảo vệ quá tải
• Bảo vệ ngắn mạch

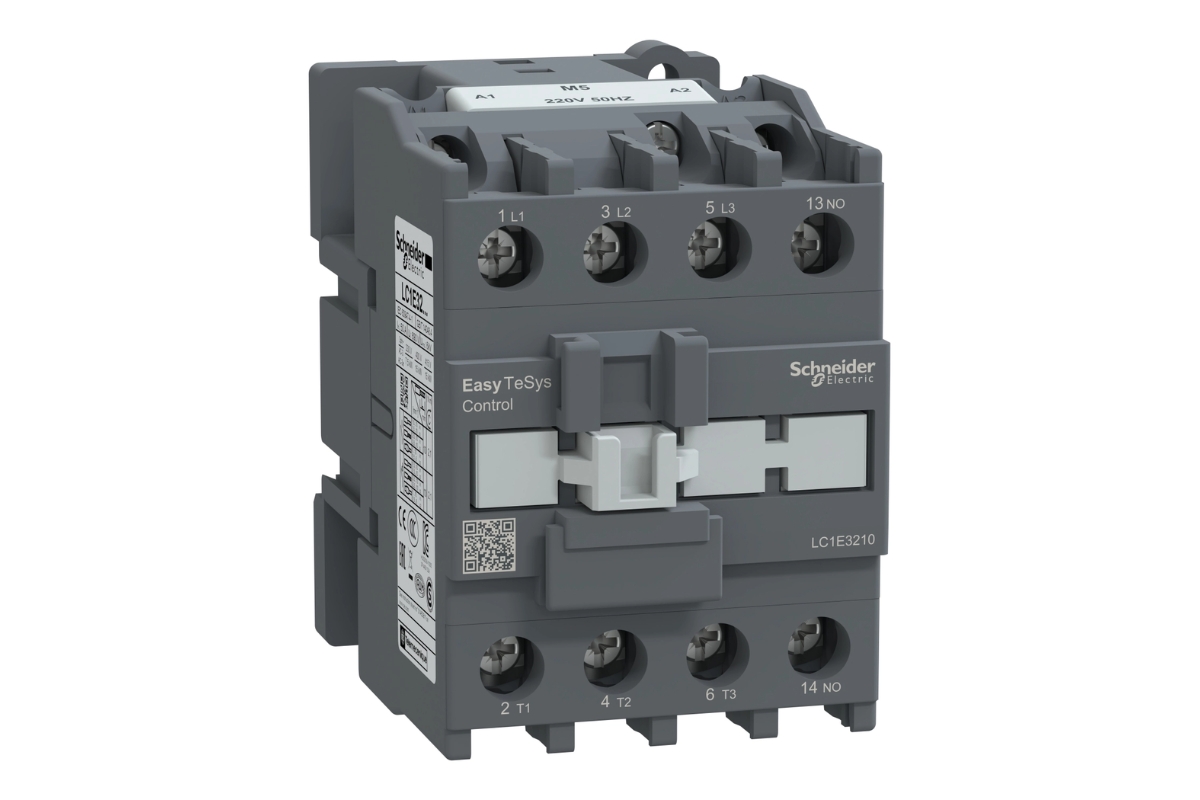

Contactor (Công tắc tơ)

Contactor là thiết bị đóng cắt mạch động lực bằng điện từ, cho phép điều khiển từ xa.

Thông số phổ biến:

• Dòng định mức: 9A – 800A
• Điện áp cuộn hút: 24VDC / 220VAC / 380VAC

Ứng dụng:

• Điều khiển động cơ
• Tự động hóa dây chuyền

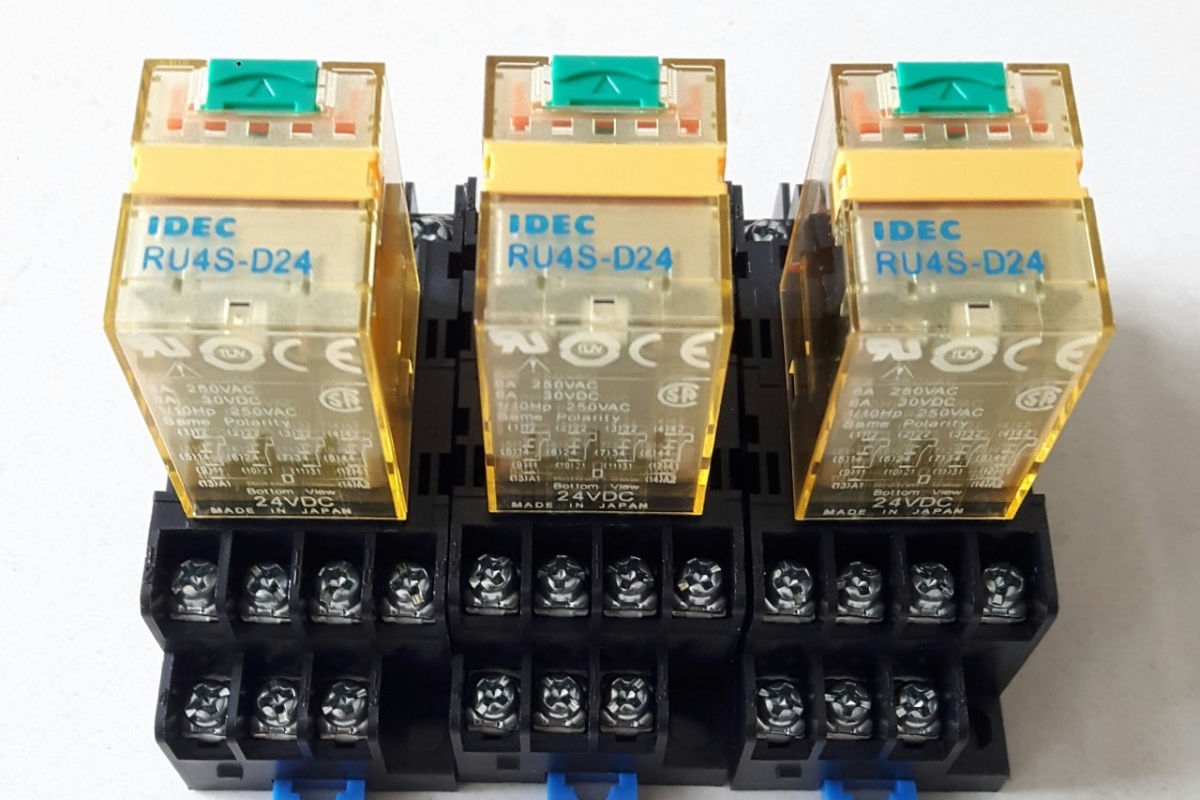

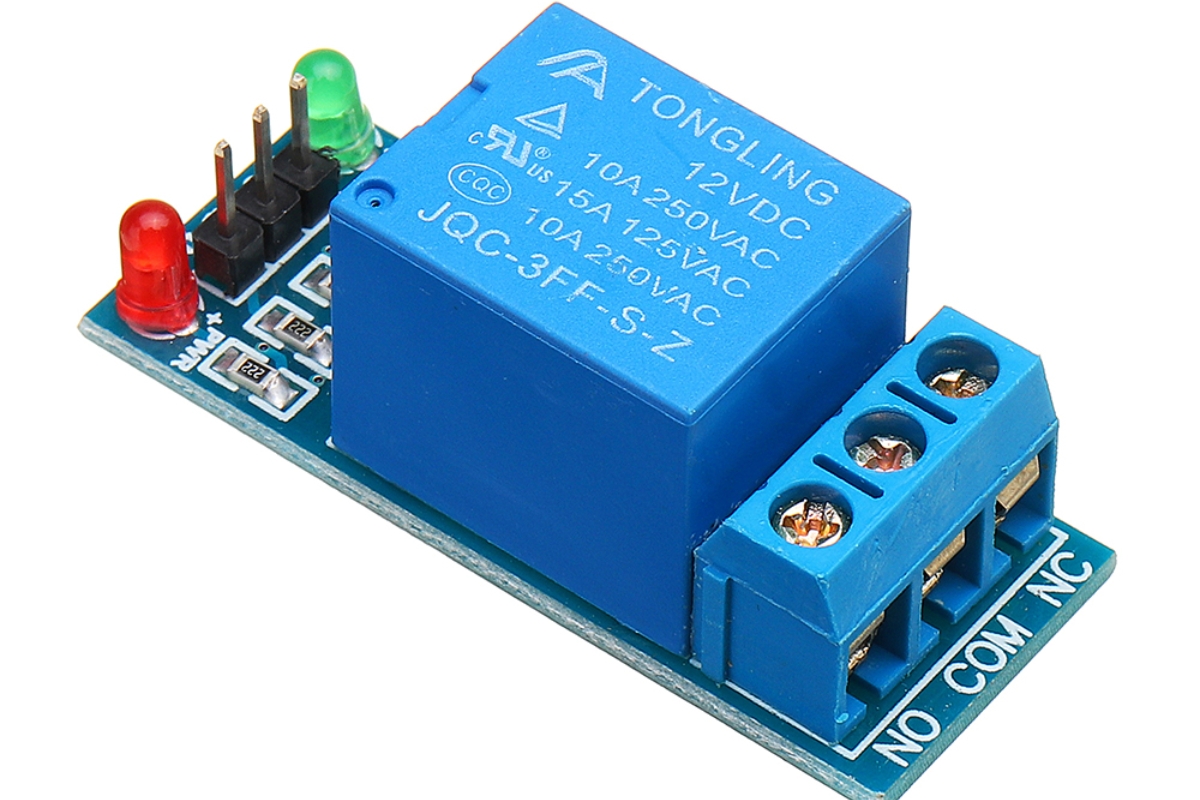

Relay (Rơ le)

Bao gồm 2 loại chính:

• Rơ le nhiệt (OLR):
  • Bảo vệ động cơ khi quá tải hoặc kẹt rotor
• Rơ le trung gian:
  • Nhận và khuếch đại tín hiệu điều khiển

Đây là lớp bảo vệ thứ hai sau aptomat, giúp tăng độ an toàn cho hệ thống.

Nhóm thiết bị đo lường và hiển thị

Nhóm thiết bị này đóng vai trò giám sát và cung cấp dữ liệu vận hành theo thời gian thực.

Công dụng của các thiết bị đo

• Giám sát điện áp, dòng điện
• Theo dõi công suất tiêu thụ
• Kiểm soát tần số hệ thống

Đặc biệt, thiết bị đo điện áp trong tủ điện là yếu tố quan trọng giúp phát hiện sớm sự cố mất pha, lệch pha hoặc sụt áp.

Trong thực tế, để hiển thị trực quan, kỹ sư thường sử dụng đồng hồ đo điện đa năng KDE

Đặc điểm:

• Kích thước tiêu chuẩn 96x96mm
• Hiển thị đa thông số V, A, kW, Hz
• Độ chính xác cao, dễ quan sát

Vai trò của biến dòng (CT)

Trong hệ thống công nghiệp:

• Dòng điện có thể lên tới hàng trăm hoặc hàng nghìn Ampe
• Đồng hồ không thể đo trực tiếp

Giải pháp bắt buộc là sử dụng Biến dòng KDE

Thông số tiêu chuẩn:

• 100/5A
• 400/5A
• 800/5A

Chức năng:

• Hạ dòng về mức an toàn
• Truyền tín hiệu chính xác về thiết bị đo

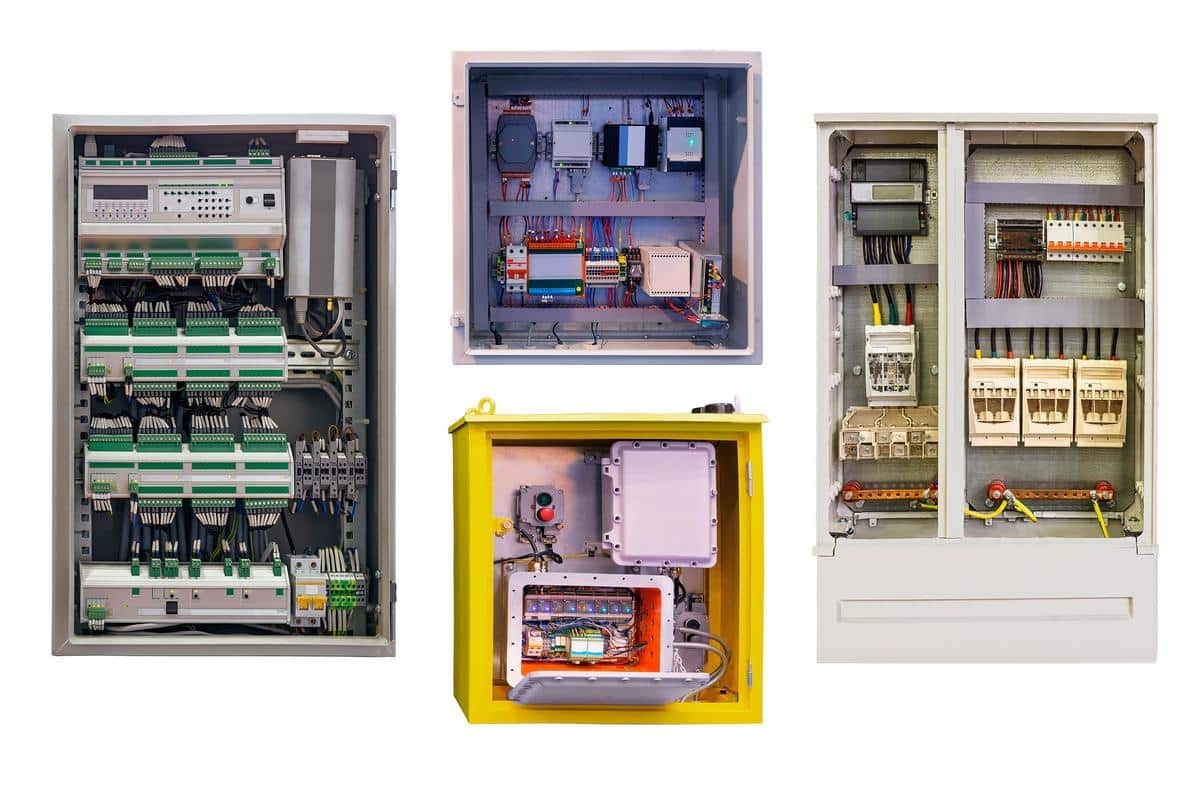

Nhóm thiết bị tín hiệu và điều khiển

Đây là nhóm thiết bị giúp người vận hành tương tác trực tiếp với hệ thống.

Nút nhấn

• Nút nhấn nhả (22mm)
• Nút dừng khẩn cấp (Emergency Stop)

Chức năng:

• Khởi động/dừng thiết bị
• Xử lý tình huống khẩn cấp

Đèn báo pha

• Đỏ: báo lỗi
• Vàng: cảnh báo
• Xanh: hoạt động bình thường

Vai trò:

• Hiển thị trạng thái hệ thống
• Hỗ trợ giám sát nhanh

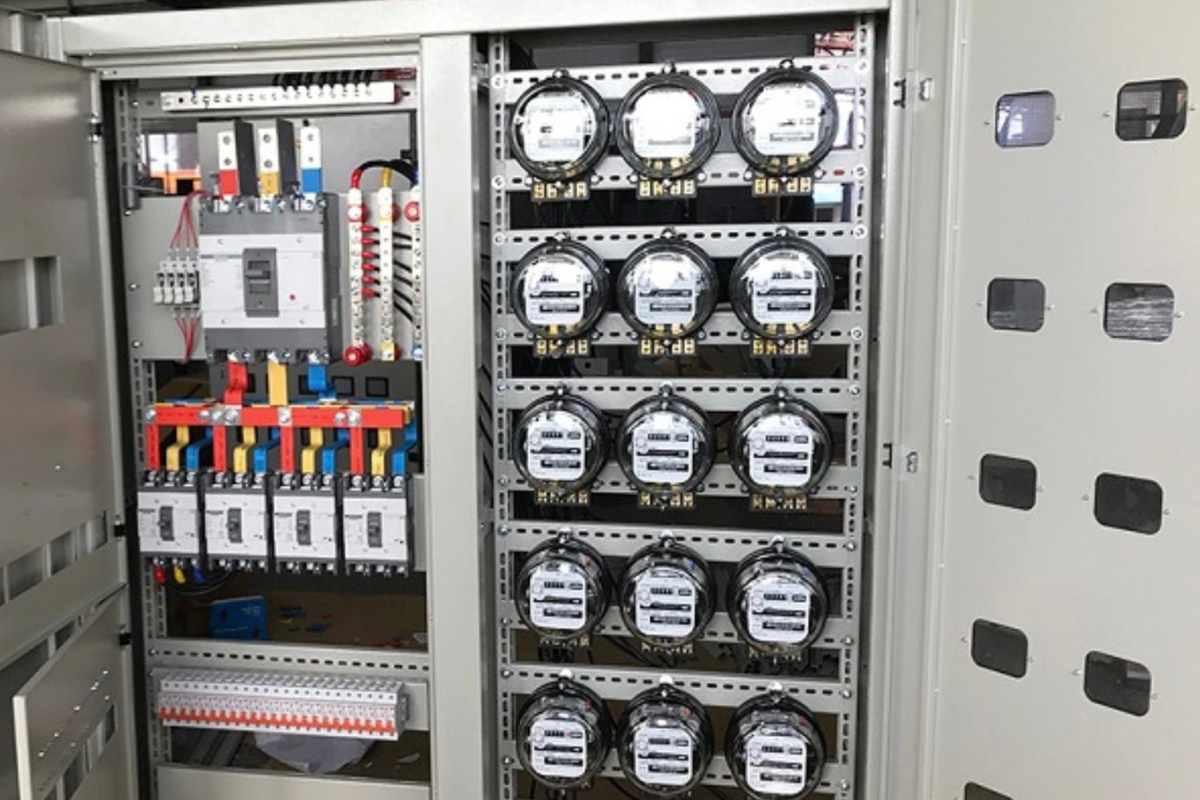

Tên và ký hiệu thiết bị trong tủ điện theo tiêu chuẩn IEC

Trong các bản vẽ kỹ thuật, tên các thiết bị trong tủ điện tiêu chuẩn IEC luôn được thể hiện bằng ký hiệu viết tắt.

Một số ký hiệu phổ biến:

• MCB: Cầu dao tự động dạng tép
• MCCB: Cầu dao dạng khối
• CT: Biến dòng
• V: Đồng hồ đo điện áp
• A: Đồng hồ đo dòng điện
• Hz: Đồng hồ đo tần số
• KM / K: Contactor
• R / Ry: Relay
• OLR / RN: Rơ le nhiệt

Việc hiểu đúng ký hiệu thiết bị trong tủ điện giúp đọc bản vẽ nhanh, tránh sai sót khi lắp đặt.

Hướng dẫn cách bố trí thiết bị trong tủ điện chuẩn an toàn khoa học

Việc bố trí thiết bị trong tủ điện không chỉ ảnh hưởng đến thẩm mỹ mà còn quyết định độ an toàn và hiệu quả vận hành.

Bố trí trên cánh mặt tủ (mặt ngoài)

Nguyên tắc hiển thị:

• Đồng hồ đo, màn hình HMI đặt phía trên
• Chiều cao tiêu chuẩn: 1.4m – 1.6m
• Đảm bảo dễ quan sát

Nguyên tắc điều khiển:

• Nút bấm bố trí phía dưới
• Sắp xếp theo hàng rõ ràng

Khi thiết kế, các
Công tắc chuyển mạch Volt/Ampe KDE thường được đặt ngay dưới đồng hồ đo điện áp để:

• Chuyển pha nhanh
• Dễ thao tác

Bố trí bên trong tủ điện (Thiết bị cài thanh ray DIN-rail và mạch động lực)

Sau khi hoàn thiện phần mặt ngoài, bước quan trọng tiếp theo trong cách bố trí thiết bị trong tủ điện là sắp xếp hệ thống bên trong sao cho:

• An toàn điện
• Dễ thi công, bảo trì
• Tối ưu tản nhiệt và không gian

Nguyên tắc “Nặng – công suất lớn ở dưới”

Đối với các thiết bị có trong tủ điện công nghiệp thuộc mạch động lực:

• Aptomat tổng (MCCB, ACB)
• Thanh cái (busbar)
• Thiết bị đóng cắt công suất lớn

Phải được bố trí:

• Ở khu vực trung tâm hoặc nửa dưới của tủ
• Gần vị trí đi cáp nguồn vào/ra

Lý do kỹ thuật:

• Giảm chiều dài dây dẫn → hạn chế tổn hao
• Tăng khả năng tản nhiệt
• Tránh mất cân bằng trọng tâm tủ

Vị trí cầu đấu (Terminal)

• Luôn đặt ở hàng dưới cùng
• Thuận tiện cho việc đấu nối và kiểm tra

Đây là nguyên tắc tiêu chuẩn trong mọi tủ điện hạ thế.

Nguyên tắc “Nhẹ – điều khiển ở trên”

Các thiết bị điều khiển và tín hiệu:

• MCB nhánh
• Relay trung gian
• PLC
• Timer

Được bố trí:

• Ở nửa trên của tủ
• Gắn trên thanh DIN rail

Ưu điểm:

• Dễ thao tác
• Dễ thay thế
• Hạn chế nhiễu từ mạch động lực

Nguyên tắc đi dây: Tách biệt mạch lực và mạch điều khiển

Một trong những lỗi phổ biến khi thi công là không tách riêng dây nguồn và dây tín hiệu.

Quy tắc chuẩn:

• Dây động lực (power cable) → đi riêng
• Dây điều khiển (control cable) → đi riêng
• Sử dụng máng cáp (cáp ghen) riêng biệt

Lợi ích:

• Giảm nhiễu điện từ
• Tăng độ ổn định tín hiệu
• Đảm bảo an toàn

Trong các hệ thống có PLC hoặc thiết bị đo chính xác cao, việc tách dây là bắt buộc.

Nguyên tắc bố trí theo module

Trong các tủ điện hiện đại, bố trí thiết bị trong tủ điện thường theo dạng module:

• Module nguồn
• Module điều khiển
• Module đo lường

Điều này giúp:

• Dễ mở rộng hệ thống
• Dễ bảo trì
• Tối ưu không gian

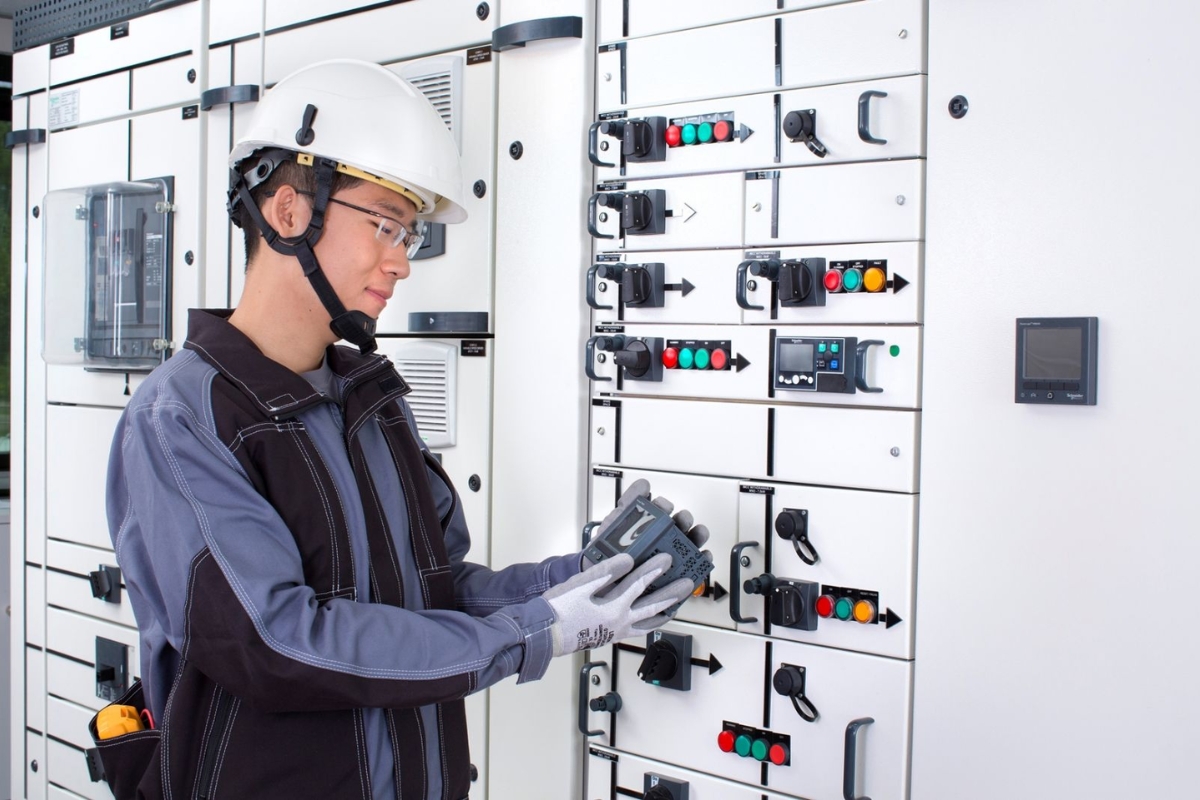

Tối ưu bảo trì và vận hành thực tế

Trong thực tế thi công, một tủ điện chuẩn không chỉ cần “đúng kỹ thuật” mà còn phải “dễ dùng”.

Giải pháp khuyến nghị: Tích hợp thêm ổ cắm thanh ray KDE

Lợi ích:

• Cấp nguồn 220V ngay trong tủ
• Phục vụ bảo trì (mỏ hàn, laptop, đèn)
• Không cần kéo dây ngoài

Kinh nghiệm thực tế: Một tủ điện được thiết kế tốt có thể giảm 30–50% thời gian bảo trì và hạn chế tối đa lỗi vận hành.

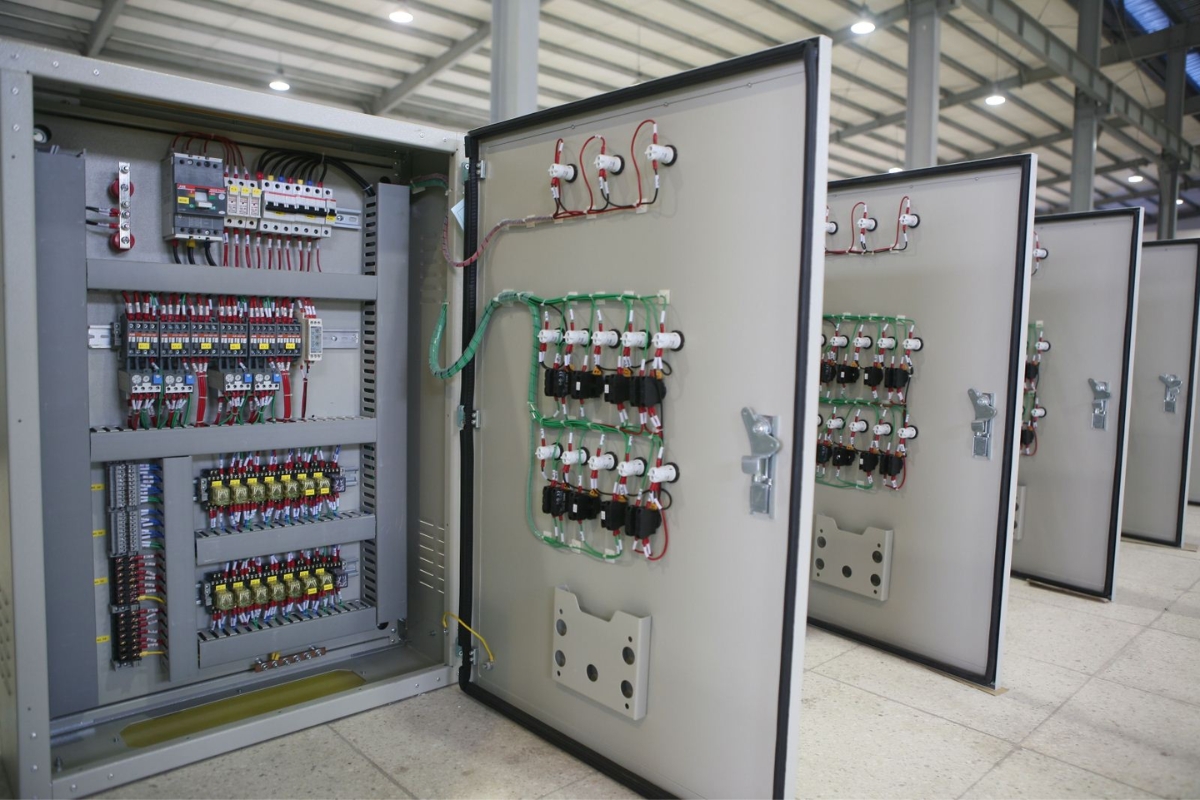

Nguyên tắc vàng khi thiết kế và bố trí tủ điện

Để đảm bảo hệ thống hoạt động hiệu quả, khi làm việc với các thiết bị trong tủ điện công nghiệp, cần ghi nhớ:

Phân nhóm rõ ràng

• Đóng cắt – bảo vệ
• Đo lường
• Điều khiển

Bố trí theo nguyên tắc

• Nặng dưới – nhẹ trên
• Hiển thị trên – điều khiển dưới
• Tách riêng mạch lực và tín hiệu

Tuân thủ tiêu chuẩn IEC

• Sử dụng đúng ký hiệu thiết bị trong tủ điện
• Đảm bảo đồng bộ bản vẽ – thi công

Kết hợp thiết bị đo hiện đại

Trong các hệ thống công nghiệp, nên kết hợp:

• Đồng hồ đo điện đa năng
• Biến dòng CT
• Hệ thống giám sát năng lượng

Kết luận

Việc nắm rõ các thiết bị trong tủ điện và áp dụng đúng cách bố trí thiết bị trong tủ điện giúp hệ thống hoạt động ổn định, an toàn và dễ bảo trì. Đối với các hệ thống hiện đại, cần kết hợp thêm thiết bị đo lường và quản lý năng lượng để nâng cao hiệu quả vận hành. Để triển khai giải pháp toàn diện, bạn có thể tham khảo tại KDE Electric – đơn vị chuyên sâu về thiết bị và giải pháp điện công nghiệp.
