Biến dòng vuông

Biến dòng vuông phù hợp nhất cho tủ điện dùng busbar hoặc bó cáp dẹt, giúp bố trí gọn hơn CT tròn. Chọn sai lỗ W×H hoặc nhầm tỷ số CT/class/burden (VA) dễ dẫn tới lắp không vừa hoặc đo sai kW/kWh, nghiệm thu kéo dài. Bài viết theo định hướng kỹ thuật của KDE Electrics chia sẻ kiến thức và kinh nghiệm triển khai thực tế để giúp bạn chọn đúng biến dòng đo lường vuông/CT vuông lỗ lớn.

Biến dòng vuông là gì? Khi nào nên dùng CT vuông lỗ lớn

Biến dòng vuông (CT cửa sổ vuông/chữ nhật) là biến dòng đo lường có “cửa sổ” dạng vuông hoặc chữ nhật để luồn thanh cái hoặc cáp đi qua. Về nguyên lý, CT luôn chuyển đổi dòng lớn (sơ cấp) thành dòng chuẩn nhỏ (thứ cấp 1A/5A) để thiết bị đo (công tơ/đồng hồ đa năng/PLC/SCADA) đọc an toàn và ổn định.

Khi nào bạn nên ưu tiên CT vuông?

• Tủ dùng busbar (thanh cái đồng/nhôm) dạng bản dẹt: CT vuông ôm hình học busbar tốt hơn.
• Bó cáp lớn, nhiều sợi đi song song theo máng: cửa sổ chữ nhật dễ bố trí hơn lỗ tròn.
• Cần “độ gọn” trong bố trí thiết bị, tối ưu không gian tủ và đường đi dây thứ cấp.

CT cửa sổ vuông hoạt động thế nào trong đo lường?

CT vuông (cũng như mọi CT đo lường) có 2 phần:

• Sơ cấp: chính là dây/cáp/thanh cái đi xuyên qua cửa sổ CT.
• Thứ cấp: cặp đầu ra S1/S2 (hoặc ký hiệu tương đương) cấp dòng chuẩn 1A/5A về thiết bị đo.

Thiết bị đo sẽ tính toán theo tỷ số CT, ví dụ 300/5A:

• Dòng sơ cấp 300A → thứ cấp 5A
• Nếu thiết bị đo nhận 2.5A → dòng sơ cấp tương đương ~150A (khi cấu hình tỷ số đúng)

Điểm then chốt: CT đúng nhưng cấu hình tỷ số sai trên đồng hồ/công tơ thì số đo vẫn sai theo hệ số.

CT vuông khác gì CT tròn, CT kẹp?

Để tránh nhầm lẫn khi chọn chủng loại, bạn có thể hiểu nhanh như sau:

• CT tròn (window tròn): phù hợp luồn 1 sợi cáp hoặc bó cáp tròn; đôi khi khó tối ưu cho busbar dẹt.
• CT vuông/chữ nhật: tối ưu cho busbar và bó cáp dẹt; dễ bố trí trong tủ công nghiệp, đi dây gọn.
• CT kẹp (split-core/clamp): phù hợp retrofit (cải tạo khi khó tháo cáp); ưu tiên tốc độ thi công nhưng đòi hỏi lắp “đóng khít” và cố định chắc.

Nếu bạn đang làm dự án mới hoặc tủ có busbar, biến dòng đo lường vuông thường là lựa chọn “đúng bản chất hình học” của tủ.

“Lỗ lớn” nghĩa là gì và vì sao hay bị chọn sai?

CT vuông lỗ lớn nghĩa là cửa sổ CT có kích thước W×H đủ rộng để:

• Luồn vừa thanh cái/cáp thực tế
• Chừa khoảng hở hợp lý cho thi công
• Không ép cáp, không cấn busbar, không làm biến dạng đường đi dây

Sai lầm phổ biến nhất: chỉ ước lượng bằng mắt hoặc dùng kích thước danh nghĩa, trong khi thực tế tủ điện có:

• busbar nhiều lớp, có bọc co, có tấm cách điện
• cáp có cos, co nhiệt, bó gộp theo lớp
• dùng sai lắp đặt và khoảng hở thi công bị giới hạn

Ứng dụng biến dòng đo lường vuông trong tủ điện

Lắp CT vuông cho thanh cái (busbar) ở MSB

Trong tủ tổng MSB, CT vuông thường dùng để:

• Đo dòng 3 pha tổng, phục vụ hiển thị kW/kWh, theo dõi phụ tải theo ca
• Là đầu vào dữ liệu cho hệ thống quản lý điện năng (EMS)

Vì sao CT vuông hợp MSB busbar?

• Cửa sổ chữ nhật “khớp” hình busbar → bố trí gọn, dễ cố định
• Dễ đồng bộ 3 CT cho 3 pha, giúp bố cục tủ sạch và dễ nghiệm thu

Lưu ý kỹ thuật:

• Chừa khoảng cách pha đủ an toàn, tránh cấn cách điện
• Đi dây thứ cấp gọn, hạn chế mối nối để tránh tăng burden thực tế

Lắp CT vuông cho bó cáp dẹt/đi máng

Khi cáp đi theo máng hoặc bó cáp có dạng “dẹt”, CT vuông là lựa chọn linh hoạt:

• Không cần ép cáp để chui qua lỗ tròn
• Dễ bố trí theo hướng cáp đi, giảm bán kính uốn khó chịu

Khuyến nghị:

• Chọn CT vuông lỗ lớn vừa đủ, tránh quá dư làm khó gá và dễ rung
• Cố định CT chắc chắn để hạn chế dao động cơ khí theo thời gian

Dùng CT vuông cho đo nhánh DB/MCC

Ở DB/MCC, biến dòng vuông phục vụ:

• Khoanh vùng tiêu thụ theo nhánh/tải
• Theo dõi lệch pha, quá tải cục bộ
• Là nền dữ liệu để tối ưu vận hành

Tư duy “dễ quản trị dự án”:

• Nhóm tải tương tự → chuẩn hóa tỷ số CT theo nhóm
• Chuẩn hóa kích thước lỗ theo busbar/cáp tiêu chuẩn của tủ
• Giảm số chủng loại tồn kho và giảm rủi ro đặt nhầm

Phân loại biến dòng vuông phổ biến trên thị trường

CT vuông 1 pha và bộ CT vuông 3 pha

• CT vuông 1 pha: dùng đo 1 nhánh hoặc 1 pha trong ứng dụng cụ thể
• Bộ CT vuông 3 pha: gồm 3 CT đồng bộ cho L1/L2/L3, phổ biến nhất trong tủ 3 pha

Gợi ý chọn:

• Tủ đo tổng hoặc đo nhánh 3 pha → ưu tiên bộ 3 CT đồng bộ để dễ thi công và ít nhầm pha
• Tủ nhánh đơn lẻ → CT 1 pha theo từng nhánh

CT vuông dạng hộp nhựa (cụm)

Biến dòng dạng hộp nhựa (cụm) thường được chọn khi cần:

• Thi công gọn, bố trí sạch tủ
• Tăng an toàn thao tác, dễ dán nhãn pha
• Chuẩn hóa theo dự án nhiều tủ

Đây là lựa chọn phù hợp nếu bạn muốn quy trình thi công/kiểm tra “nhìn là hiểu”, giảm sai sót đấu nối.

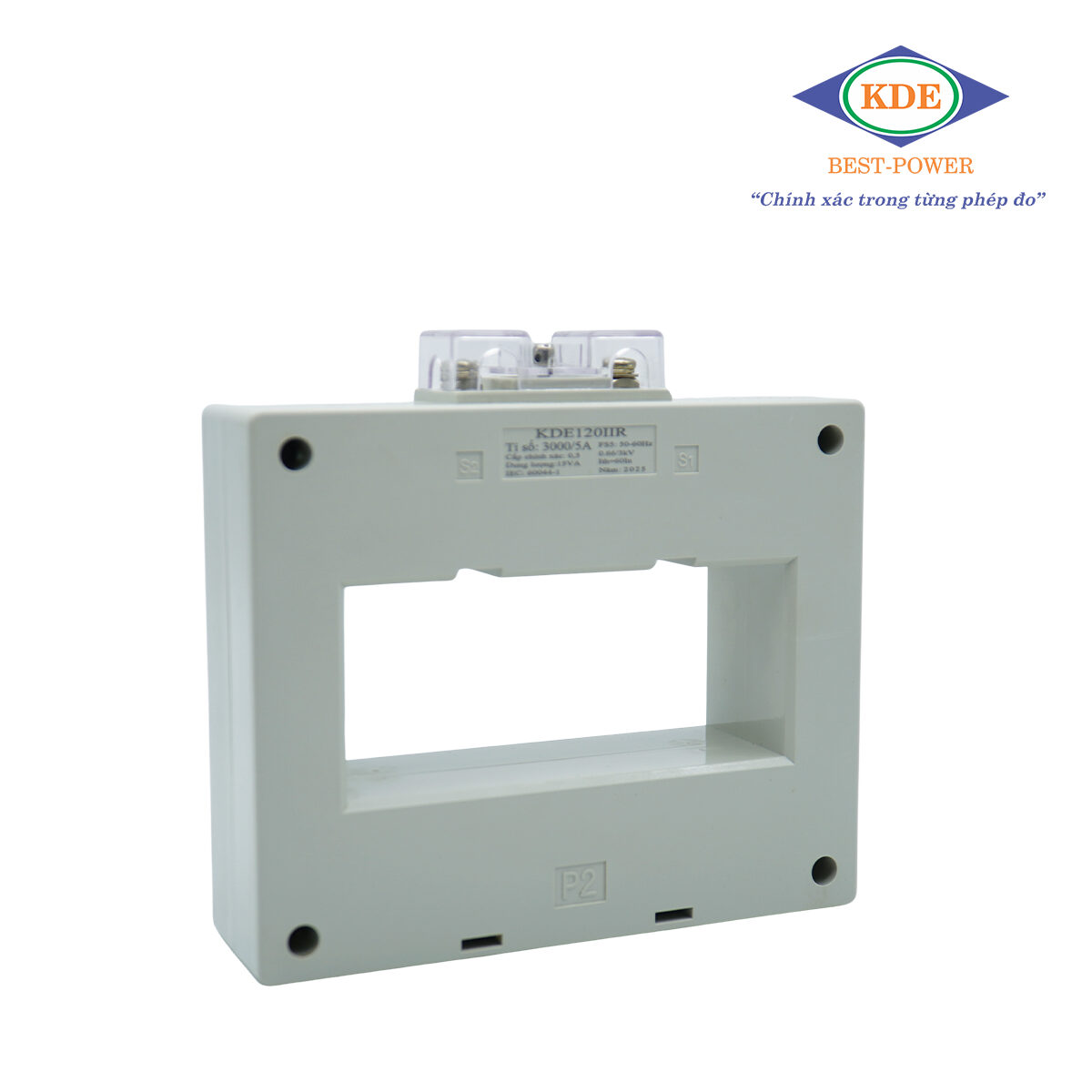

CT vuông lỗ lớn cho busbar/cáp lớn

CT vuông lỗ lớn hợp với:

• Busbar bản lớn, nhiều lá song song
• Cáp tiết diện lớn hoặc bó cáp nhiều sợi
• Tủ điện cần khoảng hở thao tác và không muốn ép cáp

Nhưng không nên “lỗ càng lớn càng tốt”. Lỗ quá lớn có thể:

• Khó gá cố định, dễ rung
• Bố trí tủ kém gọn
• Dễ phát sinh thi công “tạm bợ” vì cảm giác dư không gian

CT vuông theo chuẩn lắp đặt

Khi chọn loại CT vuông, hãy nhìn layout tủ để chọn kiểu gá:

• Bắt vít trực tiếp: chắc chắn, hợp môi trường rung
• Đế gá: dễ căn chỉnh
• Gá rail: nhanh, nhưng cần đảm bảo rung và khoảng hở

Làm sao để mua được biến dòng vuông giá tốt?

Nhiều người tìm “biến dòng vuông giá rẻ”, nhưng trong đo lường điện, “rẻ nhất” chưa chắc “tối ưu nhất”. Rẻ đúng nghĩa là: đúng cấu hình – đúng mục tiêu – không phát sinh sửa đổi.

5 yếu tố làm giá CT vuông thay đổi

Giá của biến dòng đo lường vuông thường phụ thuộc:

• Tỷ số CT (ví dụ 100/5A, 200/5A, 300/5A…)
• Cấp chính xác (class) theo mục tiêu đo
• Burden (VA) (liên quan dây dài và thiết bị đo)
• Kích thước lỗ W×H (CT vuông lỗ lớn thường có cấu trúc khác)
• Kiểu lắp/thiết kế cơ khí (gá, hộp nhựa, cấu trúc cuộn)

Cách tối ưu chi phí mà vẫn đo chuẩn

• Chọn tỷ số theo dòng vận hành thực tế (tránh chọn quá lớn làm dữ liệu “phẳng”)
• Chuẩn hóa chủng loại theo nhóm tải để mua theo lô, dễ quản lý tồn kho
• Tối ưu đường đi dây thứ cấp: giảm chiều dài không cần thiết, tăng tiết diện dây phù hợp
• Chọn class phù hợp mục tiêu: đo EMS cần ổn định hơn so với giám sát cơ bản

Khi nào không nên chọn CT “rẻ nhất”?

• Dự án cần nghiệm thu dữ liệu đo kWh/kW chặt
• Dây thứ cấp kéo xa (dễ vượt burden)
• Môi trường rung/nhiệt/bụi công nghiệp nặng
• Hệ thống quản lý điện năng cần dữ liệu ổn định để phân tích

Địa chỉ mua biến dòng vuông chất lượng, giá tốt

Nếu bạn đang cần biến dòng vuông cho tủ điện dùng thanh cái (busbar) hoặc bó cáp dẹt (MSB/DB/MCC), dòng biến dòng vuông KDE là lựa chọn “đi thẳng vào hiệu quả”: lắp vừa – đo chuẩn – bố trí gọn – vận hành ổn định cho công trình và nhà máy.

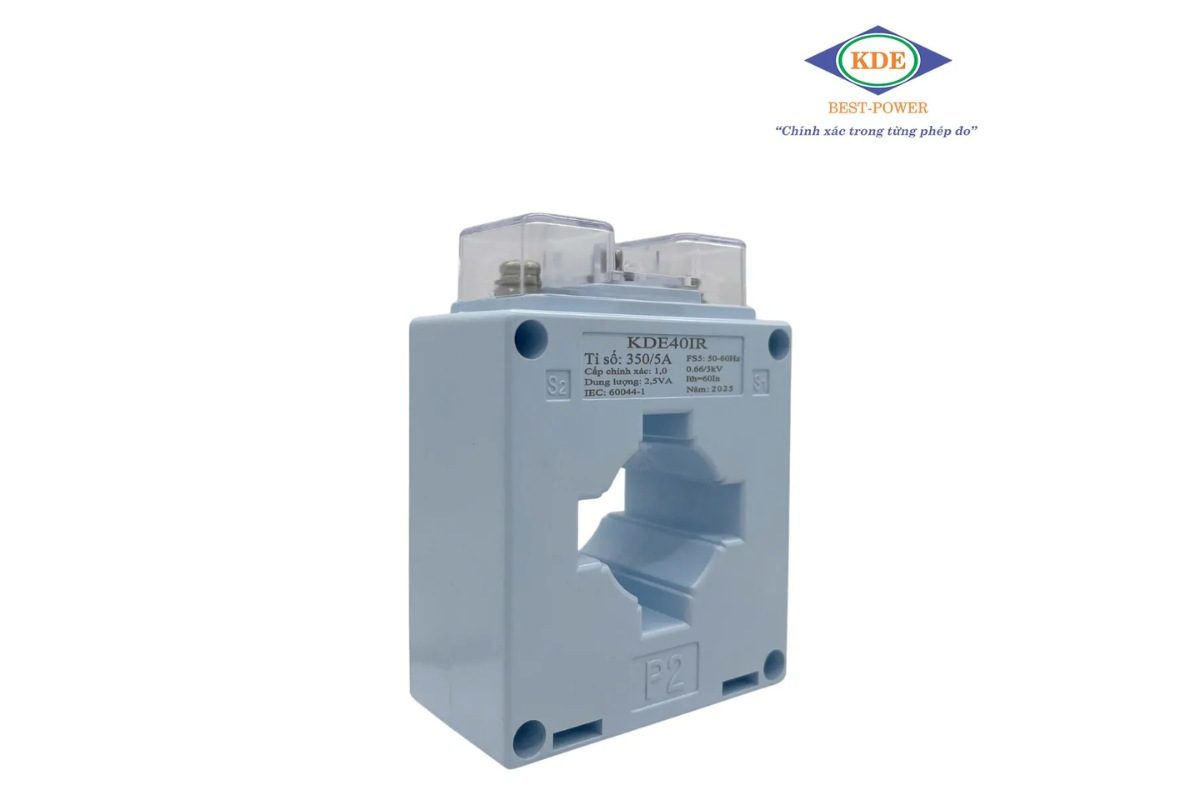

Đặc điểm nổi bật của biến dòng vuông KDE

• Đo lường chính xác: Sai số thấp, dữ liệu ổn định để theo dõi dòng tải và kWh rõ ràng.
• CT vuông lỗ lớn đa dạng: Dễ chọn đúng W×H theo busbar/cáp thực tế, hạn chế lắp cấn.
• Thiết kế gọn, dễ gá lắp: Tối ưu không gian tủ điện, thi công nhanh và dễ kiểm tra.
• Chịu tải tốt, chạy bền: Phù hợp môi trường công nghiệp, vận hành liên tục.
• Vật liệu bền bỉ: Vỏ nhựa chất lượng giúp tăng độ bền và tuổi thọ.
• Sản xuất tại Việt Nam: Nguồn cung ổn định, thuận tiện hỗ trợ kỹ thuật và bảo hành.

Bạn chỉ cần cung cấp kích thước lỗ W×H, dòng tải, kiểu lắp (busbar/cáp) và tỷ số CT mong muốn, KDE sẽ tư vấn class/burden phù hợp để tránh đo sai và nghiệm thu nhanh. Muốn mua biến dòng vuông KDE giá tốt, gọi ngay 0932 66 3333 để được báo giá nhanh và chốt đúng cấu hình từ đầu.

Câu hỏi thường gặp về biến dòng đo lường vuông

CT vuông lỗ lớn có làm giảm độ chính xác không?

Không nhất thiết. Độ chính xác phụ thuộc cấu hình (tỷ số/class/burden) và lắp đặt đúng kỹ thuật. Lỗ lớn chỉ là yêu cầu cơ khí để luồn busbar/cáp an toàn và hợp lý.

CT vuông dùng cho busbar hay cáp tốt hơn?

CT vuông đặc biệt phù hợp busbar và bó cáp dẹt. Nếu cáp tròn đơn lẻ, CT tròn cũng có thể phù hợp — tùy layout tủ.

Chọn 1A hay 5A cho CT vuông?

5A phổ biến và dễ tương thích; 1A hữu ích khi dây thứ cấp kéo xa hoặc nhiều điểm đấu nối, nếu thiết bị đo hỗ trợ.

Vì sao kW âm sau khi lắp CT vuông?

Thường do lắp ngược hướng P1/P2 hoặc đảo S1/S2. Cần kiểm tra cực tính và kênh đo theo từng pha.

Kết luận

Chọn đúng biến dòng vuông nghĩa là chốt đúng thông số và lắp đúng pha/cực tính để số đo ổn định và nghiệm thu nhanh. Nếu bạn cần tư vấn chọn CT vuông lỗ lớn cho busbar/cáp hoặc muốn nhận báo giá đúng cấu hình, hãy liên hệ KDE Electrics qua hotline 0932 66 3333 để được tư vấn và triển khai chuẩn ngay từ đầu.
