Đặc điểm dòng sản phẩm biến dòng mở lõi KDE SLC – Biến dòng hạ thế mở lõi

Trong các hệ thống điện hiện đại, đặc biệt là tủ điện hạ thế và hệ thống giám sát năng lượng, yêu cầu đo dòng điện mà không làm gián đoạn vận hành ngày càng trở nên quan trọng. Biến dòng mở lõi KDE SLC là giải pháp tối ưu giúp kỹ sư triển khai nhanh chóng, đảm bảo an toàn và tiết kiệm thời gian thi công. Với thiết kế mở lõi đặc trưng, dòng sản phẩm này phù hợp cho cả hệ thống mới và cải tạo, đặc biệt trong các dự án yêu cầu retrofit hoặc nâng cấp hệ thống điện.

Biến dòng mở lõi KDE SLC là gì?

Biến dòng mở lõi KDE SLC là thiết bị biến dòng đo lường hạ thế (CT – Current Transformer) có thiết kế lõi mở (split core), cho phép:

• Lắp đặt trực tiếp lên dây dẫn đang mang điện
• Không cần ngắt mạch sơ cấp
• Tháo lắp nhanh trong quá trình bảo trì

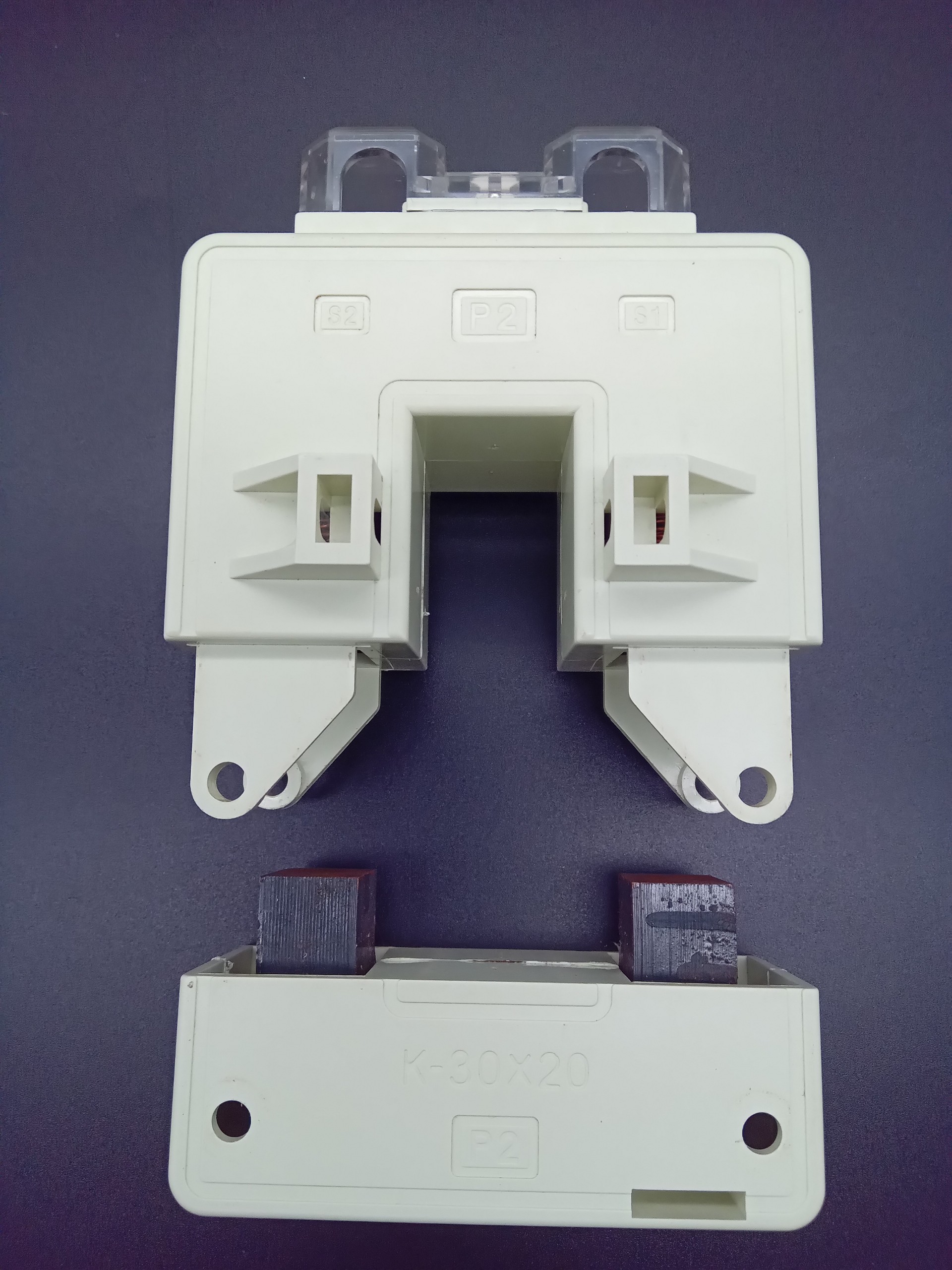

Cấu tạo cơ bản

Thiết bị bao gồm:

• Lõi thép từ tính dạng chữ U hoặc dạng kẹp
• Cơ cấu đóng/mở lõi chắc chắn
• Cuộn dây thứ cấp quấn quanh lõi
• Vỏ cách điện chịu nhiệt

Dây sơ cấp được luồn qua khe hở lõi, sau đó đóng lại để hoàn thành mạch từ. Khi dòng điện chạy qua dây dẫn, từ thông sinh ra trong lõi sẽ cảm ứng dòng điện ở cuộn thứ cấp.

Nguyên lý hoạt động

Nguyên lý của biến dòng mở lõi KDE SLC tương tự biến dòng truyền thống:

• Dòng điện sơ cấp tạo ra từ thông trong lõi thép
• Từ thông cảm ứng dòng điện ở cuộn thứ cấp
• Dòng thứ cấp tỷ lệ với dòng sơ cấp theo tỷ số biến

Điểm khác biệt

• Lõi có thể mở → thuận tiện lắp đặt
• Có khe hở nhỏ → cần thiết kế chính xác để hạn chế sai số

Ưu điểm của biến dòng mở lõi KDE SLC

Lắp đặt không cần ngắt điện

• Phù hợp hệ thống đang vận hành
• Giảm downtime
• Tăng tính linh hoạt khi thi công

Tiết kiệm không gian tủ điện

• Thiết kế nhỏ gọn
• Không cần tháo dây dẫn hiện hữu

Dễ dàng bảo trì và thay thế

• Tháo lắp nhanh
• Không ảnh hưởng hệ thống

Khả năng chịu môi trường tốt

• Chịu nhiệt cao
• Chống nhiễu điện từ
• Vận hành ổn định trong môi trường công nghiệp

Ứng dụng của biến dòng mở lõi KDE SLC

Biến dòng mở lõi KDE SLC được sử dụng rộng rãi trong:

• Tủ điện phân phối hạ thế (DB, MSB)
• Hệ thống giám sát năng lượng (EMS)
• Hệ thống SCADA
• Nhà máy sản xuất, tòa nhà
• Dự án retrofit, nâng cấp hệ thống điện

Ứng dụng điển hình

• Đo dòng cho power meter
• Kết nối PLC/SCADA
• Giám sát tiêu thụ điện năng
• Hỗ trợ phân tích tải

Thông số kỹ thuật điển hình

Tùy model, biến dòng mở lõi KDE SLC có các thông số:

• Tỷ số biến: 100/5A, 200/5A, 400/5A…
• Dòng thứ cấp: 1A hoặc 5A
• Cấp chính xác: 0.5, 1
• Tần số: 50/60Hz
• Điện áp cách điện: theo tiêu chuẩn hạ thế

Thiết kế đáp ứng yêu cầu đo lường trong hệ thống công nghiệp và dân dụng.

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo độ chính xác của biến dòng mở lõi KDE SLC, cần lưu ý:

Đóng kín lõi hoàn toàn

• Lõi không kín → sai số lớn
• Cần kiểm tra cơ cấu khóa

Lắp đúng hướng dòng

• Theo ký hiệu P1 → P2
• Đảm bảo chiều dòng chính xác

Không để hở mạch thứ cấp

• Có thể gây điện áp cao nguy hiểm
• Luôn đấu tải hoặc ngắn mạch khi không sử dụng

Hạn chế nhiễu

• Đi dây gọn, tránh gần nguồn nhiễu mạnh
• Sử dụng dây xoắn nếu cần

Hệ sinh thái sản phẩm KDE Electric

Biến dòng mở lõi KDE SLC thuộc hệ sinh thái thiết bị của KDE Electric – thương hiệu thiết bị điện do công ty Phúc Huy Hoàng sở hữu và phát triển.

Ngoài dòng SLC, hệ sản phẩm còn bao gồm:

• Biến dòng đo lường RCT, MCT, PCT
• Biến dòng bảo vệ RMU, PR
• Cảm biến dòng điện
• Cảm biến nhiệt độ thanh cái

Thiết bị liên quan

• Đồng hồ đo đa chức năng KDE (KDE85, KDE383A, KDE81LC…)
• Đồng hồ đo sóng hài KDE81LC-H
• Rơ le bảo vệ KDE-1000A
• Biến tần KDE

Việc sử dụng đồng bộ thiết bị giúp:

• Tăng độ tương thích
• Giảm lỗi hệ thống
• Dễ dàng tích hợp SCADA

Ưu điểm khi sử dụng biến dòng mở lõi KDE SLC

• Lắp đặt nhanh, không cần cắt điện
• Phù hợp cải tạo hệ thống
• Đảm bảo độ chính xác đo lường
• Tối ưu chi phí thi công
• Tăng độ an toàn vận hành

Kết luận

Biến dòng mở lõi KDE SLC là giải pháp hiệu quả cho các hệ thống điện cần đo lường linh hoạt và không gián đoạn. Với thiết kế mở lõi, khả năng lắp đặt nhanh và độ ổn định cao, thiết bị đáp ứng tốt yêu cầu trong các dự án tủ điện, nhà máy và hệ thống giám sát năng lượng hiện đại. Đây là lựa chọn phù hợp cho cả hệ thống mới và các dự án nâng cấp, cải tạo điện công nghiệp.
