Kết quả thử nghiệm rung lắc biến dòng KDE: Đánh giá độ bền & độ chính xác

Trong các hệ thống điện công nghiệp, biến dòng (CT – Current Transformer) không chỉ yêu cầu độ chính xác cao mà còn phải đảm bảo khả năng làm việc ổn định trong điều kiện rung động. Kết quả thử nghiệm rung lắc biến dòng KDE là một trong những tiêu chí quan trọng để đánh giá chất lượng, độ bền cơ học và khả năng vận hành lâu dài của thiết bị trong thực tế.

Biến dòng KDE là gì?

Biến dòng KDE là thiết bị đo lường dùng để:

• Chuyển đổi dòng điện lớn (primary) → dòng nhỏ (secondary, thường 1A hoặc 5A)
• Cách ly hệ thống đo lường với mạch công suất
• Cung cấp tín hiệu cho relay bảo vệ, đồng hồ đo và hệ SCADA

Thông số kỹ thuật điển hình

• Tỷ số biến: 100/5A, 300/5A, 1000/5A
• Cấp chính xác: 0.5, 1, 5P10, 10P20
• Tần số: 50/60Hz
• Điện áp cách điện: ≥ 0.72kV – 24kV (tùy loại)

Trong thực tế, biến dòng thường được lắp trong tủ điện, trạm biến áp hoặc hệ thống phân phối – nơi có rung động từ thiết bị cơ khí, máy phát hoặc môi trường vận hành.

Vì sao cần thử nghiệm rung lắc cho biến dòng?

Rung động là yếu tố phổ biến trong môi trường công nghiệp:

• Máy phát điện, motor công suất lớn
• Hệ thống HVAC, bơm, quạt
• Rung động cơ học từ tủ điện hoặc kết cấu

Nếu không kiểm soát tốt, rung động có thể gây:

• Lỏng kết nối cơ khí
• Sai lệch kết quả đo
• Hư hỏng lõi từ hoặc cuộn dây
• Giảm tuổi thọ thiết bị

→ Do đó, kết quả thử nghiệm rung lắc biến dòng KDE là cơ sở để xác nhận thiết bị đáp ứng điều kiện vận hành thực tế.

Tiêu chuẩn áp dụng trong thử nghiệm rung lắc

Quá trình thử nghiệm rung lắc biến dòng KDE thường tham chiếu các tiêu chuẩn:

Tiêu chuẩn quốc tế

• IEC 60068-2-6: Thử nghiệm rung (sinusoidal vibration)
• IEC 60068-2-64: Rung ngẫu nhiên (random vibration)
• IEC 61869: Tiêu chuẩn cho biến dòng và biến áp đo lường

Tiêu chuẩn Việt Nam

• TCVN tương đương IEC 60068
• TCVN về thiết bị điện công nghiệp và thử nghiệm môi trường

Các tiêu chuẩn này quy định:

• Dải tần số rung (Hz)
• Biên độ rung (mm hoặc g)
• Thời gian thử nghiệm
• Hướng rung (X, Y, Z)

Quy trình thử nghiệm rung lắc biến dòng KDE

Để thu được kết quả thử nghiệm rung lắc biến dòng KDE chính xác, quy trình thường gồm các bước sau:

Chuẩn bị thiết bị

• Kiểm tra ngoại quan biến dòng
• Đo thông số ban đầu (tỷ số, sai số, cách điện)

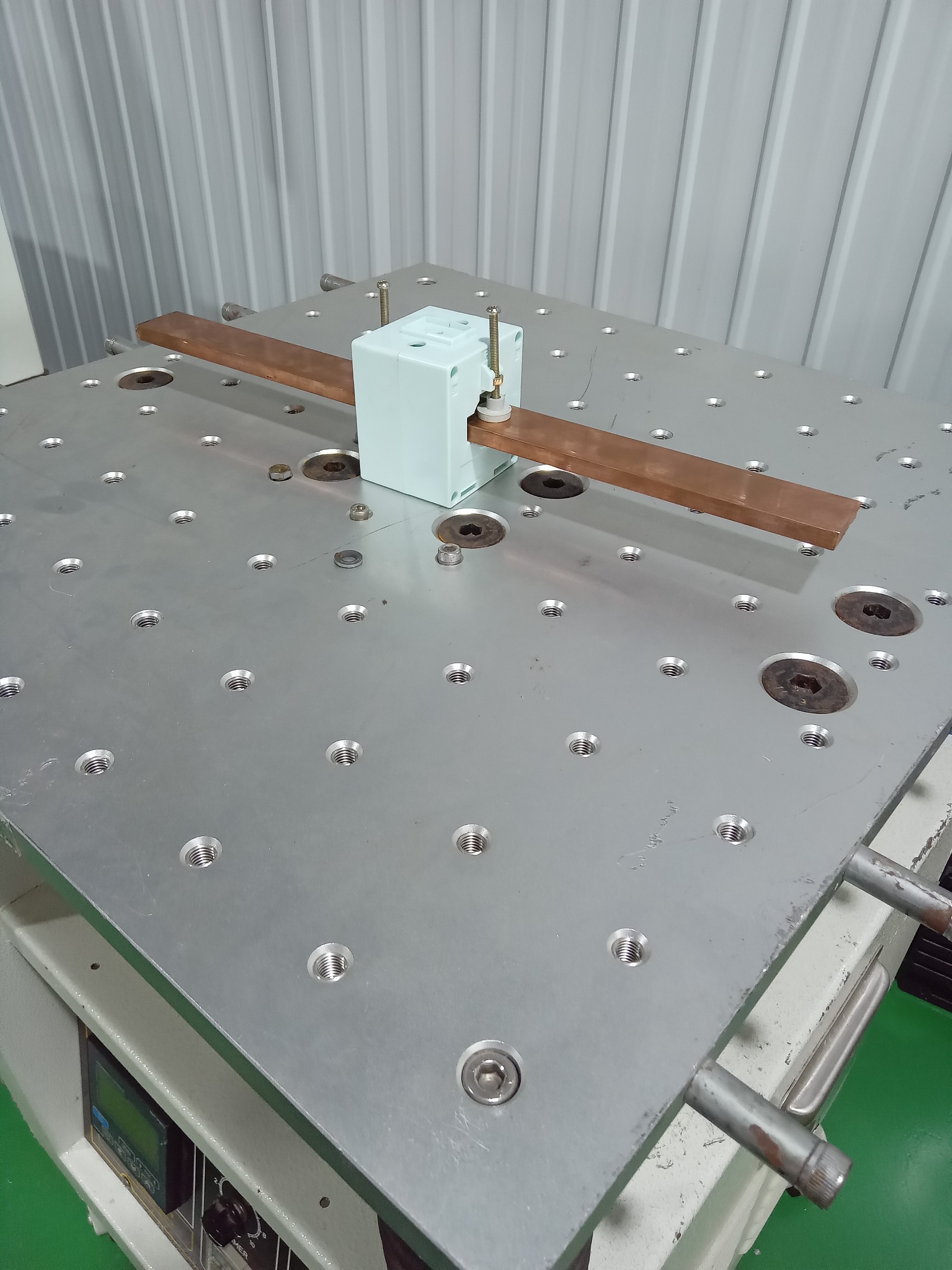

• Gắn thiết bị lên bàn rung (vibration table)

Thiết lập điều kiện rung

• Dải tần: 10 – 150 Hz (tùy tiêu chuẩn)
• Gia tốc: 0.5g – 5g
• Hướng rung: 3 trục (X, Y, Z)

Thiết lập phải mô phỏng điều kiện vận hành thực tế.

Thực hiện thử nghiệm

• Chạy rung theo chu kỳ
• Theo dõi liên tục trạng thái thiết bị
• Ghi nhận biến dạng, tiếng ồn, hiện tượng bất thường

Đo kiểm sau thử nghiệm

Sau khi rung lắc:

• Đo lại sai số biến dòng
• Kiểm tra cách điện
• Kiểm tra cơ khí (nứt, lỏng, biến dạng)

Ghi nhận và đánh giá

Tổng hợp dữ liệu để đưa ra kết quả thử nghiệm rung lắc biến dòng KDE:

• Pass/Fail theo tiêu chuẩn
• Sai số trước – sau thử nghiệm
• Độ ổn định cơ học

Phân tích kết quả thử nghiệm rung lắc biến dòng KDE

Độ ổn định cơ học

Biến dòng đạt yêu cầu khi:

• Không có nứt vỡ vỏ
• Không lỏng đầu nối
• Kết cấu giữ nguyên sau thử nghiệm

Độ chính xác đo lường

• Sai số không vượt giới hạn cấp chính xác
• Không có drift đáng kể sau rung

→ Đây là tiêu chí quan trọng nhất trong kết quả thử nghiệm rung lắc biến dòng KDE.

Khả năng cách điện

• Không xảy ra phóng điện
• Điện trở cách điện đạt chuẩn

Tính ổn định lâu dài

Kết quả tốt cho thấy:

• Thiết bị có thể vận hành dài hạn trong môi trường rung
• Giảm chi phí bảo trì
• Tăng độ tin cậy hệ thống

Ứng dụng thực tế từ kết quả thử nghiệm

Kết quả thử nghiệm rung lắc biến dòng KDE thường được sử dụng trong:

• Hồ sơ nghiệm thu tủ điện
• Dự án trạm biến áp
• Nhà máy sản xuất có rung động cao
• Hệ thống năng lượng tái tạo (wind, solar)

Ngoài ra, đây còn là tài liệu quan trọng khi:

• Chứng minh chất lượng thiết bị
• Đáp ứng yêu cầu của chủ đầu tư/EPC
• Tham gia đấu thầu

Tích hợp biến dòng kde trong tủ điện công nghiệp

Trong thiết kế tủ điện, biến dòng KDE thường kết hợp với:

• Đồng hồ đo điện (Power Meter)
• Relay bảo vệ
• PLC/SCADA
• Bộ chuyển đổi tín hiệu

Lưu ý lắp đặt để giảm ảnh hưởng rung

• Siết chặt đầu nối đúng torque
• Sử dụng thanh cái chắc chắn
• Bố trí tránh nguồn rung trực tiếp
• Gia cố tủ nếu cần

Ưu điểm khi biến dòng kde đạt chuẩn rung lắc

• Hoạt động ổn định trong môi trường khắc nghiệt
• Đảm bảo độ chính xác đo lường lâu dài
• Giảm downtime hệ thống
• Tăng tuổi thọ thiết bị

Kết luận

Kết quả thử nghiệm rung lắc biến dòng KDE là chỉ số quan trọng để đánh giá độ bền và độ tin cậy của thiết bị trong môi trường công nghiệp. Thiết bị đạt chuẩn giúp đảm bảo đo lường chính xác và vận hành ổn định lâu dài. Đây là yếu tố then chốt trong các dự án tủ điện, nhà máy và hệ thống điện hiện đại.
