Sự khác biệt giữa biến dòng đo lường và biến dòng bảo vệ

Biến dòng đo lường và biến dòng bảo vệ là hai loại CT quan trọng trong hệ thống điện công nghiệp, giúp đo dòng điện và bảo vệ thiết bị khi xảy ra sự cố. Việc hiểu rõ đặc điểm của hai loại biến dòng đo lường và bảo vệ giúp kỹ sư lựa chọn đúng thiết bị cho từng mục đích sử dụng. Bài viết dưới đây của KDE Electric sẽ phân tích chi tiết nguyên lý, ứng dụng và cách phân biệt hai loại biến dòng này trong thực tế vận hành.

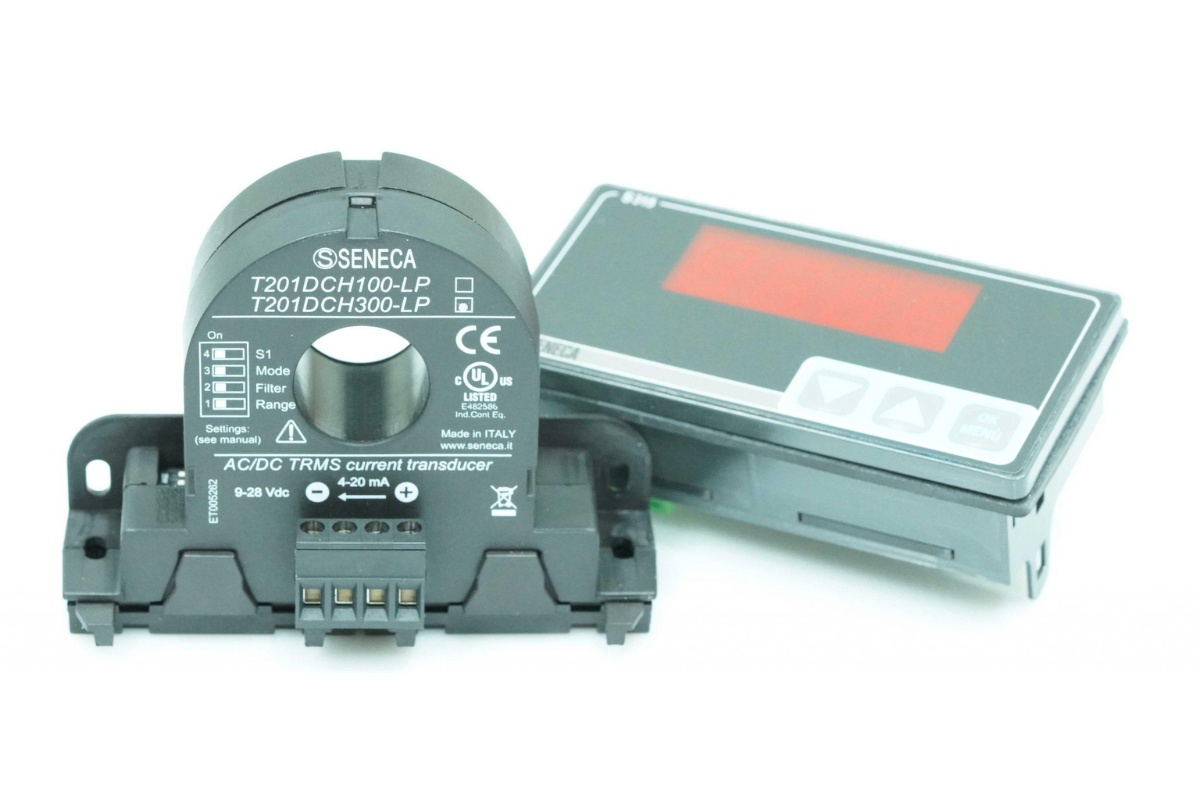

Biến dòng đo lường là gì?

Khái niệm biến dòng đo lường

Biến dòng đo lường là loại CT được thiết kế để cung cấp tín hiệu dòng điện chính xác cho thiết bị đo lường.

Các thiết bị thường sử dụng CT đo lường bao gồm:

• Đồng hồ đo điện năng
• Đồng hồ đo điện đa năng
• Hệ thống SCADA
• Hệ thống quản lý năng lượng

Mục tiêu chính của CT đo lường là:

• Cung cấp dữ liệu chính xác
• Đảm bảo độ tin cậy của hệ thống đo điện

Nguyên lý hoạt động của CT đo lường

CT đo lường hoạt động trong vùng tuyến tính của lõi từ, đảm bảo sai số thấp nhất trong phạm vi dòng định mức.

Các đặc điểm kỹ thuật quan trọng:

• Độ tuyến tính cao
• Độ chính xác cao
• Ít bão hòa từ

Cấp chính xác của biến dòng đo lường

Cấp chính xác của CT đo lường được quy định theo tiêu chuẩn quốc tế.

Các cấp phổ biến gồm:

• Class 0.2
• Class 0.5
• Class 1

Class 0.2

Được sử dụng cho:

• Hệ thống đo điện năng chính xác cao
• Hệ thống thanh toán điện năng

Class 0.5

Phổ biến trong:

• Tủ điện công nghiệp
• Hệ thống giám sát năng lượng

Class 1

Thường dùng cho:

• Hệ thống đo lường cơ bản
• Ứng dụng không yêu cầu độ chính xác cao

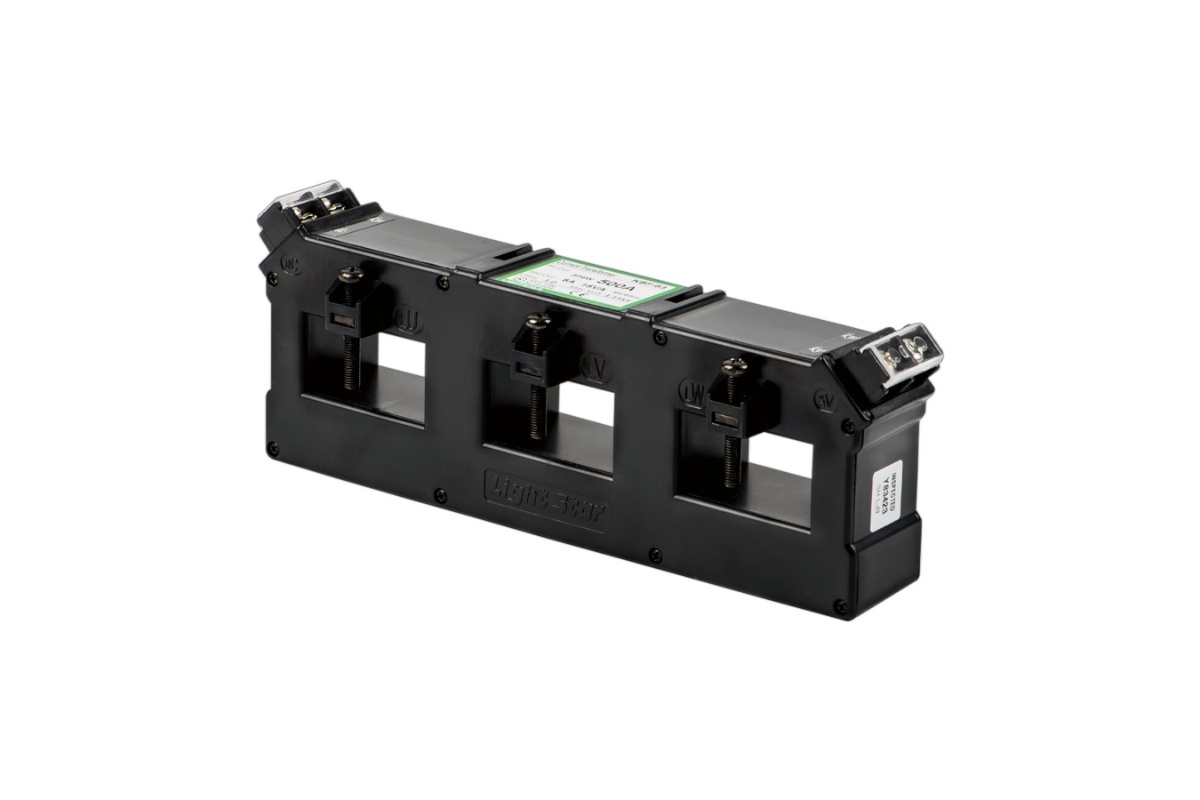

Ứng dụng của biến dòng đo lường

Hệ thống đo điện năng

Trong các nhà máy và tòa nhà lớn, CT đo lường được sử dụng để đo:

• Dòng điện
• Công suất
• Điện năng tiêu thụ

Đồng hồ đo điện đa năng

Khi kết hợp với multifunction meter, CT đo lường giúp hệ thống có thể đo nhiều thông số điện khác nhau.

Hệ thống quản lý năng lượng

CT đo lường đóng vai trò quan trọng trong hệ thống quản lý năng lượng (EMS), giúp doanh nghiệp:

• Giám sát tiêu thụ điện
• Tối ưu hiệu suất sử dụng năng lượng
• Giảm chi phí điện năng

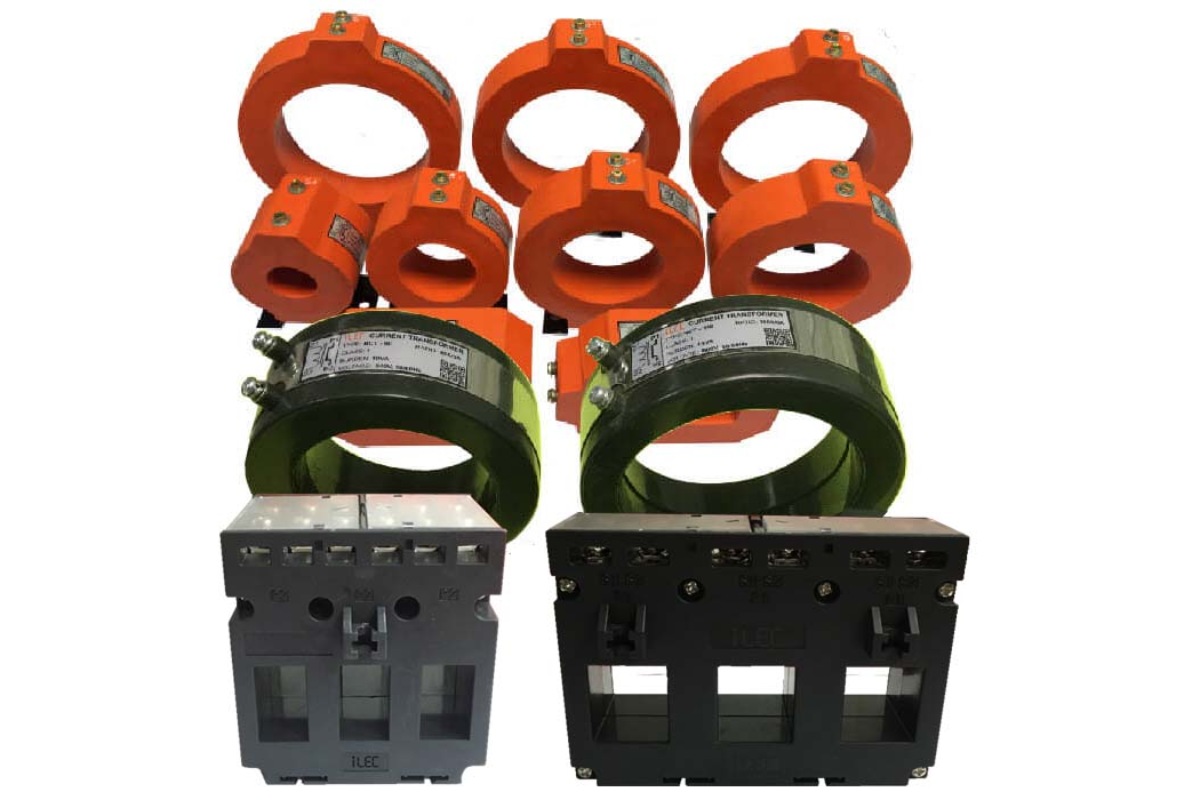

Biến dòng bảo vệ là gì?

Khái niệm biến dòng bảo vệ

Biến dòng bảo vệ (Protection Current Transformer) là loại biến dòng CT được thiết kế chuyên dụng để cung cấp tín hiệu dòng điện cho relay bảo vệ trong các hệ thống điện. Khác với biến dòng đo lường, CT bảo vệ không ưu tiên độ chính xác tuyệt đối ở dòng định mức mà tập trung vào khả năng làm việc ổn định khi xảy ra sự cố dòng lớn.

Trong các hệ thống điện công nghiệp hoặc trạm biến áp, biến dòng bảo vệ đóng vai trò cực kỳ quan trọng trong việc phát hiện và xử lý các tình huống như:

• Quá dòng (Overcurrent)
• Ngắn mạch (Short circuit)
• Chạm đất (Ground fault)
• Sự cố mất cân bằng pha

Nhờ tín hiệu từ CT bảo vệ, các relay bảo vệ sẽ kích hoạt thiết bị đóng cắt như máy cắt (Circuit Breaker) nhằm cô lập phần mạch bị lỗi, giúp bảo vệ:

• Thiết bị điện
• Hệ thống phân phối điện
• An toàn cho con người

Nguyên lý hoạt động của CT bảo vệ

Về cơ bản, biến dòng bảo vệ hoạt động dựa trên nguyên lý cảm ứng điện từ giống CT đo lường. Tuy nhiên, cấu trúc lõi từ và thiết kế cuộn dây được tối ưu để không bị bão hòa khi dòng điện tăng cao.

Điều này đặc biệt quan trọng trong các tình huống sự cố.

Ví dụ:

• Dòng định mức: 200A
• Khi xảy ra ngắn mạch: có thể lên tới 2000A hoặc hơn

Nếu CT bị bão hòa quá sớm:

• Relay bảo vệ sẽ nhận tín hiệu sai
• Hệ thống bảo vệ có thể không hoạt động kịp thời

Do đó CT bảo vệ được thiết kế để duy trì tính tuyến tính ở dòng điện lớn.

Cấp chính xác của biến dòng bảo vệ

Cấp chính xác của biến dòng bảo vệ khác với CT đo lường.

Các cấp phổ biến gồm:

• 5P10
• 10P10
• 5P20

Trong đó:

• P (Protection): Cấp bảo vệ
• 5P: Sai số không vượt quá 5%
• 10P: Sai số không vượt quá 10%
• 10 / 20: Hệ số giới hạn chính xác (Accuracy Limit Factor)

Ví dụ:

CT 5P10

• Sai số tối đa 5%
• Có thể đo chính xác đến 10 lần dòng định mức

Hệ số giới hạn chính xác (Accuracy Limit Factor)

Hệ số này cho biết CT bảo vệ có thể duy trì độ chính xác khi dòng điện tăng cao bao nhiêu lần so với dòng định mức.

Ví dụ:

• CT 5P10 → hoạt động chính xác đến 10 × In
• CT 5P20 → hoạt động chính xác đến 20 × In

Điều này giúp hệ thống relay bảo vệ nhận tín hiệu chính xác ngay cả khi xảy ra sự cố lớn.

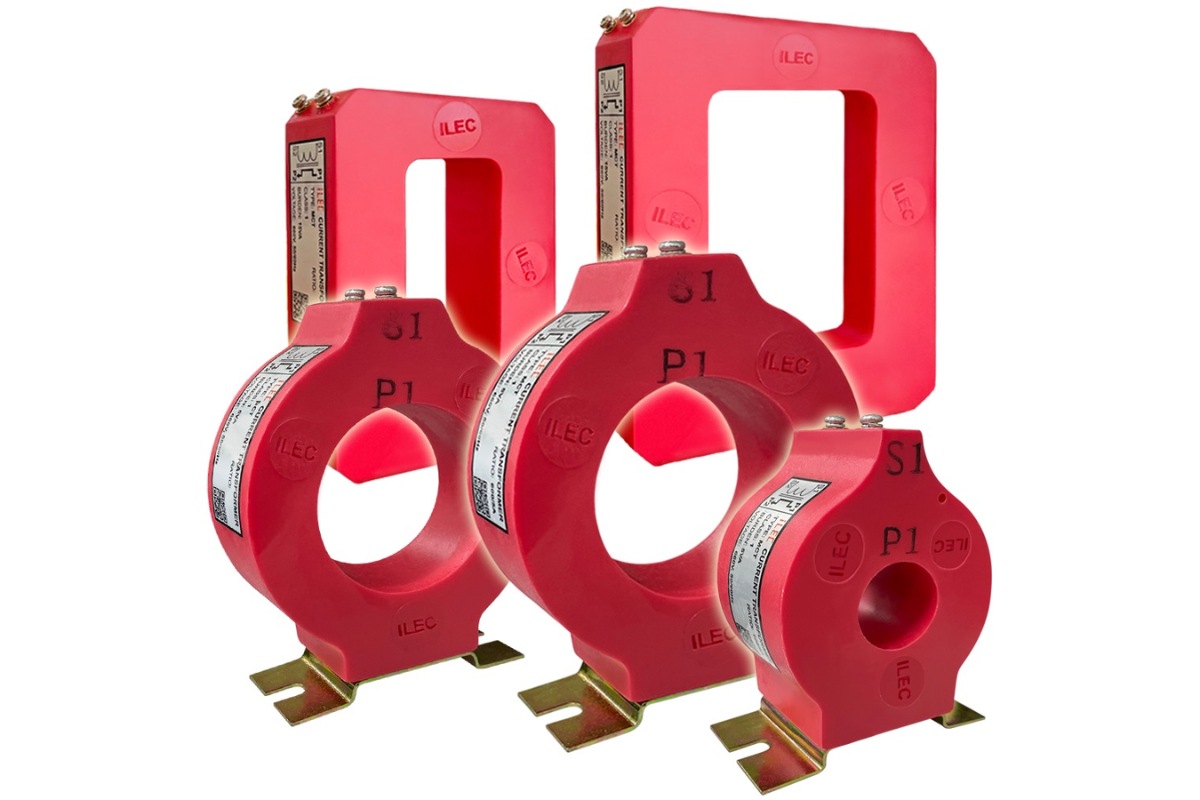

Ứng dụng của biến dòng bảo vệ

Hệ thống relay bảo vệ

Trong các trạm điện hoặc tủ điện công nghiệp, CT bảo vệ cung cấp tín hiệu cho:

• Relay quá dòng
• Relay chạm đất
• Relay so lệch
• Relay khoảng cách

Các relay này sẽ xử lý tín hiệu và gửi lệnh đến thiết bị đóng cắt.

Bảo vệ quá dòng

Một trong những ứng dụng phổ biến nhất của biến dòng bảo vệ là phát hiện quá dòng (Overcurrent).

Khi dòng điện vượt quá giá trị cho phép:

1. CT truyền tín hiệu đến relay
2. Relay phát hiện quá dòng
3. Relay kích hoạt máy cắt

Quá trình này diễn ra trong vài mili giây để bảo vệ hệ thống điện.

Bảo vệ ngắn mạch

Trong sự cố ngắn mạch, dòng điện có thể tăng lên hàng chục lần dòng định mức.

Nhờ CT bảo vệ, relay có thể:

• phát hiện dòng sự cố
• cắt mạch nhanh chóng
• giảm thiểu thiệt hại cho hệ thống

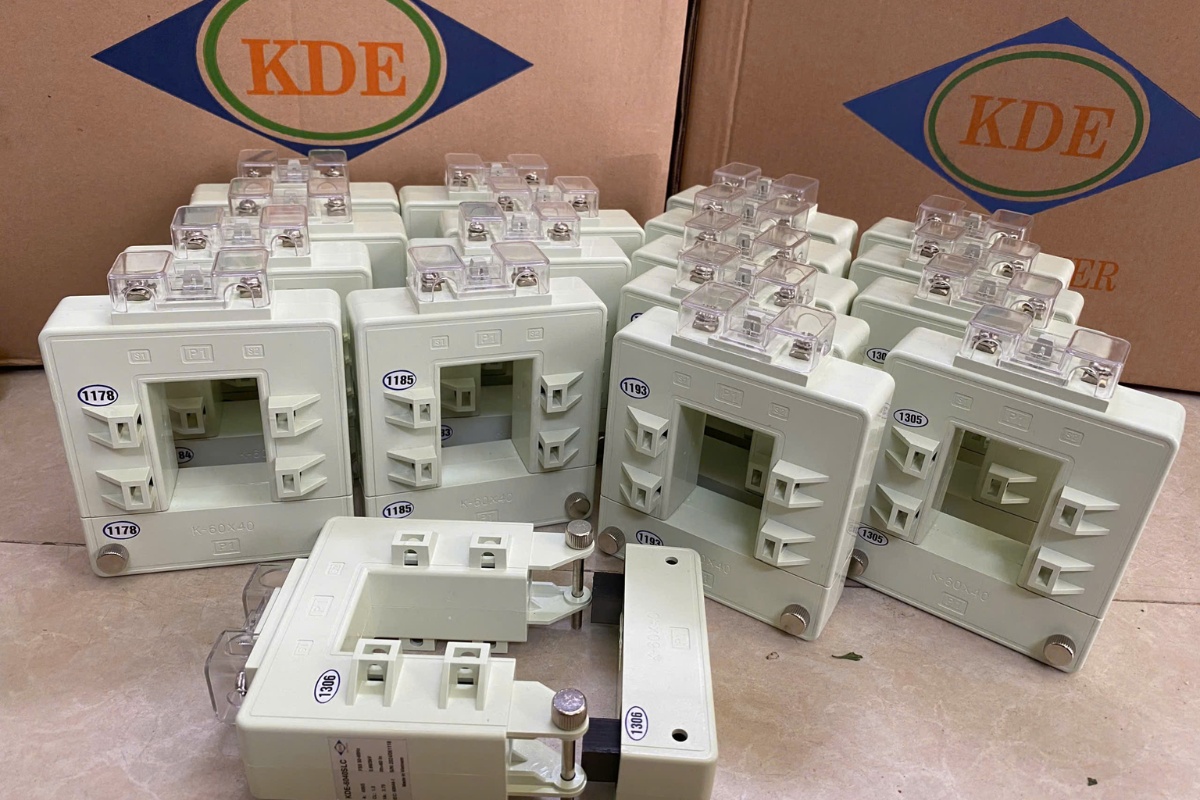

So sánh biến dòng đo lường và biến dòng bảo vệ

Việc hiểu rõ sự khác nhau giữa biến dòng đo lường và biến dòng bảo vệ là rất quan trọng khi thiết kế hệ thống điện.

So sánh về mục đích sử dụng

Tiêu chí	Biến dòng đo lường	Biến dòng bảo vệ
Mục đích	Đo dòng điện	Phát hiện sự cố
Thiết bị kết nối	Đồng hồ đo điện	Relay bảo vệ
Ứng dụng	Hệ thống đo điện năng	Hệ thống bảo vệ

So sánh về cấp chính xác

Loại CT	Cấp chính xác
CT đo lường	0.2 / 0.5 / 1
CT bảo vệ	5P / 10P

CT đo lường ưu tiên độ chính xác cao ở dòng định mức, trong khi CT bảo vệ ưu tiên khả năng hoạt động chính xác khi dòng lớn.

So sánh về khả năng chịu dòng

CT bảo vệ có thể hoạt động ổn định khi dòng điện tăng rất cao, trong khi CT đo lường có thể bị bão hòa nếu dòng quá lớn.

Do đó:

• CT đo lường → dùng cho đo điện năng
• CT bảo vệ → dùng cho hệ thống bảo vệ

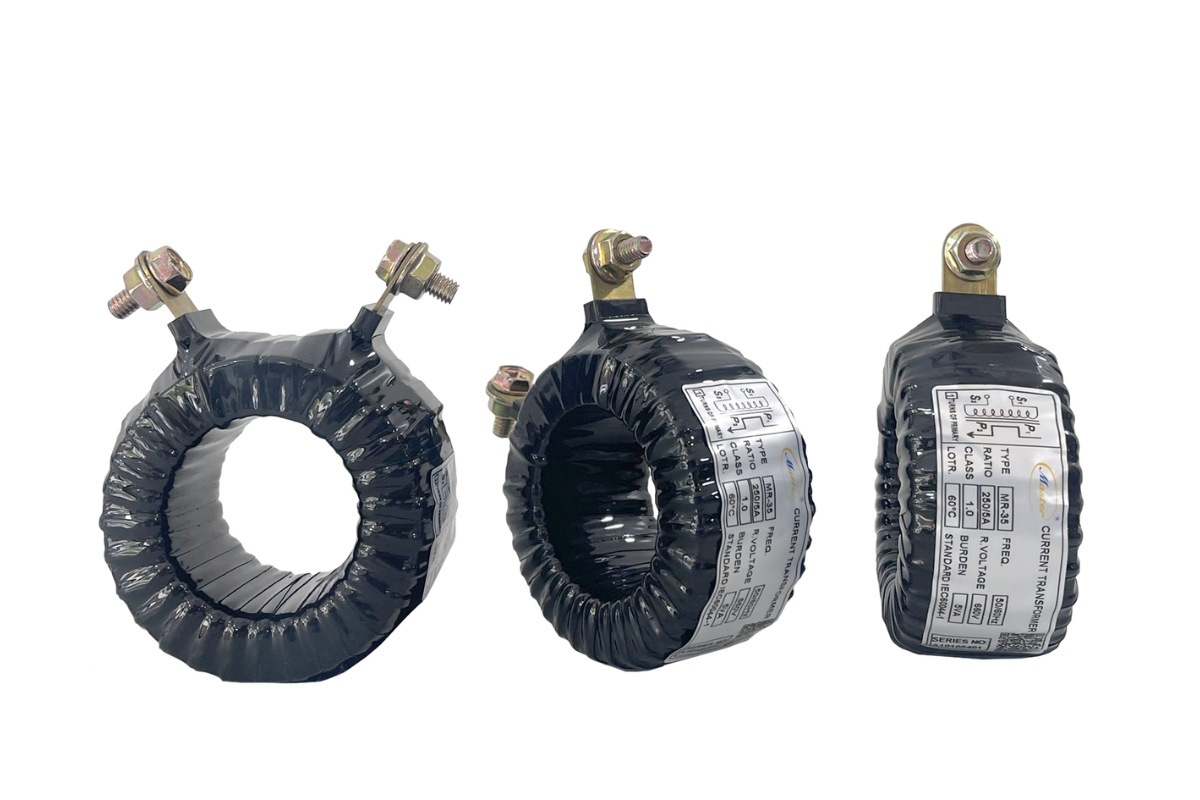

Cách chọn biến dòng phù hợp cho hệ thống điện

Việc lựa chọn biến dòng CT phù hợp ảnh hưởng trực tiếp đến độ chính xác của hệ thống đo lường và hiệu quả bảo vệ.

Chọn biến dòng theo dòng điện sơ cấp

Trước tiên cần xác định dòng điện lớn nhất của hệ thống.

Ví dụ:

• Tải 100A → CT 100/5A
• Tải 400A → CT 400/5A
• Tải 800A → CT 800/5A

Nguyên tắc:

Dòng định mức của CT nên lớn hơn hoặc bằng dòng tải tối đa.

Chọn biến dòng theo cấp chính xác

Nếu sử dụng cho:

• Đo điện năng → chọn CT đo lường class 0.5 hoặc 0.2
• Relay bảo vệ → chọn CT bảo vệ 5P hoặc 10P

Chọn biến dòng theo tải thứ cấp (Burden)

Burden là tổng công suất tiêu thụ của:

• Dây dẫn
• Đồng hồ đo
• Relay bảo vệ

Ví dụ:

• CT 5VA
• CT 10VA
• CT 15VA

CT cần có burden lớn hơn tổng tải của thiết bị đo.

Chọn biến dòng theo mục đích sử dụng

Một số hệ thống điện sử dụng cả CT đo lường và CT bảo vệ trong cùng một tủ điện.

Ví dụ:

• CT đo lường → cấp tín hiệu cho đồng hồ đo điện
• CT bảo vệ → cấp tín hiệu cho relay

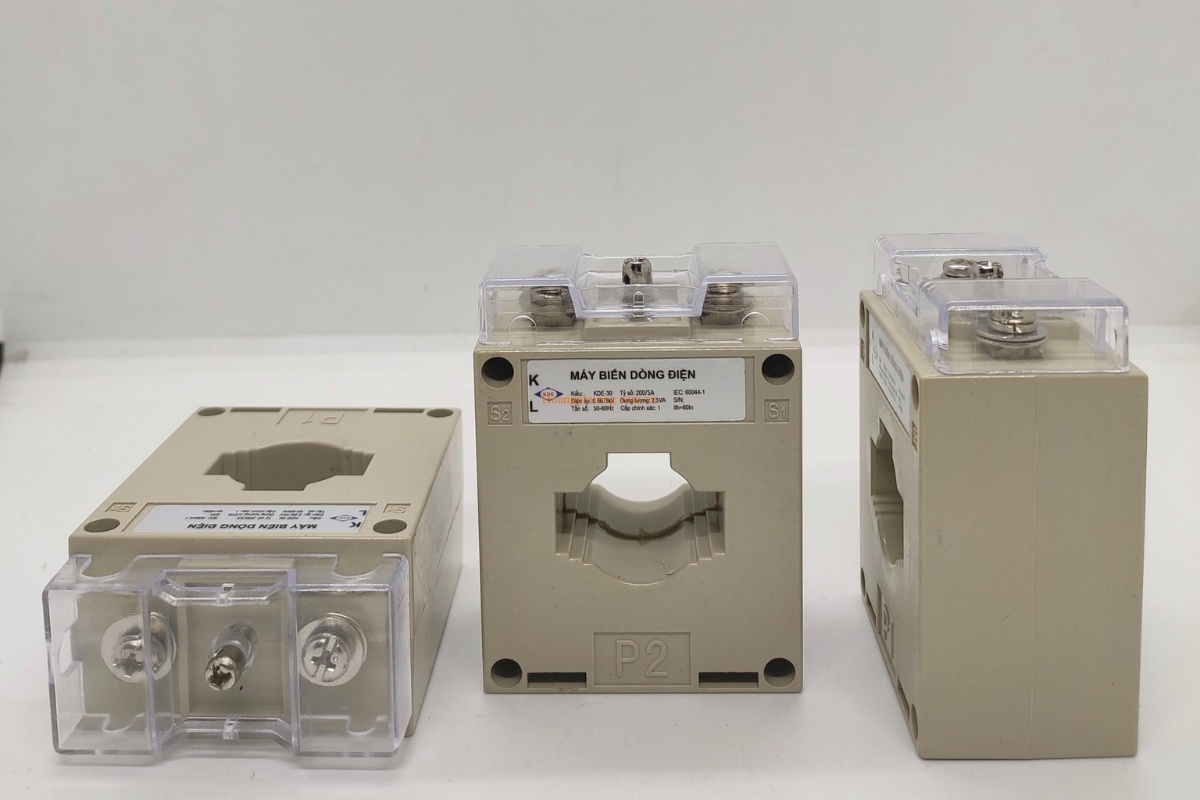

Các lỗi thường gặp khi sử dụng biến dòng

Chọn sai tỷ số biến dòng

Ví dụ:

• Tải 400A nhưng dùng CT 800/5A

Điều này khiến hệ thống đo không chính xác.

Đấu sai cực tính CT

Các CT đều có ký hiệu:

• P1 – P2 (sơ cấp)
• S1 – S2 (thứ cấp)

Đấu sai cực tính có thể gây sai lệch trong hệ thống bảo vệ.

Hở mạch thứ cấp biến dòng

Đây là lỗi rất nguy hiểm và cần tránh tuyệt đối.

Sai cấp chính xác

Sử dụng CT đo lường cho hệ thống bảo vệ hoặc ngược lại có thể khiến hệ thống hoạt động không đúng.

Ứng dụng của biến dòng trong quản lý năng lượng

Trong các nhà máy hiện đại, biến dòng CT đóng vai trò quan trọng trong hệ thống quản lý năng lượng (Energy Management System).

Hệ thống đo điện năng trong nhà máy

Các nhà máy sử dụng CT để đo:

• Dòng điện từng khu vực
• Công suất tiêu thụ
• Điện năng sử dụng

Hệ thống giám sát tiêu thụ điện

Khi kết hợp với đồng hồ đo đa năng, CT giúp hệ thống giám sát:

• Điện áp
• Dòng điện
• Công suất
• Hệ số công suất

Tối ưu hiệu suất sử dụng điện

Nhờ dữ liệu từ CT, doanh nghiệp có thể:

• Phát hiện lãng phí điện năng
• Tối ưu vận hành thiết bị
• Giảm chi phí điện

Câu hỏi thường gặp về biến dòng đo lường và biến dòng bảo vệ

Biến dòng đo lường và biến dòng bảo vệ khác nhau thế nào?

CT đo lường dùng để đo dòng điện chính xác, còn CT bảo vệ dùng để phát hiện sự cố trong hệ thống điện.

Có thể dùng chung CT đo lường và CT bảo vệ không?

Thông thường không nên. Mỗi loại CT được thiết kế cho mục đích khác nhau.

Tỷ số biến dòng phổ biến là gì?

Các tỷ số phổ biến gồm:

• 100/5A
• 200/5A
• 400/5A
• 600/5A

Khi nào cần thay biến dòng?

CT cần thay khi:

• Sai số đo lớn
• Lõi từ bị hỏng
• Cách điện bị suy giảm

Kết luận

Hiểu rõ biến dòng đo lường và biến dòng bảo vệ giúp lựa chọn đúng thiết bị cho hệ thống đo lường và bảo vệ trong tủ điện công nghiệp. Việc sử dụng đúng loại CT sẽ đảm bảo độ chính xác khi đo dòng điện và tăng độ an toàn cho hệ thống điện khi xảy ra sự cố. Để tìm hiểu thêm kiến thức chuyên sâu về biến dòng đo lường và biến dòng bảo vệ, cũng như các giải pháp đo lường điện năng, bạn có thể tham khảo các bài viết blog tại KDE Electric.
